Współczesne place budowy, magazyny i platformy przeładunkowe wymagają efektywnych rozwiązań do transportu ciężkich ładunków. Żurawie budowlane, zarówno te wielkogabarytowe, jak i ich mniejsze odpowiedniki - lekkie żurawie budowlane (mini żurawie) - odgrywają w tym kluczową rolę. Ich zastosowanie przyspiesza realizację inwestycji i znacząco zwiększa bezpieczeństwo pracy. Właściwy dobór sprzętu do specyfiki projektu jest fundamentalny dla sukcesu całego przedsięwzięcia.
Czym jest żuraw budowlany i kiedy jest potrzebny?
Żuraw budowlany to urządzenie dźwignicowe, które służy do podnoszenia, opuszczania i przemieszczania ładunków w pionie oraz poziomie. Jego rola jest znacznie szersza niż tylko podnoszenie materiałów, obejmuje transport ciężkich elementów na duże wysokości lub na znaczne odległości w obrębie placu robót. Służy do przenoszenia palet z materiałami, elementów konstrukcyjnych, części ze stali, prefabrykatów czy kontenerów.
Kiedy żuraw budowlany jest niezbędny?
Żuraw budowlany okazuje się niezbędny, gdy ręczny lub standardowy mechaniczny transport materiałów jest niewystarczający. Dotyczy to zwłaszcza inwestycji wielokondygnacyjnych, hal przemysłowych, magazynów oraz obiektów infrastrukturalnych. Przy dużej skali robót kluczowe znaczenie ma nie tylko udźwig, ale także tempo pracy.
Najczęściej żurawia wykorzystuje się, gdy trzeba:
- Podawać materiały na wyższe kondygnacje,
- Montować ciężkie elementy konstrukcyjne,
- Przenosić prefabrykaty betonowe,
- Prowadzić roboty w miejscach o ograniczonym dostępie dla innych maszyn.
W takich przypadkach wynajem żurawi bywa rozwiązaniem bardziej praktycznym niż inwestycja we własny sprzęt. Daje to dostęp do odpowiedniej maszyny bez konieczności ponoszenia kosztów zakupu, serwisu i utrzymania.
Jakie prace ułatwia żuraw budowlany?
Zastosowanie żurawia budowlanego jest bardzo szerokie. Sprzęt ten wspiera nie tylko budowę bloków czy biurowców, ale również mniejsze inwestycje. Może być używany przy montażu dachów, ustawianiu konstrukcji stalowych, osadzaniu zbiorników, rozładunku materiałów czy pracach instalacyjnych. Żuraw przydaje się szczególnie wtedy, gdy trzeba zachować precyzję i płynność działań. Operator może dokładnie umieścić ładunek w wyznaczonym miejscu, co ogranicza ryzyko uszkodzeń i usprawnia pracę całej ekipy. Jest to szczególnie ważne tam, gdzie harmonogram jest napięty, a opóźnienia generują dodatkowe koszty.
Lekkie żurawie budowlane (mini żurawie)
Mini żuraw budowlany to alternatywa dla większych żurawi stacjonarnych. Stosunkowo niewielki rozmiar tych urządzeń sprawia, że można ich używać nawet w roboczych przestrzeniach zamkniętych. Obsługa mini dźwigu jest stosunkowo prosta, ze względu na obrotowy wysięgnik. Dzięki niemu operator żurawia może z łatwością podnosić i przemieszczać ładunek w pożądane miejsce. Udźwig mini żurawi wynosi do kilkudziesięciu ton, natomiast wysokość podnoszenia przewyższa nawet 20 metrów. Zazwyczaj jest wykorzystywany do tzw. transportu bliskiego. Różni się od żurawia stacjonarnego przede wszystkim wielkością urządzenia.
Zastosowanie mini żurawi budowlanych
Mini żurawie budowlane, charakteryzujące się niewielkimi rozmiarami i łatwą obsługą, znacznie ułatwiają proces montowania dużych przeszkleń na placach budowy, w halach i budynkach mieszkalnych. Są to miniaturowe urządzenia służące do bezpiecznego montażu ciężkich, wielkogabarytowych szyb i okien. Tego rodzaju małe dźwigi budowlane są uniwersalne, łatwe w transporcie i ze względu na kompaktowe wymiary świetnie sprawdzają się w pracach na trudno dostępnych obszarach montażowych.
Niezbędnym wyposażeniem mini żurawi są przyssawki do szyb, nazywane inaczej chwytakami lub zawiesiami próżniowymi. Zastosowanie tego typu ssawki w małym żurawiu umożliwia elastyczne i bezpieczne manipulowanie przeszkleniem o wadze od około 300 kg do nawet ponad 3 ton. Obecnie na rynku polskim najczęściej wykorzystywane są przyssawki próżniowe UPG 350 i UPG 600.
Wśród producentów mini żurawi prym wiedzie japońska firma Maeda. Jej produkty wyposażone są w silnik kombi z opcją pracy jako silnik Diesla lub silnik elektryczny, dzięki czemu pracują one cicho i bezemisyjnie - mogą być zatem stosowane zarówno na zewnątrz, jak i wewnątrz budynków. Najmniejsze maszyny są na tyle wygodne w użytkowaniu, że zmieszczą się na niewielkim transporterze, przejadą przez standardowych rozmiarów drzwi, a nawet wjadą do większej windy towarowej. Dużym walorem jest ich nośność wynosząca od 1 do 8 ton oraz wysokość haka do 25 m.
Aktualnie na rynku budowlanym najczęściej wykorzystywanym mini żurawiem jest maszyna japońskiej marki Maeda - MC 285. Swoją popularność zawdzięcza niewielkim rozmiarom i małym naciskiem na podłoże, co sprawia, że można ją stosować w miejscach o specjalnych wymaganiach. Maeda MC 285 wyposażona jest w dwa silniki - elektryczny i Diesla, dzięki czemu może być wykorzystywana również wewnątrz bez obawy o głośną pracę lub emisję szkodliwych spalin. Świetnie sprawdza się przy montażu wielkogabarytowych, ciężkich przeszkleń, np. typu HS.
Wszechstronność mini żurawi
Mini żurawie budowlane wykazują się wszechstronnym zastosowaniem przy transporcie, podnoszeniu i montażu dużych i ciężkich przeszkleń w domach jednorodzinnych i budownictwie wysokościowym. Dzięki temu, że są wyposażone w silnik elektryczny lub Diesla, można je stosować zarówno na zewnątrz, jak i wewnątrz. Małe dźwigi budowlane mogą być wykorzystywane w różnego rodzaju halach, zakładach czy budynkach mieszkalnych, gdyż dzięki podporom i łańcuchom gumowym nie uszkadzają podłoża. Nieduże gabaryty tego rodzaju maszyn sprawiają, że są chętnie stosowane w miejscach, gdzie nie można dopuścić do dużego nacisku na podłoże, np. na posadzkach marmurowych czy przemysłowych wewnątrz budynków. Świetnie radzą sobie w trudnym terenie, takim jak grząskie podłoża czy strome pagórki. Zastosowanie mini żurawi stanowi dobrą alternatywę dla żurawi samochodowych czy gąsienicowych.
Marka Maxilift: Specjalista od małych żurawi hydraulicznych
Maxilift jest marką Next Hydraulics, firmy istniejącej na rynku od ponad 20 lat i specjalizującej się m.in. w produkcji małych żurawi hydraulicznych o udźwigu od 500 do 4000 kg. Generalnym importerem żurawi Maxilift w Polsce jest Bumar Marcin Burzmiński. Firma Jekko również ma w swojej ofercie takie sprzęty, jak mini dźwig, czy manipulator samojezdny, które są pomocne m.in. podczas montażu szyb, okien i innych szklanych powierzchni.
Przegląd modeli Maxilift

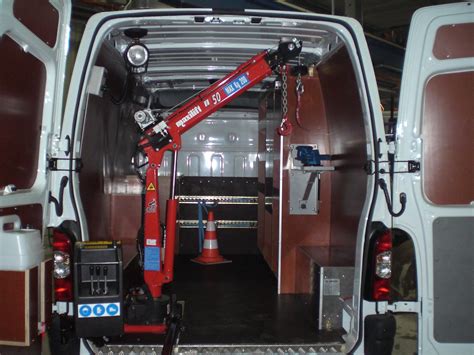

Najmniejszym w ofercie jest żuraw Maxilift ANT M 50 (dostępny z płytą „szybkiego montażu”). Dysponuje udźwigiem do 500 kg i dwupozycyjnym teleskopowym ramieniem. Jest zasilany z instalacji 12 V. Dostępna jest także wersja napędzana ręcznie. Żuraw ma kształt litery T, a wysięg ramienia to 2,47-2,63 m od osi obrotu. Montowany jest bezpośrednio do podłogi np. skrzyni ładunkowej, ramy pojazdu, ramy nóg podporowych lub adaptera przesuwanego po ramie. Masa żurawia w zależności od wersji wynosi 60-95 kg.
Do nieco cięższych należą modele: M 100, M 130, M 160, M 200, M 230, M 260, M 300, M 350. Ich cechą wspólną jest mechaniczny wysuw jednego z segmentów teleskopu oraz w wybranych modelach opcja dodatkowego wysuwu mechanicznego ostatniego segmentu. Maksymalny zasięg pracy tych żurawi wynosi od 3,50 do 6,79 m. Żurawie o udźwigu 10-33 kNm mają zakres obrotu 370°, a ich wysoką jakość potwierdza uzyskany certyfikat H2-B3 (DIN 15018).

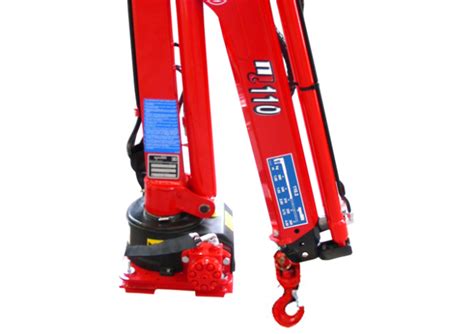

Żuraw Maxilift ML 110: Lekki i wydajny
Nie wszyscy przedsiębiorcy potrzebują dużego żurawia, który potrafi podnieść znaczne ciężary, ale jest przy tym drogi, ciężki i zabiera znaczną część masy ładunku, co jest ważne zwłaszcza w przypadku samochodów o DMC do 3,5 lub 5,0 t. Do nich firma Maxilift kieruje swoją najnowszą propozycję - żuraw ML 110. Jego wyjątkowość polega na tym, że może on ponieść 990 kg/1,05 m, czyli dwa razy więcej niż najmniejszy Maxilift ANT M 50. Jego ciężar, w zależności od wersji, wynosi od 105 do 174 kg. Żuraw dysponuje możliwością posadowienia na płycie „szybkiego montażu” takiej samej jak M 50, co pozwala na szybki montaż i demontaż lub zastosowanie nowego modelu na pojazdach, które już posiadają zainstalowaną płytę.
Dźwig ML 110 poza tym, że jest lekki, ma duży zasięg maksymalny, który wynosi 4,5 m. Wysuw hydrauliczny przewyższa dotychczasowe możliwości podobnych i większych modeli - ML 100, ML 130 oraz ML 160. Dostępny jest w wersji z jednym, dwoma lub trzema wysuwami, z napędem hydraulicznym lub elektrohydraulicznym (12 lub 24 V). Maxilift ML 110 jest następcą modelu ML 100, ale będzie od niego tańszy, przy dużo większych możliwościach.

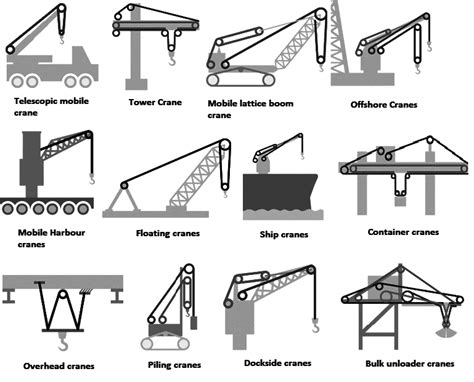

Typy żurawi budowlanych
Żuraw budowlany to nieodłączny element większości placów budowy, a jego właściwy dobór potrafi zaważyć na bezpieczeństwie i terminowości realizacji inwestycji. Wiele osób skupia się jedynie na udźwigu czy wysokości podnoszenia, pomijając kluczowe aspekty związane z mobilnością i typem terenu. Właściwe dopasowanie sprzętu do założonych celów i warunków okazuje się jednym z najważniejszych czynników decydujących o sukcesie całego projektu.
Żurawie wieżowe
Najbardziej charakterystycznym typem żurawia budowlanego jest żuraw wieżowy, stosowany głównie przy wznoszeniu wysokich budynków i rozbudowanych obiektów infrastrukturalnych. Wyróżnia go pionowa konstrukcja wieży i wysięgnika, które zapewniają możliwość podnoszenia ciężkich ładunków na duże wysokości. Wśród żurawi wieżowych można spotkać odmiany górnoobrotowe i dolnoobrotowe. W pierwszym przypadku mechanizm obrotowy ulokowany jest u szczytu wieży, co ułatwia obrót samego wysięgnika, pozostawiając stabilną podstawę. Ta konstrukcja bywa często stosowana przy naprawdę wysokich projektach. Długość wysięgnika i maksymalny udźwig żurawia wieżowego mają duże znaczenie dla organizacji pracy. Im większa wysokość transportu oraz ciężar ładunków, tym bardziej potrzebny jest solidny żuraw budowlany o odpowiednich parametrach. Tego typu sprzęt zwykle wymaga instalacji w miejscu, gdzie dostępne jest stabilne podłoże i stosunkowo dużo przestrzeni.
How A Tower Crane Assembles ITSELF

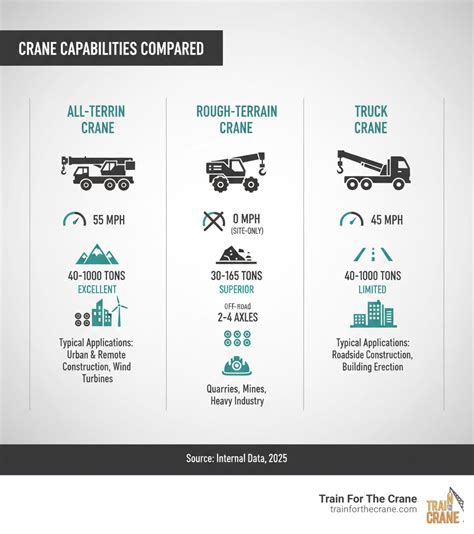

Żurawie samojezdne
Kolejnym często wykorzystywanym rodzajem żurawia budowlanego są maszyny samojezdne, dzięki którym możliwe staje się szybkie przemieszczanie sprzętu w obrębie jednego placu budowy, a nawet między różnymi miejscami realizacji. Charakteryzują się podwoziem kołowym lub gąsienicowym i montowaną na nim nadbudową z wysięgnikiem. Żuraw samojezdny pozwala ograniczyć formalności związane z transportem i montażem stacjonarnym. Mniejsza liczba etapów przygotowawczych przekłada się na krótszy czas realizacji zadań i szybsze reagowanie na zmieniające się potrzeby. Ważnym aspektem jest jednak waga i gabaryty sprzętu. Przy wyborze żurawia samojezdnego należy uwzględnić dopuszczalne obciążenia dróg i mostów prowadzących na plac budowy. W terenie zurbanizowanym mogą pojawić się wyzwania logistyczne związane z wąskimi ulicami lub niewystarczającą wytrzymałością infrastruktury.
Żurawie gąsienicowe
Nie każda inwestycja powstaje w centrum miasta lub na równym podłożu. Przy budowie mostów, elektrowni wiatrowych czy innych obiektów zlokalizowanych w trudnym, nieutwardzonym terenie idealnie sprawdza się żuraw budowlany z podwoziem gąsienicowym. Żurawie gąsienicowe zaprojektowane są z myślą o podnoszeniu wyjątkowo ciężkich elementów i pracy w wymagających warunkach. Duża masa własna jest w tym przypadku zaletą, ponieważ gwarantuje solidne oparcie i równowagę, nawet przy dużych wiatrach lub nierównościach terenu. Należy jednak pamiętać, że taki żuraw budowlany wymaga również dostępu do miejsca, w którym może swobodnie się poruszać. Montaż i demontaż żurawi gąsienicowych bywa bardziej czasochłonny niż w przypadku modeli samojezdnych, ale w niektórych okolicznościach staje się jedyną opcją, by prowadzić roboty w sposób skuteczny i bezpieczny.
Żurawie teleskopowe
Jednym z typów żurawia budowlanego, który cieszy się coraz większą popularnością, jest model teleskopowy. Wysięgnik w takim urządzeniu składa się z kilku wsuwanych w siebie segmentów, co pozwala na dowolne dostosowanie długości do bieżących potrzeb. Żurawie teleskopowe stosowane są tam, gdzie zmieniające się warunki budowy wymagają dużej elastyczności w zakresie wysokości podnoszenia. W praktyce przekłada się to na przyspieszenie prac przy montażu kolejnych kondygnacji budynku lub podczas instalacji elementów na różnych poziomach konstrukcji. Ważne jest jednak, by pamiętać o konieczności stabilizacji maszyny w czasie podnoszenia ciężkich ładunków. Wysięgnik teleskopowy, choć bardzo praktyczny, wymaga zachowania szczególnych procedur bezpieczeństwa. Odpowiednio zaprojektowane podpory i testy wytrzymałości wpływają na niezawodność całego procesu.
Żurawie szybko-montowane
W sytuacjach, gdy zakres prac jest krótkoterminowy lub plac budowy wymaga częstych relokacji żurawi, optymalnym wyborem mogą okazać się modele szybko-montowane. Tego typu żuraw budowlany został zaprojektowany tak, aby maksymalnie skrócić czas potrzebny na jego przygotowanie do pracy. Szybko-montowane żurawie budowlane często znajdują zastosowanie w mniejszych projektach, takich jak remonty, modernizacje obiektów czy montaże na ograniczonym terenie. Ich zaletą jest możliwość szybkiego zwinięcia sprzętu po zakończeniu zadania i przemieszczenia do innej lokalizacji. W porównaniu z dużymi, stacjonarnymi żurawiami wieżowymi, wersje szybko-montowane mają zwykle mniejszy udźwig i zasięg. Mimo to, do projektów niewymagających wielkich wysokości i masywnych elementów są w zupełności wystarczające.
Wybór odpowiedniego żurawia budowlanego
Wybór najlepszego żurawia zależy od kilku czynników, które warto przeanalizować jeszcze przed rozpoczęciem inwestycji. Po pierwsze, istotne jest sprecyzowanie charakterystyki projektu, uwzględniając wysokość budynku oraz rodzaj i ciężar transportowanych ładunków. Po drugie, kluczowe znaczenie mają warunki terenowe. Jeżeli podłoże jest niestabilne, a dojazd do placu utrudniony, należy rozważyć żurawie gąsienicowe, które lepiej radzą sobie w takich realiach. Po trzecie, zawsze warto zwrócić uwagę na wymagania dotyczące mobilności sprzętu. W projektach krótkoterminowych lub wieloetapowych rewelacyjnie sprawdzają się żurawie szybko-montowane, których zaletą jest oszczędność czasu przy montażu i demontażu.
Znaczenie parametrów technicznych
Parametry związane z udźwigiem oraz zasięgiem wysięgnika to jeden z najczęstszych powodów, dla których inwestorzy sięgają po określony rodzaj żurawia budowlanego. Warto rozróżniać nominalną wartość udźwigu od rzeczywistych możliwości maszyny w danej konfiguracji. Na planach projektowych można łatwo ustalić maksymalny ciężar elementów konstrukcyjnych, które będą podnoszone, oraz przewidzieć, na jakiej wysokości ma zostać umieszczony ładunek. Jeżeli urządzenie musi sięgać daleko poza obrys budynku, należy założyć odpowiedni zapas. Decyzje o parametrach technicznych nierzadko wymagają konsultacji z inżynierami i doświadczonym personelem. Optymalnie zwymiarowana maszyna pozwala nie tylko zaoszczędzić czas, ale i ograniczyć dodatkowe wydatki.
Czas trwania inwestycji a wybór żurawia
Czas trwania inwestycji to jeden z kluczowych elementów branych pod uwagę przy doborze żurawia budowlanego. Przy krótkich projektach lub w przypadku konieczności częstych relokacji sprzętu, praktyczniejsze mogą okazać się żurawie szybko-montowane czy żurawie samojezdne. Z kolei przy dłuższych, bardziej skomplikowanych projektach, budowa wysokich wieżowców czy rozległych obiektów przemysłowych często wymaga postawienia żurawia wieżowego w miejscu pracy na wiele miesięcy. Ten wybór podyktowany jest wysokością konstrukcji i wagą elementów. Nie wolno jednak zapominać, że niezależnie od planowanego czasu realizacji, każdy żuraw budowlany musi spełniać określone normy bezpieczeństwa. Okresowe przeglądy techniczne oraz zatrudnienie wykwalifikowanych operatorów to niezbędne elementy prowadzenia odpowiedzialnej polityki inwestycyjnej.
Dlaczego na placach budowy używa się dźwigów?
Żurawie na budowie są stałym widokiem. Wspierają wiele inwestycji. Dzięki nim prace przebiegają znacznie szybciej. Wszystko ze względu na to, jak działa dźwig. Podanie przez niego materiału jest znacznie szybsze, niż ręczne przenoszenie ładunku. A czasem, przy ciężkich elementach, wynajem tej maszyny okazuje się jedynym rozwiązaniem.
Godne uwagi jest to, że dzieje się tak już od starożytności. Chociaż dawniej konstrukcja żurawi budowlanych była zupełnie inna. Jednak tak samo jak kiedyś i dziś w znacznym stopniu ułatwiają one przenoszenie ładunków. Pozwalają na szybki transport różnych materiałów. Wbrew pozorom nawet tych lekkich, które mógłby przenieść człowiek. Jednak jest to znacznie sprawniejsze, gdy wykona się takie działanie dźwigiem. Porównajmy przenoszenie 1 tony cementu przez człowieka i żuraw na budowie.
| Czynność | Czas przenoszenia 1 tony |
|---|---|
| Ręczne przenoszenie (40 worków po 25 kg) | 40-80 minut |
| Dźwig budowlany (jedna paleta) | 10-15 minut (wliczając rozłożenie) |
Dzięki temu, jak działa dźwig budowlany, może on tak naprawdę przemieścić na raz paletę wraz ze spakowaną 1 toną cementu. Będzie potrzebował 5-10 minut na rozłożenie się i około 5 minut na sam transport. Inaczej sprawa wygląda, gdy taki ładunek ma przenosić pracownik. Może on jedynie działać z pojedynczymi workami (1 worek cementu to 25 kg). W praktyce będzie musiał przetransportować 40 takich materiałów. Załóżmy, że zrobi to bardzo sprawnie i przeznaczy na jeden kurs 1-2 minuty. Całość działań zajmie mu wtedy nawet 80 minut. Żurawie na budowie, ale też innych mniejszych inwestycjach znacznie ułatwiają pracę wykonawcom. O skali ich powszechności może świadczyć liczba dostępnego na rynku sprzętu, a także ilość firm, które zajmują się ich wynajmem.
Dźwig czy żuraw?

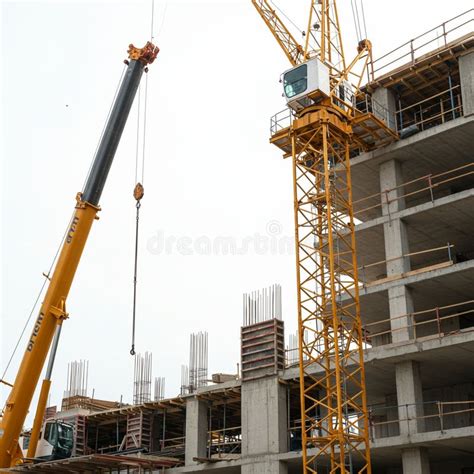

Dźwig czy żuraw? Co znajduje się na inwestycjach? Tak naprawdę dźwig to potoczna nazwa dla żurawi. Więc jedno i drugie jest tym samym. Jednak jeśli przyjrzeć się temu, jaki sprzęt pracuje na budowie, są to najczęściej 2 rodzaje żurawi: samojezdny i wieżowy.
Żuraw samojezdny
Żuraw samojezdny to mobilny sprzęt. Wykorzystywany do szybkich pojedynczych prac. Dzieje się tak dzięki umieszczeniu go na podwoziu ciężarowym. Dzięki temu, mimo że jest dźwigiem budowlanym, porusza się jak tir.
Żuraw wieżowy
Inaczej sprawa wygląda w przypadku żurawia wieżowego. W pierwszej kolejności przygotowane jest pod niego odpowiednie podłoże do osadzenia. Następnie na placu pojawia się jego konstrukcja, która często dostarczana jest autem towarowym. Kolejno następuje rozładowanie i instalacja elementów. Często w tym procesie pomaga dźwig samojezdny. Jak widać na tym przykładzie żurawie na budowie, mimo konkurencyjności, też się wspierają.
Czas rozkładania żurawia
W tym przypadku też warto dokonać rozróżnienia na dźwigi samojezdne i wieżowe. Te pierwsze po dojechaniu na realizację, rozkładają się w 5-10 minut. Są najlepsze do szybkich prac. Te drugie potrzebują na to trochę więcej czasu. Dodatkowo po ich montażu, konstrukcja ta musi zostać jeszcze odebrana zgodnie z obowiązującymi normami przez kierownika budowy. Cały proces może trwać od kilku godzin, nawet do jednego dnia. Jednak te żurawie budowlane potem już na stałe obsługują daną inwestycję - rozkłada się je tylko raz.
Sukces projektu budowlanego zależy nie tylko od jakości materiałów czy umiejętności ekipy, ale także od trafnego wyboru żurawia. Właściwie dobrany żuraw budowlany znacznie ułatwia transport ciężkich elementów, przyspiesza proces prac i podnosi poziom bezpieczeństwa na terenie budowy. Kluczowe pytania dotyczą zatem zakresu prac, przewidywanych wyzwań w terenie oraz dostępności miejsca na placu budowy. Nie mniej ważny jest aspekt finansowy, w tym koszty wynajmu czy utrzymania maszyny przez dłuższy czas. W środowisku budowlanym niekiedy panuje przekonanie, że większy sprzęt zapewnia większe możliwości, lecz nie zawsze jest to najbardziej ekonomiczne rozwiązanie. Czasem lepiej zdecydować się na kompaktowy żuraw budowlany, jeśli ciężar i wysokość pracy nie przekraczają określonych parametrów. Każdy projekt wymaga indywidualnych rozwiązań, a odpowiednio dobrany żuraw budowlany decyduje o sprawnym przebiegu prac i bezpieczeństwie ludzi. Warto uwzględnić rodzaj terenu, wysokość budowy, udźwig oraz niezbędną mobilność. Starannie przemyślana decyzja pozwala maksymalnie wykorzystać potencjał sprzętu i ograniczyć niepotrzebne koszty. Dzięki kompleksowej analizie można uniknąć przestojów, poprawić efektywność zespołu i zrealizować inwestycję w zakładanym czasie.
