Wywrotka z HDS: kompleksowy przewodnik po hydraulicznym dźwigu samochodowym

Wywrotka z HDS, czyli samochód ciężarowy z zamontowanym żurawiem hydraulicznym, to jedno z najbardziej uniwersalnych narzędzi w transporcie budowlanym i drogowym. Taki zestaw pozwala nie tylko przewozić materiały sypkie, ale również samodzielnie załadować i rozładować palety, ogrodzenia, kontenery czy elementy konstrukcyjne. Połączenie funkcji wywrotki i żurawia to idealne rozwiązanie dla firm, które chcą zwiększyć elastyczność operacyjną i wzmocnić konkurencyjność na rynku.

W praktyce zastosowanie HDS ułatwia realizację zleceń tam, gdzie nie ma rampy ani wózka widłowego. HDS odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co przekłada się na efektywność i bezpieczeństwo pracy w tych sektorach.

Czym jest hydrauliczny dźwig samochodowy (HDS)?

HDS, czyli hydrauliczny dźwig samochodowy, to pojazd wyposażony w układ hydrauliczny służący do podnoszenia i transportowania ciężkich ładunków. Jest to specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów bez potrzeby korzystania z dodatkowego sprzętu. Tam, gdzie standardowo potrzebne byłyby wózki widłowe, suwnice czy dźwigi stacjonarne, pojazd wyposażony w HDS radzi sobie samodzielnie. HDS to podwozie ciężarowe z zamontowanym ramieniem hydraulicznym, które zasilane jest przez pompę napędzaną silnikiem pojazdu.

Zastosowanie wywrotek z HDS

Dzięki dźwigowi hydraulicznemu pojazdy z HDS można używać na wiele różnych sposobów. Doskonale sprawdzają się w wielu branżach:

• Branża budowlana: do przewozu płyt betonowych, stali zbrojeniowej, desek konstrukcyjnych oraz innych ciężkich przedmiotów. HDS to codzienne narzędzie pracy do załadunku materiałów w hurtowni, rozładunku na placu budowy, podawania ładunku na wyższe kondygnacje, dachy czy stropy - wszystko to możliwe dzięki wysięgnikowi o zasięgu nawet do 30 metrów.
• Branża logistyczna: dźwigi HDS sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio „pod inwestycję” lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny.
• Leśnictwo: do przewożenia drzew, które zostały pozyskane na cele przemysłowe, jednak takie drewno musi być odpowiednio pocięte, aby zmieściło się na wywrotce. Żurawie leśne to osobna kategoria HDS, wyposażona w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operator zajmuje się załadunkiem i układaniem kłód drzew na przyczepach, obsługą składnic drewna oraz pracą na zrywkach.
• Inne zastosowania: samochody HDS wykorzystywane są także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

W praktyce odpowiednio użytkowany HDS wydłuża żywotność pojazdu, zmniejsza liczbę przestojów i pozwala realizować niestandardowe zlecenia w krótszym czasie. Wybór HDS eliminuje konieczność synchronizacji dwóch różnych podwykonawców: przewoźnika oraz operatora dźwigu.

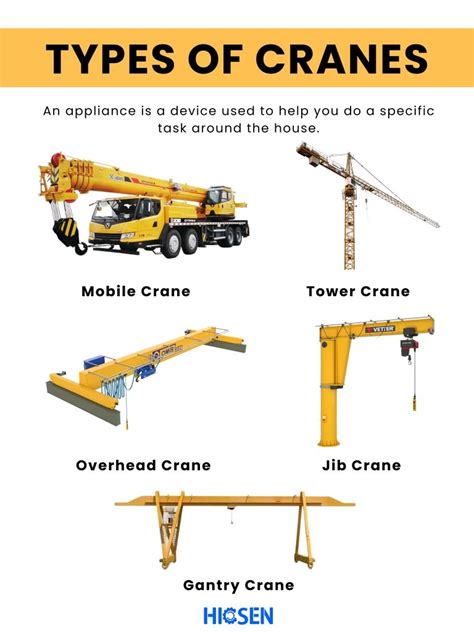

Rodzaje żurawi HDS według przepisów UDT

Przepisy UDT rozróżniają kilka kategorii żurawi, a każda z nich ma inne zastosowanie w codziennej pracy:

• Żurawie przenośne: to lekkie urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig sięga zazwyczaj 1-5 ton przy zasięgu 10-15 metrów. Wykorzystywane są najczęściej w transporcie ogólnym do obsługi różnorodnych ładunków. Ich główną zaletą jest mobilność i stosunkowo niska cena.
• Żurawie przeładunkowe: to typowe dźwigi HDS montowane na samochodach ciężarowych, używane do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach. Udźwig wynosi 10-20 ton, a zasięg 12-18 metrów. Żurawiem przeładunkowym obsługuje się place składowe, hurtownie i punkty dystrybucyjne.
• Żurawie przewoźne: to urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.
• Żurawie leśne: to wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżnia je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe.

W firmach budowlanych i drogowych dominują żurawie przenośne i przeładunkowe. W logistyce najczęściej pracuje się z żurawiami przewoźnymi o dużym udźwigu. W leśnictwie - wyłącznie żurawie leśne z osprzętem do drewna.

Budowa i parametry techniczne HDS

Budowa HDS jest podobna niezależnie od producenta - czy to Hiab, Palfinger, Fassi czy inny. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia.

• Podstawa żurawia: to rama pośrednia i płyta montażowa łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż ma kluczowe znaczenie dla stateczności całego układu i trwałości samochodu.
• Kolumna: to pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
• Wysięgnik: to główna część robocza żurawia, składająca się z sekcji teleskopowych (najczęściej 3-6). Zasięg ramienia w zależności od modelu wynosi od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.
• Hydraulika: to serce każdego HDS. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem 350 bar do rozdzielaczy i siłowników. Zastosowanie cieczy sprawia, że ruchy ramienia są płynne i niezwykle precyzyjne. Pozwala to na bezpieczne manewrowanie między przeszkodami, takimi jak linie energetyczne czy ściany budynków.
• Podpory: to wysuwane ramiona z stopami, które stabilizują pojazd podczas pracy. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór zwiększa udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Sterowanie: HDS odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub pilota radiowego (zasięg do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy.

Wybór umiejscowienia dźwigu zależy od specyfiki ładunku. HDS zamontowany za kabiną pozwala na lepsze rozłożenie ciężaru i transport długich elementów, które mogą wystawać poza obrys skrzyni. Kluczowe parametry, na które należy zwrócić uwagę, to udźwig (wyrażony w tonach) oraz wysięg (mierzony w metrach). Pamiętaj, że im dalej od osi auta wysuwamy ramię, tym mniejszy staje się jego maksymalny udźwig. Zawsze proś o wykres udźwigu (tzw. diagram udźwigu) konkretnego modelu przed zamówieniem usługi.

Zasady BHP i bezpieczeństwo pracy z HDS

Kierowca obsługujący zestaw z żurawiem musi przejść odpowiednie szkolenie, a każde podnoszenie ładunku wymaga oceny ryzyka i przestrzegania zasad BHP. Statystyki są jednoznaczne - większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszeniu ładunku i braku komunikacji między operatorem a pomocnikiem.

Ryzyka i jak ich unikać

• Utrata stateczności: Zbyt szybka praca dźwigiem, przekroczenie udźwigu lub nieprawidłowe rozstawienie podpór mogą doprowadzić do przewrócenia pojazdu. Objawy ryzyka to kołysanie naczepy, trzaski w siłownikach lub nierówny grunt. Należy wtedy natychmiast przerwać prace.
• Nieprawidłowe podparcie: Przed rozpoczęciem pracy zawsze rozłóż podpory na pełny rozstaw. Sprawdź wskaźniki poziomowania pojazdu. Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50×50 cm. Jeśli planujesz rozładunek na miękkim, nieutwardzonym gruncie, upewnij się, że operator posiada podkłady pod podpory hydrauliczne.
• Przekroczenie udźwigu: Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Każdy żuraw ma tabelę (diagram) udźwigu określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny. Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie - ta zależność jest odwrotnie proporcjonalna do kwadratu zasięgu. Moment obciążający to iloczyn masy ładunku i odległości od osi obrotu dźwigu. Przykładowo, jeśli żuraw ma moment 10 tm, oznacza to, że może podnieść 1 tonę na odległość 10 metrów lub 2 tony na odległość 5 metrów.
• Brak komunikacji: Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia. Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności. Stosuj ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.
• Niewłaściwe planowanie: Każdy dojazd musi uwzględniać wysokość linii energetycznych i stabilność podłoża. Wyznacz obszar pracy żurawia - promień pracy plus minimum 5 metrów. Oznakuj strefę taśmą lub barierami.

Szczególnie niebezpieczne jest podnoszenie ciężkich elementów przy bocznym wysięgu, gdyż moment obrotowy zwiększa ryzyko przewrócenia.

Przeglądy i konserwacja

HDS wymaga corocznych przeglądów UDT oraz regularnego smarowania elementów hydraulicznych.

Wymagane uprawnienia i szkolenia

Żurawie HDS w Polsce podlegają dozorowi technicznemu sprawowanemu przez Urząd Dozoru Technicznego (UDT). Uprawnienia UDT są wymagane dla operatorów żurawi przenośnych, przeładunkowych, przewoźnych i leśnych. Dotyczy to pracowników firm budowlanych, logistycznych, transportowych i leśnych. Każda kategoria upoważnia do obsługi określonego typu urządzeń.

Jeśli planujesz zostać operatorem HDS lub chcesz rozszerzyć swoje kwalifikacje, profesjonalne szkolenie to najlepsza inwestycja. Podczas zajęć teoretycznych poznasz przepisy UDT, nauczysz się czytać tabele udźwigu i dokumentację techniczną. Omówione zostaną typowe zagrożenia w pracy operatora oraz metody ich minimalizowania. Praktyka to kluczowy element szkolenia - około 70% czasu kursu. Kurs kończy się omówieniem przebiegu egzaminu państwowego - zarówno części teoretycznej (przykładowe pytania testowe), jak i praktycznej (wymagane manewry). Zdobycie uprawnień UDT to pierwszy krok do legalnej i bezpiecznej pracy jako operator HDS. Dodatkowo kierowca musi mieć prawo jazdy kategorii C lub C+E, zależnie od masy zestawu.

Wybór wywrotki z HDS - na co zwrócić uwagę?

Wywrotki mogą znacząco się między sobą różnić, w tym pod względem maksymalnego udźwigu oraz wymiarów skrzyni ładunkowej i jej maksymalnego obciążenia. Dlatego też przy wyborze pojazdu do konkretnego zlecenia warto zwrócić uwagę na to, aby był on przystosowany stricte do takiego zadania i pozwalał na jego możliwie jak najbardziej sprawne wykonanie. Gdy flota obsługuje zlecenia o zmiennym charakterze, a kierowcy muszą działać samodzielnie na placach budów, warto inwestować w wywrotkę z HDS.

Przede wszystkim zwróć uwagę na żuraw i wywrot. Co ważne, czy są na niego papiery, czy jest ważny dozór, w jakim jest stanie technicznym. Auto za pewną kwotę w Polsce czy od firmy czy od prywatnego będzie robione po kosztach i po łebkach.

Praktyczne aspekty zakupu

Przy zakupie wywrotki z HDS, szczególnie na potrzeby przewozu kruszywa i drewna kominkowego, ważne jest rozważenie kilku kwestii:

• DMC (Dopuszczalna Masa Całkowita): Planując zakup wywrotki z HDS o DMC 18 T, aby móc załadować około 10 T, należy pamiętać, że pojazdy dwuosiowe z HDS mogą być mocno przeładowane, zwłaszcza jeśli mają napęd 4x4.
• Marka pojazdu: Istnieje wiele marek godnych uwagi, takich jak MAN, Mercedes, Daf, Scania, czy Iveco. W przypadku starszych pojazdów w danej cenie, stan techniczny samochodu liczy się bardziej niż marka. Opinie, że Iveco się nie sprawdza jako wywrotka, są często nieuzasadnione; odpowiednio użytkowane Iveco 2-osiowe powinno się sprawdzić.
• HDS z rotatorem i chwytakiem: Jest to dobry pomysł, jeśli chcesz przewozić drewno kominkowe. Dźwig musi być odpowiednio duży i mocny, aby podnieść palety o masie 1,5 T i mieć odpowiedni zasięg.
• Liczba osi: Wywrotka 2-osiowa (np. 4x2 lub 4x4) jest bardziej zwrotna niż 6x4 czy 8x4 i jest często preferowana przez klientów indywidualnych. Jeśli masz minikoparkę, 4x4 byłoby optymalne. Krótkie 6x4 również może być opcją, zwłaszcza jeśli planujesz w przyszłości transportować większe ładunki z przyczepą.
• Pochodzenie pojazdu: Przy zakupie starszego auta (np. 20-letniego) z Niemiec, należy pamiętać, że często są to pojazdy, o które już się nie dba. W Polsce natomiast, kupując od prywatnego właściciela (szczególnie jeśli jest to zadbany egzemplarz), można znaleźć pojazd w lepszym stanie.

Przewoźnikowi HDS zapewnia oszczędność czasu i większą niezależność, bo eliminuje konieczność wynajmu dodatkowego sprzętu. Oznacza to również optymalne połączenie siły, zasięgu i mobilności, które realnie przyspiesza prace budowlane.

FAQ - Najczęściej zadawane pytania o wywrotki z HDS

1. Czy obsługa HDS wymaga uprawnień? Tak, obsługa hydraulicznego dźwigu samochodowego wymaga uprawnień wydawanych przez Urząd Dozoru Technicznego (UDT). Operator musi posiadać kwalifikacje w kategorii żurawi przenośnych i przewoźnych. Dodatkowo kierowca musi mieć prawo jazdy kategorii C lub C+E, zależnie od masy zestawu.
2. Jaka jest maksymalna wysokość podnoszenia ładunku przez HDS? Wysokość podnoszenia zależy ściśle od modelu żurawia. Standardowe auta typu HDS operują na wysokościach od 10 do 15 metrów. Istnieją jednak specjalistyczne jednostki z tzw. bocianem (jibem), które potrafią podać towar nawet na wysokość 20-25 metrów, co odpowiada czwartemu lub piątemu piętru budynku.
3. Czy samochody HDS mogą pracować wewnątrz hal? Tak, samochody z dźwigiem HDS często pracują wewnątrz hal, np. przy montażu maszyn. Kluczowym ograniczeniem jest wysokość stropu oraz prześwit bramy wjazdowej. W takich warunkach najlepiej sprawdzają się żurawie z nisko osadzonym ramieniem.
4. Ile kosztuje usługa transportu HDS? Cena usługi HDS zależy od tonażu auta i regionu Polski. Zazwyczaj stosuje się stawkę godzinową (od 150 do 350 zł netto) oraz opłatę za każdy kilometr dojazdu do klienta. W przypadku zleceń nietypowych lub bardzo ciężkich ładunków ceny ustalane są indywidualnie.
5. Jakie warunki podłoża są niezbędne do bezpiecznej pracy HDS? Podłoże musi być stabilne i maksymalnie wypoziomowane. Ciężarówka HDS podczas pracy rozkłada podpory hydrauliczne, które przenoszą ogromny nacisk na grunt. Jeśli teren jest podmokły, piaszczysty lub świeżo przekopany, auto może stracić stabilność.
6. Czym jest moment obciążający żurawia? Jest to iloczyn masy ładunku i odległości od osi obrotu dźwigu. Przykładowo, jeśli żuraw ma moment 10 tm, oznacza to, że może podnieść 1 tonę na odległość 10 metrów lub 2 tony na odległość 5 metrów.
7. Czy HDS pozwala na przenoszenie ładunków nad przeszkodami? Tak, jest to jedna z największych zalet tej usługi. Konstrukcja ramienia pozwala na uniesienie ładunku wysoko w górę i przeniesienie go nad przeszkodami, takimi jak płoty, bramy, a nawet niskie budynki gospodarcze. Warunkiem jest zachowanie bezpiecznej odległości od linii energetycznych oraz brak przeszkód bezpośrednio nad miejscem rozładunku.
8. Czy HDS może przeładować towar z innej ciężarówki? Tak, jest to popularna praktyka. Jeśli towar przyjechał na plac budowy standardowym transportem (np. tirem bez dźwigu), a na miejscu nie ma wózka widłowego, można wezwać HDS jako wsparcie. Operator podjedzie obok innej ciężarówki, przeładuje towar na własną pakę lub bezpośrednio na ziemię.
