Likwidacja luzu w układzie kierowniczym

Układ kierowniczy jest jednym z najważniejszych systemów w każdym pojeździe, odpowiadającym za bezpieczeństwo i komfort jazdy. Jego prawidłowe działanie ma kluczowe znaczenie, zwłaszcza w maszynach rolniczych, takich jak ciągniki, gdzie precyzja sterowania jest niezbędna do efektywnej pracy i manewrowania. Niestety, w miarę eksploatacji pojawia się problem luzu w układzie kierowniczym, który może objawiać się różnymi symptomami i wymagać interwencji.

Przyczyny i objawy luzu w układzie kierowniczym

Luz w układzie kierowniczym to powszechna usterka, która może wynikać z wielu przyczyn. W ciągnikach problem ten często dotyka przekładni kierowniczej, przegubów kulowych, wału kierownicy lub innych elementów mechanizmu. W samochodach osobowych najczęściej winna jest tzw. maglownica, czyli zębatkowa przekładnia kierownicza.

Typowe przyczyny powstawania luzu:

• Zużycie elementów przekładni kierowniczej: Zębatki, tuleje prowadzące, łożyska i inne części przekładni ulegają naturalnemu zużyciu w wyniku ciągłej pracy i obciążeń.
• Luzy na przegubach kulowych: Elementy te z czasem mogą się wyrobić, prowadząc do odczuwalnego luzu.
• Luz osiowy wału kierownicy: Może być źródłem problemu, który wymaga demontażu górnej części przekładni w celu diagnostyki.
• Nieprawidłowe użytkowanie lub brak konserwacji: Brak dbałości o stan techniczny, np. nieodpowiedni olej lub brak regularnych przeglądów, może przyspieszać zużycie.
• Wady fabryczne lub niska jakość materiałów: Rzadziej, ale zdarza się, że usterka wynika z kiepskiej jakości części użytych w procesie produkcji.

Jak rozpoznać luz w układzie kierowniczym - objawy:

Usterki i uszkodzenia występujące w przekładni kierowniczej są stosunkowo proste do zauważenia, nawet dla niewprawionego oka i ucha kierowcy. Do najczęstszych objawów należą:

• Nadmierny luz na kierownicy: Kierownica ma duży zakres swobodnego ruchu, zanim koła zaczną reagować. W niektórych ciągnikach bywa, że jest to "pół obrotu kierownicy luzu".
• Niepokojące dźwięki: Stukanie, pukanie, trzeszczenie, zgrzyty dochodzące spod maski lub z okolic przekładni, szczególnie podczas jazdy na nierównościach lub przy skręcaniu. Są one związane głównie z wyrobionymi zębatkami, tulejami prowadzącymi, luzami w poszczególnych częściach.
• Nieprawidłowości w pracy kierownicy:
  • Blokada lub opory: Kierownica stawia opór przy skręcaniu.
  • Drgania: Kierownica drży podczas jazdy.
  • Usterki układu wspomagania: Całkowity brak wspomagania lub jego nieprawidłowe działanie.
• Wycieki płynów: "Pocenie się" maglownicy lub wyraźne wycieki płynu wspomagania.

Gdy cokolwiek niepokoi w pracy pojazdu, należy jak najszybciej sprawdzić, jak bardzo poważna oraz gdzie zlokalizowana jest usterka. Jazda z zepsutą przekładnią kierowniczą jest ryzykowna oraz może okazać się nawet niebezpieczna.

Diagnozowanie miejsca występowania luzu

Skuteczne usunięcie luzu wymaga precyzyjnego zlokalizowania jego źródła. O tym, jak duży jest luz, można dowiedzieć się poprzez próbę delikatnego potrząśnięcia elementami układu. Warto zwrócić uwagę na kilka kluczowych punktów:

• Przekładnia kierownicza: Sprawdź, czy luz nie pochodzi z wału kierownicy (luz osiowy). W przypadku ciągników T25 użytkownicy sugerują sprawdzanie przekładni kierowniczej.
• Końcówki drążków kierowniczych: Należy upewnić się, że końcówki drążków nie mają luzu.
• Wąs kolumny kierowniczej: W niektórych ciągnikach, np. MTZ, luzuje się nakrętka trzymająca wąs wychodzący z kolumny.
• Zwrotnice: Sprawdź, czy luzy nie występują na zwrotnicach kół.

W przypadku ciągników z kabiną, warto pamiętać, że kabina nie jest przymocowana na sztywno do ramy i rusza się, co może sprawiać wrażenie luzu, ale nie jest jego faktycznym źródłem w układzie kierowniczym.

Metody usuwania luzu w przekładni kierowniczej

Regulacja śrubą kasującą luz

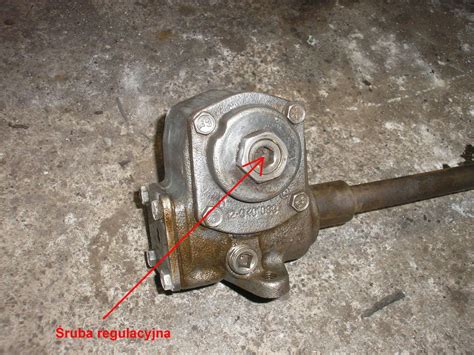

Samodzielne kasowanie luzu na przekładni kierowniczej może wydawać się trudne. Jednak, jeśli zaznajomimy się z budową przekładni, jesteśmy w stanie sami usunąć tę usterkę, szczególnie jeśli luz występuje po stronie, po której łączy się ona z kolumną kierowniczą. Luz na przekładni kierowniczej można często skasować dzięki specjalnej śrubie regulacyjnej.

Kroki postępowania przy regulacji:

1. Dostęp do śruby: Śruba regulacyjna jest często przysłonięta blachą oraz mniejszą śrubą mocującą. W pierwszej kolejności należy odkręcić tę mniejszą śrubę i zdjąć blachę. Dostęp do śruby regulacyjnej - choć bywa, że jest kiepski - jest często możliwy od zewnątrz kabiny.
2. Ustawienie kół: Należy ustawić koła w pozycji, w której luz jest najbardziej odczuwalny lub w której zębatki są najmniej zużyte. W przypadku niektórych przekładni, zwłaszcza samochodowych, zaleca się ustawienie kół w skrajnej pozycji, aby kasowanie luzu przyniosło najlepszy rezultat.
3. Regulacja: Do dokręcania śruby kasującej luz będzie potrzebny klucz oczkowy lub imbus (w zależności od zastosowanego rozwiązania). Na przykład, w niektórych przekładniach luzuje się kontrę-nakrętkę, a następnie wkręca śrubę do oporu, po czym luzuje się ją o około 1/8 obrotu i kontruje. Tą śrubą dociska się wałek, co redukuje luzy. W ciągniku T25 występuje problem z luzem w przekładni kierowniczej, który można próbować zlikwidować poprzez regulację śruby pod nakrętką na przekładni.
4. Sprawdzanie efektów: Ustawienie śruby reguluje się tak długo, aż na kierownicy nie będzie odczuwalnego luzu. Kierownica musi jednak nadal pracować płynnie, a jej zwrot nie wymagać specjalnego wysiłku. Nie wolno przesadzać z dokręceniem.

Ważne: Śruby regulacyjnej nie można wykręcać całkowicie, ponieważ grozi to poważnym wyciekiem płynu. Pamiętaj, aby nie dokręcać nadmiernie, gdyż kierownica musi pozostać lekka i płynna.

Inne potencjalne rozwiązania

• Wymiana zużytych elementów: Jeśli regulacja nie przynosi efektów, może być konieczne wymienienie zużytych elementów przekładni, takich jak tuleje prowadzące czy łożyska.
• Mocowanie wąsa kolumny: W przypadku luzującej się nakrętki trzymającej wąs kolumny kierowniczej, można rozważyć zabezpieczenie jej gwintem i dodatkową śrubą.
• Konwersja na orbitrol: W starszych ciągnikach bez orbitrolu, z ogromnymi luzami na kolumnie kierowniczej, niektórzy użytkownicy decydują się na konwersję na układ z orbitrolem, co całkowicie eliminuje problem luzu w mechanicznym układzie. Stare wspomaganie może zostać jako zbiornik oleju i być potrzebne do blokady kół.
• Regeneracja lub wymiana przekładni: Jeśli luz jest zbyt duży lub występuje po stronie przeciwnej niż kolumna kierownicza (np. w przypadku zużycia wewnętrznej tulei), konieczna jest regeneracja lub wymiana całej przekładni. Koszt zakupu nowej przekładni może być wysoki, dlatego regeneracja jest często rozważaną alternatywą.
• Sprawdzenie układu kół: W przypadku, gdy jedno koło skręca prawidłowo, a drugie "przestawia się samo", problem może leżeć w uszkodzonym ograniczniku lub wygięciu elementów, co wymaga bardziej złożonej naprawy.

Środki ostrożności i kiedy szukać pomocy fachowca

Samodzielna regulacja przekładni kierowniczej nie jest ostatecznym lekarstwem na zużycie, a jedynie sposobem na tymczasowe usunięcie problemu. Skoro pojawiły się już pierwsze objawy zużycia części, proces ten będzie się pogłębiał.

Kiedy należy skonsultować się ze specjalistą:

• Brak poprawy po regulacji: Jeśli stuki i luzy nie zniknęły mimo samodzielnej interwencji.
• Brak możliwości skasowania luzu bez nadmiernego usztywnienia kierownicy: Oznacza to, że przekładnia nadaje się już tylko do regeneracji lub do wymiany.
• Luz po przeciwnej stronie przekładni: Jeśli luz wynika z zużycia wewnętrznej tulei po drugiej stronie, potrzebna jest wymiana lub regeneracja u mechanika.
• Brak pewności co do naprawy: Jeśli obawiasz się podjąć naprawę samodzielnie i wolisz zdać się na doświadczenie i wiedzę specjalistów.

Regeneracja przekładni wykonywana jest w specjalistycznych zakładach mechanicznych. Polega na diagnozie awarii, demontażu, ocenie stanu technicznego, wymianie niezbędnych podzespołów i uszczelnień, a następnie ponownym montażu i regulacji.

Konserwacja i zapobieganie

Regularna kontrola układu kierowniczego oraz stosowanie odpowiednich płynów eksploatacyjnych może znacząco przedłużyć żywotność przekładni. Na przykład, do przekładni kierowniczej nie należy wlewać oleju typu Agro Utto, ponieważ jest on bardzo podatny na mieszanie z wodą, a do tego może powodować puszczanie uszczelniaczy i większe zużycie delikatnych elementów.

Często zadawane pytania (FAQ)

• Co powoduje luz na przekładni kierowniczej?

  Główną przyczyną jest zużycie przekładni kierowniczej wskutek obciążeń i warunków drogowych. Objawia się luzem na kierownicy i stukami przy skręcie; może pojawić się już po 20-30 tys. km w niektórych pojazdach, w ciągnikach częściej wskutek ciężkiej pracy.

• Czy zawsze można skasować luz samodzielnie?

  Nie. Można skasować tylko luz po stronie kolumny kierowniczej za pomocą śruby regulacyjnej. Jeśli luz wynika z zużycia wewnętrznej tulei po drugiej stronie lub innych poważnych uszkodzeń, potrzebna jest wymiana lub regeneracja u mechanika.

• Jakie są kroki kasowania luzu krok po kroku?

  Należy zdjąć zabezpieczającą blaszkę i małą śrubę, użyć klucza oczkowego lub imbusu do dokręcania śruby regulacyjnej, ustawić koła w pozycji, w której luz jest najbardziej widoczny lub w skrajnej pozycji (jak sugerują niektóre źródła), i regulować aż do likwidacji luzu, nie przesadzając z dokręceniem.

• Jakich środków ostrożności należy przestrzegać przy regulacji?

  Nie należy wykręcać śruby regulacyjnej całkowicie (ryzyko wycieku płynu), nie dokręcać nadmiernie, aby kierownica pozostała lekka i płynna.

• Kiedy konieczna jest wymiana lub regeneracja przekładni?

  Gdy regulacja nie usuwa luzu bez nadmiernego usztywnienia kierownicy, gdy luzy występują po przeciwnej stronie przekładni lub gdy występują wewnętrzne uszkodzenia - wtedy potrzebna jest regeneracja lub wymiana.
