Koparki budowlane to nieodzowne maszyny na placach budowy, w górnictwie oraz przy różnorodnych robotach ziemnych. Ich wszechstronność i siła sprawiają, że są niezastąpione przy kopaniu, przenoszeniu materiałów i wielu innych zadaniach. Koparka budowlana to ciężka maszyna budowlana, której podstawową funkcją jest wykonywanie wykopów, przenoszenie ziemi i innych materiałów. Jej budowa obejmuje kilka najważniejszych elementów, takich jak podwozie, nadwozie obrotowe oraz wysięgnik z łyżką lub innym narzędziem roboczym.
Podstawowe elementy konstrukcyjne koparki
Budowa każdej koparki, niezależnie od jej rodzaju, opiera się na kilku kluczowych elementach, które współpracują ze sobą, umożliwiając wykonywanie różnorodnych zadań. Do najważniejszych elementów koparki zaliczamy podwozie, nadwozie obrotowe oraz wysięgnik z łyżką lub innym narzędziem.
| Element koparki | Opis funkcji i znaczenie w pracy maszyny |
|---|---|
| Podwozie | Stanowi bazę maszyny, umożliwia jej przemieszczanie i zapewnia stabilność. Występuje w wersji gąsienicowej (lepsza przyczepność na trudnym terenie) lub kołowej (większa mobilność na utwardzonych drogach). |
| Nadwozie | Obrotowa część maszyny, w której znajduje się kabina operatora, silnik oraz układ hydrauliczny. Pozwala na obrót o 360°, co zwiększa elastyczność pracy. |
| Wysięgnik | Główny element ramienia koparki, umożliwia sięganie na określoną wysokość i głębokość. Przekazuje ruch do ramienia i łyżki. |
| Ramię | Łączy wysięgnik z łyżką, pozwala na precyzyjne manewrowanie narzędziem roboczym. |
| Łyżka | Narzędzie robocze służące do kopania, przenoszenia i załadunku materiałów. Może być wymieniana na inne końcówki, np. chwytaki. |
| Układ hydrauliczny | System pomp i siłowników, który napędza ruchome części koparki. Odpowiada za siłę i precyzję wykonywanych prac. |
| Kabina operatora | Miejsce sterowania maszyną, wyposażone w panele kontrolne i systemy bezpieczeństwa. |
Podwozie koparki
Podwozie koparki odgrywa kluczową rolę w zapewnieniu stabilności i mobilności maszyny. W zależności od modelu, podwozie może być gąsienicowe lub kołowe. Podwozie gąsienicowe, idealne do pracy na nierównym terenie, zapewnia doskonałą przyczepność dzięki gąsienicom, które rozkładają ciężar maszyny na większej powierzchni. Z kolei podwozie kołowe, stosowane głównie w koparkach kołowych, oferuje większą mobilność na utwardzonych powierzchniach. Elementy układu jezdnego, takie jak rolki jezdne, koła napędowe czy koła napinające, należy regularnie kontrolować i wymieniać w razie zużycia.
Rodzaje podwozi
Podwozie koparki zapewnia stabilność, mobilność i możliwość pracy w różnych warunkach terenowych. Rodzaje podwozia różnią się konstrukcją i zastosowaniem, co wpływa na ich wydajność i funkcjonalność w określonych zadaniach. Wyróżniamy głównie podwozie gąsienicowe i podwozie kołowe. W specjalistycznych maszynach można spotkać również podwozia: kroczące, pontonowe i szynowe.
- Podwozie gąsienicowe: Konstrukcja oparta jest na zamkniętym systemie gąsienicowym, który rozkłada ciężar maszyny na dużą powierzchnię. Doskonale sprawdza się w trudnym i nieutwardzonym terenie, takim jak błoto, piasek czy śnieg, ale również na stromych zboczach. Gąsienice w koparkach mogą być stalowe lub gumowe, aby nie uszkodzić nawierzchni.
- Podwozie kołowe: Wyposażone w pneumatyczne opony, które umożliwiają poruszanie się po twardych nawierzchniach. Są bardziej mobilne w porównaniu do podwozia gąsienicowego.
Nadwozie koparki
Nadwozie koparki to obrotowa część maszyny, która zawiera kabinę operatora, silnik spalinowy, pompę hydrauliczną i układ hydrauliczny. To właśnie w nadwoziu znajdują się elementy, które umożliwiają operatorowi sterowanie koparką i wykonywanie precyzyjnych ruchów wysięgnikiem i łyżką. Nadwozie może obracać się o 360 stopni, co zwiększa elastyczność i efektywność pracy koparki na placu budowy. Dodatkowo, nadwozie często wyposażone jest w przeciwwagę, która zapewnia stabilność maszyny podczas podnoszenia ciężkich ładunków.
Kabina operatora

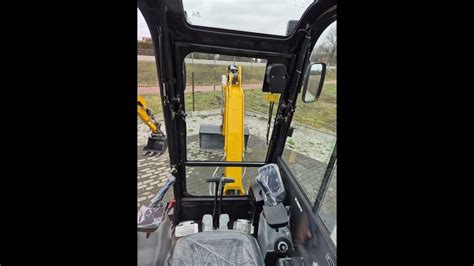

Kabina jest sercem pracy koparki. To tutaj operator kontroluje każdy ruch i funkcję maszyny. Główne elementy sterujące w kabinie umożliwiają precyzyjną obsługę koparki. Elementy sterujące obejmują joysticki, pedały i przełączniki, które zarządzają ruchem wysięgnika, ramienia, łyżki i podwozia. Nowoczesne koparki często posiadają zaawansowane systemy sterowania, które zwiększają dokładność i zmniejszają zmęczenie operatora. Intuicyjne układy i ergonomiczne wzornictwo ułatwiają manewrowanie maszyną, nawet w ciasnych przestrzeniach.
Bezpieczeństwo i komfort w kabinie
Bezpieczeństwo jest priorytetem podczas obsługi ciężkiego sprzętu. ROPS (Roll-Over Protective Structure) to kluczowa cecha kabiny, która chroni operatora w razie wypadku. Zgodność ROPS ze standardami branżowymi gwarantuje jego skuteczność w ochronie operatorów. Komfort odgrywa znaczącą rolę w utrzymaniu produktywności podczas długich godzin pracy. Kabiny koparek są wyposażone w funkcje, które poprawiają komfort, takie jak regulowane siedzenia, systemy klimatyzacji i izolacja akustyczna. Wysokiej jakości siedzenia z podparciem lędźwiowym pomagają zapobiegać przeciążeniom pleców, a systemy klimatyzacji i ogrzewania zapewniają komfortowe warunki w kabinie w ekstremalnych warunkach pogodowych. Materiały redukujące hałas minimalizują rozproszenia, pozwalając w pełni skoncentrować się na obsłudze maszyny.
Przeciwwaga
Przeciwwaga jest kluczowym elementem zapewniającym stabilność koparki, szczególnie podczas pracy z dużymi obciążeniami. Umieszczona zazwyczaj z tyłu nadwozia, równoważy ciężar wysięgnika i materiału podnoszonego przez łyżkę, zapobiegając przewróceniu się maszyny.
Obudowy i osłony
Obudowy i osłony chronią maszynę i jej części oraz operatora od uszkodzeń mechanicznych, a także od zanieczyszczeń. Zapewniają również izolację akustyczną i termiczną, przyczyniając się do komfortu pracy.
Układ hydrauliczny koparki - serce maszyny
Kluczowym aspektem zasady działania koparki jest jej układ hydrauliczny, który napędza wszystkie ruchome elementy. Pompa hydrauliczna generuje wysokie ciśnienie oleju hydraulicznego, który następnie przekazywany jest do siłowników hydraulicznych. Te siłowniki z kolei odpowiadają za ruch poszczególnych części koparki, umożliwiając jej kopanie, podnoszenie i przenoszenie materiałów. Hydraulika w koparce to system naczyń połączonych, w którym awaria jednego elementu wpływa na całość.
Animacja pompy zębatej (Gear pump animation)
Zasada działania układu hydraulicznego
Układ hydrauliczny służy jako elektrownia koparki, umożliwiając precyzyjne i mocne ruchy. Działa poprzez sprężony przepływ płynu hydraulicznego, który zasila niezbędne elementy, takie jak wysięgnik, ramię i łyżka. Podstawowa zasada działania opiera się na prawie Pascala, które mówi, że ciśnienie przyłożone do cieczy w zamkniętym naczyniu rozchodzi się równomiernie we wszystkich kierunkach. W koparce oznacza to, że niewielka siła przyłożona do pompy może wygenerować ogromną siłę na siłownikach, umożliwiając podnoszenie ciężkich ładunków.
Pompa hydrauliczna
Pompa hydrauliczna jest sercem układu hydraulicznego koparki. Generuje ciśnienie potrzebne do przemieszczania płynu hydraulicznego przez układ. W nowoczesnych koparkach najczęściej spotykamy wielotłoczkowe pompy o zmiennej wydajności, które automatycznie reagują na zmiany obciążenia, co poprawia efektywność i ogranicza straty energii. Regularna kontrola pompy hydraulicznej jest kluczowa - należy szukać oznak zużycia, takich jak nietypowe hałasy lub obniżona wydajność.
Rozdzielacz hydrauliczny
Rozdzielacz hydrauliczny to centrum sterowania ruchem cieczy. Wewnątrz niego znajdują się suwaki sterujące, które, przesuwane przez operatora za pomocą joysticków (często za pośrednictwem serwohydrauliki), kierują przepływ oleju do odpowiednich siłowników lub silników. Rozdzielacze mogą być dwu-, trzy- lub wielopołożeniowe, a ich symbolika na schematach określa sposób sterowania i kierunki przepływu.
Siłowniki i silniki hydrauliczne

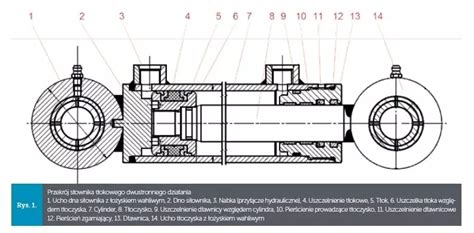

Siłowniki hydrauliczne zamieniają energię sprężonego płynu na ruch liniowy. Kontrolują ruch wysięgnika, ramienia i łyżki. W koparkach stosuje się siłowniki dwustronnego działania, które mogą pracować w obu kierunkach. Silniki hydrauliczne (hydromotory) zamieniają energię cieczy na ruch obrotowy. Odpowiadają za obrót nadwozia (hydromotor obrotu) oraz za napęd gąsienic (hydromotory jazdy, czyli zwolnice).
Węże i przewody hydrauliczne
Węże i przewody hydrauliczne działają jak linie życia układu. Transportują sprężony płyn między pompą, rozdzielaczem i siłownikami. Trwałe węże zapewniają stały przepływ płynu, utrzymując wydajność układu. Należy je regularnie sprawdzać pod kątem pęknięć, przecieków lub wybrzuszeń.
Zbiornik oleju hydraulicznego
Zbiornik oleju hydraulicznego to miejsce przechowywania cieczy roboczej, która zasila cały układ hydrauliczny. Utrzymuje zapas oleju niezbędnego do pracy układu. Olej hydrauliczny musi być odpowiednio czysty i utrzymywany w prawidłowej temperaturze, dlatego stosuje się filtry i chłodnice oleju.
Linie hydrauliczne i ich zastosowanie
W koparkach często spotykamy dodatkowe linie hydrauliczne przeznaczone do obsługi specjalistycznego osprzętu. Zrozumienie ich funkcji jest kluczowe dla efektywnego wykorzystania maszyny.
Linia do młota
Jedna z najgrubszych linii hydraulicznych jest zazwyczaj przeznaczona do obsługi młota hydraulicznego. Zapewnia ona odpowiedni przepływ oleju pod wysokim ciśnieniem niezbędny do pracy tego narzędzia.
Linia do skarpówki (sterowanej pedałem)
Linia hydrauliczna sterowana pedałem operatora umożliwia precyzyjne sterowanie osprzętem, takim jak skarpówka. Pozwala to na wykonywanie dokładnych prac ziemnych i kształtowanie terenu.
Linia do szybkozłącza hydraulicznego
Trzecia linia hydrauliczna może być wykorzystana do obsługi szybkozłącza hydraulicznego. Umożliwia to szybką i łatwą wymianę narzędzi roboczych, takich jak łyżki, młoty czy chwytaki, bez potrzeby ręcznej interwencji. Przeróbka mechanicznego szybkozłącza na hydrauliczne zazwyczaj wiąże się z dodaniem siłownika, który steruje mechanizmem blokującym.
Szybkozłącze hydrauliczne
Szybkozłącze hydrauliczne jest kluczowym elementem zwiększającym wszechstronność koparki. Pozwala na błyskawiczną zmianę osprzętu, co znacząco skraca czas przestoju maszyny i zwiększa jej efektywność na budowie. Różnica w budowie szybkozłączy mechanicznych i hydraulicznych polega głównie na zastosowaniu siłownika do ich obsługi w wersji hydraulicznej.
Linia obrotowa (do sortownika rotacyjnego)
Ta funkcja jest potrzebna do obsługi sortownika rotacyjnego i często występuje w połączeniu z linią młotkową. Umożliwia obrót osprzętu o 360 stopni, co znacząco zwiększa jego funkcjonalność i pozwala na pracę w trudno dostępnych miejscach.
Konserwacja i części zamienne
Regularne przeglądy i wysokiej jakości części zamienne to podstawa długowieczności każdej koparki. Dbanie o części koparki jest kluczowe dla jej długiej żywotności, co obejmuje regularną konserwację, smarowanie i czyszczenie.
Znaczenie regularnej konserwacji
Regularna konserwacja, smarowanie i czyszczenie poszczególnych elementów zapobiega korozji i zużyciu. Ważne jest również regularne sprawdzanie stanu oleju hydraulicznego i jego wymiana zgodnie z zaleceniami producenta. Operator powinien zwracać uwagę na wszelkie niepokojące dźwięki lub drgania podczas pracy koparki i reagować na nie niezwłocznie.
Wysokiej jakości części zamienne
Części zamienne są niezwykle ważne dla utrzymania koparki w dobrym stanie technicznym i zapobiegania poważnym awariom. Dostępność wysokiej jakości części zamiennych wpływa na niezawodność i efektywność koparki. Stosowanie oryginalnych lub sprawdzonych zamienników gwarantuje, że maszyna będzie działać zgodnie z przeznaczeniem i zachowa swoje parametry techniczne. Warto zwrócić uwagę na dostępność zamienników wysokiej jakości - np. części marek takich jak ITR lub GTRAX, które są chętnie wybierane przez użytkowników ze względu na korzystny stosunek ceny do trwałości.
Kategorie części zamiennych
Istnieje wiele rodzajów części zamiennych do koparek, które można podzielić na kilka kategorii. Należą do nich elementy układu hydraulicznego (pompy, siłowniki, węże), podwozia (gąsienice, rolki, koła napędowe), silnika spalinowego i nadwozia (kabina operatora, elementy obrotowe). Ponadto, wymianie podlegają także łyżki, chwytaki i inne narzędzia robocze.
Najczęstsze awarie układu hydraulicznego
Układ hydrauliczny koparki jest niezwykle wytrzymały, ale nie jest niezniszczalny. Do najczęstszych problemów należą: spadek mocy po rozgrzaniu (maszyna pracuje dobrze na zimno, ale po godzinie pracy staje się powolna i słaba) oraz brak siły jednej gąsienicy (koparka ściąga przy jeździe na wprost). Uszkodzona pompa może rozsiewać opiłki, które niszczą rozdzielacz i siłowniki, dlatego czystość oleju jest absolutnie krytyczna.
Zastosowanie koparek budowlanych
Koparki budowlane znajdują szerokie zastosowanie w budownictwie. Wykorzystuje się je do wykonywania wykopów pod fundamenty budynków, rowów pod instalacje, kształtowania terenu oraz przenoszenia materiałów budowlanych. W górnictwie koparki są używane do wydobywania surowców, a w pracach drogowych do budowy i naprawy dróg.
Prace ziemne
Podstawową funkcją koparki jest wykonywanie prac ziemnych, takich jak wykopy fundamentów, usuwanie gruzu, a także kształtowanie terenu.
Prace rozbiórkowe
Dzięki możliwości zastosowania młotów hydraulicznych i innych narzędzi, koparki są wykorzystywane do prac rozbiórkowych, kruszenia betonu i skał.
Przenoszenie materiałów
Koparki z łatwością przenoszą materiały sypkie, gruz, ziemię czy kamienie, co czyni je niezastąpionymi przy załadunku i rozładunku.
