Instalacja Elektryczna w Ciągniku SAM: Budowa, Działanie i Schemat

Konstruowanie własnego ciągnika typu SAM (Samochodowy Agregat Mechaniczny) to pasjonujące przedsięwzięcie, które wymaga dogłębnej wiedzy nie tylko z zakresu mechaniki, ale i elektryki. Prawidłowo zaprojektowana i wykonana instalacja elektryczna jest kluczowa dla bezpieczeństwa, funkcjonalności i niezawodności pojazdu. W tej artykule omówimy podstawy budowy, działania oraz zasady projektowania schematu instalacji elektrycznej w ciągniku SAM, czerpiąc inspiracje z doświadczeń konstruktorów.

Wprowadzenie do Instalacji Elektrycznych w Ciągnikach SAM

Wielu pasjonatów buduje własne ciągniki SAM, często wykorzystując podzespoły z różnych pojazdów. Przykładowo, użytkownik skonstruował ciągnik SAM z podzespołów GAZ69 i silnika S-18 Andoria, poszukując prostego schematu instalacji elektrycznej. Inny konstruktor, 15-letni Paweł, zbudował własny ciągnik SAM 126p, wykorzystując części z Fiata 126p, VW Golfa oraz elementy ze złomowiska. Pojazd ten jest w fazie testów, a jego autor dzieli się postępami, problemami i rozwiązaniami związanymi z konstrukcją.

W planach często pojawia się również wykonanie mini-traktorka z silnikiem Fiata 126p i skrzynią biegów Żuka. Użytkownicy wyrażają zainteresowanie podłączeniem świateł, kierunkowskazów, klaksonu oraz gniazda do przyczepy, a także wykorzystaniem prądnicy lub alternatora z innych pojazdów, np. z Żuka. W związku z tym, że niewiele osób specjalizuje się w elektryce od podstaw, poszukują oni prostych schematów instalacji. Sugeruje się, aby zaopatrzyć się w schematy kilku pojazdów i na ich podstawie "złożyć" własny schemat. Bardzo prosta jest instalacja w ciągniku C 330, dostępne są schematy i na niej proponuje się wzorować.

Gotowa instalacja, taka jak wiązka z końcówkami, stacyjka, gniazdo bezpieczników, gniazdo złączne i wyłącznik kierunkowskazów, kosztuje około 90 zł. Można by też z ciągnika C 330 zaadaptować zespolony zestaw wskaźników oraz gniazdo do instalacji przyczepy.

Kluczowe Elementy Instalacji Elektrycznej

Akumulator i Zasilanie Główne

Akumulator jest źródłem energii dla całej instalacji elektrycznej. Przewody plus i masa muszą przenosić duży prąd bez strat. Co do instalacji elektrycznej, masę często puszcza się bezpośrednio po ramie, zaś kabel do rozrusznika plusowy powinien mieć dużą grubość, np. 35mm w lince koloru czerwonego, najlepiej w gumowej izolacji. Ważniejsza od samej pojemności akumulatora jest jego wydajność pod obciążeniem i stan całej instalacji.

Rozrusznik i Obwód Rozruchowy

Układ rozruchowy jest prosty, ale bardzo wrażliwy na spadki napięcia i jakość połączeń. Akumulator jest jego źródłem energii, przewody plus i masa muszą przenieść duży prąd bez strat. Stacyjka (i ewentualnie przekaźnik) steruje obwodem „START”, a elektromagnes rozrusznika (tzw. bendiks) załącza zasilanie do silnika elektrycznego rozrusznika.

Uwaga bezpieczeństwo: Przy pracy przy rozruszniku i przewodach rozruchowych zawsze odłącz akumulator. Przewody mają duży przekrój, a zwarcie potrafi stopić izolację i zrobić pożar.

Najczęstsze miejsca utraty przewodzenia to klemy, końcówki przewodów, śruby na elektromagnesie, punkt masy na bloku/ramie oraz styki stacyjki. Wiele usterek zaczyna się od montażu: cienki przewód, luźna końcówka, źle dobrany punkt masy albo zamienione zasilanie sterowania. Przewód masowy powinien być gruby, krótki i przykręcony do pewnego punktu na silniku, zabezpieczony przed korozją.

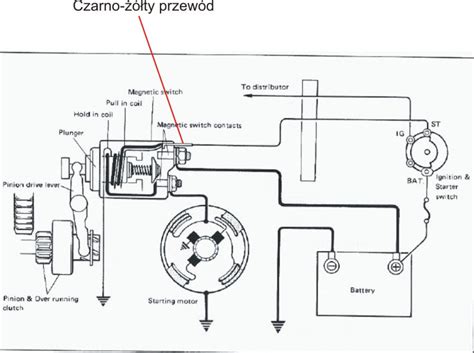

Plus akumulatora podłączamy grubym przewodem na główny zacisk elektromagnesu, masę grubym przewodem na blok silnika, a cienki przewód sterujący z obwodu „START” na zacisk sterujący elektromagnesu. Typowe objawy problemów to wolne kręcenie mimo dobrego akumulatora, grzanie się połączeń, „losowe” problemy i duży spadek napięcia na masie podczas kręcenia.

Stacyjka i Sterowanie Obwodami

W praktyce kluczowe są trzy oznaczenia na schematach elektrycznych ciągników: 30, 15 i 31. Są to standardowe oznaczenia funkcji obwodu:

• Obwód 30: stały plus, zasilanie dostępne cały czas.
• Obwód 15: plus po stacyjce, zasilanie pojawia się dopiero po przekręceniu kluczyka.
• Obwód 31: masa (minus).

„Zasilanie po stacyjce” to taki punkt w instalacji, w którym napięcie pojawia się dopiero po przekręceniu kluczyka. Najbezpieczniej szukać go miernikiem albo kontrolką 12 V. Jeżeli napięcie jest obecne cały czas, to nie jest „po stacyjce”, tylko stały plus (30).

Ważne: Nie podłączaj dodatkowego mocniejszego odbiornika bezpośrednio do cienkiego przewodu „po stacyjce”. Może to przeciążyć stacyjkę i uszkodzić instalację.

Przekaźniki - Niezbędny Element Nowoczesnej Instalacji

Przekaźnik to element, który rozdziela obwód sterujący od obwodu roboczego. Pozwala on przełączać większy prąd małym sygnałem sterującym, dzięki czemu nie obciąża się stacyjki ani cienkich fabrycznych przewodów. Mała wartość prądu załącza cewkę przekaźnika, a ta zamyka styk zasilający odbiornik większym prądem.

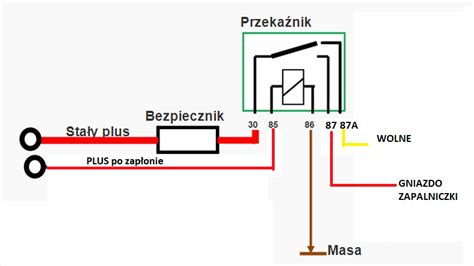

Najczęściej sygnał „po stacyjce” podaje się na cewkę przekaźnika (np. na zacisk 86), a zasilanie robocze do odbiornika prowadzi osobnym, grubszym przewodem przez bezpiecznik (np. na zacisk 30 i 87 przekaźnika). Zacisk 85 przekaźnika często podłącza się do masy (31).

Listwa Bezpieczników: Serce Bezpieczeństwa Elektrycznego

Funkcja i Znaczenie Bezpieczników

Poprawne rozmieszczenie i dobór bezpieczników to podstawa każdej instalacji elektrycznej. Bezpieczniki ograniczają skutki zwarć i przeciążeń w obwodach. Gdy prąd przekroczy bezpieczny poziom, wkładka topikowa lub wyzwalacz reaguje, przerywając przepływ energii. W praktyce oznacza to ograniczenie ryzyka pożaru, porażenia prądem lub trwałego uszkodzenia urządzeń wpiętych w obwód.

Niepozorny błąd przy podłączaniu bezpiecznika (zabezpieczenie nadprądowe) może skończyć się przegrzaniem instalacji albo uszkodzeniem sprzętu. Każdy bezpiecznik dobrany jest do konkretnego przekroju przewodów i charakterystyki obwodu. Schemat bezpieczników powinien uwzględniać podział obwodów na funkcjonalne sekcje instalacji, takie jak oświetlenie, gniazda akcesoriów, rozruch itp.

Budowa i Rozmieszczenie Skrzynki Bezpiecznikowej

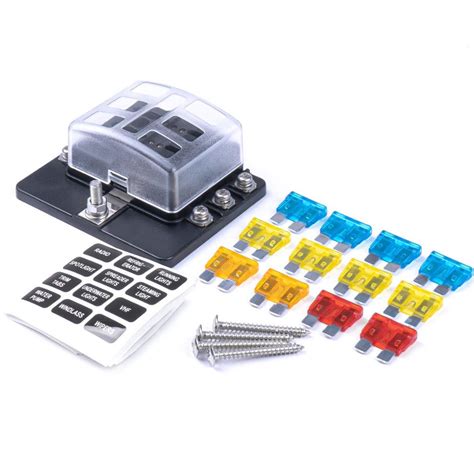

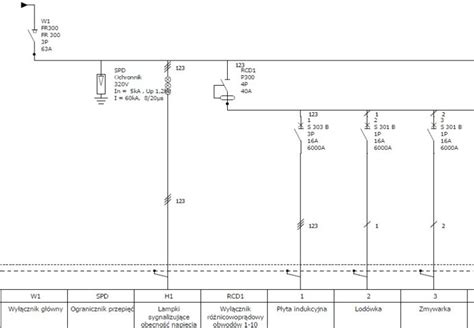

Skrzynka bezpiecznikowa nie może być tylko „zbiorem wyłączników” - musi być logicznie uporządkowana, czytelna i dostosowana do parametrów obwodów. Oprócz grubego kabla idącego do rozrusznika, należy puścić również 2 mniejsze prosto na bezpieczniki. Użytkownicy często kupują uniwersalne kostki bezpiecznikowe 6-pozycyjne. Od dołu mostkuje się pierwsze trzy i ostatnie trzy, a potem od poszczególnych bezpieczników rozchodzi się na poszczególne funkcje. U wielu konstruktorów największy zamontowany bezpiecznik to 30A, stosowany do zasilania świateł.

Przy projektowaniu i montażu trzeba zadbać o czytelne oznaczenia torów i odpowiednie rozmieszczenie bezpieczników. Kolejność nie może być przypadkowa. Oznaczenia muszą jednoznacznie wskazywać funkcję: gniazda, oświetlenie, itp. Warto stosować symbole graficzne i opisy tekstowe, odporne na ścieranie. Ważne, by każdy bezpiecznik miał czytelną etykietę i był powiązany z dokumentacją techniczną.

Prawidłowo zamontowana skrzynka bezpiecznikowa musi być zamknięta, zabezpieczona przed wilgocią i nieuprawnionym dostępem. Nie wolno blokować do niej dostępu ani prowadzić przez nią innych instalacji. Wnętrze powinno być uporządkowane, z czytelnie rozmieszczonymi torami i oznaczeniami.

Dobór Bezpieczników i Przekrojów Przewodów

Dobór bezpieczników zależy od rodzaju obciążenia, przekroju przewodu i charakterystyki prądowej. Zawsze trzeba obliczyć spodziewane natężenie i dobrać wkładkę z odpowiednim zapasem. Warto stosować zasadę, że bezpiecznik chroni przewody, nie urządzenie.

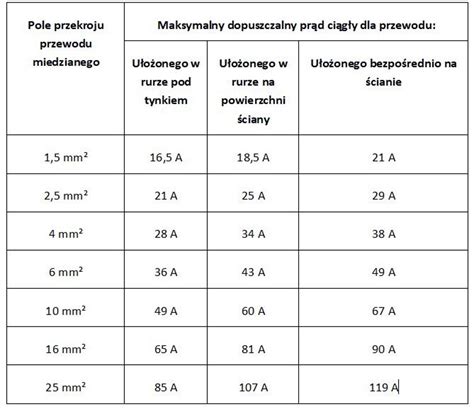

Przekrój przewodu dobiera się do poboru prądu i długości instalacji. Im większy pobór i dłuższy przewód, tym większy powinien być przekrój. Do małych odbiorników, jak pojedyncze gniazdo USB, zwykle wystarcza przewód o niewielkim przekroju. Problemy z oświetleniem, kogutem, gniazdem USB, wentylatorem kabiny albo dodatkowym halogenem bardzo często nie wynikają z awarii samego odbiornika, lecz z błędnego podłączenia do instalacji.

Dobrze przygotowana skrzynka to mniej awarii, łatwiej wykonane przeglądy i bezpieczeństwo użytkowników. Bezpieczna rozdzielnica zaczyna się od przemyślanego schematu. Właściwa kolejność elementów, dobór zabezpieczeń do charakteru obwodu i czytelne oznaczenia to fundament pracy każdego elektryka.

Projektowanie i Montaż Instalacji w Ciągniku SAM

Schemat Instalacji Elektrycznej

Przy tworzeniu schematu instalacji elektrycznej w ciągniku SAM, warto wzorować się na istniejących, prostych rozwiązaniach. Obwód ładowania można wziąć z pojazdu, z którego pochodzi alternator, a oświetlenie najlepiej zaadaptować ze schematu Fiata 125p lub C 330.

Schemat powinien zawierać wszystkie planowane elementy: oświetlenie (światła mijania, drogowe, postojowe), kierunkowskazy, klakson, gniazdo do przyczepy, rozrusznik, alternator oraz wszelkie dodatkowe odbiorniki, takie jak gniazdo USB, lampy robocze czy wentylator kabiny. Ważne jest, aby określić, czego oczekuje się od instalacji, zanim przystąpi się do jej tworzenia.

Podłączanie Dodatkowych Odbiorników

Aby poprawnie dołożyć odbiornik w ciągniku, należy pamiętać o trzech podstawowych zasadach:

1. Bezpiecznik montuj przy źródle zasilania: Bezpiecznik powinien znaleźć się jak najbliżej miejsca pobrania plusa, najlepiej kilka-kilkanaście centymetrów od punktu zasilania. Nie montuje się go dopiero przy odbiorniku, bo wtedy duży odcinek przewodu wcześniej pozostaje niezabezpieczony.
2. Większe obciążenia prowadź przez przekaźnik: Kogut LED o małym poborze prądu czasem można zasilić prostszym układem, ale dodatkowe lampy robocze, mocniejsze sygnały, wentylatory czy kilka urządzeń naraz lepiej podłączać przez przekaźnik. To odciąża stacyjkę i poprawia trwałość całego obwodu.
3. Zawsze dobieraj odpowiedni przekrój przewodu: Przekrój przewodu dobiera się do poboru prądu i długości instalacji. Im większy pobór i dłuższy przewód, tym większy powinien być przekrój. Do małych odbiorników, jak pojedyncze gniazdo USB, zwykle wystarcza przewód o niewielkim przekroju.

Masa (obwód 31) powinna być podłączona do pewnego, czystego punktu masowego, np. na ramie lub bloku silnika. Zabezpiecz przed korozją.

Wskazówki Praktyczne i Błędy do Unikania

Spore doświadczenie w budowie ciągników SAM pokazuje, że najwięcej człowiek uczy się na własnych błędach. Warto jednak unikać podstawowych pułapek. Słaba masa i złącza, brud, farba czy korozja to częste przyczyny problemów. Należy unikać cienkich przewodów, luźnych końcówek, źle dobranych punktów masy albo zamienionego zasilania sterowania. Zawsze warto miernikiem sprawdzić napięcie i ciągłość obwodów. Jeżeli chcesz bezpiecznie pracować z instalacją elektryczną w ciągniku, zapamiętaj prosty schemat: 30 to stały plus, 15 to plus po stacyjce, 31 to masa.
