Łożyska igiełkowe to istotne elementy układów mechanicznych, znajdujące zastosowanie w wielu gałęziach przemysłu, od motoryzacji po zaawansowaną automatykę. Ich wyjątkowa konstrukcja, pozwalająca na przenoszenie dużych obciążeń w ograniczonych przestrzeniach, czyni je niezastąpionymi w wielu aplikacjach. W niniejszym artykule omówimy szczegółowo, czym są łożyska igiełkowe, jakie mają zalety oraz gdzie i dlaczego znajdują zastosowanie, ze szczególnym uwzględnieniem traktorków kosiarek.
Czym są łożyska igiełkowe i jak działają?
Łożysko igiełkowe to specyficzny rodzaj łożyska tocznego, w którym elementy toczne mają kształt wąskich wałeczków, przypominających igiełki. Wyróżnia się ono niezwykle małym przekrojem poprzecznym w porównaniu z innymi typami łożysk, co pozwala na ich stosowanie w miejscach, gdzie przestrzeń jest mocno ograniczona. Te wałeczki cylindryczne, zwane igiełkami, mają niewielką średnicę w porównaniu do ich długości. Średnica igiełki nie przekracza wartości 6 mm, a jednocześnie długość igiełki jest większa niż trzy średnice.
Główną cechą tych łożysk jest ich duża nośność przy niewielkim przekroju poprzecznym. Igiełki są zazwyczaj lekko zataczane na końcach, aby zapobiegały zjawisku naprężeń szczytowych, co znacznie zwiększa eksploatacyjną trwałość łożyska. Łożysko igiełkowe doskonale sprawdza się w miejscach, gdzie dostępna przestrzeń jest ograniczona, a wymagane jest przenoszenie dużych obciążeń. Zasada działania łożyska igiełkowego polega na tym, że igiełki obracają się swobodnie wokół osi, redukując tarcie pomiędzy ruchomymi częściami maszyny.
Budowa i specyfika działania łożysk igiełkowych
Łożyska igiełkowe, będące odmianą łożysk tocznych, wyróżniają się specyficzną konstrukcją, która umożliwia ich zastosowanie w układach wymagających kompaktowych rozwiązań. Ich podstawowe elementy konstrukcyjne i funkcjonalność odgrywają kluczową rolę w ich wyjątkowej wydajności i wszechstronności.
- Elementy toczne (igiełki): Cienkie, wydłużone wałeczki przypominające igły, o średnicy mniejszej niż 10 milimetrów.
- Ich mały przekrój poprzeczny umożliwia zmniejszenie całkowitych wymiarów łożyska, co czyni je idealnym rozwiązaniem w aplikacjach o ograniczonej przestrzeni.
- Zwiększona powierzchnia kontaktu z pierścieniami pozwala na przenoszenie dużych obciążeń, zarówno poprzecznych, jak i wzdłużnych, przy zachowaniu wysokiej trwałości.
- Precyzyjne wykonanie i polerowanie zmniejszają tarcie oraz zużycie podczas pracy, co znacząco wydłuża żywotność łożyska. Zaokrąglenie na końcach przeciwdziała zaklinowaniu między pierścieniem wewnętrznym i zewnętrznym.
- Pierścienie: Stanowią ramę konstrukcyjną dla elementów tocznych.
- Pierścień wewnętrzny pełni funkcję prowadzącą, umożliwiając precyzyjny ruch elementów tocznych i ich równomierne rozłożenie w układzie.
- Pierścień zewnętrzny zabezpiecza elementy toczne i umożliwia montaż łożyska w obudowie lub innym podzespole mechanicznym.
- W niektórych wariantach, szczególnie w cienkościennych łożyskach igiełkowych, pierścienie są dodatkowo obrabiane, co pozwala na zmniejszenie masy i objętości komponentu bez utraty jego nośności.
- Koszyk: Element wspierający, który odgrywa kluczową rolę w zapewnieniu płynnej pracy łożyska.
- Utrzymuje igiełki w odpowiednim rozstawie, zapobiegając ich wzajemnemu stykowi i redukując tarcie.
- Minimalizuje tarcie wewnętrzne, dzięki czemu łożysko może pracować przy dużych prędkościach obrotowych bez ryzyka przegrzewania się.
- Zapewnia równomierne rozłożenie obciążenia na wszystkie igiełki, co zwiększa trwałość całego układu. Koszyki łożysk igiełkowych wykonywane są z niskowęglowych odmian stali lub z mosiądzu o wysokiej trwałości.
Konstrukcja łożysk igiełkowych pozwala na ich szerokie zastosowanie w przemyśle motoryzacyjnym, maszynowym oraz w precyzyjnych urządzeniach, gdzie wysoka trwałość, kompaktowe wymiary i niezawodność są kluczowe. Łożyska igiełkowe są w stanie przenosić zarówno obciążenia poprzeczne (w układach wałków napędowych, przekładniach czy rolkach transportowych), jak i wzdłużne (szczególnie w wariantach kombinowanych, gdzie dodatkowe komponenty przejmują siły osiowe). Wyróżniają się także odpornością na deformacje w warunkach dużych obciążeń dynamicznych, niskim współczynnikiem tarcia oraz możliwością pracy w trudnych warunkach, takich jak wysoka prędkość obrotowa, brak osiowości czy ograniczone smarowanie.
Zalety łożysk igiełkowych
Łożysko igiełkowe precyzyjne to niezwykle wszechstronny komponent, którego zalety są nieocenione w wielu branżach przemysłu. Przede wszystkim wyróżnia się:
- Kompaktowość: Mały przekrój poprzeczny i możliwość zastosowania w miejscach o ograniczonej przestrzeni montażowej.
- Wysoka nośność: Zdolność do przenoszenia dużych obciążeń promieniowych dzięki liniowemu kontaktowi igiełek z bieżniami.
- Duża sztywność: Łożyska te są bardzo sztywne, co zwiększa ich odporność na deformacje.
- Niskie tarcie: Tarcie toczne nie zależy bezpośrednio od prędkości, co pozwala na pracę przy dowolnych prędkościach obrotowych.
- Precyzja i stabilność: Zapewniają minimalne luzy i wysoką dokładność obrotu.
- Odporność na przeciążenia: Konstrukcja pozwala na efektywne przenoszenie dużych obciążeń bez ryzyka uszkodzeń.
- Łatwość montażu i konserwacji: Modułowa konstrukcja często upraszcza instalację.
- Opłacalność: Niskie koszty produkcji w stosunku do ich wydajności.
Wady łożysk igiełkowych
Mimo licznych zalet, łożyska igiełkowe mają również pewne ograniczenia:
- Zwiększony poziom hałasu: Zwłaszcza w porównaniu z łożyskami kulkowymi.
- Ograniczenia w przenoszeniu obciążeń osiowych: Przeważnie nie nadają się do przenoszenia dużych obciążeń osiowych, chyba że są to warianty kombinowane.
- Wymagania dotyczące powierzchni: W przypadku łożysk bez pierścienia wewnętrznego lub zewnętrznego, miejsca łożyskowania (wał lub obudowa) muszą mieć wystarczającą twardość i spełniać wysokie wymagania dotyczące dokładności wymiarowej i współosiowości.
- Wrażliwość na zanieczyszczenia: Cząstki brudu czy pyłu mogą negatywnie wpływać na działanie i prowadzić do szybszego zużycia.
- Ograniczenia prędkości i temperatury: Nadają się do wysokich prędkości i temperatur tylko w ograniczonym zakresie, szczególnie w łożyskach z pełną liczbą wałeczków, gdzie elementy toczne mogą ocierać się o siebie.
Rodzaje łożysk igiełkowych
Choć różni producenci łożysk podają własne klasyfikacje łożysk igiełkowych, istnieje kilka podstawowych rodzajów.
Łożyska cienkościenne
Charakteryzują się głęboko tłoczonym pierścieniem zewnętrznym, który jest wytwarzany przez formowanie z blachy stalowej. Mają bardzo małą wysokość przekroju poprzecznego przy dużej nośności. Z reguły nie mają pierścienia wewnętrznego. Występują w odmianach przelotowych (otwartych z obu stron) i nieprzelotowych (zamkniętych z jednej strony). Są idealne do zastosowań w bardzo ciasnych przestrzeniach, gdzie brakuje miejsca na pierścień wewnętrzny. Wysoka precyzja obudowy jest kluczowym wymogiem przy ich stosowaniu.
Łożyska masywne
Posiadają masywny pierścień zewnętrzny, co zwiększa ich sztywność. Są to wyroby przenoszące obciążenia promieniowe i cechujące się dużą sztywnością. Ich pierścienie są na tyle grube, że zawierają w sobie igiełki i cały koszyk, które stanowią nierozłączną całość. Są idealnym rozwiązaniem tam, gdzie występują wysokie prędkości obrotowe, duże obciążenia i gdzie wymaga się dokładnej tolerancji roboczej. Oferta rynkowa obejmuje wersje z pierścieniem wewnętrznym, jak i bez niego. Warto wspomnieć o odmianie z rozłącznym pierścieniem, który można montować pojedynczo.
Złożenia igiełkowe
To podstawowy element składowy niemal każdego łożyska igiełkowego, o bardzo prostej konstrukcji (igiełki i koszyk są nierozłączne), dużej nośności i zdolności dopasowywania się do elementów współpracujących. Są to łożyska pozbawione pierścienia wewnętrznego i zewnętrznego, w których igiełki toczą się bezpośrednio po wale (czopie wału). Oznacza to, że wał taki staje się częścią łożyska, co pociąga za sobą konieczność jego odpowiedniego przygotowania (twardość, chropowatość powierzchni, struktura i skład chemiczny). Złożenia igiełkowe trafiają bardzo często do korbowodów w niewielkich silnikach, gdzie działają na nie szybkie zmiany obciążenia i jego kierunku oraz wysoka temperatura.
Łożyska igiełkowe wzdłużne
Składają się z koszyka igiełkowego i pierścienia, w którym igiełki ułożone są promieniście. Stosuje się je tam, gdzie powierzchnie czołowe przylegających do siebie części urządzenia służą za bieżnię dla igiełek. Przenoszą duże obciążenia osiowe i udarowe, a przy tym zajmują bardzo mało miejsca. Nie dopuszczają żadnej niewspółosiowości kątowej między wałem a oprawą.
Łożyska igiełkowe kombinowane (hybrydowe, zespolone)
To kolejna istotna grupa łożysk, łącząca w sobie cechy i konstrukcje dwóch typów łożysk w jednym wyrobie, np. łożysk igiełkowych z kulkowymi lub wałeczkowymi. W tego rodzaju hybrydach część igiełkowa przejmuje obciążenia promieniowe, a część z kulkami bądź wałeczkami - obciążenia osiowe. Najczęściej spotykane są modele igiełkowo-kulkowe, igiełkowo-walcowe wzdłużne oraz igiełkowo-kulkowe skośne. Te specjalne łożyska kombinowane montuje się najczęściej bez wewnętrznego pierścienia.
Łożyska igiełkowe kombinowane to świetne rozwiązania dla aplikacji, w których występują bardzo duże obciążenia poprzeczne i mniejsze osiowe przy ograniczonym miejscu. Charakteryzują się wysoką nośnością, kompaktowymi rozmiarami, wszechstronnością zastosowań, wysoką precyzją i stabilnością, odpornością na przeciążenia, możliwością pracy w trudnych warunkach oraz łatwością montażu i konserwacji. Często są stosowane bez pierścienia wewnętrznego.
Smarowanie i materiały
Smarowanie
Na płynność pracy, zużycie i zarazem szczelność łożysk igiełkowych decydujący wpływ ma smarowanie. Stosuje się je przede wszystkim dla zmniejszenia tarcia, co ma niebagatelny wpływ na żywotność łożyska. Smarowanie przy właściwej lepkości i grubości warstwy oleju wpływa też na zwiększenie żywotności zmęczeniowej łożysk. Pomaga też w zapewnieniu odpowiedniego rozkładu ciepła i zapobiega do pewnego stopnia przegrzaniu. Smarowanie przeciwdziała dostawaniu się niepożądanych cząsteczek, drobinek i pyłów do łożyska, pełniąc funkcję zabezpieczenia antykorozyjnego.
Łożyska igiełkowe uszczelnione, zarówno cienkościenne, jak i z obrabianymi pierścieniami, są nasmarowane fabrycznie smarem plastycznym na bazie oleju mineralnego w zagęszczaczu złożonego mydła litowego, o klasie konsystencji NLGI 2 do 3. Temperatury pracy łożysk nasmarowanych uszczelnionych są ograniczone przez materiał uszczelnienia od -20 do +100°C. Nowoczesne rozwiązania, takie jak te stosowane przez SKF (Solid-Oil) i IKO (Capilube), wykorzystują tworzywo polimerowe z milionami mikroporów, które utrzymują olej, zapewniając większy zapas środka smarującego i ochronę przed zanieczyszczeniami oraz wodą, eliminując potrzebę dodatkowego smarowania.
Materiały
Dla żywotności i sprawności każdego łożyska kluczowe są materiały zastosowane do jego wytworzenia. Pierścienie i igiełki wykonuje się z reguły ze stali chromo-węglowych z domieszkami siarki, manganu czy molibdenu. Łożyska przeznaczone do pracy pod bardzo dużymi obciążeniami wykonuje się z niskowęglowych stali przeznaczonych do nawęglania i uzupełnianych chromem, niklem oraz molibdenem. Łożysko igiełkowe pracujące w wysokich temperaturach często wykonane jest ze stali szybkotnącej. Koszyki łożysk igiełkowych wykonywane są z niskowęglowych odmian stali lub z mosiądzu o wysokiej trwałości.
Zastosowanie łożysk igiełkowych, w tym w traktorkach kosiarkach
Łożyska igiełkowe znajdują zastosowanie wszędzie tam, gdzie konstrukcja urządzenia lub mechanizmu oferuje bardzo niewielką, poprzecznie wąską przestrzeń dla łożyska, które musi się tam znaleźć. Ich zastosowania są bardzo szerokie i obejmują wiele branż.
W przemyśle motoryzacyjnym
W branży motoryzacyjnej łożyska igiełkowe odgrywają kluczową rolę w układach przenoszenia napędu, zapewniając niezawodność i trwałość w dynamicznych warunkach pracy pojazdów. Przykłady zastosowań to:
- Skrzynie biegów: Kompaktowe wymiary łożysk igiełkowych idealnie sprawdzają się w precyzyjnych układach zmiany biegów, przenosząc duże obciążenia w warunkach wysokiej prędkości obrotowej.
- Wały napędowe i przeguby Cardana: Umożliwiają efektywne przenoszenie sił, eliminując problemy wynikające z drgań czy niewielkiego braku osiowości. Są odporne na duże zmienne obciążenia.
- Wirniki alternatorów: W większości aut wirnik alternatora jest łożyskowany w ten sposób. Alternator przy 3 tys. obr./min silnika osiąga ok. 12 tys. obr./min, co wymaga łożysk przenoszących duże obciążenia przy dużej prędkości obrotowej.
- Systemy wspomagania kierownicy: Niezbędna jest precyzja ruchu i wysoka trwałość, co zapewniają łożyska igiełkowe.
- Korbowody: W silnikach dwusuwowych, a także w czterosuwowych małej mocy, stosowanych w narzędziach ogrodniczych i piłach spalinowych.
W maszynach przemysłowych
W przemyśle maszynowym łożyska igiełkowe wykorzystywane są w urządzeniach, gdzie duża prędkość obrotowa, kompaktowe wymiary i wysoka wydajność są priorytetem:
- Maszyny drukarskie i dziewiarskie: Stosowane w rolkach transportowych, zapewniając precyzyjną pracę przy wysokiej prędkości obrotowej.
- Kompresory: Kluczowe w sprężarkach powietrza, gdzie wymagana jest wysoka trwałość i zdolność do przenoszenia dużych obciążeń przy zachowaniu kompaktowych wymiarów.
- Obrabiarki, prasy, frezarki: Wykorzystywane w różnych typach maszyn przemysłowych.
- Przemysł stalowy: Łożyskowanie rolek w odlewarkach ciągłych.
- Środki transportu kolejowego: Elementy układów hamulcowych czy skrzynie wałków osiowych w lokomotywach.

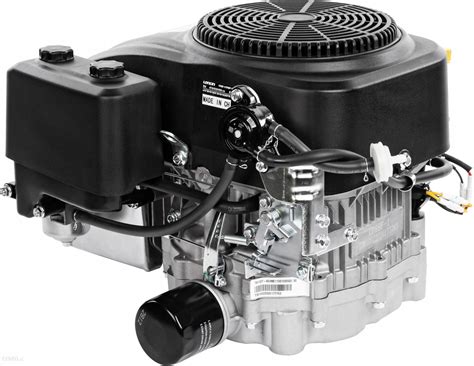

W narzędziach i urządzeniach ogrodniczych (traktorki kosiarki)
W narzędziach robotniczych oraz urządzeniach ręcznych łożyska igiełkowe są niezastąpione ze względu na swoje kompaktowe wymiary, odporność na trudne warunki pracy i wysoką nośność. Traktorki kosiarki są doskonałym przykładem zastosowania tych łożysk.
- Kosiarki i traktorki kosiarki: W kosiarkach, gdzie występują duże obciążenia dynamiczne (np. ostrze kosiarki, wały napędowe), łożyska igiełkowe zapewniają stabilność ruchu wałków napędowych, a także odporność na wibracje i zmienne obciążenia. Dzięki ich zastosowaniu kosiarki mogą działać bezawaryjnie przez długi czas. Zapewniają niezakłóconą pracę i duże prędkości obrotowe przy niewielkich przestrzeniach.
- Narzędzia spalinowe i elektryczne: Urządzenia takie jak piły łańcuchowe, wiertarki spalinowe, elektronarzędzia budowlane (szlifierki kątowe, młoto-wiertarki elektropneumatyczne) wymagają łożysk, które radzą sobie z wysokimi temperaturami i dużymi prędkościami obrotowymi.
Dążenie do budowy coraz bardziej zwartych i lekkich maszyn, takich jak traktorki kosiarki, jest możliwe dzięki łożyskom igiełkowym. Zapewniają one oszczędności materiałów i energii. Coraz lepsza jakość, trwałość i nośność łożysk igiełkowych powoduje, że są stosowane tam, gdzie jeszcze niedawno takie aplikacje były niemożliwe.
Producenci łożysk igiełkowych
Na rynku dostępna jest szeroka gama łożysk igiełkowych od renomowanych producentów. Szczególnie polecane są rozwiązania oferowane przez marki INA i NTN.
- INA: Jest jednym z wiodących producentów łożysk igiełkowych kombinowanych. Oferuje szeroką gamę produktów, które charakteryzują się wysoką jakością i niezawodnością, w tym łożyska igiełkowo-walcowe wzdłużne, igiełkowo-kulkowe wzdłużne i igiełkowo-kulkowe skośne.
- NTN: To kolejna renomowana marka oferująca łożyska igiełkowe kombinowane. W ofercie firmy znajdują się rozwiązania składające się z łożysk igiełkowych oraz dodatkowych pierścieni z igiełkami.
- SKF: W swoich materiałach katalogowych SKF podaje informacje dotyczące niewspółosiowości i oferuje innowacyjne rozwiązania smarowania, takie jak Solid-Oil.
Nowe technologie (X-life)
Firma Schaeffler Polska wprowadziła na rynek łożyska X-life (produkty Premium marek INA i FAG). Dzięki najnowocześniejszym technikom produkcyjnym uzyskano lepszą i równomierniejszą powierzchnię w całej strefie styku elementów tocznych i bieżni. Przekłada się to na zmniejszone tarcie, obniżoną temperaturę w łożysku, zmniejszenie zużycia środków smarnych, podwyższenie nośności dynamicznej oraz podniesienie nominalnego okresu żywotności. Łożyska X-life umożliwiają również zmniejszanie wymiarów węzła łożyskowego.
