Łożysko prowadzące łańcuch wózka widłowego: kluczowy element dla płynnej pracy

Wózki widłowe, stosy i wózki podnośnikowe to nieodzowne pojazdy przemysłowe, które odgrywają kluczową rolę w przenoszeniu ładunków, często również w pionie, dzięki ich wytrzymałym platformom załadunkowym. Płynna praca, trwałość i odporność na intensywne użytkowanie tych maszyn w dużej mierze zależą od jakości zastosowanych komponentów. Nasze łożyska do paleciaków i wózków widłowych to starannie dobrane części, które gwarantują niezawodność.

Łożysko prowadzące łańcuch w wózku widłowym, podobnie jak inne elementy masztu, jest kluczowe dla bezpieczeństwa i efektywności pracy. Zaniedbanie jego stanu technicznego może prowadzić do poważnych awarii, przestojów, a w konsekwencji do strat finansowych.

Rodzaje łożysk i ich zastosowanie

Rynek oferuje różnorodne typy łożysk, z których każde ma swoje specyficzne zastosowanie:

• Łożyska kulkowe: charakteryzują się wysoką wydajnością i płynnością ruchu, co czyni je uniwersalnym wyborem w wielu zastosowaniach.
• Łożyska igiełkowe: są idealnym rozwiązaniem tam, gdzie wymagane jest wsparcie w obszarach o ograniczonej przestrzeni, oferując dużą nośność przy niewielkich wymiarach.
• Łożyska rolkowe z odchodzącą bieżnią wewnętrzną: to specjalistyczny typ łożyska, gdzie bieżnia wewnętrzna jest odseparowana od rolek, co może wpływać na specyficzne właściwości pracy.

Nasza oferta łożysk do paleciaków obejmuje szeroki wybór, w tym łożyska kulkowe, toczne i nierdzewne, dostosowane do różnorodnych potrzeb i warunków pracy.

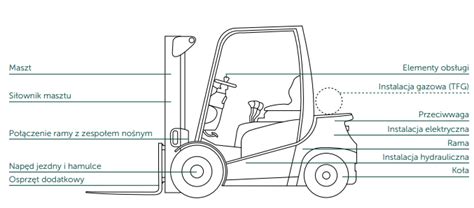

Elementy masztu: serce wózka widłowego

Elementy masztu odgrywają kluczową rolę w bezpieczeństwie i efektywności wózków widłowych, stosów i wózków podnośnikowych. W JVD Parts wybieramy wyłącznie komponenty najwyższej jakości, wykonane z trwałych materiałów, odpornych na najtrudniejsze warunki eksploatacji. Nasze łańcuchy, łożyska ślizgowe i inne części masztu zapewniają długotrwałe działanie i minimalizują ryzyko awarii, przyczyniając się do płynności procesów biznesowych.

Maszt jest jednym z najdroższych zespołów w wózku widłowym, zaraz po układzie napędowym. Jego stan techniczny ma bezpośredni wpływ na bezpieczeństwo operatora i przewożonego ładunku.

Dlaczego maszt i łańcuchy decydują o opłacalności zakupu wózka?

W przypadku zakupu używanego wózka widłowego, zaniedbany maszt, nawet przy dobrym silniku i estetycznym wyglądzie, może okazać się kosztowny w naprawie. Typowe koszty przy poważniejszych usterkach obejmują:

• Komplet łańcuchów podnoszenia: od kilkuset do kilku tysięcy złotych.
• Rolki masztu, ślizgi, sworznie i zestawy regulacyjne: często kilka tysięcy złotych, wliczając robociznę.
• Szlifowanie lub wymiana profili masztu po kolizji: w skrajnych przypadkach bardziej opłacalna jest wymiana całego masztu.
• Regeneracja lub wymiana siłowników podnoszenia i wysuwu: koszty uszczelnień, tłoczysk i tulei prowadzących.

Do tego należy doliczyć koszty przestojów i organizacji pracy magazynu. Z ekonomicznego punktu widzenia, lepiej dopłacić do wózka z zadbanym masztem, niż kupić „okazyjnie” egzemplarz z zaawansowanym zużyciem sekcji i łańcuchów.

Bezpieczeństwo operatora i ładunku a stan masztu

Maszt odpowiada za utrzymanie ładunku na znacznej wysokości. Nadmierne luzy, pęknięcia profili, rozciągnięte łańcuchy czy krzywa karetka bezpośrednio wpływają na bezpieczeństwo. W przeciwieństwie do silnika, który może po prostu „słabnąć”, maszt potrafi zaskoczyć nagłą awarią.

Niebezpieczne scenariusze obejmują:

• Pęknięcie sworznia lub łańcucha i gwałtowne opadnięcie karetki lub wideł.
• Zablokowanie jednej z sekcji masztu podczas podnoszenia, co prowadzi do pochylenia ładunku.
• Znaczny luz boczny masztu, powodujący „bujanie” palety przy dużej wysokości i spadanie towaru.
• Nierównomierna praca łańcuchów, skutkująca skręceniem karetki i dodatkowymi przeciążeniami.

Stan masztu i łańcuchów ma również znaczenie podczas okresowych kontroli Urzędu Dozoru Technicznego (UDT). Zbyt duże zużycie, widoczne pęknięcia lub luzy mogą skutkować negatywnym wynikiem badań i zakazem eksploatacji do czasu usunięcia usterek.

Wpływ masztu na realną nośność i stabilność wózka

Nośność podana na tabliczce znamionowej wózka jest wartością teoretyczną. Gdy maszt jest zużyty, pogięty lub ma nadmierne luzy, realna bezpieczna nośność spada. Przy maksymalnym wysunięciu masztu cała konstrukcja zaczyna pracować jak sprężyna, co może prowadzić do utraty stabilności bocznej lub czołowej.

Paradoksalnie, wiele firm skupia się na ocenie silnika, skrzyni biegów i opon, traktując maszt jako „coś, co podnosi”. Problemy często ujawniają się jednak na końcówkach zakresów pracy, przy dużych wysokościach, gdzie ukryte wady mogą generować znaczne koszty napraw.

Dlaczego skupianie się tylko na silniku i oponach bywa zgubne

Częsty scenariusz zakupu używanego wózka polega na sprawdzeniu silnika, biegów, hamulców i opon. Maszt jest zazwyczaj podnoszony tylko do połowy zakresu, co nie pozwala na wykrycie wielu wad.

Gdy maszt nie zostanie wybity na pełny skok, nie można ocenić:

• Krzywizn sekcji, które ujawniają się dopiero przy maksymalnym wysunięciu.
• Nadmiernego „bujania” spowodowanego rozciągniętymi łańcuchami.
• Miejscowych zatarć rolek lub ślizgów.
• Wycieków z górnych części siłowników, do których olej dociera dopiero przy pełnym wysuwie.

Wielu praktyków serwisowych przyznaje, że spora część „okazyjnych” wózków po pierwszym sezonie wymaga pakietu napraw masztu. Poświęcenie dodatkowych 30-40 minut na dokładne testy masztu i łańcuchów mogłoby zapobiec takim problemom.

Przykład z magazynu: cicha mina pod masztem

W jednym z magazynów wymieniano flotę używanych wózków. Jeden z egzemplarzy, wizualnie w świetnym stanie, po miesiącu eksploatacji zaczął generować głośne trzaski przy podnoszeniu powyżej 4 metrów. Przy pełnym wysuwie masztu operatorzy zgłaszali wyczuwalne „przeskoki”. Serwis ustalił, że ślizgi górnej sekcji były skrajnie zużyte, łańcuchy rozciągnięte nierównomiernie, a jedna z rolek miała wżery. Koszty napraw zniwelowały „okazję” zakupu.

Rodzaje masztów i co z nich „czytać” przed oględzinami

Zrozumienie typów masztów jest kluczowe przy ocenie stanu technicznego wózka widłowego.

Simplex, duplex, triplex - co to zmienia przy ocenie?

• Maszt simplex: pojedyncza sekcja podnosząca, bez wolnego skoku. Cała konstrukcja rośnie od razu wraz z ładunkiem.
• Maszt duplex: dwie sekcje, często z wolnym skokiem, umożliwiający pracę w niskich bramach i ładowanie na wysokich regałach.
• Maszt triplex: oferuje dużą elastyczność, ale jest bardziej wrażliwy na braki w smarowaniu, niewłaściwe regulacje i skutki kolizji.

Im więcej sekcji, tym więcej punktów potencjalnego zużycia: rolek, ślizgów, sworzni, prowadnic łańcuchów. Przed oględzinami warto sprawdzić typ masztu, wysokość podnoszenia, wysokość masztu złożonego oraz obecność wolnego skoku.

Wysokość podnoszenia, wolny skok i widoczność przez maszt

Wysoki maszt, choć kuszący możliwością ładowania wyżej, oznacza dłuższe profile, dłuższe łańcuchy i większą dźwignię działającą na konstrukcję, co przyspiesza zużycie. W wysokich masztach kluczowe jest również zapewnienie dobrej widoczności operatora. Deformacje masztu, nadspawy czy krzywe prowadnice mogą ograniczać widoczność, zwiększając ryzyko kolizji.

Maszty z wolnym skokiem (free lift) posiadają wewnętrzny siłownik, który podnosi karetkę bez zwiększania wysokości masztu. Jest to rozwiązanie idealne w halach z niskimi stropami, ale wymaga dodatkowej kontroli prowadnic siłownika, stanu tłoczyska i szczelności.

Maszty z przesuwem bocznym i osprzętem zintegrowanym

Mechanizm przesuwu bocznego (sideshift) ułatwia pracę operatorowi, ale dodaje kolejne punkty potencjalnego zużycia: dodatkowe prowadnice, rolki i punkty smarowania. Maszty zintegrowane wymagają szczególnie dokładnego sprawdzenia miejsc połączeń przesuwu z prowadnicami karetki.

Intensywna praca z osprzętem specjalnym (chwytaki, obrotnice, widły teleskopowe) oznacza większą masę ładunku, przesunięty środek ciężkości i pracę masztu w „cięższych warunkach”. W takich przypadkach należy stosować ostrzejsze kryteria oceny stanu technicznego masztu.

Kiedy „jak najwyżej i jak najtaniej” to zły wybór

Strategia zakupu najtańszego wózka z najwyższym możliwym masztem często kończy się kosztownymi naprawami. Wysoki maszt triplex na granicy dopuszczalnych parametrów nośności wózka będzie droższy w naprawie, częściej wymaga regulacji i jest bardziej wrażliwy na niewidoczne skrzywienia.

Lepszą strategią bywa wybór niższego, ale zdrowszego masztu, który pokrywa realne potrzeby pracy magazynu. Okazjonalne potrzeby pracy na skrajnych wysokościach można obsłużyć innym sprzętem.

Jak rodzaj masztu zmienia zakres oględzin

• Simplex: prostsze oględziny, skupiające się na prostoliniowości profilu, stanie rolek i prowadnic, oraz równomiernym zużyciu łańcuchów.
• Duplex: dodatkowa kontrola sekcji wewnętrznej i pracy wolnego skoku, weryfikacja płynności podnoszenia karetki.
• Triplex z wolnym skokiem: wymaga dodatkowych testów, w tym osobnych prób pracy samego wolnego skoku, przejścia z wolnego skoku do wysuwu sekcji, oraz pracy blisko maksimum zakresu.

Przygotowanie do oględzin - co zabrać i czego oczekiwać od sprzedawcy

Oględziny masztu i łańcuchów to proces wymagający uwagi i odpowiednich narzędzi.

Narzędzia i drobiazgi, które robią różnicę

Do dokładnej oceny stanu technicznego przydadzą się:

• Latarka lub czołówka: do oświetlenia trudno dostępnych miejsc, takich jak górne rolki, tylne krawędzie profili czy prowadnice łańcuchów.
• Miernik suwmiarka: do sprawdzania średnicy rolek, grubości ogniw łańcucha i porównywania stanu po obu stronach.
• Miara stalowa: do weryfikacji wysokości wolnego skoku, zakresu pracy i porównania ugięcia masztu na boki.
• Rękawice robocze: niezbędne do bezpiecznego badania elementów pokrytych smarem i rdzą.
• Aparat w telefonie: tryb wideo w zwolnionym tempie może pomóc w wykryciu nierównomiernego ruchu łańcuchów lub rolek.

Ocena stanu technicznego nie powinna ograniczać się do stwierdzenia „czy cieknie”. Przetarcie elementów i ponowna próba po kilku cyklach podnoszenia pozwala odróżnić stary wyciek od aktywnego problemu.

Dokumenty i informacje, których można domagać się z czystym sumieniem

Warto poprosić sprzedawcę o dokumentację serwisową, historię napraw oraz informacje o ewentualnych wymianach kluczowych elementów, takich jak łańcuchy czy części masztu.

Regularne kontrole i konserwacje są najlepszymi środkami przeciwdziałającymi usterkom i uszkodzeniom. Wymiana zużytych lub uszkodzonych komponentów, takich jak łożysko prowadzące łańcuch, powinna być przeprowadzana jak najszybciej, aby uniknąć przestoju maszyny i potencjalnych kosztów.

Wózki widłowe, stosy lub wózki podnośnikowe marek takich jak BT, CESAB, Crown, Hangcha, HYSTER, Jungheinrich, Linde, Mitsubishi, Nissan i Toyota, wymagają regularnej troski o wszystkie ich elementy, w tym te najmniej widoczne, jak łożyska prowadzące.

JVD Parts oferuje duży wybór wysokiej jakości elementów masztu od zaufanych marek. Zamówienie złożone do godziny 13:00, zazwyczaj dociera maksymalnie w ciągu 3 dni roboczych. W razie pytań dotyczących wyboru lub zamówienia, nasi specjaliści są do Państwa dyspozycji.
