Regulacja luzu zaworowego w silnikach maszyn budowlanych i urządzeń spalinowych

Silnik spalinowy to złożony mechanizm pracujący w ekstremalnie zmiennych warunkach termicznych. W procesie eksploatacji elementy metalowe, takie jak zawory i elementy rozrządu, nieustannie zmieniają swoje wymiary pod wpływem temperatury. Aby zapewnić prawidłową pracę jednostki, konieczne jest utrzymanie tzw. luzu zaworowego, czyli mikroskopijnej szczeliny pomiędzy elementem sterującym (dźwigienką, popychaczem lub krzywką) a trzonkiem zaworu.

Dlaczego regulacja luzu zaworowego jest kluczowa?

Luz zaworowy jest niezbędny, ponieważ elementy rozrządu rozszerzają się podczas nagrzewania. Prawidłowy luz umożliwia pełne domknięcie zaworu, co jest kluczowe dla szczelności komory spalania i utrzymania odpowiedniej kompresji.

  • Zbyt mały luz (lub jego brak): Prowadzi do niedomykania się zaworów. W efekcie zawór nie oddaje ciepła do gniazda, co grozi jego wypaleniem oraz uszkodzeniem gniazda zaworowego. Objawia się to problemami z rozruchem, nierówną pracą i spadkiem mocy.
  • Zbyt duży luz: Powoduje metaliczne stukanie („klepanie”) w rejonie pokrywy zaworów, głośniejszą pracę silnika oraz przyspieszone zużycie elementów mechanicznych (krzywek, dźwigienek) wskutek uderzeń.

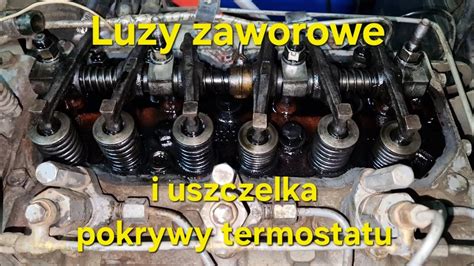

Schemat budowy głowicy silnika z zaznaczonym miejscem pomiaru luzu zaworowego między dźwigienką a trzonkiem zaworu

Standardowe wartości luzów zaworowych (wybrane silniki Komatsu)

Wartości luzów różnią się w zależności od modelu silnika i typu zaworu (dolotowy/wylotowy). Zawsze należy kierować się specyfikacją producenta.

Typ silnika Luz zaworu dolotowego Luz zaworu wylotowego
Seria 108 0,34 mm 0,66 mm
Seria 114 0,30 mm 0,61 mm

Metoda regulacji luzu zaworowego

Procedura regulacji powinna być wykonywana zgodnie z zaleceniami producenta, zazwyczaj na zimnym silniku. Ogólny schemat działań obejmuje:

  1. Demontaż pokrywy zaworów w celu uzyskania dostępu do mechanizmu rozrządu.
  2. Ustawienie wału korbowego w pozycji (np. GMP - górne martwe położenie), w której krzywka danego zaworu nie naciska na element sterujący.
  3. Pomiar luzu za pomocą szczelinomierza. Płytka powinna wchodzić w szczelinę z wyczuwalnym, lekkim oporem (tzw. metoda „na czuja”).
  4. W przypadku konieczności korekty: poluzowanie nakrętki zabezpieczającej, ustawienie śruby regulacyjnej, a następnie dokręcenie kontry.
  5. Weryfikację poprawności ustawienia poprzez ponowny pomiar szczelinomierzem.

Electric Motor Repair & Rebuild Instructions - Full Repair Process

Czynniki wpływające na zmiany luzów

Luzy zaworowe zmieniają się w czasie wskutek naturalnego zużycia współpracujących powierzchni. Szczególnym przypadkiem są silniki zasilane LPG, gdzie ze względu na wyższą temperaturę spalania dochodzi do zjawiska „osiadania” gniazd zaworowych. Prowadzi to do zmniejszania się luzu, dlatego w takich jednostkach interwały kontrolne należy skracać o połowę. W silnikach wyposażonych w hydrauliczne popychacze luz kompensowany jest automatycznie ciśnieniem oleju, jednak w przypadku hałasu lub spadku osiągów również wymagana jest profesjonalna diagnostyka.

Wskazówki serwisowe i diagnostyka

Regularna kontrola luzów to inwestycja, która chroni przed kosztownym remontem głowicy. Należy pamiętać, że zaniedbania, takie jak regulacja przy niewłaściwej temperaturze silnika czy pomylenie wartości dla zaworów ssących i wydechowych, mogą prowadzić do poważnych awarii. W przypadku silników typu B&S (np. w kosiarkach), gdzie konstrukcja często nie przewiduje klasycznej śruby regulacyjnej, serwisowanie może wymagać szlifowania trzonków zaworów lub frezowania gniazd.
