W niniejszym artykule przedstawiono szczegółową charakterystykę koparko-ładowarki JCB 3CX, opisując jej kluczowe parametry, zalety oraz innowacyjne rozwiązania technologiczne. Zebrane informacje mają na celu wsparcie w wyborze odpowiedniego agregatu do szerokiego zakresu prac budowlanych, ogrodniczych lub rolniczych.
Ogólne Dane Techniczne i Konstrukcja
Koparko-ładowarka JCB 3CX została zaprojektowana do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Konstrukcja maszyny charakteryzuje się wysoką wytrzymałością, co jest zasługą nadwozia i głównych elementów wykonanych z solidnych materiałów. Dzięki temu, agregat jest w stanie sprostać dużym obciążeniom podczas wykonywania różnorodnych zadań, takich jak prace budowlane, ogrodnicze, ziemne oraz załadunkowo-rozładunkowe.
Układy elektryczne i hydrauliczne są odpowiednio zabezpieczone przed potencjalnymi uszkodzeniami, co zwiększa niezawodność maszyny. Układ kierowniczy jest w pełni zhydraulizowany, a po zatrzymaniu silnika aktywuje się awaryjny układ kierowniczy. Maszyna oferuje dwa tryby kierowania:
- Skręt dwóch kół - przeznaczony do jazdy po drogach.
- Skręt czterech kół - umożliwiający łatwe manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.
Kierownica posiada skok 2¾ obrotu od oporu do oporu.
Specyficzna konstrukcja wysięgnika i tylnej rączki łyżki, które mają tę samą długość, pozwala operatorowi na kopanie w bliskiej odległości od maszyny, co przyczynia się do oszczędności paliwa.
Warto zaznaczyć, że parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Dlatego zawsze zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej przedstawiono ogólne parametry modelu JCB 3CX. Koparki JCB 3CX od różnych sprzedawców w Polsce można porównać na stronie Machineryline.

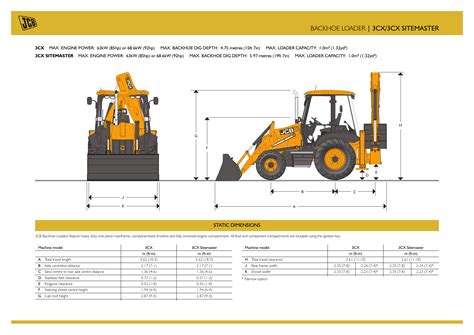

Szczegółowe Wymiary Koparko-Ładowarki JCB 3CX
Poniżej przedstawiono kluczowe wymiary koparko-ładowarki JCB 3CX, które są istotne przy planowaniu prac i transportu maszyny:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
Parametry Techniczne i Wydajność
Model JCB 3CX charakteryzuje się imponującymi parametrami technicznymi, które przekładają się na jego wysoką wydajność w różnorodnych zastosowaniach:
- Moc robocza: 63 kW / 85 KM
- Masa robocza: 7370 kg
- Maksymalna pojemność łyżki do kopania: 0,3 m³
- Szerokość łyżki do kopania: 60 cm
- Maksymalna pojemność łyżki do ładowania: 1 m³
- Szerokość łyżki do ładowania: 2,23 m
- Kąt obrotu łyżki: 201°
- Maksymalna głębokość kopania: 4,24 m
- Maksymalna prędkość: 37 km/h
- Maksymalna pojemność podnoszenia ładunku: 1850 kg
- Maksymalna wysokość podnoszenia ładunku: 3,23 m
- Pojemność zbiornika paliwa: 143 l
- Podwozie: Z napędem na wszystkie koła
- Skrzynia biegów: Mechaniczna/półautomatyczna
Średnie zużycie paliwa dla koparko-ładowarki JCB 3CX wynosi około 8 litrów na godzinę.
Specjalne Funkcje i Technologie
Koparko-ładowarka JCB 3CX jest wyposażona w szereg innowacyjnych funkcji, które zwiększają jej wydajność, ekonomiczność i komfort pracy:
- EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa może spaść nawet o 25% podczas jazdy po drogach.
- EcoLoad: Technologia ta umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika, znacznie zmniejszając zużycie paliwa.
- EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Skutkuje to zwiększeniem wydajności agregatu i zmniejszeniem zużycia paliwa podczas kopania o 15%.
- PowerSlide: Specjalny napęd hydrauliczny umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy, zwiększając elastyczność pracy.
- SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera on 1 butlę suchego azotu i akumulator hydrauliczny.
Do koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki (w tym uniwersalna łyżka szczękowa „6 w 1”, która kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy), widły, młoty hydrauliczne, sprzęt wiertniczy i frezy. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.
JCB 3CX Operational Video
Silnik JCB 3CX: Charakterystyka i Wydajność
Koparko-ładowarka JCB 3CX napędzana jest silnikiem wysokoprężnym Perkins 1004-40T. Jest to czterocylindrowa jednostka o pojemności 4 litrów. Układ napędowy osiąga maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Taka konfiguracja minimalizuje zużycie paliwa przy zachowaniu wysokiej wydajności.
W silniku zastosowano również zaawansowane rozwiązania poprawiające jego trwałość i obniżające koszty konserwacji:
- Filtr wody: Wbudowany w instalację.
- Zawór przeciwprądowy w filtrze oleju: Zapewnia dłuższe utrzymanie czystości oleju.
- System automatycznego czyszczenia filtra powietrza.
Dodatkowo, silnik wyposażony jest w system podgrzewania o mocy 240 W, co umożliwia szybki start nawet w bardzo niskich temperaturach. Skuteczny system chłodzenia i turbodoładowanie również przyczyniają się do optymalnej pracy. W najnowszych modelach zoptymalizowano system spalania paliwa, co pozwoliło zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejszyć zużycie paliwa.
Kolejna nowa funkcja - Torque Lock - pozwala zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i ewentualne naprawy.
Zasilanie Elektryczne i Systemy Kontroli
Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Koparka jest wyposażona w kompletną instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Kluczowe elementy systemu elektrycznego to:
- Akumulator o pojemności 115 A/godz., prawie bezobsługowy.
- Generator prądu przemiennego o mocy 75 A.
- Oświetlenie: 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar.
Obecny jest również audiowizualny system sygnalizacji, który informuje o poziomie i ciśnieniu oleju w silniku, stanie skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

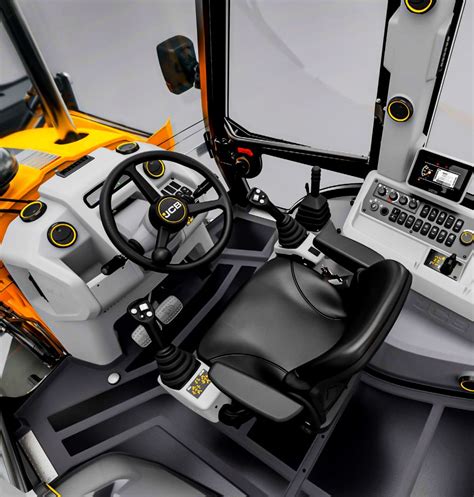

Kabina Operatora: Komfort i Bezpieczeństwo
Kabina operatora w JCB 3CX została zaprojektowana z myślą o maksymalnym komforcie i bezpieczeństwie. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny.
Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo operatora. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Komfort pracy zwiększają:
- Ogrzewanie i odmrażanie przedniej szyby oraz lusterek.
- Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB.
- Wbudowane systemy ogrzewania, klimatyzacji, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków. Joysticki obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Główne Modyfikacje Koparko-Ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, które różnią się konfiguracją i możliwościami montażu osprzętu:
- 3CX: Standardowy model ze stałą ramieniem.
- 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja z turbodoładowanym silnikiem wysokoprężnym o mocy 100 KM i teleskopowym uchwytem.
- 3CX Super: Posiada większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół (tylne koła skręcają w przeciwną stronę do przednich), co znacznie poprawia manewrowość.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja jest przeznaczona do naprawy i konserwacji odcinków dróg.
