Walce Drogowe: Niezbędne Maszyny do Zagęszczania Nawierzchni i Gruntów

Walec drogowy to podstawowa maszyna budowlana, której nie może zabraknąć podczas realizacji robót drogowych, ziemnych oraz budowlanych. Służy do zagęszczania podłoża lub nawierzchni dróg poprzez nacisk i ruch wałów, które skutecznie ubijają materiał, eliminując puste przestrzenie. Walce drogowe to pojazdy inżynieryjne typu zagęszczarki używane do budowy dróg i fundamentów w celu kruszenia ziemi, żwiru, betonu lub asfaltu. Dzięki nim można szybko, skutecznie oraz precyzyjnie, z zachowaniem wysokiego poziomu bezpieczeństwa, realizować różnorodne prace.

Historia i Ewolucja Walców Drogowych

Od wieków ludzie poszukiwali sposobów na równomierne zagęszczanie gruntu. Wykorzystywane obecnie polskie walce drogowe sposobem działania przypominają maszyny budowlane używane w drugiej połowie XIX wieku. Wtedy jednak do zagęszczania gruntów stosowano urządzenia napędzane silnikiem parowym. Walce z silnikami spalinowymi pojawiły się na początku XX wieku. Współczesne maszyny do zagęszczania nawierzchni są znacznie bardziej zaawansowane, będąc efektem postępu technologicznego. Nowoczesne modele wyposażone są w silniki spalinowe lub hydrauliczne o mocy od 50 do 200 KM oraz intuicyjne systemy sterowania. Nowoczesne walce znacząco poprawiły efektywność prac drogowych, a przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję.

Rodzaje Walców Drogowych i Kryteria Podziału

Na rynku dostępnych jest wiele typów maszyn do utwardzania podłoża, każda z unikalnymi cechami dostosowanymi do specyfiki zadania. Podstawowego podziału tych maszyn możemy dokonać na podstawie kilku kryteriów, takich jak specyfika podłoża, sposób oddziaływania na podłoże, liczba osi i bębnów, sprężystość i kształt wałów, konstrukcja ramy czy wreszcie masa. Profesjonaliści dysponują szerokim wachlarzem rozwiązań - od lekkich urządzeń ręcznych po ciężkie maszyny gąsienicowe.

Podział ze względu na mechanizm oddziaływania na podłoże

• Walce statyczne: Oddziałują one na powierzchnie jedynie własną masą i na dość niewielką głębokość. Walce statyczne wykorzystuje się przede wszystkim do prac związanych z wykończeniem, a więc wygładzaniem nawierzchni drogi. Nie są w stanie skutecznie zagęszczać gruntu do dużych głębokości.
• Walce wibracyjne: Oddziałują na powierzchnie w sposób statyczny oraz dynamiczny - i dzieje się to jednocześnie. Walce wibracyjne wyposażone są w specjalne mechanizmy wewnątrz wałów, które wprawiają je w wibracje o częstotliwości do 50 Hz. Drgania wałów, przekładają się na dodatkowy ruch cząsteczek gruntu, który zaczyna zachowywać się podobnie do cieczy. To pozwala zagęszczać grunt do głębokości nawet czterech metrów. Wiele walców wibracyjnych ma wibrator kołowy zainstalowany w gładkich bębnach. Są one częściej stosowane w aplikacjach z ziarnistą warstwą bazową.

Podział ze względu na kształt i sprężystość wałów

• Gładkie wały: Idealnie sprawdzają się przy końcowym wygładzaniu nawierzchni i tworzeniu gładkich powierzchni.
• Wały z wypustkami (okołkowane): Skuteczne w zagęszczaniu gruntów spoistych i niespoistych, np. ziemi czy gliny. Mogą być również używane do kruszenia skał.
• Wały ogumione (pneumatyczne): Zamiast tradycyjnych bębnów kołowych, te walce zawierają wiele rzędów ciasno rozmieszczonych opon pneumatycznych zarówno z przodu, jak i z tyłu maszyny. Opony te są również przesunięte, aby wywierać nacisk zagęszczający na całej szerokości maszyny. Gumowe opony pokrywają 80% powierzchni i utrzymują stałe ciśnienie na całej szerokości. Miękkie materiały i lekko zagęszczone gleby są idealne dla tych walców, sprzyjając dobremu wiązaniu warstw w konstrukcji asfaltowej. Możliwe jest dodawanie lub usuwanie pakietów tłucznia w celu zwiększenia ich wydajności.

Podział ze względu na konstrukcję i liczbę bębnów

Pod względem konstrukcji najczęściej wykorzystuje się walce dwuosiowe z ramą sztywną lub przegubową. Maszyny zwykle wyposażone są w jeden lub dwa bębny stalowe. Oprócz tego można wskazać walce o różnym napędzie, w tym m.in. sterowane z zewnątrz, prowadzone ręcznie i przyczepne.

• Walce jednobębnowe (walcowe): Posiadają jeden masywny bęben umieszczony na przedniej osi, natomiast na tylnej osi mają parę zwykłych kół. Są to najprostsze i najczęściej używane walce. Wyróżnia je wyjątkowa wszechstronność; częściej niż do asfaltu są wykorzystywane do różnego rodzaju prac ziemnych.
• Walce dwubębnowe (tandemowe): Wyposażone w dwa bębny z przodu i z tyłu (układ 1-2), idealne sprawdzają się przy pracach na asfalcie. Podczas jednego przejazdu dwukrotnie zagęszczają spiętrzony materiał.
• Walce trójwałowe: Gdzie środkowy element pełni funkcję dociskową.
• Walce ramowe: Obejmują wersje ze sztywną ramą (większa stabilność na płaskich powierzchniach) i przegubowe (umożliwiające pracę na nierównym terenie, np. skarpach).
• Walce kombinowane (kombi): To opcja pośrednia, będąca połączeniem wibracyjnego walca dwubębnowego z gładkim stalowym bębnem z walcem drogowym ogumionym. Są niezwykle wszechstronne, bo zapewniają jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie.

Mechanizm Działania i Kluczowe Parametry Techniczne

Sercem każdego walca drogowego jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele często wykorzystują hydraulikę tłoczkową, pracującą pod ciśnieniem do 350 bar, co pozwala na działanie z niespotykaną dotąd precyzją. Praca walca zazwyczaj przebiega w trzech etapach: najpierw następuje wstępne profilowanie terenu, następnie do akcji wkraczają wibratory udarowe (25-50 Hz), które zapewniają osiągnięcie optymalnej gęstości każdej warstwy.

Skuteczność walców drogowych zależy od wielu parametrów technicznych. Do kluczowych należą:

• Masa maszyny: Zależna od modelu, może wynosić od kilku do kilkudziesięciu ton. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania.
• Nacisk liniowy oraz średnica wałów: Kluczowe dla efektywności zagęszczania.
• Szerokość robocza bębna: Parametr decydujący o efektywności pokrycia terenu.
• Moc silnika: Odpowiedzialna za siłę napędową i zdolność do pracy w trudnych warunkach. Moc wytwarzana przez silnik i moc procesu zagęszczania nazywana jest mocą silnika walca drogowego. Walce z silnikami turbo-diesel spełniające normy UE co do emisji spalin zapewniają wysoką wydajność.
• System wibracji: Pozwala na dynamiczne zagęszczanie, zwiększając skuteczność. Walec może oddziaływać na podłoże nawet do czterech metrów głębokości, co jest zależne od modelu maszyny i jej masy własnej.

Nowoczesne rozwiązania konstrukcyjne często obejmują napęd na wszystkie wały, co znacznie poprawia efektywność. Przy zagęszczaniu konkretnego gruntu można uzyskać jego optymalną elastyczność, osiągając dowolną amplitudę mierzoną od 0 do maksymalnej wartości, jaką może uzyskać wybrany walec. Przy produkowanych współcześnie maszynach taki pomiar może być bardzo dokładny. Walce drogowe powinny posiadać odpowiednią wielkość i masę, aby można je było łatwo przesuwać po drodze. Powinny również mieć silnik o dużej mocy, który będzie w stanie napędzać walec z odpowiednią siłą. Kolejną ważną cechą jest to, że walec powinien być wyposażony w system hydrauliczny lub pneumatyczny do regulacji ciśnienia na drodze.

Znaczenie Zagęszczania w Budownictwie Drogowym

Prawidłowe zagęszczanie podłoża i nawierzchni ma kluczowe znaczenie dla trwałości dróg. Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%, co bezpośrednio przekłada się na wytrzymałość nawierzchni. Kluczowe znaczenie ma również temperatura pracy; dla mieszanek bitumicznych optymalny zakres to 110-140°C. Użycie odpowiedniego typu walca zwiększa trwałość drogi, poprawia jej równość oraz skraca czas potrzebny do wykonania pracy. Dobrze dobrany walec to podstawa sukcesu w każdym projekcie drogowym, co czyni tę kategorię maszyn kluczową dla branży budowlanej. Głównym celem stosowania walca drogowego jest stworzenie solidniejszego i stabilniejszego fundamentu pod projekty. Jeśli cząstki gleby lub asfaltu zostaną ściśnięte razem, aby ściśle się ze sobą upchać, zmniejsza się ryzyko przesunięcia, kruszenia się lub zapadania. W przypadku fundamentów ma to ogromne znaczenie dla stabilności budynku.

Przykłady i Specyfikacje Wybranych Modeli

Niemiecka firma Bomag ma ponad 60 lat doświadczenia w produkowaniu walców drogowych wibracyjnych oraz innego sprzętu do zagęszczania, asfaltu i robót ziemnych. Maszyny BOMAG to synonim jakości i doskonałej wydajności. Ich walce wibracyjne są z powodzeniem stosowane na całym świecie. Celem inżynierów Bomag jest ulepszanie każdej nowej generacji walców do asfaltu oraz zapewnienie jej większej wydajności i produktywności. Walce drogowe BOMAG charakteryzują się przemyślaną koncepcją maszyny, zastosowaniem pionierskich technologii i maksymalną trwałością. W maszynach wykorzystano wieloletnie doświadczenia ekspertów z Boppard w zakresie wydajnej techniki zagęszczania. Używane walce Bomag cieszą się bardzo dużym zainteresowaniem klientów.

Walce Drogowe Bomag - przegląd typów

Najwięcej ogłoszeń na platformie Mascus dotyczy modeli wibracyjnych: walców dwubębnowych i walców jednobębnowych. Nie brakuje też jednak innych maszyn, w tym walców drogowych ogumionych oraz typu kombi.

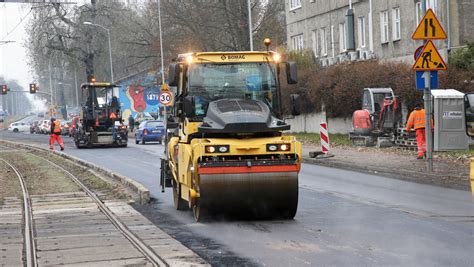

• Walce tandemowe Bomag: Nazywane też walcami dwubębnowymi, to najczęściej wykorzystywane maszyny do asfaltu. Są wydajne, ekonomiczne i mogą być stosowane praktycznie do wszystkich nowoczesnych materiałów asfaltowych, nawet na asfalcie z mastyksem grysowym (SMA) lub asfalcie niskotemperaturowym (NTA). Zastosowano w nich też nowoczesne systemy wibracji, które wyjątkowo szybko i delikatnie zapewniają odpowiednią gęstość i wytrzymałość materiału. Walce tandemowe Bomag z dwoma bębnami dwukrotnie zagęszczają spiętrzony materiał podczas jednego przejazdu. Zagęszczanie może być przy tym statyczne lub dynamiczne. Gama maszyn jest bardzo szeroka: od lekkich, kompaktowych walców Bomag do asfaltu (o masie do 5 t, idealne do prac remontowych i wykończeniowych w budownictwie drogowym oraz do budowy ścieżek i chodników, a także prac ogrodniczych i kształtowania krajobrazu), po średniej klasy maszyny oraz cięższe walce tandemowe z przegubowym układem kierowniczym (o masie od 5 t do 16 t) lub z ławą skrętną (o masie od 7 t do 10 t). Walce wibracyjne Bomag z ławą skrętną zapewniają szczególnie delikatne zagęszczanie warstwy asfaltu, zwłaszcza przy jeździe skosem, co zwiększa szerokość roboczą i ułatwia pracę przy przeszkodach.
• Walce jednobębnowe Bomag: Dzięki odpowiedniej masie własnej połączonej z nowoczesnymi technologiami wibracyjnymi, walce jednobębnowe Bomag oferują bardzo dobre parametry zagęszczania, nawet przy materiałach o wysokim kącie tarcia wewnętrznego. Co więcej, walce drogowe wibracyjne z systemem Variocontrol (wibrator kierunkowy) pozwalają dostosować amplitudę automatycznie lub ręcznie. Dostępne są z bębnami czterech rodzajów (gładki bęben, bęben okołkowany, bęben do kruszenia skał i bęben o przekroju wieloboku).
• Walce ogumione Bomag: Mogą być elastycznie balastowane, a dzięki efektowi ugniatania i walcowania powodowanemu przez gumowe opony sprzyjają dobremu wiązaniu warstw w konstrukcji asfaltowej. Poprzez elastyczne balansowanie, w tym regulację ciśnienia, można łatwiej dostosować maszynę do bieżących warunków pracy bez zmiany obciążenia. Są szczególnie odpowiednie do zastosowań w trudnym terenie i na glebach spoistych. Wyróżnia je też wysoki komfort pracy, łatwość obsługi i szybko reagujący sterownik jazdy.
• Walce kombinowane Bomag: Walce Bomag typu kombi zapewniają optymalne uszczelnienie oraz równomierne zagęszczenie asfaltu, zwłaszcza w przypadku mieszanek wrażliwych na zacieranie. Dodatkowe, opcjonalne osłony pozwalają zaś utrzymać temperaturę asfaltu przez dłuższy czas. Często ogłaszanym sprzętem w tej kategorii jest model BW 100 AC.

Inteligentne systemy wspomagania walców Bomag do budowy dróg pomagają operatorowi maszyny w jego codziennej pracy. Oprócz bogatego wyposażenia standardowego, walec do asfaltu Bomag można wyposażyć w szeroką gamę praktycznych opcji dodatkowych, które sprawiają, że praca z walcem wibracyjnym jest jeszcze bardziej komfortowa.

Przykładowe modele walców drogowych

Walec Drogowy Bomag BW 100 SCC-5

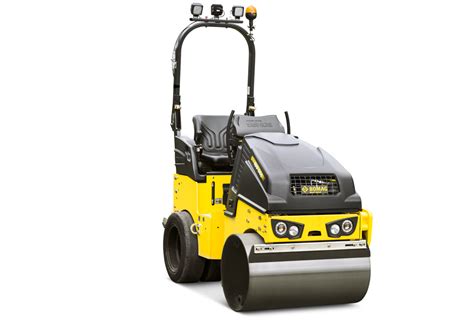

Bomag BW 100 SCC-5 to kompaktowy walec wykorzystywany do budowy ścieżek dla pieszych oraz podczas robót wykończeniowych w budownictwie drogowym. Coraz częściej znajduje zastosowanie również w pracach związanych z ogrodnictwem i kształtowaniem terenu. Cechą charakterystyczną walców marki Bomag z serii BW jest duży nacisk na ergonomię i wygodę pracy. Model BW 100 SCC-5 posiada przestronną platformę operatora z wygodnym fotelem i łatwo dostępnym panelem sterującym. Obsługa urządzenia jest prosta i intuicyjna, co w połączeniu z doskonałą widocznością krawędzi bębna sprawia, że z jego sterowaniem poradzi sobie każdy operator. Walec może zostać wyposażony w czujnik stopnia zagęszczenia gruntu lub wskaźnik temperatury asfaltu.

Walec Drogowy Bomag BW 120 AD-4

Bomag BW 120 AD-4 to model walca drogowego, który zapewnia wysoką efektywność i niezawodność w pracach drogowych. Charakteryzuje się doskonałym zagęszczeniem gruntów i asfaltu, co jest kluczowe przy przygotowywaniu podłoża pod nowe nawierzchnie. Dzięki kompaktowym wymiarom i zwrotności jest szczególnie przydatny w pracach na ograniczonych przestrzeniach, takich jak parkingi czy ścieżki rowerowe. Jest to kompaktowy walec drogowy, przeznaczony do zagęszczania różnych nawierzchni, takich jak asfalt czy ziemia. Dzięki stosunkowo niewielkim rozmiarom i dualnemu systemowi wibracji, maszyna ta jest idealna do prac na mniejszych i średnich placach budowy, a także przy remontach dróg i chodników. Solidna konstrukcja, wysoka wydajność oraz łatwość obsługi sprawiają, że jest to popularny wybór wśród firm budowlanych i drogowych. Dodatkowo, jego kompaktowe wymiary ułatwiają transport oraz manewrowanie w ciasnych przestrzeniach.

Specyfikacja i Dane Techniczne Bomag BW 120 AD-4

Walec AW 1100 E (marki Atlas)

Walec AW 1100 E (marki Atlas) to nowoczesny model urządzenia, ceniony za doskonałą jakość i sprawdzający się na każdej budowie. Jest to typ walca doskonale nadający się do utwardzania dróg, zapewniając gładką i równą nawierzchnię. Jest rekomendowany przez specjalistów i charakteryzuje się imponującymi parametrami technicznymi, co przekłada się na wysoką wydajność. Walce takie jak AW 1100 E mogą skutecznie zastąpić zagęszczarki, ponieważ doskonale zagęszczają grunt oraz warstwy nawierzchniowe.

Dane Techniczne Walca AW 1100 E

Model XS122PD to przykład innowacyjnego walca przeznaczonego do prac drogowych. Zastosowano w nim szereg nowoczesnych rozwiązań technologicznych, które znacznie usprawniają proces realizacji prac, a także wpływają na komfort zarządzania maszyną. Walec napędzany jest przez 4-cylindrowy silnik z bezpośrednim wtryskiem, chłodzony płynem, turbo-diesel, spełniający normy UE co do emisji spalin. Maszyna zapewnia statyczny nacisk liniowy o wartości 355 N/cm, obciążenie bębna - 7200 kg oraz siłę zagęszczania - 180 kN.

Zastosowanie Walców Drogowych w Praktyce

Walce drogowe wykorzystuje się nie tylko podczas prac drogowych, ale także w wielu innych dziedzinach, wszędzie tam, gdzie potrzebny jest mocny nacisk wałów na podłoże. Są one niezbędnym sprzętem w każdym projekcie budowlanym związanym z przygotowaniem i naprawą dróg, służąc do zagęszczania różnych materiałów, takich jak grunt, żwir, asfalt. Wybór odpowiedniego sprzętu zależy od skali projektu i specyfiki terenu. Od małych walców ręcznych po duże walcarki tandemowe - na rynku dostępne są urządzenia dostosowane do każdej potrzeby.

Główne obszary zastosowania obejmują:

• Budownictwo drogowe: Do zagęszczania gruntów, profilowania terenu, utwardzania warstw bitumicznych (masy nawierzchniowej) przy budowie i remoncie dróg, autostrad, ścieżek i chodników.
• Architektura krajobrazu i ogrodnictwo: Do kształtowania terenu, np. w ogrodach.
• Gospodarka odpadami: Na wysypiskach śmieci w celu maksymalizacji przestrzeni poprzez wyrównywanie terenu.
• Przemysł wydobywczy: Do tworzenia stabilnych ścieżek, które umożliwiają bezpieczny i łatwy transport materiałów, sprzętu i personelu.
• Rolnictwo: Rolnicy odnoszą duże korzyści z walców drogowych.

Walec drogowy działa za pomocą systemu zagęszczającego z funkcją wibracji. Może używać napędu hydraulicznego lub elektrycznego, w zależności od używanego modelu. Szybki obrót walca drogowego w połączeniu z wibracjami tworzy siłę zagęszczającą. Walec drogowy zazwyczaj porusza się z prędkością około 5 do 10 kilometrów na godzinę, ale może jechać szybciej lub wolniej w zależności od potrzeb projektu. Aby zapewnić płynną jazdę, ważne jest, aby walec drogowy poruszał się ze stabilną prędkością. Na początku gleba jest stosunkowo luźna, a wytrzymałość jest niska, dlatego zaleca się najpierw lekkie dociskanie. Wraz ze wzrostem gęstości gleby nacisk walca drogowego stopniowo wzrasta. Dlatego podczas pchania i rozprowadzania materiału glebowego pojazdy mechaniczne powinny być równomiernie rozmieszczone na całej szerokości nasypu, tak aby wypełnienie mogło być równomiernie wstępnie obciążone.

Obsługa i Konserwacja Walca Drogowego

Prawidłowa obsługa i regularna konserwacja walców drogowych są kluczowe dla ich długiej żywotności, bezpieczeństwa pracy i efektywności. Niewłaściwe użytkowanie może prowadzić do poważnych awarii, trudniejszych do naprawienia niż typowe zużycie.

Wymagane uprawnienia operatora

Aby legalnie obsługiwać walec drogowy, należy zdobyć odpowiednie uprawnienia. W tym celu trzeba odbyć kurs/szkolenie, które są zakończone egzaminami: teoretycznym, a następnie praktycznym. Kurs operatora walca przygotowuje do profesjonalnego nabycia kwalifikacji uprawniających do pracy w zawodzie operatora maszyn (do wszystkich rodzajów walca drogowego klasy III - pojemność do 2,5 m³). W trakcie szkolenia teoretycznego kursant zapoznaje się z wiedzą dotyczącą prawidłowej obsługi walca i właściwych zachowań podczas awarii. W części praktycznej szkolenia poznaje się budowę i sposób obsługi walca oraz testuje umiejętności uczestników jako kierowców takiej maszyny.

Codzienne kontrole i konserwacja

Przeprowadzenie oględzin walca drogowego może pomóc w znalezieniu małych problemów, zanim spowodują poważne awarie na placu budowy. Ważne jest, aby:

• System hydrauliczny: Zapewnić, że układ hydrauliczny działa i jest konserwowany. Sprawdzenie przewodów hydraulicznych i ich połączeń pod kątem oznak uszkodzeń lub nieszczelności pomoże zwiększyć wydajność na miejscu pracy.
• System hamowania: Testy hamulców (postojowego i roboczego) są jednymi z najważniejszych kontroli podczas codziennej inspekcji sprzętu budowlanego.
• Układ kierowniczy: Jest kolejnym kluczowym układem, który należy sprawdzić podczas codziennych inspekcji sprzętu, biorąc pod uwagę bezpieczeństwo placu budowy.
• System opon (w walcach pneumatycznych): Sprawdzać poziom środka uwalniającego w zbiorniku i upewnić się, że układ natryskowy pompy wodnej działa prawidłowo. Jeśli układ pompy wodnej nie działa prawidłowo, na bębnach i oponach pojawi się podbierak.
• Uzupełniać paliwo: Pod koniec każdego dnia ważne jest, aby zbiornik paliwa był pełny przed odstawieniem maszyny.
• Upewnić się, że zbiornik na wodę jest zasilany: Wyciek płynu w zbiorniku na wodę może spowodować przywieranie materiału do wałka i uczynić go bezużytecznym. Należy również uważać na wszelkie osady w rurach i dyszach.
• Utrzymywać bęben w czystości: Bęben jest najważniejszym aspektem walca, ponieważ bez niego maszyna nic nie robi.
• Prawidłowo obsługiwać maszyny: Zapewnia to przewidywalne zachowanie maszyny i minimalizuje ryzyko uszkodzeń.

Typowe problemy z walcami drogowymi obejmują wycieki z układu hydraulicznego, problemy z wibracjami bębna (głównie w części mechanicznej, np. uszkodzenie sprzęgła łączącego silnik wibracyjny z mimośrodem, pęknięcie wału wielowypustowego), awarie silnika i zużyte podzespoły. Konserwacja walca drogowego obejmuje regularne kontrole, smarowanie ruchomych części, sprawdzanie i regulowanie poziomu płynów, czyszczenie maszyny i wymianę zużytych lub uszkodzonych podzespołów.
