Wózek widłowy to jedno z najczęściej używanych urządzeń w magazynach, halach produkcyjnych oraz na placach budowy. Jego skuteczność i wydajność w dużej mierze zależą od masztu wózka widłowego, który jest kluczowym elementem w procesie podnoszenia ładunków. Maszt odpowiada bezpośrednio za podnoszenie, unoszenie i opuszczanie ładunków, co umożliwia składowanie towarów na wysokich regałach, pełniąc jednocześnie rolę stabilizatora i pomagając w utrzymaniu równowagi.
W niniejszym artykule przedstawimy szczegółowe informacje na temat rodzajów masztów, ich funkcji, parametrów oraz porady dotyczące wyboru i konserwacji odpowiedniego masztu. Skupimy się również na kluczowych zasadach bezpieczeństwa związanych z eksploatacją wózków widłowych, mających na celu ochronę zarówno operatorów, jak i osób postronnych.
Zastosowanie, funkcja i budowa masztu wózka widłowego
Maszty stosuje się zasadniczo we wszystkich wózkach widłowych i platformowych z funkcją podnoszenia (podnośnikowych, reach truck itp.). Wyjątek stanowią wózki unoszące towar na niewielką wysokość, takie jak ręczne paleciaki czy elektryczne wózki unoszące, oraz na przykład wózki z podnośnikiem nożycowym.
Funkcją masztu jest podnoszenie karetki z widłami na żądaną wysokość. Maszt jest integralną częścią układu podnoszenia. Układ ten składa się z karetki (płyty czołowej, do której przymocowuje się widły), wideł oraz łańcucha łączącego siłownik z karetką. Maszty dwu- i trzysekcyjne posiadają również dodatkowe siłowniki, które umożliwiają podnoszenie i opuszczanie ram wewnętrznych. Wiele masztów oferuje dodatkowe możliwości, takie jak przechylanie i przesuw towarów. Funkcja pochyłu dostosowuje kąt wideł, zapobiegając zsunięciu się ładunku, natomiast funkcja przesuwu bocznego umożliwia poziomy ruch wideł, co pozwala precyzyjniej umieszczać i ładować towary.
Rodzaje i parametry masztów wózków widłowych
Maszty w wózkach klasyfikuje się ze względu na liczbę sekcji składających się na kompletny element. Istnieją cztery główne typy masztów, które łatwo rozpoznać po liczbie segmentów, z których są zbudowane.
Typy masztów

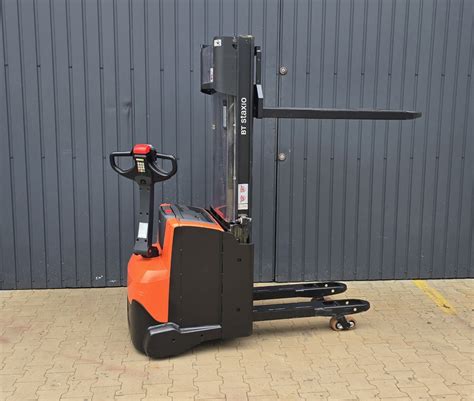

- Maszty pojedyncze (Simplex / Mono): Są zbudowane z jednego segmentu (ramy zewnętrznej, czasem tylko pojedynczej kolumny) i stosowane w wózkach masztowych i sztaplarkach. Charakteryzują się ograniczonym wolnym skokiem i służą do unoszenia ładunków na stosunkowo niskie wysokości, zazwyczaj maksymalnie do 2 metrów. Ich wysokość pozostaje niezmieniona podczas unoszenia ładunku.
- Maszty podwójne (Duplex): Składają się z ramy zewnętrznej i wewnętrznej. Jeżeli pożądana wysokość podnoszenia jest wyższa niż maksymalna wysokość podnoszenia pierwszej sekcji, boczne siłowniki wysuwają ramę wewnętrzną w górę, zwiększając w ten sposób wysokość masztu. Maszty typu duplex służą do podnoszenia ładunków na większe wysokości i są stosowane w wózkach widłowych o dużym udźwigu. Często oferują dodatkowo funkcję wolnego skoku.

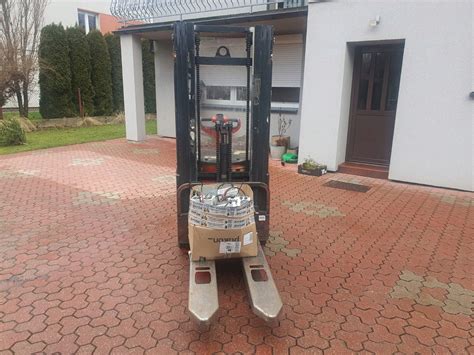

- Maszty potrójne (Triplex): Działają tak samo jak podwójne, z tą różnicą, że posiadają dwie ramy wewnętrzne (czyli łącznie trzy sekcje). Stosuje się je w miejscach, gdzie konieczne jest podnoszenie ładunku na bardzo duże wysokości, na przykład w magazynach wysokiego składowania.
- Maszty poczwórne (Quad / Teleskopowe): Są najbardziej zaawansowanym typem masztu, działają na tej samej zasadzie co maszty duplex, ale rozkładają się o dodatkowy trzeci lub czwarty segment. Zwiększa to ich całkowitą wysokość po rozłożeniu i umożliwia ładowanie i rozładowywanie ładunków zlokalizowanych bardzo wysoko.
Kluczowe parametry masztu
Najważniejszymi parametrami masztu są maksymalna wysokość podnoszenia, wysokość wolnego skoku oraz minimalna wysokość masztu (wysokość zabudowy).
- Maksymalna wysokość podnoszenia (MFH): Określa, na jaką wysokość można podnieść ładunek. W niektórych akumulatorowych wózkach podnośnikowych wynosi ona do 6 metrów, natomiast wózki typu reach truck mogą podnieść ładunek nawet na wysokość 12 metrów.
- Wolny skok (FL / FFL): Oznacza maksymalną wysokość, na którą można podnieść widły bez zwiększania wysokości zabudowy masztu. Jest to bardzo przydatna opcja, jeśli urządzenie ma pracować w przestrzeni o ograniczonej wysokości (na przykład przy załadunku ciężarówek lub w kontenerach transportowych). Wolny skok jest możliwy dzięki zastosowaniu pojedynczego siłownika pionowego, określanego również siłownikiem wolnego skoku.
- Wysokość zabudowy masztu (OALH): Minimalna wysokość masztu w stanie złożenia. Jest to parametr, który warto wziąć pod uwagę, jeśli wózek ma pracować lub przemieszczać się w miejscach z niskim stropem lub ograniczonym prześwitem.
- Maszt nieograniczający widoku: To maszt z funkcją wolnego skoku, wyposażony w dwa siłowniki po bokach masztu zamiast pojedynczego siłownika w jego środkowej części. Taki montaż eliminuje ograniczenie widoku, które może występować w standardowych konfiguracjach z centralnym siłownikiem, zwiększając tym samym bezpieczeństwo pracy.
Podczas wyboru masztu warto zwrócić uwagę także na widoczność z poziomu operatora, stabilność masztu oraz oczywiście jakość wykonania i trwałość całego urządzenia.
Konserwacja i najczęstsze usterki masztów
Odpowiednie użytkowanie i regularna konserwacja pozwalają zapobiec uszkodzeniu masztu i pozytywnie wpływają na jego żywotność, co jest kluczowe dla bezpieczeństwa. Najczęstsze problemy z masztami to odkształcenia i wgniecenia konstrukcji, kłopoty z płynnym podnoszeniem ładunku, opadanie uniesionego ładunku, niepokojące odgłosy wydawane podczas pracy czy ubytek oleju z siłowników (na przykład na skutek wycieku). Problemy te mogą być spowodowane długotrwałą eksploatacją (normalne zużycie przy prawidłowym korzystaniu z masztu) lub nieprawidłowym użytkowaniem urządzenia, zazwyczaj regularnym przeciążaniem.
Elementy wymagające regularnej kontroli
Poza okresowymi oględzinami, należy sprawdzić następujące elementy pod kątem zużycia:
- Łańcuchy: Stanowią element mechanizmu odpowiedzialnego za podnoszenie i obniżanie. Okresowy przegląd i konserwacja łańcuchów, w tym ich prawidłowe smarowanie, mają krytyczne znaczenie dla zachowania bezpieczeństwa pracy.
- Przewody hydrauliczne: Często są pomijane, lecz stanowią kluczową część układu hydraulicznego. Codzienna praca i czynniki środowiskowe mogą spowodować pogorszenie ich jakości i uszkodzenia, co może doprowadzić do wycieków i awarii. Należy okresowo sprawdzać przewody, korzystając z silnego źródła światła, aby wykryć potencjalne pęknięcia, wystrzępienia, uszkodzenia i wycieki. Zaleca się również proaktywną i częstą wymianę w celu zapewnienia optymalnej wydajności maszyny.
- Rolki masztu: Stanowią łożyska pomiędzy jego większymi segmentami. Tak jak inne rodzaje łożysk, należy je okresowo kontrolować. W przypadku uszkodzenia łożysk wałeczkowych, ich zablokowania lub przemieszczenia należy je wymienić.
- Siłowniki: Różne rodzaje masztów są wyposażone w siłowniki umożliwiające obsługę rozmaitych funkcji. Należy okresowo sprawdzać głowicę siłownika i tłoczysko pod kątem wycieków. W przypadku gromadzenia się płynu na zewnątrz siłownika, można użyć wody z płynem do mycia naczyń, aby sprawdzić, czy nie doszło do wycieku.
W przypadku awarii, możesz zdecydować się na wymianę masztu na nowy lub przeprowadzenie profesjonalnej regeneracji. W przypadku większości uszkodzeń, w tym pęknięć wynikających z eksploatacji, możliwe są naprawy spawalnicze oraz regeneracja masztu wózka widłowego, które stanowią doskonałą alternatywę dla kupna nowych części. Wózki widłowe oraz dźwignice w świetle obowiązującego prawa podlegają nadzorowi Urzędu Dozoru Technicznego (UDT). Spawacz z uprawnieniami UDT może dokonać napraw lub podjąć się regeneracji masztu wózka widłowego, zapewniając zgodność z normami bezpieczeństwa.
Bezpieczeństwo operatora i osób postronnych
Bezpieczeństwo wózków widłowych jest niezwykle ważne. Wiele osób nie zdaje sobie sprawy, jak ryzykowne mogą być te maszyny. Każdego roku wózki widłowe ranią wielu pracowników, a czasami powodują śmierć. Większość wypadków ma miejsce, ponieważ operatorzy nie przestrzegają prostych zasad bezpieczeństwa lub nie posiadają odpowiedniego szkolenia. Dobre nawyki i wiedza, co robić, mogą zapewnić bezpieczeństwo zarówno operatorowi, jak i innym osobom w pobliżu.

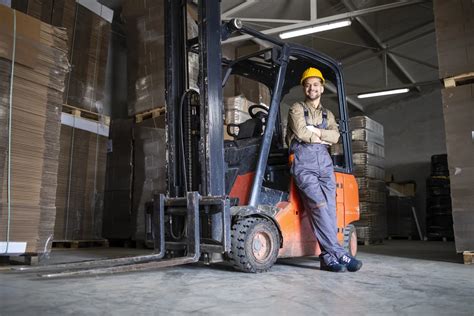

Szkolenie i certyfikacja
Zanim będziesz mógł użyć wózka widłowego, musisz spełnić określone wymagania. W wielu krajach, w tym w Polsce (w ramach regulacji UDT), wymagane jest ukończenie specjalistycznego szkolenia i uzyskanie odpowiedniego certyfikatu. Oznacza to, że operatorzy muszą brać udział w zajęciach teoretycznych, ćwiczyć prowadzenie pojazdu i zdać testy pisemne oraz praktyczne. Certyfikat należy odnawiać co kilka lat, aby umiejętności operatora były zawsze aktualne. Pracodawcy mogą otrzymać wysokie grzywny, jeśli pozwolą na obsługę wózków widłowych pracownikom bez uprawnień lub nieletnim.
Kontrola przed użyciem (pre-operational checks)
Zawsze powinieneś rozpocząć zmianę od starannej kontroli sprzętu. Ten krok pomaga wcześnie wykryć wszelkie problemy i zapobiega poważnym wypadkom. Codzienna lista kontrolna powinna obejmować:
- Sprawdzenie klaksonu - upewnij się, że działa i jest wystarczająco głośny.
- Kontrolę wszystkich wskaźników - paliwo, temperatura i liczniki motogodzin powinny pokazywać prawidłowe odczyty.
- Sprawdzenie funkcji bezpieczeństwa - przetestuj pas bezpieczeństwa, alarm cofania, światła, lusterka i gaśnicę.
- Oględziny wózka widłowego - poszukaj wycieków, zużytych opon lub uszkodzonych części.
- Sprawdzenie poziomów płynów - płyn hydrauliczny, olej silnikowy i płyn chłodzący.
- Kontrolę węży i cylindrów - szukaj wycieków lub uszkodzeń.
- Sprawdzenie wideł i osprzętu - upewnij się, że nie ma pęknięć ani zgięć.
- Test hamulców, sterowania i układu kierowniczego - wszystko powinno działać płynnie i responsywnie.
- Nasłuchiwanie dziwnych dźwięków podczas uruchamiania wózka widłowego.
- Upewnienie się, że wszystkie etykiety bezpieczeństwa i tabliczki znamionowe są czytelne.
Zawsze dokumentuj swoją kontrolę. Jeśli znajdziesz problem, zgłoś go od razu i nie używaj wózka widłowego, dopóki nie zostanie naprawiony. Codzienne kontrole to jeden z najlepszych sposobów ochrony siebie i innych.
Osobiste wyposażenie ochronne (PPE)
Zawsze noś odpowiednie osobiste wyposażenie ochronne (PPE), aby zachować bezpieczeństwo w pracy. Poniżej przedstawiono niezbędne elementy:
- Kask ochronny: Chroni głowę przed spadającymi przedmiotami.
- Buty ze stalowymi noskami: Chronią stopy przed ciężkimi ładunkami i najechaniem.
- Kamizelka odblaskowa: Ułatwia widoczność, nawet w ruchliwych lub ciemnych obszarach.
- Okulary lub gogle ochronne: Chronią oczy przed kurzem, zanieczyszczeniami i chemikaliami.
- Rękawiczki: Chronią dłonie przed skaleczeniami, zadrapaniami i chemikaliami.
- Ochrona słuchu: Użyj zatyczek lub nauszników, jeśli magazyn jest hałaśliwy.
Twoje środki ochrony indywidualnej powinny dobrze pasować i być w dobrym stanie. Wymień wszystko, co jest zużyte lub uszkodzone. Noszenie odpowiedniego sprzętu bezpieczeństwa jest jedną z najważniejszych zasad, której należy przestrzegać.
Bezpieczne praktyki jazdy
Bezpieczna jazda wózkiem widłowym wymaga przestrzegania inteligentnych nawyków za każdym razem. Te praktyki pomagają uniknąć wypadków i zapewniają wszystkim bezpieczeństwo.
- Używaj pasów bezpieczeństwa: Zawsze zapnij pasy bezpieczeństwa, zanim zaczniesz się poruszać. Pasy bezpieczeństwa ratują życie. Badania pokazują, że najbardziej śmiertelne wypadki wózków widłowych zdarzają się, gdy maszyna się przewraca. Jeśli nosisz pas bezpieczeństwa, pozostajesz w ramce ochronnej, co zapobiega wyrzuceniu i zmiażdżeniu.
- Jedź z bezpiecznymi prędkościami: Prędkość jest jedną z głównych przyczyn wypadków wózków widłowych. Zawsze powinieneś jeździć z prędkością, która pozwala bezpiecznie zatrzymać się. Większość miejsc pracy w pomieszczeniach ustala limit prędkości, zazwyczaj około 8 km/h. Na rampach zwolnij do 5 km/h. W ruchliwych obszarach zewnętrznych poruszaj się jeszcze wolniej.
- Unikaj nagłych ruchów: Wózki widłowe źle znoszą ostre zakręty lub szybkie zatrzymywanie. Nagłe ruchy mogą spowodować przesunięcie ładunku lub nawet przewrócenie wózka widłowego. Zawsze płynnie steruj i delikatnie hamuj. Zaplanuj swoją trasę i unikaj niespodzianek.
- Zachowaj widoczność: Musisz widzieć, dokąd zmierzasz przez cały czas. Przed ruszeniem sprawdź, czy nie ma martwych punktów. Użyj lusterek i poproś o pomoc obserwatora, jeśli widoczność jest ograniczona. Utrzymuj ładunek nisko, aby widzieć drogę. Jeśli ładunek blokuje widok, jedź na wstecznym biegu, jeśli jest to bezpieczne. Użyj klaksonu na zakrętach i w pobliżu ludzi. Pamiętaj o bezpieczeństwie pieszych, używając oznaczonych chodników i barier, aby utrzymać ich z dala od ruchu wózków.
Bezpieczne operowanie ładunkiem
Bezpieczne operowanie ładunkiem jest kluczowe dla stabilności wózka widłowego i ochrony ludzi.
- Znajomość limitów obciążenia: Musisz znać limity obciążenia swojego wózka widłowego, zanim cokolwiek podniesiesz. Każdy wózek widłowy ma pojemność znamionową, która określa maksymalną wagę, jaką może bezpiecznie podnieść. Informacje te znajdują się na tabliczce znamionowej wózka. Ważne jest również zrozumienie diagramu udźwigu wózka, który pokazuje rozkład udźwigu w zależności od odległości ładunku od masztu. Udźwig wózków podawany jest z reguły 40 cm od masztu, co oznacza, że przy samym maszcie będzie on większy, a na czubku wideł znacznie mniejszy. Wytrzymałość samego masztu jest zazwyczaj znacznie większa od udźwigu, który jest limitowany obciążeniem z tyłu wózka równoważącym ciężar. Po znacznym przekroczeniu udźwigu po prostu uniesie się tył wózka.
- Właściwe pozycjonowanie ładunku: Sposób umieszczenia ładunku ma tak samo duże znaczenie, jak jego waga. Powinieneś trzymać ładunek blisko masztu wózka widłowego i lekko go odchylić do tyłu, aby uzyskać lepszą stabilność. Jeśli podniesiesz ładunek zbyt wysoko, środek ciężkości przesuwa się w górę i do przodu, co czyni wózek widłowy niestabilnym. Zawsze utrzymuj ładunki nisko podczas jazdy, zwłaszcza podczas skręcania lub przejeżdżania przez nierówne podłoże. Umieść ładunki równomiernie na obu widłach i trzymaj ładunek wyśrodkowany, aby uniknąć przewrócenia. Zabezpiecz ładunek przed podniesieniem.
- Unikaj pchania lub ciągnięcia ładunków: Nigdy nie używaj wózka widłowego do pchania lub ciągnięcia ładunków, ponieważ może to prowadzić do utraty stabilności i wypadków.
