Wiertnice Diamentowe, Grawitacyjne i Pionowe – Zasada Działania i Zastosowanie

Wiertnice to specjalistyczne urządzenia wykorzystywane do wykonywania precyzyjnych otworów w różnorodnych materiałach i warunkach gruntowych. W zależności od specyfiki zadania, wyróżniamy kilka rodzajów wiertnic, w tym diamentowe, grawitacyjne i pionowe, z których każda ma unikalną zasadę działania i szerokie zastosowanie w budownictwie, geotechnice oraz przy instalacjach podziemnych.

Technika Diamentowa: Wiertnice Diamentowe

Technika diamentowa, realizowana za pośrednictwem wiercenia i cięcia, stanowi skuteczny sposób na obróbkę betonu oraz innych twardych materiałów. Jej kluczowym narzędziem jest wiertnica diamentowa, która wyróżnia się wysoką precyzją i szybkością działania.

Zasada Działania Wiertnicy Diamentowej

Wiertnice diamentowe to urządzenia służące do wykonywania otworów w twardych podłożach, takich jak granit, kamień, asfalt, czy zbrojony beton. Mogą być obsługiwane "z ręki" lub przy pomocy statywu, który umożliwia wykonanie precyzyjnych otworów o dużej średnicy.

Moc i Wydajność

• Moc narzędzia dobiera się w zależności od rodzaju podłoża i oczekiwanej średnicy otworu.
• Niektóre modele mają silnik o mocy 1300-1500 W, inne mogą osiągnąć moc 7000 W i większą.

System Chłodzenia Wodą

Wiertnica diamentowa jest wyposażona w system chłodzenia wodą, co eliminuje ryzyko przegrzania wiertła w trakcie wiercenia. Dzięki temu operator nie musi przerywać pracy, co znacznie przyspiesza i zwiększa efektywność działań, umożliwiając narzędziu pracę na wysokich obrotach. Wiercenie na mokro jest korzystne również dla operatora, ponieważ emisja szkodliwego pyłu jest ograniczona do minimum. Co więcej, wiertnica może być wyposażona w odkurzacz, który zasysa wodę wraz z urobkiem, co dodatkowo minimalizuje zapylenie i zabrudzenie pomieszczeń.

Precyzja i Jakość Otworów

Uzyskany w ten sposób otwór ma gładkie ścianki i nie wymaga dalszej obróbki, co sprawia, że narzędzie doskonale sprawdza się w miejscach już użytkowanych. Możliwości narzędzia są bardzo duże - bez problemu można nim wykonać otwór o średnicy od 1000 do 1350 mm i głębokości 40 cm lub większej.

Zastosowanie Wiertnic Diamentowych

Wiertnice diamentowe znajdują zastosowanie wszędzie tam, gdzie trzeba wywiercić dokładny otwór w bardzo twardym materiale, np. w podłożu ze zbrojonego betonu. Technika diamentowa ma szerokie zastosowanie w budownictwie, zarówno przy nowopowstających inwestycjach, jak i w już zagospodarowanych konstrukcjach, ze względu na wysoką kulturę pracy, która minimalizuje drgania i hałas.

Rodzaje Otworów i Materiałów

Za pomocą wiertnic diamentowych można wiercić w najtwardszych podłożach i wykonywać niestandardowe otwory - także te o bardzo dużej średnicy i znacznej głębokości. Wiertnice diamentowe są stosowane do wykonywania otworów w stropach, ścianach, fundamentach, schodach, balkonach, a także w powierzchniach dróg asfaltowych czy betonowych w celu pozyskania próbek w kształcie walców do badań.

Wiercenie pod Instalacje

• Instalacje kablowe: Dzięki dużej precyzji wiertnica diamentowa doskonale nadaje się do wykonywania otworów przelotowych o niewielkiej średnicy, które mogą służyć do rozprowadzenia instalacji, np. przewodów elektrycznych, kabla anteny telewizyjnej czy kabla internetowego.
• Rurociągi: Wiertnice diamentowe do betonu doskonale sprawdzają się również przy rozprowadzaniu rurociągów, ponieważ parametry otworu (średnicę, głębokość, kąt) można łatwo dostosować do warunków zabudowy i wymiarów rur. Można w ten sposób wykonać otwory przelotowe pod różne instalacje, np. gazową, wodną, kanalizacyjną, wentylację i klimatyzację.
• Kanały wentylacyjne i klimatyzacyjne: W tych przypadkach wymagane są precyzyjne otwory o dużej średnicy, które umożliwią montaż kanałów wentylacyjnych czy jednostek klimatyzacyjnych.

Przewierty w Infrastrukturze i Badania Gruntu

Za pomocą wiertnicy diamentowej można wykonać przewierty w drogach, mostach czy wiaduktach, często niezbędne w celu rozprowadzenia rurociągów. Wiertnica diamentowa może służyć również do badania gruntów i nawierzchni. Odwierty rdzeniowe w drogach asfaltowych i betonowych wykonuje się w celu zbadania jakości i grubości podłoża oraz ustalenia parametrów mieszanki betonowej i oceny jej właściwości.

Budowa i Parametry Wierteł Diamentowych

Elementem skrawającym w koronach są segmenty diamentowe, prawidłowo dobrane do wierconego materiału. Koronami diamentowymi wykonuje się otwory za pomocą wiertnic i specjalnych wiertarek. W zależności od warunków pracy, stosuje się wiertnice z napędem elektrycznym, hydraulicznym, pneumatycznym bądź spalinowym. Urządzenia te są wyposażone w systemy doprowadzania wody do środka wiertła rurowego, jak również w kilkustopniową skrzynię biegów.

Wielkość Wiertła a Zastosowanie

Rozmiar wiertła to podstawowy parametr, który wpływa na efektywność pracy oraz możliwość zastosowania urządzenia w konkretnym materiale. Zazwyczaj rozmiar wiertła podaje się w milimetrach, co precyzyjnie określa średnicę otworu, jaki można nim wykonać. Im większy rozmiar wiertła, tym mocniejszy musi być silnik i bardziej stabilna cała konstrukcja. Wiertła są przeznaczone do wykonywania otworów już od 22 mm, co jest idealnym rozwiązaniem do zadań instalacyjnych czy montażowych.

Technika Pracy Wiertnicą Diamentową

Aby prawidłowo pracować wiertnicą, przed przystąpieniem do wykonania otworu należy dokładnie określić jego miejsce. Prawidłowe i stabilne zamocowanie podstawy wiertnicy zapewnia bezawaryjną, bezwstrząsową i precyzyjną pracę. Zanim rozpocznie się wiercenie, należy dokonać przeglądu technicznego maszyny, zwracając szczególną uwagę na sprawność napędu oraz instalacji zasilającej.

Etapy Wiercenia

1. Przygotowanie: Podłączenie zasilania, próbny posuw wiertnicy na szynie podstawy, uruchomienie silnika i sprawdzenie pracy na wszystkich biegach.
2. Montaż korony: Nasmarowanie gwintu wiertła i wrzeciona, założenie podkładki z brązu, mosiądzu lub miedzi, nakręcenie korony i dokręcenie jej kluczem.
3. Kontrola równoległości: Sprawdzenie poziomicą równoległości szyny prowadzącej podstawy wiertnicy oraz powierzchni zewnętrznej korpusu rurowego.
4. Wiercenie: Uruchomienie dozowania wody i silnika. Na biegu jałowym oceniana jest stabilność montażu podstawy i sprawność posuwu, a także brak "bicia wiertła". Gdy wiertnica pracuje prawidłowo na biegu jałowym, można rozpocząć wiercenie, stopniowo zagłębiając narzędzie w materiał.

Nacisk i Prędkość

Podczas wiercenia należy stosować równomierny nacisk, obserwując wydostający się urobek. W zależności od materiału, średnicy otworu i mocy wiertnicy, stosuje się różne prędkości obrotowe, postęp wiercenia oraz dozowanie wody. Siła nacisku powinna wynosić 200-250 N/cm² (ok. 20-25 kG/cm²). Twarde materiały wymagają maszyn o większej mocy; jeśli to niemożliwe, należy zmniejszyć prędkość obrotową wiertła diamentowego przez redukcję biegu i zwiększyć nacisk.

Wiercenie w Betonie Zbrojonym

Beton zbrojony należy do materiałów trudnych w wierceniu, a tempo wiercenia może ulec wyraźnemu spowolnieniu w zależności od udziału procentowego zbrojenia. Podczas przewiercania zbrojenia należy zredukować bieg wiertnicy na niższy, zmniejszyć ilość dozowanej wody i nacisk wiertła, dostosowując postęp wiercenia do oporu stawianego przez zbrojenie. Podczas pracy należy obserwować wypływający wraz z wodą urobek z opiłkami stali. Urobek jest samoczynnie wypłukiwany wodą ze szczeliny powstającej podczas przewiercania materiału. Brak lub zbyt mała ilość dozowanej wody może doprowadzić do przyspieszonego zużycia segmentów lub uszkodzenia wiertła diamentowego, np. wypaczenia korpusu metalowego.

Ostrzenie i Konserwacja

Podczas wiercenia następuje samoistne ostrzenie się segmentów diamentowych. W przypadku stępienia wiertła, objawiającego się niewielkim postępem wiercenia lub jego brakiem, należy dokonać ostrzenia segmentów przez wykonanie kilku wierceń na bloczku piaskowca, cegły silikatowej, betonu świeżego lub innego abrazyjnego materiału. Po wykonaniu otworu należy wycofać wiertło, wyłączyć napęd i usunąć urobek. Po zakończeniu pracy należy zdemontować wiertło i wiertnicę, a następnie starannie umyć wiertło diamentowe silnym strumieniem wody, zwracając szczególną uwagę na usunięcie zalegającego urobku.

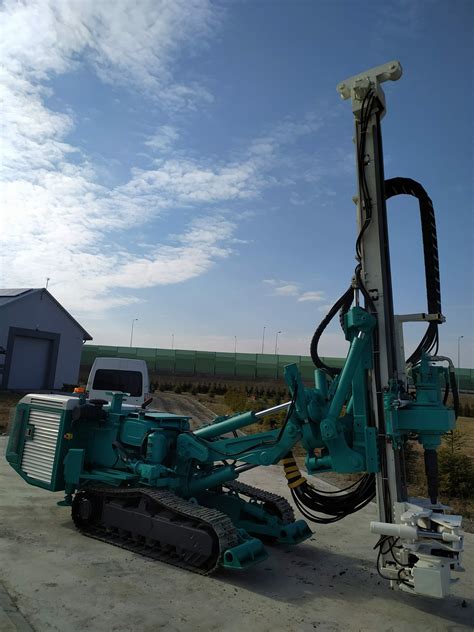

Wiertnica Grawitacyjna: Precyzyjne Przewierty Bezwykopowe

Technologia wiertnicy grawitacyjnej to zaawansowane rozwiązanie w dziedzinie bezwykopowych przewiertów, umożliwiające budowę sieci kanalizacyjnych, wodociągowych i teletechnicznych bez ingerencji w powierzchnię terenu. Jest to jedyna tego typu technologia na świecie, opracowana i rozwijana przez polskich inżynierów (firmy TERMA i MIDO).

Zasada Działania Wiertnicy Grawitacyjnej

Wiertnica grawitacyjna wykorzystuje kontrolowany, podwójny napęd oraz precyzyjny system pomiaru i korekcji trajektorii, dzięki czemu możliwe jest prowadzenie przewiertów z dokładnością do milimetrów z zachowaniem idealnego spadku grawitacyjnego. Eliminuje to konieczność tradycyjnego wykopu, skraca czas realizacji i znacząco redukuje ryzyko błędów geometrycznych.

Warunki Gruntowo-Wodne

Wiertnica grawitacyjna doskonale sprawdza się w większości warunków gruntowo-wodnych, od utworów piaszczysto-żwirowych po gliny zwałowe i iły. Dzięki adaptacyjnemu systemowi napędu i możliwości prowadzenia wiercenia w sposób ciągły, bez potrzeby odkrywek kontrolnych, technologia ta umożliwia pracę w obecności wód gruntowych. Specjalne uszczelnienia dławicowe oraz systemy odprowadzania urobku zapobiegają zalaniu otworu czy utracie stabilności gruntu.

W tabeli przedstawiono wyzwania i rozwiązania oferowane przez technologię wiertnicy grawitacyjnej w trudnych warunkach:

Możliwości Technologiczne i Przewaga Inżynieryjna

1. Przewierty w trudnych gruntach: Wiertnica grawitacyjna jest zdolna do pracy w gruntach o zróżnicowanej strukturze - od piasków po gliny z domieszką kamieni i gruzu. Podwójny napęd głowicy wiercącej pozwala na pokonywanie przeszkód, takich jak głazy, otoczaki, betonowe elementy i gruz budowlany, bez utraty kierunku przewiertu. W przypadku wyjątkowo twardych przeszkód możliwe jest zastosowanie wymiennych koron wiertniczych lub metody iniekcyjnej.
2. Odporność na wysokie poziomy wód gruntowych: Dzięki zastosowaniu hermetycznych systemów odprowadzania urobku oraz kontroli ciśnienia, technologia ta może być stosowana również poniżej zwierciadła wód gruntowych, bez ryzyka destabilizacji otoczenia przewiertu.
3. Precyzyjny spadek grawitacyjny: Główną zaletą technologii jest utrzymanie projektowanego spadku grawitacyjnego (np. w sieciach kanalizacyjnych) z bardzo wysoką dokładnością (±5 mm).
4. Zastosowania iniekcyjne i stabilizacyjne: W przypadkach, gdy grunt charakteryzuje się niską nośnością lub nadmiernym uwodnieniem, stosuje się iniekcję wzmacniającą w celu czasowego usztywnienia podłoża, co umożliwia wykonanie przewiertu nawet w torfach i namułach.

Porównanie z Metodami Tradycyjnymi

Zastosowania Wiertnicy Grawitacyjnej

• Budowa kanalizacji grawitacyjnej i deszczowej
• Bezwykopowe przyłącza wodno-kanalizacyjne
• Instalacje teletechniczne i energetyczne
• Przewierty pod drogami, torami i ciekami wodnymi
• Rekonstrukcja i renowacja istniejących sieci bez odkrywek

Proces Budowy Rurociągu za Pomocą Wiertnicy Grawitacyjnej

Budowanie rurociągu za pomocą Wiertnicy Grawitacyjnej składa się z dwóch podstawowych procesów: przewiertu pilotażowego i rozwiercania z wciąganiem modułów.

1. Przewiert Pilotażowy

Przed wykonaniem przewiertu pilotażowego należy wyznaczyć jego drogę zgodnie z dokumentacją i projektem, zaznaczając planowaną trasę, co ułatwia kontrolę postępu prac. Następnie na wewnętrznej ścianie studni należy zaznaczyć głębokość przewiertu, zainstalować system mocowania wiertnicy i opuścić ją wraz z ramionami rozpierającymi. Po precyzyjnym ustawieniu kierunku i spadku przewiertu oraz podłączeniu przewodów hydraulicznych i płuczkowego, przewierca się ścianę studni i wykonuje pogłębienie pod dławnicę. Kolejnym etapem jest montaż dławnicy w ścianie studni, dołączenie pierwszej żerdzi i wiercenie do momentu wprowadzenia i zamontowania dławnicy. Montaż kolejnych żerdzi powtarza się, aż do momentu przewiercenia się płetwą pilotażową do studni docelowej, co oznacza ukończenie przewiertu pilotażowego.

Przewiert pilotażowy jest bogatym źródłem informacji na temat warunków gruntowych i możliwości stabilizacji kanału płuczką. Informacje te są kluczowe dla etapu rozwiercania i wciągania rury. Przewiert w kamieniach lub innych przeszkodach może powodować drgania żerdzi pilotażowej. Trudne warunki gruntowe wpływają także na maksymalne prędkości posuwu czy wartości ciśnienia hydraulicznego pracy. Zmiana warunków gruntowych w trakcie przewiertu pilotażowego objawi się dla operatora zarówno zmianą wartości ciśnienia, jak i zmianą prędkości prowadzenia przewiertu. Powyższe warunki należy uwzględnić przy wyborze rodzaju rozwiertaka na etapie rozwiercania i wciągania rur.

2. Rozwiercanie i Wciąganie Modułów Rurowych

Pierwszym etapem procesu rozwiercania i wciągania modułów rurowych jest wybór odpowiedniego rozwiertaka, dopasowanego do warunków gruntowych i parametrów przewiertu. Celem stosowania rozwiertaków jest powiększenie średnicy otworu wiertniczego do rozmiaru umożliwiającego instalację rurociągu, mieszanie urobku z płuczką wiertniczą, częściowe jego zagęszczanie i wprowadzenie na powstałą przestrzeń pierścieniową. Pozwala to na stabilizację otworu i zabezpiecza go przed zasklepieniem lub obklejeniem rury.

Przed zamontowaniem rozwiertaka w ciągu wiertniczym w studni końcowej, należy dopasować odpowiednią średnicę wiertła koronowego do betonu i wykonać otwór w studni końcowej, zapewniając swobodne wprowadzenie zespołu rozwiertaka i rury startowej za ścianę studni. Po przewierceniu ściany studni należy wycofać koronkę, zdemontować wiertło koronowe i umieścić w studni startowej zespół rozwiertaka z rurą startową. Po wciągnięciu rozwiertaka za ścianę, kontynuując proces rozwiercania, należy stopniowo dołączać kolejne moduły rurowe, łącząc je za pomocą ściskarki, oraz zmniejszać ilość żerdzi w ciągu wiertniczym, aby stopniowo zbliżać się rozwiertakiem do studni startowej. Po przewierceniu należy zdemontować koronkę, usunąć ją ze studni startowej i przejść do ostatniego etapu wciągania rury, czyli wprowadzenia rozwiertaka wraz z rurą z modułów rurowych do studni startowej. Na koniec pozostaje uszczelnienie zakończeń rurociągu zgodnie z dokumentacją budowlaną, np. za pomocą tulei przejściowych z uszczelnieniami.

Ostatnim etapem procesu jest demontaż maszyny i oprzyrządowania.

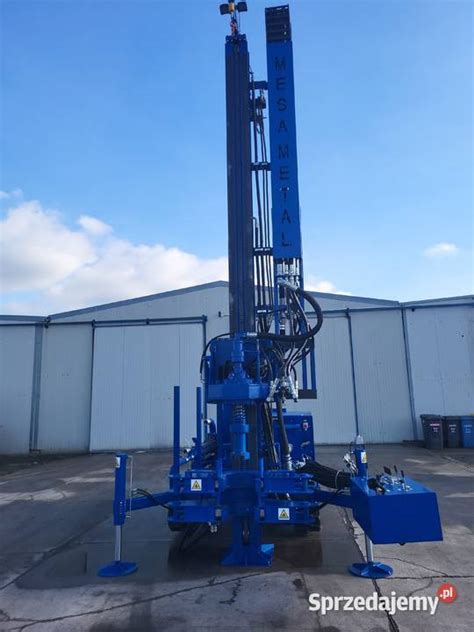

Wiertnice Pionowe do Koparek

Wiertnice pionowe do koparek stanowią kluczową technologię dla branży budowlanej, oferując niezrównaną wydajność i precyzję w prowadzeniu prac na dużych głębokościach. Te zaawansowane urządzenia wiertnicze są powszechnie stosowane w pracach geotechnicznych, budowie fundamentów, wydobyciu surowców naturalnych czy instalacjach podziemnych.

Zasada Działania Wiertnic Pionowych

Wiertnice pionowe działają na zasadzie napędu hydraulicznego lub udarowego. W przypadku wiertnic hydraulicznych, specjalny siłownik hydrauliczny generuje siłę obrotową, która jest przekazywana na wiertło. Natomiast wiertnice udarowe wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej, umożliwiając skuteczne przebijanie się przez trudne warstwy gruntu. Dzięki zastosowaniu tych różnych metod napędu, wiertnice pionowe są w stanie radzić sobie z różnorodnymi rodzajami gruntów, od miękkich po skały twardsze niż granit.

Budowa i Komponenty Wiertnic Pionowych

Wiertnice pionowe składają się z kilku kluczowych komponentów, które współdziałają, aby zapewnić skuteczne i precyzyjne wiercenie:

• Wiertło: Końcówka wiertnicy odpowiedzialna za przecinanie gruntu i tworzenie otworu.
• Napęd wiercenia: Hydrauliczny lub udarowy, dostarcza energię do ruchu obrotowego lub uderzeń wiertła.
• Stelaż: Mocuje wiertnicę do koparki lub innego nośnika.
• Wciągarka: Zapewnia podnoszenie i opuszczanie wiertła oraz prowadzenie wiercenia.
• Układ sterowania: Umożliwia operatorowi precyzyjne sterowanie wiertnicą i monitorowanie parametrów wiercenia, takich jak prędkość obrotowa, nacisk wiercenia i głębokość.

Zalety Wiertnic Pionowych

• Wydajność na dużych głębokościach: Projektowane do pracy na znacznych głębokościach, co pozwala na osiąganie zamierzonych rezultatów nawet w trudnych warunkach geologicznych.
• Precyzja i kontrola: Dzięki zaawansowanym systemom sterowania, operatorzy mają pełną kontrolę nad procesem wiercenia, dostosowując prędkość, nacisk i kierunek.
• Zastosowanie w różnych rodzajach gruntów: Wszechstronne, mogą być stosowane w różnorodnych rodzajach gruntów, od miękkich po bardzo twarde.
• Ograniczone wibracje i hałas: Nowoczesne wiertnice pionowe zaprojektowane z myślą o minimalizacji wibracji i hałasu, co zwiększa komfort pracy i zmniejsza uciążliwość dla otoczenia.

Zastosowania Wiertnic Pionowych

• Prace geotechniczne: Niezastąpione przy wykonywaniu badań geotechnicznych, pobieraniu próbek gruntu, badaniach sondą czy analizie warstw geologicznych.
• Budowa fundamentów: Często wykorzystywane do wykonywania otworów pod fundamenty budynków, mostów czy wież, umożliwiając stabilną i bezpieczną konstrukcję.
• Wydobycie surowców naturalnych: Stosowane do wydobycia surowców naturalnych, takich jak woda, gaz czy ropa naftowa, pozwalając na dotarcie do zasobów głęboko pod powierzchnią ziemi.
• Instalacje podziemne: Wykorzystywane przy budowie instalacji podziemnych, takich jak rurociągi, sieci kanalizacyjne czy instalacje geotermalne, zapewniając precyzyjne otwory i trwałe osadzenie.

Rodzaje Wiertnic Pionowych

• Wiertnice hydrauliczne: Wykorzystują siłę hydrauliczną, wszechstronne i skuteczne w różnych rodzajach gruntów.
• Wiertnice ślimakowe: Posiadają specjalne ślimaki, skuteczne w wierceniu w gruntach o dużej gęstości, często stosowane przy budowie fundamentów.
• Wiertnice udarowe: Wykorzystują mechanizm uderzeniowy, skuteczne w wierceniu przez twarde skały i warstwy gruntu.

Proces Pracy z Wiertnicami Pionowymi

Praca z wiertnicami pionowymi obejmuje kilka kroków, które zapewniają skuteczne i bezpieczne wiercenie:

1. Przygotowanie terenu: Usunięcie przeszkód i zapewnienie stabilnego podłoża.
2. Wybór odpowiedniego typu wiertnicy: Na podstawie rodzaju gruntu i głębokości wiercenia.
3. Wiercenie i osiąganie pożądanej głębokości: Operator dostosowuje prędkość i nacisk w zależności od warunków gruntowych.
4. Pobieranie próbek gruntowych: W trakcie prac geotechnicznych, do analizy właściwości geotechnicznych gruntu.
5. Instalowanie rur czy fundamentów: Po zakończeniu wiercenia, do stabilnego osadzenia elementów.
6. Kontrola jakości: Monitorowanie parametrów takich jak głębokość, kąt nachylenia czy prędkość obrotowa.
7. Konserwacja: Regularne czyszczenie, smarowanie i sprawdzanie stanu technicznego zapewniają długotrwałą i efektywną pracę.
