Mechanizm różnicowy, znany również jako przekładnia różnicowa lub potocznie dyferencjał, jest kluczowym elementem układu napędowego w wielu pojazdach i maszynach. Jego głównym zadaniem jest kompensacja różnicy prędkości obrotowej półosi kół osi napędowej, co jest niezbędne podczas pokonywania przez nie torów o różnych długościach, zwłaszcza w trakcie skręcania czy poruszania się po nierównym terenie.
W pojazdach z napędem na więcej niż jedną oś może występować także dodatkowy centralny (międzyosiowy) mechanizm różnicowy w skrzyni rozdzielczej, kompensujący różnicę prędkości obrotowej między osiami napędowymi. Zastosowanie dyferencjału zapobiega wytwarzaniu się niepożądanych naprężeń w układzie przeniesienia napędu, które przyczyniają się do szybszego zużycia opon, przekładni, zwiększenia spalania paliwa oraz mogą prowadzić do ukręcenia półosi.
Zasada Działania Mechanizmu Różnicowego
W tradycyjnych pojazdach mechanizm różnicowy znajduje się na osi napędowej i jego podstawową funkcją jest zapobieganie blokowaniu się kół podczas skręcania. Gdy pojazd, na przykład traktorek ogrodniczy, wykonuje skręt, koło po zewnętrznej stronie łuku pokonuje dłuższą drogę niż koło po wewnętrznej stronie. Mechanizm różnicowy pozwala na to, aby zewnętrzne koło obracało się szybciej, a wewnętrzne wolniej, przy jednoczesnym zachowaniu napędu na obie osie.
Bez tego mechanizmu, podczas skrętu, jedno z kół musiałoby się ślizgać na nawierzchni, co prowadziłoby do zwiększonego zużycia opon, utrudnionej sterowności i potencjalnych uszkodzeń układu napędowego. Dzięki dyferencjałowi koło wewnętrzne może się obracać wolniej, nie tracąc przyczepności, co eliminuje wysokie naprężenia w układzie napędowym, które w skrajnym przypadku mogłyby doprowadzić nawet do ukręcenia półosi napędowej.
Budowa Mechanizmu Różnicowego
Centralnym punktem konstrukcji mechanizmu różnicowego jest obudowa, która kryje wewnętrzne mechanizmy. Do wnętrza obudowy przymocowane jest koło talerzowe przekładni głównej, na które za pomocą wałka atakującego przenoszony jest moment obrotowy z silnika. W jej wnętrzu znajdują się stożkowe koła zębate, zwane satelitami, oraz półosie, połączone za pomocą kół koronowych.
W przenoszeniu momentu obrotowego z koła talerzowego na koła koronowe uczestniczą satelity. Obrót koła talerzowego wprawia satelity w ruch obiegowy wokół środka mechanizmu. Gdy samochód znajdzie się w zakręcie, satelity zaczynają obracać się również wokół własnej osi. Satelity zazębione z kołami koronowymi doprowadzają przy tym do przeniesienia momentu obrotowego na te koła, dzięki czemu koła pojazdu zostają wprawione w ruch.
Różnicowy | Jak to działa?
Ograniczenia Klasycznego Mechanizmu Różnicowego
Działanie klasycznego mechanizmu różnicowego polega na przekazywaniu jednakowego momentu obrotowego na oba koła niezależnie od napotykanego oporu. W efekcie to koło, które ma mniejsze opory toczenia, może obracać się szybciej od koła, które wymaga większego momentu do jego poruszenia. Można dopuścić do sytuacji, gdy jedno z kół będzie obracało się z podwojoną prędkością wału napędowego, zaś drugie będzie zatrzymane.
Do takiej sytuacji łatwo doprowadzić, gdy jedno z kół ma mniejszą przyczepność albo nie dotyka nawierzchni (np. na lodzie, błocie lub w nierównym skalistym terenie). Wówczas moment obrotowy zostanie przeniesiony właśnie na to koło, które będzie kręcić się w powietrzu lub ślizgać z dużą szybkością, podczas gdy reszta kół pozostanie nieruchoma. Ta cecha znacznie zmniejsza mobilność pojazdów z otwartymi dyferencjałami w trudnym terenie lub na śliskiej nawierzchni.
Rodzaje Mechanizmów Różnicowych i Rozwiązania Problemów Trakcji
Mechanizm Różnicowy o Ograniczonym Poślizgu (LSD)
Aby zapobiec utracie trakcji, powszechnie stosuje się mechanizmy różnicowe o zwiększonym oporze (ograniczonym poślizgu), czyli tzw. LSD (ang. limited slip differential). Mechanizmy te przenoszą większą część momentu obrotowego na koło o większym oporze toczenia. W układzie LSD mechanizm różnicowy uzupełniony jest o parę sprzęgieł między oboma bocznymi kołami zębatymi a klatką dyferencjału.
Dzięki temu, w momencie gdy jedno z kół zrywa przyczepność, jedno ze sprzęgieł zaczyna przeciwdziałać temu swoją siłą tarcia, transferując część momentu na koło z lepszą przyczepnością. Sprzęgła te działają bez poślizgu tylko wówczas, gdy oba koła poruszają się z tą samą szybkością. Zastosowanie LSD w samochodach z napędem na przednią oś znacząco ogranicza podsterowność, nadając im przy tym bardziej sportową charakterystykę prowadzenia. Jest to rozwiązanie często spotykane w sportowych modelach o dużej mocy, choć nie występuje powszechnie w samochodach do codziennej jazdy.
Blokady Mechanizmów Różnicowych
Innym skutecznym rozwiązaniem problemu utraty trakcji jest blokada mechanizmu różnicowego, która sprawia, że koła na tej samej osi nie mogą kręcić się z różną prędkością. Blokada powoduje, że pojazd zachowuje się, jakby miał sztywną oś, wyrównując prędkości kół na osi blokowanej. Jest to funkcja szczególnie przydatna w trudnych warunkach terenowych, takich jak głęboki śnieg, błoto czy nierówności, a także przy ślizganiu się kół na grząskim i podmokłym terenie. Włączenie blokady zapewnia maksymalną trakcję, zapobiegając sytuacji, w której jedno z kół traci przyczepność, a drugie pozostaje nieruchome.

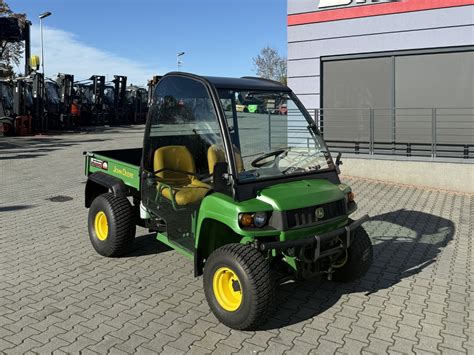

Blokada mechanizmu różnicowego to mechanizm stosowany głównie w pojazdach terenowych, ciężarowych, ciągnikach rolniczych oraz SUV-ach. W traktorkach ogrodniczych blokada może pomóc w wyjechaniu z błotnistego terenu lub podczas pracy na stromych zboczach. Trzeba jednak pamiętać, że blokady służą tylko jako ostatnia deska ratunku; dłuższa jazda z zablokowanymi dyferencjałami, w szczególności po twardym podłożu, może prowadzić do ich uszkodzenia.
Mechanizm Różnicowy Elektroniczny
W nowoczesnych pojazdach klasy premium i sportowych coraz częściej stosuje się elektroniczne mechanizmy różnicowe. Mechanizm ten wykorzystuje elektronikę do kontrolowania działania dyferencjału. Zamiast mechanicznych blokad, stosuje się układy hamulcowe lub systemy kontroli trakcji, które ograniczają poślizg kół, przyhamowując koło, na którym moment obrotowy jest tracony. W bardziej zaawansowanych wersjach, takich jak dyferencjały samoblokujące, stosuje się dodatkowe sprzęgła lub elementy elektroniczne, które poprawiają trakcję, zapobiegając zbyt dużej różnicy prędkości obrotowych między kołami.
Mechanizm Różnicowy Typu Torsen
Mechanizm różnicowy typu Torsen, znany również pod nazwą szpera (od niemieckiej nazwy Sperrdifferenzial), to mechanizm różnicowy o przekładni ślimakowej. Rozdziela on moment obrotowy proporcjonalnie do przyczepności kół. Jest szczególnie efektywny w napędach na cztery koła, ponieważ automatycznie przenosi moc na koła z lepszą przyczepnością, co zwiększa stabilność i kontrolę nad pojazdem w trudnych warunkach.
Historia i Rozwój Mechanizmu Różnicowego
Mechanizm różnicowy wcale nie jest współczesnym wynalazkiem; jego powstanie datuje się już w czasach starożytnych. Jego użycie zostało udokumentowane w III wieku n.e. w Chinach, kiedy konstruktor, książę Zhou, stworzył dwukołowy rydwan pełniący funkcję kompasu. Na dachu rydwanu znajdowała się figurka, której ręka wskazywała kierunek południowy, co było możliwe dzięki wczesnej formie mechanizmu różnicowego.
Jednak dopiero w XIX wieku, wraz z rozwojem motoryzacji, koncepcja ta została udoskonalona. Wykorzystanie dyferencjału w motoryzacji wiąże się z francuskim inżynierem Onésiphore Pecqueur, który z wykształcenia był zegarmistrzem. Choć nie wynalazł on dyferencjału, to opatentował go jako pierwszy w 1827 roku. Pecqueur zbudował pojazd z wykorzystaniem tego mechanizmu, w którym napęd na tylne koła przekazywany był za pomocą łańcucha. Dodatkowo, mechanizm ten zezwalał na wprowadzanie poprawek stosunku obrotu dwóch kół znajdujących się na tej samej osi. Obecnie, dzięki nowoczesnym technologiom, mechanizmy różnicowe są wciąż udoskonalane i stanowią nieodzowny element współczesnych pojazdów.
Zastosowanie Mechanizmu Różnicowego
Mechanizm różnicowy odgrywa kluczową rolę w układzie napędowym pojazdów, umożliwiając sprawne i bezpieczne poruszanie się, zwłaszcza podczas pokonywania zakrętów. Jego podstawowym zadaniem jest rozdzielenie momentu obrotowego na koła napędowe, pozwalając im obracać się z różnymi prędkościami. Mechanizmy różnicowe znajdują zastosowanie w szerokiej gamie pojazdów - od samochodów osobowych i ciężarowych, po pojazdy terenowe i maszyny rolnicze.
Mechanizm Różnicowy w Odśnieżarkach i Traktorkach Ogrodniczych
Choć mechanizm różnicowy jest powszechnie kojarzony z samochodami, jego obecność w odśnieżarkach i traktorkach ogrodniczych znacząco podnosi ich funkcjonalność i komfort użytkowania. W przypadku odśnieżarek, szczególnie tych o większej mocy, dyferencjał ułatwia manewrowanie na ograniczonej przestrzeni, na przykład podczas odśnieżania podjazdów czy wąskich ścieżek. Pozwala to na płynne wykonywanie zwrotów bez konieczności podnoszenia maszyny lub wykonywania skomplikowanych manewrów.

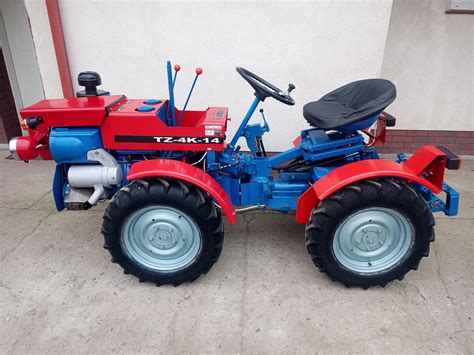

Podobnie w traktorkach ogrodniczych, mechanizm różnicowy jest niezwykle cenny podczas prac wymagających precyzyjnego manewrowania, takich jak koszenie trawy wokół rabat, drzew czy innych przeszkód. Umożliwia łatwe skręcanie przy zachowaniu stabilności i przyczepności, co przekłada się na lepszą jakość pracy i mniejsze obciążenie dla operatora. Wiele maszyn wyposażonych jest w standardowy mechanizm różnicowy, a niektóre modele, zwłaszcza te o wyższej klasie, mogą posiadać mechanizmy z blokadą dyferencjału.
Awarie i Serwis Mechanizmu Różnicowego
Jak każdy element mechaniczny, mechanizm różnicowy podlega zużyciu i może wymagać naprawy lub wymiany. Typowe problemy obejmują hałas podczas pracy (wycie, stukanie lub trzaski), szarpanie przy skręcaniu lub brak napędu na jedno z kół. Niepokojące dźwięki mogą wskazywać na zużycie łożysk, uszkodzenie kół zębatych lub niski poziom oleju w mechanizmie. W przypadku awarii konieczna może być wymiana zużytych części, takich jak koła zębate, wałki czy uszczelnienia.
Dostępne są również gotowe zestawy naprawcze, na przykład zębatki dyfra EL63 do modeli Castel Garden, które zawierają niezbędne podkładki i elementy do regeneracji dyferencjału. Ceny części zamiennych do mechanizmów różnicowych mogą się różnić w zależności od modelu maszyny i producenta. Przykładowo, używane mechanizmy różnicowe do traktorków kosiarki (np. Castel Garden, Viking, Honda czy Stiga) można znaleźć w cenach od około 300 zł do 519 zł, a nowe zestawy zębatek mogą kosztować w okolicach 495-496 zł. Dostępne są również kompletne osie napędowe z mechanizmem różnicowym, np. o średnicy 35 mm, których cena może wynosić około 1999 zł za komplet kół zębatych do mechanizmu różnicowego Iseki. Warto pamiętać, że wymiana mechanizmu różnicowego jest czynnością wymagającą pewnej wiedzy technicznej i odpowiednich narzędzi, dlatego w przypadku braku doświadczenia zaleca się skorzystanie z usług profesjonalnego serwisu.
