Znajomość konstrukcji wózka widłowego jest kluczowa dla każdego operatora. Wiedza o tym, jak zbudowane jest urządzenie, nie tylko pomaga w uzyskaniu pozytywnego wyniku na egzaminie UDT, ale przede wszystkim znacząco zwiększa bezpieczeństwo i efektywność pracy oraz pozwala na szybsze reagowanie na ewentualne usterki.
Mechanizm różnicowy: zasada działania i znaczenie
Wśród krytycznych części wózka widłowego mechanizm różnicowy wyróżnia się jako element, który znacząco wpływa na wydajność i bezpieczeństwo. Jest to urządzenie mechaniczne, które umożliwia obracanie się kół na osi z różnymi prędkościami, jednocześnie przenosząc moc z silnika.
Rola mechanizmu w skręcaniu
W wózku widłowym mechanizm różnicowy znajduje się pomiędzy kołami napędowymi i odpowiada za równomierny podział momentu obrotowego. Gdy wózek wykonuje manewr skrętu, koło zewnętrzne musi pokonać dłuższą drogę niż koło wewnętrzne. Mechanizm różnicowy kompensuje tę różnicę, umożliwiając szybszy obrót koła zewnętrznego.
Typy mechanizmów różnicowych
- Otwarty mechanizm różnicowy: Najprostszy typ, wykorzystujący zestaw przekładni stożkowych. Jego wadą jest to, że w przypadku utraty przyczepności jednego koła, cała moc przekazywana jest na to koło, co może unieruchomić pojazd.
- Mechanizm o ograniczonym poślizgu (LSD): Wykorzystuje sprzęgło do ograniczenia różnicy prędkości, co pomaga utrzymać przyczepność na śliskich nawierzchniach.
- Blokada mechanizmu różnicowego: Najbardziej zaawansowane rozwiązanie, które pozwala zablokować koła w celu uzyskania maksymalnej przyczepności, np. w trudnym terenie.
Kluczowe podzespoły wózka widłowego
Oprócz układu napędowego z mechanizmem różnicowym, każdy wózek wyposażony jest w szereg niezbędnych systemów:
Układy jezdne i hamulcowe
Wózki występują w konfiguracjach trójkołowych (duża zwrotność) i czterokołowych. Bezpieczeństwo zapewniają dwa niezależne układy hamulcowe: zasadniczy (nożny) oraz pomocniczy (ręczny), służący do unieruchomienia wózka na postoju.
Układ podnoszenia i hydraulika
Serce wózka stanowi maszt, w którym pracują siłowniki hydrauliczne. Wyróżniamy maszty typu:
- Hilo-Mast (Duplex): z powiększonym wolnym skokiem wideł.
- Triplex: wielostopniowy, umożliwiający pracę na dużych wysokościach.
Układ hydrauliczny, napędzany pompą, wykorzystuje zawory bezpieczeństwa, takie jak zawory przelewowe (ochrona przed przeciążeniem) oraz zamki hydrauliczne (zabezpieczenie przed nagłym spadkiem wideł).
Eksploatacja i bezpieczeństwo
Prawidłowa konserwacja mechanizmu różnicowego i układów hydraulicznych jest niezbędna dla trwałości maszyny. Należy regularnie sprawdzać poziom płynów, stan uszczelek oraz kontrolować podzespoły pod kątem hałasu lub wibracji.

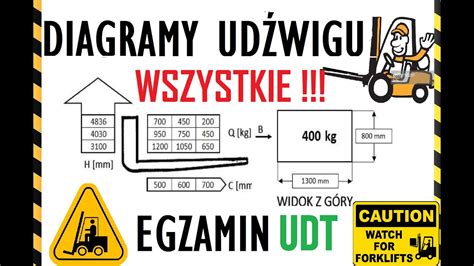

Diagram udźwigu
Kluczowym aspektem bezpieczeństwa jest umiejętność czytania diagramu udźwigu. Określa on maksymalny ciężar ładunku, jaki wózek może unieść przy danej wysokości i środku ciężkości. Każdy operator musi bezbłędnie interpretować te dane, aby uniknąć przeciążenia maszyny i ryzyka wywrotki.
