Mechanizm zmiany biegów w traktorkach ogrodowych: Zasada działania i rozwiązywanie problemów

Traktorki ogrodowe, podobnie jak inne pojazdy, wyposażone są w skrzynie biegów, które umożliwiają regulację prędkości i kierunku jazdy. Zrozumienie zasady działania mechanizmu zmiany biegów jest kluczowe dla prawidłowej eksploatacji i diagnozowania usterek. Artykuł ten szczegółowo omawia budowę, funkcjonowanie oraz najczęściej występujące problemy związane z przekładniami w traktorkach koszących, bazując na doświadczeniach użytkowników i opisach technicznych.

Typy przekładni w traktorkach ogrodowych: manualne i hydrostatyczne

Wybór odpowiedniej skrzyni biegów w traktorku ogrodowym - hydrostatycznej czy manualnej - to jeden z kluczowych dylematów przy zakupie kosiarki traktorka. Wpływa on na komfort koszenia, wydajność oraz trwałość maszyny.

Skrzynia manualna: prostota i niższy koszt

Traktorek kosiarka z manualną skrzynią biegów to klasyczne, proste i ekonomiczne rozwiązanie. Operator sam wybiera przełożenie, dostosowując je do warunków pracy.

Zalety skrzyni manualnej:

• Niższy koszt zakupu i serwisowania.
• Prosta budowa i większa trwałość.
• Możliwość uzyskania wyższej prędkości jazdy.
• Dobra wydajność na dużych, prostych powierzchniach, gdzie nie trzeba często zwalniać ani zawracać.

Wady skrzyni manualnej:

• Konieczność ręcznej zmiany biegów, co może być uciążliwe zwłaszcza dla osób, które nie mają wprawy w obsłudze maszyn ogrodowych.
• Mniej wygodne manewrowanie w ciasnych miejscach.
• Niższy komfort pracy.
• Wymaga większych umiejętności i doświadczenia w obsłudze niż skrzynia hydrostatyczna.

Traktorki ogrodowe ze skrzynią manualną oferują różne opcje biegów, które umożliwiają regulację prędkości jazdy i kierunku ruchu. Użytkownik reguluje biegi za pomocą dźwigni lub pedału sprzęgła. To pozwala na precyzyjne manewrowanie traktorkiem do koszenia trawy i proste dostosowanie prędkości do warunków w terenie.

Skrzynia hydrostatyczna: komfort i płynna jazda

Traktorek ogrodowy ze skrzynią hydrostatyczną to dobry wybór dla osób, które cenią sobie wygodę i łatwość obsługi. Skrzynia hydrostatyczna w traktorku ogrodowym działa podobnie jak automatyczna skrzynia biegów w samochodzie.

Zasada działania skrzyni hydrostatycznej:

Dzięki przekładni hydraulicznej prędkość jazdy reguluje się płynnie - bez konieczności ręcznej zmiany biegów. Działa za pomocą silnika hydraulicznego, który reguluje prędkość i kierunek jazdy, co pozwala na płynne i łatwe manewrowanie traktorkiem bez konieczności zmieniania biegów. Obsługa układu napędowego urządzenia ogranicza się do wyboru kierunku jazdy oraz regulacji prędkości poprzez naciskanie dźwigni nożnych. Zwolnienie nacisku na dźwignię sprzęgła zahamuje maszynę i ostatecznie ją zatrzyma.

Zalety skrzyni hydrostatycznej:

• Płynna regulacja prędkości - idealna przy przeszkodach i w ciasnych ogrodach, podczas koszenia w zmiennych warunkach.
• Łatwe manewrowanie - świetna w ogrodach z drzewami, rabatami i wąskimi ścieżkami.
• Brak konieczności zmiany biegów - wygodna obsługa nawet dla początkujących.
• Lepsza kontrola z osprzętem - przy pracy z pługiem, przyczepką czy glebogryzarką.
• Są bardziej precyzyjne w porównaniu do skrzyń biegów manualnych, pozwalając na dokładniejsze manewrowanie traktorkiem w ciasnych przestrzeniach.

Wady skrzyni hydrostatycznej:

• Wyższa cena traktorka.
• Droższy serwis i ewentualne naprawy.
• Minimalnie niższa efektywność na bardzo dużych, prostych terenach.
• Są bardziej podatne na awarie, co prowadzi do kosztownych napraw.

Dla kogo hydrostat? Dla osób ceniących wygodę, posiadających ogród o nieregularnym kształcie, często pracujących z osprzętem lub koszących w trudniejszym terenie. Wniosek: Jeśli cenisz wygodę i płynność pracy - wybierz hydrostat.

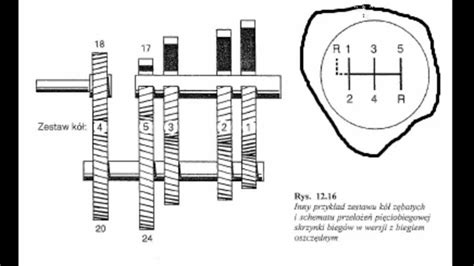

Mechanizm zmiany biegów w manualnych skrzyniach traktorków

Działanie mechanizmów zmiany biegów ma służyć jako pomoc dydaktyczna. Mechanizm zmiany biegów składa się z widełek, wybieraka, ewentualnie wałka wybieraka.

Elementy i ich rola

Dźwignia zmiany biegów

Dźwignia zmiany biegów z gałką osadzona jest przegubowo i zakończona wybierakiem. Siła, jaką kierowca musi wywierać na dźwignię, powinna być możliwie mała. W przypadku znacznego oddalenia skrzynki od miejsca kierowcy, stosuje się hydrauliczne lub pneumatyczne układy zdalnego sterowania, aby połączyć dźwignię zmiany biegów ze skrzynką biegów.

Widełki

Widełki najczęściej wykonane są jako odkuwki stalowe (stal 45). Wykonuje się je również z żeliwa lub jako wytłoczki z blachy stalowej. Przesuwają się po wałkach, włączając odpowiednie biegi.

Wybierak i wałki włączenia

Wybierak jest połączony z dźwignią zmiany biegów i odpowiada za przesuwanie widełek. Wałki włączenia biegów zapewniają włączanie kół zębatych na całej szerokości wieńca.

Zabezpieczenia i blokady

Mechanizm zmiany biegów wyposażony jest w zabezpieczenia, które zapobiegają włączeniu więcej niż jednego biegu jednocześnie oraz wyskakiwaniu biegów. Elementy zabezpieczające to zazwyczaj zatrzaski kulkowe, które utrzymują przesuwki (wałki ruchome) w określonym położeniu. Zatrzaski te często składają się z kulek dociskanych sprężyną do wałka. Położenie przesuwek przedstawione jest na rysunku 9 (brak dostępu do rysunków), gdzie jeden wodzik jest na wałku wybieraka, aby mógł swobodnie współpracować ze wszystkimi przesuwkami.

Istnieją trzy gniazda ustalające dla wodzików: dwa służą do włączania biegów z luzem, drugie zaś do włączania biegu wstecznego. Niewłaściwa obróbka lub późniejsze zużycie tych gniazd może prowadzić do problemów ze zmianą biegów. Gdy zostanie zastosowane gniazdo trapezowe lub śruby o stożkowym kształcie, luz będzie się zwiększał wraz z zużyciem gniazda. Powierzchnia pracy gniazd jest bardzo ważna i może wymagać szlifowania po obróbce cieplnej. Rowki lub ścięcia na wodzikach służą do odpowietrzania układu.

Problemy ze zmianą biegów w traktorkach NOMA i MTD J/125

Użytkownicy traktorków NOMA z silnikiem B&S 12,5HP i przekładnią mechaniczną 5 biegów do przodu i 1 do tyłu często zgłaszają problemy ze zmianą biegów na pracującym silniku. Przeniesienie napędu na tylne koła odbywa się za pomocą trzech kół pasowych i paska klinowego: koła na wale silnika, koła na tylnym moście oraz koła napinacza paska, które jest jednocześnie sprzęgłem i spięte z pedałem sprzęgła.

Typowe objawy i diagnoza

• Brak możliwości zmiany biegów na pracującym silniku: Po wciśnięciu sprzęgła, czuć, że lekko ciągnie, co uniemożliwia płynną zmianę biegów. Na zgaszonym silniku zmiana biegów odbywa się bez problemu.
• Szarpnięcia przy wrzucaniu biegu na luzie: Kiedy silnik pracuje i jest na luzie, przy wrzucaniu biegu następuje szarpnięcie.
• Traktorek ciągnie na sprzęgle: Koło na przekładni się zatrzymuje, ale bieg trudno jest zmienić. Problem wynika z nierozprzęgania skrzyni po wciśnięciu sprzęgła.
• Brak 1. i wstecznego biegu: Traktorek-kosiarka McCulloch M95-66X ma problem z brakiem jazdy na 1. i wstecznym biegu - po puszczeniu sprzęgła maszyna stoi w miejscu, natomiast na 2. i 3. biegu działa poprawnie.
• Zwalnianie i zatrzymywanie się traktorka: Po kilku metrach traktorek zwalnia i zatrzymuje się, jakby tracił moc.

Potencjalne przyczyny problemów

1. Nieprawidłowy pasek napędowy

Podejrzenia często padają na pasek. Użytkownik wspomina o założonym pasku maszynowym i niepewności co do oryginalnego rozmiaru. Zbyt długi lub niewłaściwy pasek może powodować, że sprzęgło nie działa prawidłowo. Przykładowo, pasek 2100 może być za długi, a 2070 (o 2 cm więcej luzu) może pomóc. Inny klin paska również może mieć znaczenie. Problem zbyt długiego paska napędowego może powodować, że dopiero w pozycji 5 jest on napięty, co uniemożliwia prawidłowe napędzanie koła pasowego skrzyni biegów w niższych położeniach.

2. Uszkodzony lub źle wyregulowany napinacz/sprzęgło

Rozsypane łożyska napinacza-sprzęgła mogą być przyczyną problemów. Po ich wymianie, trudności ze zmianą biegów mogą się utrzymywać. Niewłaściwa regulacja napinacza (zarówno w jedną, jak i w drugą stronę) może nie przynosić rezultatów. Brak blaszki hamulca paska również może być przyczyną problemu.

3. Problemy z hamulcem

Niesprawny hamulec może sprawiać, że koło pasowe się nie zatrzymuje po wciśnięciu sprzęgła, co utrudnia zmianę biegów. Podregulowanie hamulca może nieznacznie poprawić sytuację, ale nie zawsze eliminuje problem całkowicie. Sprężyna nr 22 jest od hamulca.

4. Luz na wałku i uszkodzone klucze w przekładni

Luz na wałku, na którym osadzone jest koło (np. pół obrotu koła), może wskazywać na problem w przekładni. Uszkodzone "klucze" (wodziki) w wewnętrznym mechanizmie zmiany biegów mogą wymagać wymiany. Napawanie kluczy może przynieść poprawę, ale problem z "ciągnięciem na sprzęgle" może pozostać.

Użytkownik zakupił używany traktorek MTD J/125, który jeździł z bardzo niską prędkością. Okazało się, że mechanizm wariatora był zablokowany przez poprzedniego właściciela, co uniemożliwiało prawidłowe działanie. Po oczyszczeniu i przywróceniu ruchomości wariatora oraz odpowiednim naciągu pasków, traktorek zaczął działać prawidłowo, osiągając znacznie wyższe prędkości.

5. Uszkodzenia mechanizmu różnicowego lub skrzyni biegów

Uszkodzenia podpory wałka mechanizmu różnicowego (10) lub przetarte tuleje (13) w skrzyni biegów mogą powodować tarcie i brak docisku sprzęgła, co skutkuje brakiem jazdy. W skrajnych przypadkach, gdy mechanizm różnicowy ulegnie poważnemu uszkodzeniu, traktorek może całkowicie stracić napęd. Może to być spowodowane pęknięciem obudowy dyferencjału, całkowitym zniszczeniem kół zębatych lub awarią wałków.

Problemy z łańcuszkiem (12) mogą również powodować brak napędu. Brak zawleczki nr 117 na schemacie, która leżała ułamana na dolnej osłonie, może powodować przesunięcie osi i niewłaściwe ustawienie zębatek, co skutkuje spadaniem łańcucha i terkotaniem podczas jazdy.

Rozwiązania i naprawy

Regulacja paska i napinacza

• Właściwa długość paska: Ważne jest ustalenie właściwego paska napędowego. Zbyt długi pasek może być przyczyną problemów z napędem.
• Sprawdzenie ustawienia napinacza: Napinacz musi być w osi paska. Jeśli pasek jest prawidłowy, należy sprawdzić ustawienie napinacza, zwłaszcza jeśli nie jest on równolegle ustawiony w odniesieniu do koła napędowego.
• Docisk sprzęgła: Należy sprawdzić docisk sprzęgła (17) do koła pasowego na wale silnika (nr 28). W pozycji neutralnej gumowe sprzęgło powinno być położone centralnie na środku koła, zakrywając równomiernie zaślepkę (nr 31) od śruby (nr 29).
• Zwiększenie naciągu: Zwiększenie naciągu napinacza przy skrzyni i zmiana miejsca zamontowania napinacza wariatora może znacząco poprawić prędkość traktorka.

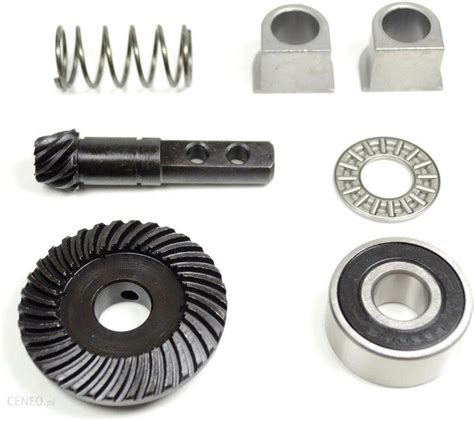

Wymiana i naprawa elementów

• Łożyska napinacza/sprzęgła: Wymiana uszkodzonych łożysk jest podstawową czynnością.
• Klucze (wodziki) w przekładni: Uszkodzone klucze wymagają naprawy lub wymiany.
• Tuleje mechanizmu różnicowego: Uszkodzone tuleje (13) można próbować zastąpić innymi tulejami lub łożyskami igłowymi od CNC, dostosowując średnicę wewnętrzną.
• Sprężyny: Sprężyny nr 22 i 49 mogą być trudno dostępne. Sprężyna nr 22 może być z powodzeniem zastąpiona sprężyną ściągającą szczęk hamulcowych do przyczepy Autosan Sanok D-47. Sprężyna 21 dociska gumowe sprzęgło do koła napędowego.
• Zawleczki: Brak zawleczki (nr 117) może powodować przesunięcie osi i niewłaściwe ustawienie zębatek.

Konserwacja mechanizmu różnicowego (dyferencjału)

Mechanizm różnicowy, często nazywany dyferencjałem, to kluczowy element każdego traktorka-kosiarki, który odpowiada za płynność jazdy i ochronę trawnika. Umożliwia kołom napędowym obracanie się z różnymi prędkościami, co jest kluczowe dla płynnego skręcania i ochrony trawnika.

Najczęstsze awarie dyferencjału to:

• Zużycie kół zębatych.
• Uszkodzenia łożysk.
• Wycieki oleju spowodowane zużyciem uszczelniaczy.

W wielu traktorkach dyferencjał jest zintegrowany z przekładnią (transaxle), co w przypadku poważnej awarii często oznacza wymianę całego modułu. Regularna kontrola i wymiana oleju przekładniowego to podstawa profilaktyki, zapobiegająca większości problemów z dyferencjałem.

Test mechanizmu różnicowego:

Unieś tył maszyny, aby koła napędowe znalazły się swobodnie w powietrzu. Spróbuj obrócić jednym z kół napędowych. Powinno ono obracać się swobodnie, a drugie koło powinno kręcić się w przeciwnym kierunku z taką samą prędkością. Jeśli oba koła kręcą się z tym samym oporem lub w tym samym kierunku, może to oznaczać problem z dyferencjałem.

Blokada mechanizmu różnicowego

Blokada mechanizmu różnicowego to system, który pozwala na zrównanie prędkości obrotowej obu kół napędowych, co poprawia trakcję w trudnym terenie. Standardowe traktorki-kosiarki rzadko są fabrycznie wyposażone w blokadę. Samodzielne blokowanie dyferencjału (np. przez zaspawanie) poprawia trakcję w trudnym terenie, ale ma poważne wady na co dzień. Na twardej nawierzchni traktorek będzie miał ogromne problemy ze skręcaniem, koła będą się ślizgać, niszcząc trawnik, a układ napędowy będzie poddawany ekstremalnym obciążeniom.

Zaawansowane mechanizmy: przekładnie planetarne i powershift

Przekładnia planetarna

Rozwiązanie problemu zmiany biegu pod obciążeniem pochodziło od Forda. Przekładnia planetarna (obiegowa) ma tę zaletę, że nie trzeba rozłączać jej od silnika, aby dokonać zmiany przełożenia. Może być w pełni obciążona w czasie zmiany biegu. Składa się z kół zębatych (słonecznego, obiegowych zwanych satelitami oraz koronowego), jarzma, obudowy oraz sprzęgieł i hamulców. Sprzężenie dwóch dowolnych elementów sprawia, że przełożenie całkowite wynosi jeden. Zatrzymanie jednego z kół przekładni daje przełożenie różne od jedności, umożliwiając zwiększanie lub zmniejszanie momentu obrotowego. Jest to podstawa dla pierwszych typów przekładni powershift. Przekładnia planetarna to przede wszystkim duża wytrzymałość i zdolność do przenoszenia znacznych obciążeń, z racji czego jest chętnie i powszechnie stosowana jako zwolnica.

Skrzynie powershift

Obecnie miano skrzyni powershift jednoznacznie wiąże się z systemami wielosprzęgłowymi, czyli tymi, w których zastosowano podział na co najmniej dwa wałki z własnymi sprzęgłami dla poszczególnych biegów. Zasada działania przekładni dwusprzęgłowej jest niezwykle prosta i można ją w uproszczeniu podsumować jako połączenie dwóch przekładni w jedną z dodaniem nieco bardziej rozbudowanego układu sterującego. Na jednym wałku znajdują się koła biegów nieparzystych, a na drugim parzystych. Pomiędzy nimi jest wałek wyjściowy z kołami, które będą przekazywały moment dalej na koła ciągnika. Komputer odpowiedzialny za sterowanie skrzynią przetwarza polecenie operatora na rozkaz dla elektronicznie sterowanego rozdzielacza hydraulicznego, który ustawia suwaki tak, aby olej popłynął do sprzęgła pierwszego szeregu (gdzie jest bieg pierwszy) i jednocześnie do drugiego sprzęgła (gdzie jest bieg drugi), aby to spięło wał pośredni z wałkiem wyjściowym. To przełączenie sprzęgieł następuje w czasie praktycznie niezauważalnym dla kierowcy.

Typy powershift:

• Full-powershift (pełen powershift): Umożliwia przełączanie wszystkich dostępnych biegów bez użycia sprzęgła.
• Semi-powershift (częściowy powershift): Połączenie skrzyni manualnej oraz powershift. Mamy kilka biegów włączanych przy pomocy pedału sprzęgła i dźwigni lub za pomocą przycisku na dźwigni, który odpowiada za wysłanie sygnału do komputera, aby ten dokonał wysprzęglenia.

Zalety powershift:

• Wysoki komfort obsługi skrzyni (zmiana przełożeń przyciskami lub dźwigienką).
• Możliwość połączenia z tempomatem i programatorem prędkości.
• Możliwość zaprogramowania obrotów, przy których maszyna sama zredukuje lub zwiększy bieg, jeżeli obciążenie będzie wymagało większego momentu napędowego, a ciągnik zachowa ustawioną prędkość.

Wady powershift:

• Wysoki koszt serwisu i wymiany pakietów sprzęgieł (są dwa sprzęgła, więc podwójny wydatek).
• Większy koszt i ilość specjalistycznych olejów.
• Konieczność wykonywania okresowej kalibracji przekładni (co ok. 1200 mth).
• Najsłabszym ogniwem są komputery sterujące pracą wszystkich elementów, zwłaszcza oprogramowanie.

Problemy z przekładnią pojawiają się, gdy olej jest zanieczyszczony lub zużyją się uszczelki zaworów sterujących. Należy często wymieniać olej i filtry, a po określonym przebiegu wymienić także uszczelnienia.
