Ciągniki Siodłowe i Naczepy Mega: Kompleksowy Przewodnik

Ciągnik siodłowy stanowi elementarne narzędzie pracy firm transportowych. Jest to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek. W połączeniu z naczepą o określonej ładowności pozwala przewozić na duże odległości ciężki sprzęt lub towar w dużych ilościach.

Budowa i Funkcjonowanie Zestawu Drogowego

Ciągnik Siodłowy - Jednostka Napędowa

Ciągnik siodłowy jest samodzielnym pojazdem napędzanym silnikiem, przystosowanym do łączenia się z innymi środkami transportu, które są pozbawione napędu i przednich kół. Dlatego też wyposażony jest w siodło z regulowaną wysokością.

Naczepa - Element Ładunkowy

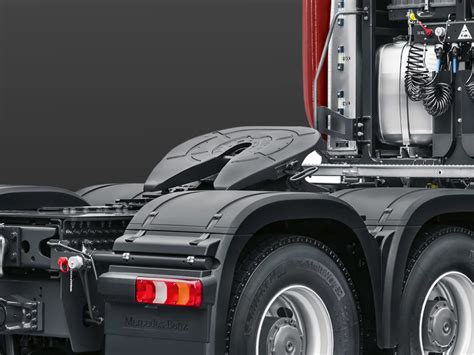

Naczepa stanowi element dołączany do ciągnika siodłowego. Jest ona pozbawiona własnego napędu, a w przedniej części nie ma nawet kół. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. To siodło jest zaprojektowane w taki sposób, aby umożliwiało swobodne poruszanie się po drodze na zakrętach oraz wykonywanie stosownych manewrów.

Proces Sprzęgania i Rozprzęgania

Mocowanie rozpoczyna się od zniżenia tylnego zawieszenia i zbliżenia się siodłem do naczepy. Należy zadbać o to, aby przewody, ale też systemy hamulcowe, były odpowiednio ze sobą połączone. Następnie przechodzi się do podniesienia zawieszenia ciągnika siodłowego. Korzystanie z możliwości szybkiego montażu i rozłączania naczepy pozwala na znaczące przyspieszenie procesu rozładunku. Daje to spore możliwości przy stałej współpracy z różnymi podmiotami, gdzie kierowca nie musi czekać na koniec rozładunku, lecz może swobodnie wrócić do bazy lub przyłączyć nową naczepę. Jest to podstawa systemu transportu wahadłowego, który pozwala nie tylko zaoszczędzić czas i pieniądze, ale też służy środowisku naturalnemu, gdyż ogranicza niepotrzebne puste kursy.

Rodzaje Naczep i Ich Zastosowanie

Naczepy mogą mieć różny kształt, budowę i zastosowanie. Różnica w wysokości wewnętrznej bezpośrednio przekłada się na pojemność ładunkową.

Standardowe Naczepy

Na ulicach często spotyka się naczepy chłodnie, wyposażone w agregat, przystosowane do przewozu mięsa, nabiału, owoców, leków i wszystkich innych produktów wymagających niskich temperatur. Naczepa typu wywrotka to pojazd spotykany na budowach, służący do przewożenia materiałów sypkich, głównie piasku i żwiru. Standardowa naczepa firankowa oferuje zazwyczaj wysokość wewnętrzną w przedziale od 2,70 do 2,80 metra, a jej kubatura wynosi około 90 metrów sześciennych. Jest ona optymalna dla przewozu ładunków ciężkich, które niekoniecznie wymagają maksymalnej wysokości, lub gdy palety są ładowane w sposób, który nie wykorzystuje w pełni dostępnej przestrzeni w naczepie Mega.

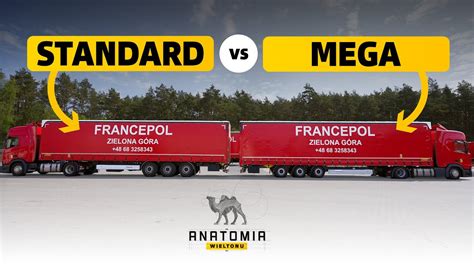

Naczepa Typu Mega

Coraz częściej można usłyszeć, że wielcy operatorzy logistyczni dostrzegają przyszłość transportu w naczepach typu Mega. Świadczy o tym chociażby decyzja firmy DB Schenker, która ogłosiła program wymiany naczep na pojazdy o obniżonym podwoziu. Naczepa typu Mega, często określana jako Jumbo lub naczepa objętościowa, została zaprojektowana z myślą o maksymalizacji przestrzeni ładunkowej, odpowiadając na rosnące potrzeby transportu towarów o dużej objętości. Ta różnica w wysokości, która jest głównym wyróżnikiem naczepy Mega, przekłada się bezpośrednio na jej zastosowanie i możliwości.

• Wysokość wewnętrzna: Główną i najbardziej definiującą cechą, która odróżnia naczepę Mega od jej standardowego odpowiednika, jest jej wysokość wewnętrzna, wynosząca 3 metry.
• Pojemność ładunkowa: Dzięki swojej konstrukcji naczepa Mega oferuje zazwyczaj około 100 metrów sześciennych przestrzeni ładunkowej.
• Wymagania konstrukcyjne: Aby osiągnąć imponujące 3 metry wysokości wewnętrznej, przy jednoczesnym zachowaniu maksymalnej dopuszczalnej wysokości całkowitej zestawu (która w większości krajów europejskich wynosi 4 metry), konstruktorzy naczep Mega musieli zastosować specyficzne rozwiązania. Najważniejszą konsekwencją jest konieczność stosowania ciągnika siodłowego typu low-deck, czyli niskopodłogowego. Kluczową cechą takiego ciągnika jest wysokość jego siodła, która w wersjach low-deck wynosi zazwyczaj od 950 do 980 mm.
• Mniejsze koła: Kolejnym istotnym elementem konstrukcyjnym naczepy Mega są mniejsze koła. Zamiast standardowych rozmiarów (np. 385/65 R22.5), naczepy Mega często wykorzystują opony w rozmiarze 445/45 R19.5. Mniejsze średnice kół pozwalają na dalsze obniżenie podłogi naczepy.
• Zastosowanie: Naczepy Mega to przede wszystkim rozwiązanie dla transportu ładunków objętościowych, czyli towarów, które zajmują dużo miejsca, ale niekoniecznie są bardzo ciężkie. Ich kluczową rolę odgrywają w branży motoryzacyjnej (automotive), gdzie służą do przewozu różnego rodzaju komponentów, szczególnie tych umieszczonych w tzw. gitterboxach.

Zalety i Wady Naczep Mega

Zalety:

• Maksymalne wykorzystanie przestrzeni ładunkowej: Możliwość przewozu towarów o dużej objętości, co przekłada się na lepszą efektywność i potencjalnie niższe koszty jednostkowe transportu.
• Przewóz wysokich ładunków: Niezastąpiona przy transporcie towarów, które ze względu na swoje wymiary nie mieszczą się w standardowej naczepie.

Wady:

• Specjalistyczny ciągnik: Konieczność posiadania ciągnika siodłowego typu low-deck jest znaczącym kosztem inwestycyjnym. Taki ciągnik jest zazwyczaj droższy w zakupie i utrzymaniu.
• Mniejsza elastyczność floty: Ciągnik low-deck może nie być optymalny do współpracy ze standardowymi naczepami, co ogranicza wszechstronność floty.

Kryteria Wyboru Naczepy

Decyzja o wyborze między naczepą Mega a standardową nie powinna być podejmowana pochopnie. Wymaga ona analizy specyfiki działalności firmy transportowej i potrzeb klientów:

• Jaki rodzaj ładunków najczęściej przewożysz?
• Czy Twoja obecna flota ciągników jest kompatybilna z naczepami Mega?
• Jak elastyczna musi być Twoja flota?
• Jaki jest Twój budżet inwestycyjny i operacyjny?
• Jakie są wymagania Twoich kluczowych klientów?

Charakterystyka Ciągnika Siodłowego

Kryteria Wyboru

Wybór modeli ciągników siodłowych na rynku motoryzacyjnym jest całkiem spory, a ich zakup wiąże się z dużą inwestycją. Należy więc dokładnie przemyśleć, który model najlepiej odpowiada specyfice branży oraz charakterowi przewożonego towaru.

• Moc silnika: Jednym z kryteriów wyboru nowego ciągnika siodłowego jest moc jego silnika. Najczęściej spotykane pojazdy są wyposażone w motor o mocy do 500 KM. W przypadku firmy transportowej, która często odbiera lub zawozi ładunek w tereny górskie, warto zainwestować w pojazd z silnikiem o większej mocy. Pod kabiną współczesnych ciągników siodłowych pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
• Liczba osi napędowych: Sama moc ciągnika nie zagwarantuje stabilności pojazdu w trudnym terenie, zwłaszcza, gdy jedyna napędzana oś traci przyczepność. Dlatego w tym aspekcie kluczową rolę odgrywa również liczba osi napędowych w pojeździe. Najczęściej w tego typu ciągnikach stosuje się układy napędowe 4×4 lub 6×4, które zapewniają większą przyczepność i stabilność pojazdu w wymagających warunkach. W wariancie 6×4 występują trzy osie, zwykle nienapędzana przednia oś skrętna i dwie tylne osie napędzane. Konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach.
• Możliwość regulacji siodła: Kolejne ważne kryterium, które warto wziąć pod uwagę podczas zakupu nowej floty do firmy, to możliwość regulacji siodła. Dzięki tej opcji można zrównać ciągnik z naczepą pod względem wysokości.
• Funkcjonalna kabina z sypialnią: Zakup nowego ciągnika siodłowego powinien być uzasadniony również wyposażeniem w funkcjonalną kabinę z sypialnią. W przypadku tras międzynarodowych jest to absolutny standard. Kabiny możemy podzielić ze względu na rozmiar i dodatki. Te najmniejsze i najtańsze nie mają wygód w postaci lodówki czy też radia, choć na trasach krajowych mogą okazać się wystarczające.

Technologie i Systemy Bezpieczeństwa

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego.

• Automatyczne skrzynie biegów: Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
• Elektroniczny system hamulcowy EBS: Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
• Systemy ADAS: Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems).
  • Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu.
  • Asystent pasa ruchu (LKA) koryguje tor jazdy.
  • System awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.
• Hamulce długotrwałe: Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.

Kabina Kierowcy - Mobilne Centrum

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Rola Ciągników Siodłowych w Logistyce

Fundament Transportu

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Regulacje Prawne i Ekonomia

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

• Tachograf cyfrowy: Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.
• Kwalifikacje: Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat.
• Dokumentacja: Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
• Badania i ubezpieczenia: Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość Transportu Ciężkiego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach.

Szwajcarski specjalista od elektrycznych ciężarówek, od niedawna należący do grupy Volvo, zaprezentował kolejną nowość: pierwszy w historii całkowicie elektryczny ciągnik siodłowy typu low-deck, a więc mogący pracować właśnie z naczepami typu Mega. Przejawia się to oczywiście w obniżonej wysokości siodła, wynoszącej tu dokładnie 937 milimetrów. Jak wiadomo, w spalinowych ciężarówkach typu low-deck konieczne jest zastosowanie niższych zbiorników paliwa, by zachować odpowiedni prześwit. Coś podobnego wydarzyło się także w elektryku, choć tym razem nie obniżono zbiorników, lecz zmniejszono boczne pakiety baterii. W efekcie akumulatory Futuricum w wersji low-deck mają pojemność tylko 380 kWh, o 16 procent mniejszą niż w ciągniku siodłowym tej samej marki o standardowej wysokości podwozia (tam jest to 450 kWh). Futuricum wykorzystuje nadwozia z Volva FH, co jest elementem oficjalnej współpracy ze Szwedami, z tym zastrzeżeniem, że Szwajcarzy wkładają pod kabiny własny układ napędowy, złożony z 680-konnego silnika i tylko 1-biegowej przekładni. Wśród innych wynalazków tego przedsiębiorstwa był już między innymi autotransporter na prąd oraz bardzo ciężkie ciągniki z bateriami za kabiną.

Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
