Ciągniki Rolnicze: Budowa, Funkcje i Rozwiązywanie Problemów Technicznych

Wprowadzenie do Świata Ciągników Rolniczych

Nazwa „traktor” wywodzi się od łacińskiego słowa tractus (ciągnięcie, przeciąganie, wleczenie za sobą) i jest używana w większości języków na świecie. Przed powstaniem traktora rolniczego prace uprawowe wymagały wsparcia zwierząt pociągowych, głównie koni, bydła i osłów. Około połowy XIX wieku rozpoczęto używanie lokomobili w systemie orki parowej, polegającej na przeciąganiu pługa przy pomocy lin pomiędzy dwiema maszynami rozstawionymi na krańcach pola. Pierwszy skonstruowany na świecie ciągnik o napędzie spalinowym to maszyna konstrukcji Amerykanina Johna Froehlicha z 1892 roku.

Według prawa o ruchu drogowym w Polsce, ciągnik rolniczy to pojazd silnikowy skonstruowany do używania łącznie ze sprzętem do prac rolnych, leśnych lub ogrodniczych. Maksymalna dopuszczalna prędkość poruszania się ciągnika rolniczego w ruchu ulicznym to 30 km/h (także z przyczepą). Ciągniki są używane do przemieszczania pojazdów, maszyn i urządzeń nie posiadających własnego napędu (np. przyczep), do napędu maszyn i urządzeń nieposiadających własnego silnika za pośrednictwem wałka odbioru mocy (WOM), koła pasowego (obecnie praktycznie nie występuje) lub złączy hydrauliki zewnętrznej. Maszyny i urządzenia współpracujące z ciągnikiem można montować przy użyciu trójpunktowego układu zawieszenia (TUZ), w większości maszyn znajdującego się z tyłu, a w nowoczesnych maszynach często również z przodu.

Rodzaje i Konstrukcje Ciągników

Ciągniki Kołowe

• Ciągniki kołowe ze stałym napędem jednej (tylnej) osi (2WD): są to ciągniki uniwersalne o mocy do 310 KM, najczęściej spotykane. Obecnie są produkowane również z dołączanym napędem przedniej osi (MFWD - Mechanically Driven Front Wheel Drive, czyli mechanicznie napędzany przedni napęd).
• Ciągniki kołowe ze stałym napędem obu osi (4WD): zazwyczaj są to ciągniki ciężkie, obecnie produkowane osiągają moc od 50 do 600 KM.

Ciągniki Gąsienicowe i Półgąsienicowe

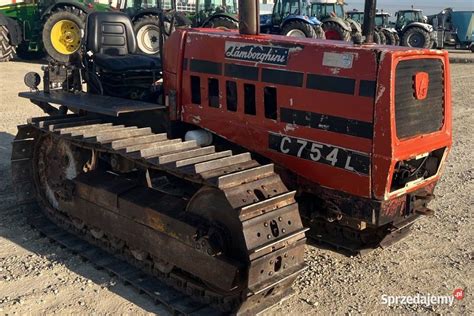

• Ciągniki gąsienicowe: charakteryzują się układem jezdnym opartym na gąsienicach. Zazwyczaj stosowane są do najcięższych prac, najczęściej spotykane na terenach podmokłych i o glebach ciężkich. W latach 70.-80. ciągniki na stalowych gąsienicach wskutek wielu wad i ograniczeń zastosowania zostały praktycznie wyparte przez ciężkie ciągniki kołowe. Obecnie, przy dużej uwadze, jaką przykłada się do ograniczenia ugniatania gleby, idea gąsienicowego układu jezdnego opartego na gąsienicach ze zbrojonej stalą nieścieralnej gumy przeżywa swój renesans.
• Ciągniki półgąsienicowe: opierają się na idei ciągnika kołowego, lecz zamiast kół na jednej lub wszystkich osiach stosuje się specjalne wózki gąsienicowe.

Ciągniki Specjalistyczne

• Komunalne: małe ciągniki służące do robót komunalnych w miastach - m.in. do odśnieżania dróg, koszenia trawy oraz utrzymywania zieleni w parkach.
• Ogrodnicze: małe ciągniki przystosowane do upraw międzyrzędowych, o wąskich oponach z możliwością zmiany rozstawu kół, jednoosiowe lub dwuosiowe. W Polsce najczęściej spotykane to Ursus C-330 i Władimirec T-25.

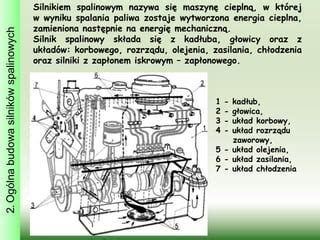

Układy Rozruchowe i Paliwowe w Ciągnikach

Świece Płomieniowe i Żarowe

W ciągnikach, zwłaszcza starszych modelach, często spotyka się systemy ułatwiające rozruch w niskich temperaturach. Na przykład, w Fordzie 4610 w kolektorze powietrza znajduje się specyficzny "grzybek", do którego podłączone były kable. Jest to najprawdopodobniej świeca płomieniowa lub żarowa. Mimo braku dedykowanej kontrolki, takie rozwiązanie ułatwia rozruch zimą.

Ciągniki starszych generacji, jak np. Fordy, miały często montowaną świecę płomieniową, która wymagała zarówno podłączenia od paliwa, jak i prądu. W takich systemach kontrolka zwykle nie występuje; proces podgrzewania inicjowany jest często osobnym przyciskiem, a jego działanie może sygnalizować przygasanie innych kontrolek.

Alternatywne Metody Rozruchu Zimą

Alternatywną metodą ułatwiającą rozruch w niskich temperaturach jest podłączenie grzałki płynu chłodniczego. Grzałka taka oryginalnie montowana bywała w miejscu zaślepki, np. za rozrusznikiem. Jej prawidłowe działanie i konserwacja są kluczowe, ponieważ uszkodzenie przewodu może prowadzić do wycieku płynu i konieczności szybkiej naprawy.

Problemy z Dymieniem Silnika i Jakością Paliwa

Dymienie silnika to częsty problem diagnostyczny. W przypadku ciągnika Ford 4610 zauważono dymienie przy małych obrotach (siwy dym) oraz lekki dymek po przekroczeniu 2000 RPM, który przy mocniejszym wciśnięciu pedału stawał się lekko czarny. Przyczyną dymienia może być rodzaj używanego oleju silnikowego, np. TURDUS, który, jak niektórzy sugerują, może "smolić silnik".

Inną potencjalną przyczyną są wtryskiwacze, zwłaszcza jeśli ciągnik był tankowany paliwem o niskiej jakości, które "ani zapachem ani kolorem nie przypominało ropy". Uszkodzone lub zanieczyszczone wtryskiwacze mogą prowadzić do nieprawidłowego spalania i dymienia. W takiej sytuacji zaleca się sprawdzenie wtrysków.

Znaczenie i Działanie MFD w Ciągnikach

Czym jest system MFD?

MFD (Mechanically Driven Front-wheel Drive lub Multi-Functional Drive w kontekście niektórych systemów) to kluczowy element ciągników, który oznacza załączenie przedniego napędu. W wielu modelach ciągników, np. w niektórych typach, przednia oś jest domyślnie załączona, a do jej wyłączenia należy zasilić elektrozawór, często określany jako MFD Solenoid Valve. System ten jest również kluczowy dla zapewnienia optymalnej trakcji i stabilności maszyny.

Problemy z Układem MFD i jego Diagnostyka

Problemy z systemem MFD mogą być złożone. Przykładem jest ciągnik, w którym na stałe załączony jest przedni napęd, co jest skutkiem awarii instalacji elektrycznej. W takim modelu przednia oś jest domyślnie załączona, a żeby ją wyłączyć, należy zasilić elektrozawór MFD Solenoid Valve. Częstym problemem może być również przepalający się bezpiecznik, np. numer 23, który jest oznaczony jako "Brake lights, MFD diff lock". Wymaga to sprawdzenia wszystkich elementów według schematu, ponieważ oprócz blokady mostu, świateł hamowania i sprzęgła przedniego napędu, mogą być z niego zasilane inne komponenty.

W przypadku Case 5150 Maxxum, użytkownik napotkał problem z uszkodzonym solenoidem "40km/h MFD BRAKING SOLENOID". Solenoid ten jest zamontowany na rurze olejowej w okolicy tylnego mostu i jest podłączony do wyłączników na pedale stop. Jego zadaniem jest załączanie przedniego napędu podczas hamowania, co ma na celu zwiększenie efektywności hamowania ciągnika.

Mechanizm działania jest często taki, że napęd jest załączany w momencie odcięcia napięcia zasilania zaworu. Dzieje się tak, ponieważ sprzęgło przedniego napędu przekazuje moment na przednie koła, gdy ciśnienie oleju, które nim steruje, jest równe zeru. Uszkodzony solenoid, który pozostaje w stanie biernym, może powodować, że napęd jest cały czas załączony, nawet jeśli przełącznik na pulpicie jest wyłączony. To może prowadzić do nieprawidłowej pracy ciągnika, w tym do niszczenia drogi przy skręcie. W takiej sytuacji elektrozawór jest najprawdopodobniej do wymiany. Niewłaściwe podłączenie, np. złączki elektrozaworu do switcha ciśnieniowego, może również powodować zwarcia i inne problemy w układzie MFD.

Moc Ciągnika i Jej Oznaczenia

Moc ciągnika to jedno z podstawowych pytań, jakie nasuwają się do określenia potencjału danej maszyny. Parametr mocy jest dzisiaj podstawowym wyznacznikiem możliwości zastosowania i wydajności ciągnika lub innej samojezdnej maszyny rolniczej. "Ilość koni pod maską" to także określenie wielkości ciągnika.

Kiedyś stosowano podział ciągników na serie: "lekkie", "średnie", "ciężkie". Podział był dość klarowny i łatwy, ponieważ paleta dostępnych maszyn nie była zbyt duża i podawana była jedna moc, ewentualnie dwie. Dzisiaj takie dzielenie, ze względu na dostępną mnogość serii i modeli, nie miałoby sensu. Są za to serie (np. 1, 2, 3... 9), co sporo już mówi, ponieważ poszczególni producenci oznaczają swoje maszyny w zbliżony sposób.

W oznaczeniach na masce, teoretycznie miało być prościej, ale jest tu spory "bałagan", ponieważ każdy producent może zapisać "dowolną moc". Moc może być podawana według kilku norm i punktów pomiaru. W oznaczeniu modelu może być podana np. moc maksymalna, moc maksymalna z chwilowym doładowaniem (czyli tzw. boostem), ale także po prostu moc znamionowa. Różnice są znaczące - zwłaszcza w przypadku ciągników dużej mocy.

Inne Powszechne Problemy Techniczne Ciągników

Użytkownicy ciągników często spotykają się z różnorodnymi problemami technicznymi. Na przykład, w Renault Dionis 130 podczas pracy na wałku WOM, wałek po chwili wyskakuje, a dźwignia przeskakuje w pozycję neutralną, mimo że "na sucho", bez podłączonej maszyny, pracuje poprawnie. Sugeruje to problem z obciążeniem lub mechanizmem blokującym WOM.

Innym zgłaszanym problemem jest wyciek ropy z dziurki pod śrubą, który zmniejsza się po rozgrzaniu silnika. To może wskazywać na problem z uszczelnieniem lub ciśnieniem w układzie paliwowym.

W ciągniku Yanmar AF330, problemem jest brak możliwości jazdy do przodu lub do tyłu, pomimo posiadania rewersu. Czasami, na wysokich obrotach, ciągnik złapie napęd. Sprzęgło wydaje się być sprawne, a grubość tarczy nominalna. Odnotowano również, że olej w skrzyni był "nad stan", co może mieć wpływ na działanie układu napędowego. W takiej sytuacji należy szukać przyczyn w układzie przeniesienia napędu, mechanizmie rewersu lub układzie hydraulicznym sterującym skrzynią.

W przypadku wymiany filtra oleju, np. w Case 5150, często pojawia się pytanie, czy trzeba spuścić cały olej. Choć można odkręcić filtr bez spuszczania całego oleju, zaleca się wymianę oleju wraz z filtrem, aby zapewnić optymalną czystość i właściwości smarne.
