Problemy z układem hydraulicznym w minikoparce: kompleksowy przewodnik diagnostyki i rozwiązywania problemów

Układ hydrauliczny w minikoparce to złożona sieć podzespołów, które współpracują ze sobą w celu przenoszenia mocy i wykonywania różnych zadań. Jest to serce każdej maszyny budowlanej, zapewniające jej optymalne warunki do pracy. Gdy awarii ulega jeden z nich, natychmiast spada wydajność całej hydrauliki. Sytuacja może być gorsza, gdy bagatelizujemy niepokojące objawy, bo wówczas czekają nas dużo większe wydatki. Jako dostawca minikoparek, widzieliśmy sporo problemów z układami hydraulicznymi.

Objawy problemów z hydrauliką

Awarie w układzie hydraulicznym nie muszą być wcale poważne i drogie w naprawie, ale zawsze wymagają szczegółowej diagnostyki. Problemy mogą objawiać się na wiele sposobów, od całkowitego braku działania po nietypowe dźwięki i spadek mocy. Rozpoznanie ich na wczesnym etapie pozwala uniknąć poważniejszych usterek i kosztownych napraw.

Brak działania hydrauliki po uruchomieniu

Jednym z niepokojących objawów jest sytuacja, gdy po uruchomieniu maszyny hydraulika nie działa w ogóle. W przypadku minikoparki JCB 3CX z pompą wielotłoczkową, zdarza się, że po porannym zapaleniu maszyny nic nie działa. Dopiero po kilku, czasem kilkunastu minutach trzeba zgasić i zapalić silnik jeszcze raz, aby układ zaczął pracować. Czasami wystarczy minuta, żeby po ponownym odpaleniu zadziałała. Gdy już zadziała, maszyna pracuje normalnie, ma siłę itp. Rano, gdy silnik zostanie zapalony, hydraulika nie działa i pompa nie hałasuje, ani się nie repeci.

Nagłe wyłączenie hydrauliki podczas pracy

Zdarza się również, że podczas pracy hydraulika potrafi się nagle wyłączyć. Wtedy słychać pompę, która się "repeci" lub "tłucze w środku". W takiej sytuacji ponownie konieczne jest zgaszenie i ponowne uruchomienie silnika. Czasami, gdy hydraulika wyłączy się podczas pracy, finalnie są jakieś ruchy, ale ogólnie obserwuje się nieprawidłowe działanie. Zdarza się oczywiście, że problemy z układem hydraulicznym są po prostu efektem zwykłego zużycia pompy lub silnika.

Nietypowe dźwięki

Dziwne dźwięki wydobywające się z pompy hydraulicznej często oznaczają awarię. Można usłyszeć uderzenia, stukanie, zgrzytanie lub wycie. Gdy pompa pracuje prawidłowo, jest niesłyszalna, ale gdy się wyłączy, zaczyna się "repecić" i "tłucze w środku". Głośny, jęczący dźwięk może oznaczać, że pompa ma problemy z zasysaniem płynu lub że gdzieś jest blokada. W układzie może znajdować się powietrze, niski poziom płynu lub zużyte części pompy. Powietrze w oleju powoduje kawitację i hałas. Te dźwięki mogą oznaczać obecność pęcherzyków powietrza lub zbyt małą ilość płynu.

Spadek mocy i powolne działanie

Ramię podnoszące się powoli lub tracące moc to najczęstszy problem, występujący w 40% wszystkich zgłoszeń serwisowych. Gdy ramię koparki podnosi łyżkę wolniej niż zwykle lub brakuje mu mocy przy pełnym obciążeniu, przyczyna najczęściej tkwi w układzie hydraulicznym. Główne przyczyny utraty mocy ramienia to: niskie ciśnienie hydrauliki (40% przypadków), zanieczyszczony olej hydrauliczny (25%), zapchane filtry (20%), zbyt niskie ciśnienie servo (10%) oraz zużyta pompa hydrauliczna (5%). Ciśnienie w systemie może spaść z normalnych 220 bar do zaledwie 100-150 bar, co drastycznie zmniejsza siłę roboczą maszyny. Problem często nasila się wraz z nagrzewaniem oleju. Gdy temperatura przekracza 80°C, lepkość oleju maleje i ciśnienie dodatkowo spada. Operator zauważa wtedy, że koparka pracuje sprawnie „na zimno”, ale traci moc po kilku godzinach pracy. Jak maszyna pracuje normalnie, jest silna, np. ostatnio ładowano płyty drogowe betonowe tyłem i bez problemu podnosiła.

Ramię szarpie lub pracuje nierówno

Szarpany ruch ramienia koparki to symptom, który operator od razu wyczuwa w kabinie. Zamiast płynnego, kontrolowanego ruchu, ramię „skacze” lub pracuje z przerwami. Najczęstszą przyczyną jest powietrze w systemie hydraulicznym (40% przypadków). Pęcherzyki powietrza tłumią ciśnienie oleju i powodują przerywany przepływ. Podczas pracy słychać charakterystyczne syczenie. Drugą co do częstości przyczyną jest zanieczyszczony olej (35%), który zawiera cząstki metalu, piasek lub wodę. Zabrudzenia uniemożliwiają prawidłową pracę zaworów.

Wycieki oleju

Wyciek oleju to problem, który łatwo zauważyć wizualnie. Plamy oleju pod koparką lub widoczne ślady na cylindrach to sygnał alarmowy. Problem może dotyczyć różnych punktów układu hydraulicznego. Najczęściej wyciek pojawia się przy uszczelniaczu dławicy siłownika (gland seal) w górnej części cylindra. Przyczyna to naturalne zużycie lub praca w wysokiej temperaturze powyżej 80°C. Drugie wrażliwe miejsce to połączenia śrubowe - wibracje podczas pracy mogą poluzować śruby i spowodować wyciek. Wcześniej olej wyciekał na filarze ssawnym, ale teraz jest sucho. Należy także zwrócić uwagę na wszelkie wycieki z układu hydraulicznego. Część operatorów je bagatelizuje, co szybko prowadzi do kosztownej usterki.

Przegrzewanie się płynu hydraulicznego

Jeśli cykle są wolniejsze lub temperatura płynu przekracza 82°C (180°F), maszyna może mieć poważne problemy. Wysoka temperatura może uszkodzić uszczelki i pogorszyć wydajność pompy. Przegrzanie często wynika z niskiego poziomu oleju, jego zabrudzenia lub zablokowania chłodnicy.

Diagnostyka problemów z układem hydraulicznym

Bez względu na to, jakie są objawy awarii układu hydraulicznego, ustalenie źródła problemu jest możliwe wyłącznie dzięki przeprowadzeniu wnikliwych czynności serwisowych. Aby postawić trafną diagnozę, potrzeba specjalistycznej wiedzy zespołu mechaników oraz odpowiednich narzędzi, jak chociażby czujniki ciśnienia.

Metody diagnostyki ręcznej i przyrządowej

Metodę diagnozowania awarii pompy hydraulicznej koparki można podzielić na metodę diagnostyczną przyrządu i metodę diagnozy ręcznej. Metoda ręcznej diagnostyki wykorzystuje wzrok, dotyk, węch i słuch w celu wstępnej diagnozy stanu technicznego i usterek pompy hydraulicznej.

Szybka diagnoza w terenie - bez narzędzi

Ten test zajmuje zaledwie 5-10 minut i nie wymaga żadnego specjalistycznego sprzętu. Wystarczy znajomość maszyny i kilka prostych obserwacji. Procedura składa się z czterech kroków:

1. Obserwacja wizualna (1 minuta): Sprawdź, czy widoczne są ślady oleju pod cylindrami. Przyjrzyj się połączeniom - czy są poluźnione? Obejrzyj tłoczysko - czy widać rysy lub wyraźne zużycie? Sprawdź, czy nie ma osadu oleju na gąsienicach lub podwoziu.
2. Test dryfu (5 minut): To najważniejszy element diagnostyki. Rozpuść ramię do pełnego rozszerzenia i wyłącz silnik na 5 minut. Zmierz spadek wysokości. Jeśli wynosi mniej niż 20 mm, wszystko jest w porządku. Spadek większy niż 50 mm wymaga pilnej wizyty w serwisie.
3. Test mocy (2 minuty): Rozpuść ramię wolno i obserwuj, czy ruch jest płynny. Jeśli masz możliwość, porównaj zachowanie z inną koparką tego samego typu. Różnice w szybkości i płynności ruchu wskazują na problemy z układem hydraulicznym.
4. Test szarpnięcia (1 minuta): Wykonaj kilka pełnych cykli pracy ramieniem. Czy ruch jest gładki czy pełen szarpnięć? Czy słychać nietypowe dźwięki - syczenie, stukanie, trzaski? Nietypowe dźwięki często wskazują na powietrze w układzie lub zużyte zawory.

Ten prosty test wykrywa około 80% problemów jeszcze przed wizytą w serwisie. Dzięki temu operator wie, czy problem jest pilny, czy może poczekać do planowanego przeglądu. To oszczędza czas i pieniądze - nie tracisz dnia roboczego na niepotrzebny wyjazd do serwisu.

Pełna diagnostyka z manometrem - 30 minut

Jeśli szybki test wykazał nieprawidłowości, warto przeprowadzić pełną diagnostykę ciśnienia. Wymaga to manometru hydraulicznego (koszt 200-400 zł) i instrukcji obsługi maszyny. Całość zajmuje 30-45 minut.

1. Ciśnienie główne pompy: Podłącz manometr do portu testowego głównego układu hydraulicznego. Rozpuść ramię i odczytaj ciśnienie. Dla minikoparki normalne ciśnienie to 200-240 bar. Jeśli manometr pokazuje mniej niż 150 bar, problem tkwi w pompie hydraulicznej lub w zaworze głównym.
2. Ciśnienie servo (pilot pressure): Normalne ciśnienie w układzie sterowania to 20-30 bar. Jeśli manometr pokazuje mniej niż 15 bar, sprawdź solenoid lub filtr servo. Całkowity brak ciśnienia (0 bar) oznacza uszkodzony zawór servo.
3. Ciśnienie powrotu: W prawidłowo działającym układzie hydraulicznym ciśnienie na linii powrotnej wynosi 0-5 bar. Jeśli manometr pokazuje więcej niż 10 bar, filtr powrotny jest zapchany i wymaga wymiany.
4. Ciśnienie na każdym cylindrze: Zmierz ciśnienie osobno dla cylindra ramienia, wysięgnika i łyżki. Jeśli różnica między cylindrami przekracza 30 bar, problem tkwi w rozdzielaczu - jeden z kanałów nie otwiera się w pełni.

Metody diagnostyczne testów przyrządów

Oto niektóre powszechnie stosowane metody diagnostyczne testów przyrządów:

1. Szybka analiza jakości oleju: Podstawową zasadą szybkiej analizy jakości oleju jest odzwierciedlenie stopnia starzenia się zużytego oleju przez zmianę kompleksowej stałej dielektrycznej. Może szybko wykryć na miejscu różne fizyczne i chemiczne wskaźniki wydajności oleju hydraulicznego, aby ustalić, czy awaria pompy hydraulicznej jest spowodowana pogorszeniem jakości oleju hydraulicznego.
2. Tester układu hydraulicznego: Składa się z manometru, przepływomierza, tachometru itp. Tester hydrauliczny pozwala ocenić stan pompy na podstawie rzeczywistego pomiaru przepływu. Jeśli zmierzone natężenie przepływu spada o 25% w porównaniu z bez obciążenia, oznacza to, że pompa hydrauliczna uległa awarii; jeśli odczyt przepływu zmniejszy się o 50%, można ustalić, że awaria układu hydraulicznego jest spowodowana przez pompę hydrauliczną i musi zostać zdemontowana w celu naprawy koparki.
3. Miernik hałasu: Normalna wartość graniczna hałasu pompy hydraulicznej koparki wynosi 105 dB. Przekroczenie tej wartości granicznej może być spowodowane współśrodkowością silnika i wału napędowego pompy. Może się również zdarzyć, że powietrze dostanie się do wnętrza lub pompa hydrauliczna zużyje się zbyt mocno.
4. Termometr: Zdiagnozuj usterkę, sprawdzając różnicę między temperaturą obudowy pompy hydraulicznej koparki a temperaturą oleju hydraulicznego. Jeśli temperatura obudowy pompy jest wyższa niż temperatura oleju o więcej niż 5 ℃, wydajność mechaniczna pompy hydraulicznej może być zbyt niska, a zużycie mechaniczne duże; jeśli różnica temperatur jest wyższa niż 10 ℃ i nie ma problemu z ustawieniem ciśnienia w układzie, a jakość oleju nie stanowi problemu, może to być wał Duży luz, poważne zużycie pompy hydraulicznej, zmniejszona wydajność objętościowa i zwiększony wyciek.
5. Ciśnieniomierz: Ponieważ pompa hydrauliczna koparki przyjmuje stałą kontrolę ciśnienia, ciśnienie układu hydraulicznego pompy koparki nie wskazuje stanu pracy pompy hydraulicznej, ale awarię pompy olejowej można ocenić na podstawie przesunięcia wskaźnika ciśnienia.

Typowe problemy i ich rozwiązania

Wiele problemów z układem hydraulicznym można rozwiązać, identyfikując konkretną przyczynę i podejmując odpowiednie kroki.

Niski poziom i zanieczyszczony olej hydrauliczny

Niski poziom płynu hydraulicznego może powodować całą masę problemów, takich jak zmniejszona moc i dziwne dźwięki. Wszystkie filtry są wymienione, hydrauliczne, ten ssawny też i od serwa taki mały też. Olej hydrauliczny jest "nawet ok", ale będzie wymieniony po świętach. Olej wymienię po świętach. Zanieczyszczony płyn może z czasem uszkodzić elementy hydrauliczne. Brudny olej może zarysować części pompy i spowodować rdzewienie. Badania pokazują, że zanieczyszczenia są przyczyną większości awarii hydraulicznych. Olej z zanieczyszczeniami może pogorszyć pracę pomp o 18%. Pył testowy może obniżyć wydajność o 76%.

• Rozwiązanie: Sprawdzaj poziom oleju w zbiorniku. Uzupełnij braki. Zwróć także uwagę na kolor i przejrzystość płynu. Jeśli wygląda na brudny, mętny lub są w nim kawałki gruzu, to znak, że może nadszedł czas na zmianę. Wymiana oleju hydraulicznego w całym układzie to większy wydatek. Olej należy wymieniać co 500 motogodzin lub raz w roku. W przypadku młota hydraulicznego wymieniaj olej częściej.

Zapowietrzenie układu hydraulicznego

Ktoś sugerował, że problem może polegać na zapowietrzaniu się układu. Powietrze w systemie hydraulicznym jest najczęstszą przyczyną szarpanego ruchu ramienia koparki (40% przypadków). Pęcherzyki powietrza tłumią ciśnienie oleju i powodują przerywany przepływ. Podczas pracy słychać charakterystyczne syczenie.

• Rozwiązanie: Odpowietrz system i wymień filtry. To koszt 300-600 zł.

Uszkodzona pompa hydrauliczna

Pompa hydrauliczna jest sercem układu hydraulicznego. Odpowiada za wytworzenie ciśnienia potrzebnego do przemieszczenia płynu. Jeśli podejrzewasz problem z pompą, najlepiej będzie zadzwonić do specjalisty. W przypadku, gdy pompa hydrauliczna nie tłoczy cieczy, może to świadczyć o uszkodzeniach w pompie, uszkodzeniu sprzęgła czy o problemach z olejem lub filtrami. Jeśli pompa tłoczy olej, ale o zbyt niskim ciśnieniu, często wina leży po stronie niedrożnego filtra wysokociśnieniowego lub zaworu maksymalnego. Sprawdź, czy nie ma wycieków i upewnij się, że olej jest napełniony. Maszyna ma 3000 motogodzin. Zastanawiając się, czy pompa była już na wykończeniu, zauważono, że gdy hydraulika normalnie pracuje, maszyna jest silna przy kopaniu i pracy przodem, np. bez problemu podnosi betonowe płyty drogowe tyłem.

• Rozwiązanie: Diagnoza i naprawa pompy hydraulicznej to złożone zadanie. Często wymaga specjalistycznej wiedzy. Regularnie sprawdzaj poziom płynów codziennie i nasłuchuj dziwnych dźwięków. Ważne jest, aby wiedzieć, jak działa pompa hydrauliczna koparki.

Zablokowane lub uszkodzone zawory

Uszkodzony zawór dystrybucyjny (20% przypadków) to kolejna możliwa przyczyna nierównej pracy. Tłok zaworu może być zarysowany lub zabrudzony, co uniemożliwia płynne otwieranie i zamykanie kanałów hydraulicznych. Ustanie działania sterowania kierunkiem ruchu to objaw sugerujący, że doszło do awarii rozdzielacza. Element ten mógł się zawiesić lub mogło dojść do pęknięcia sprężyny. W grę wchodzi także niesprawny elektromagnes. Zawór bezpieczeństwa zapewnia bezpieczeństwo układu poprzez kontrolowanie ciśnienia oleju. System nie może osiągnąć odpowiedniego ciśnienia. Może to oznaczać, że zawór jest uszkodzony lub źle ustawiony. System przekracza bezpieczny limit ciśnienia, ale zawór się nie otwiera. Przyczyną mogą być zanieczyszczenia lub nieprawidłowe ustawienie. Z zaworu wycieka olej. Nieszczelności obniżają wydajność i wymagają dokładnej kontroli.

• Rozwiązanie: Kilkukrotnie mieliśmy do czynienia z sytuacjami, gdy przywrócenie maszynie pełnej sprawności wymagało tylko wyczyszczenia zaworu. Wymiana zaworu trzymającego to koszt 700-1300 zł. Wymiana zaworu bezpieczeństwa to podobny zakres prac (600-1100 zł).

Uszkodzone cylindry hydrauliczne

Siłowniki hydrauliczne powodują ruch wysięgnika, ramienia i łyżki minikoparki. Jeśli te cylindry nie działają prawidłowo, zauważysz to od razu. Wyciek oleju z cylindra hydraulicznego często pojawia się przy uszczelniaczu dławicy siłownika (gland seal) w górnej części cylindra. Przyczyna to naturalne zużycie lub praca w wysokiej temperaturze powyżej 80°C. Rzadziej problem dotyczy samego tłoczyska - rysy lub wygięcie pręta powodują uszkodzenie uszczelek.

• Rozwiązanie: Wymiana uszczelniacza cylindra to najpopularniejsza naprawa - stanowi 40% wszystkich interwencji serwisowych. Całość kosztuje 500-1200 zł. Regeneracja cylindra kosztuje 50-60% mniej niż wymiana na nowy. Warto wykonać profilaktycznie po 2000 motogodzinach.

Konserwacja i profilaktyka

Bardzo ważne jest regularne serwisowanie maszyny budowlanej. Podczas przeprowadzania czynności konserwacyjnych szczególny akcent należy postawić na elementy układu hydraulicznego. Pamiętajmy o częstej wymianie oleju oraz filtrów, a także o niebagatelizowaniu wycieków. Wczesne wykrycie usterki oszczędza od 50% do 70% kosztów naprawy.

Codzienne kontrole

Kontrole te pomagają zapobiegać awariom, przegrzaniu i problemom z uszczelnieniami. Należy codziennie kontrolować natężenie przepływu, ciśnienie i poziom hałasu. Przed rozpoczęciem pracy należy przeprowadzać codzienne kontrole.

• Sprawdź poziom płynu. Niski poziom oleju może uszkodzić pompę.
• Sprawdź, czy nie ma wycieków. Wilgotne plamy wokół połączeń mogą się pogorszyć.
• Sprawdź węże i złączki. Pęknięcia oznaczają, że należy je wymienić.
• Wyczyść okolice korka wlewu oleju. Podczas dolewania oleju może dostać się tam brud.
• Nasłuchuj dziwnych dźwięków. Wycie lub zgrzytanie może oznaczać awarię pompy.
• Sprawdź rury, złączki i kształtki pod kątem wgnieceń i rdzy.
• Sprawdź temperaturę układu. Przegrzanie może oznaczać problemy z chłodnicą lub zaworami.
• Zajrzyj do wnętrza zbiornika. Pęcherzyki powietrza mogą spowodować przegrzanie i zużycie uszczelek.

Cotygodniowe kontrole

Cotygodniowe kontrole pomogą Ci wykryć zużycie i wydłużyć żywotność pompy.

• Sprawdź, czy płyn hydrauliczny jest czysty. Zanieczyszczony olej jest przyczyną większości problemów z pompą.
• Wyczyść filtry i nasmaruj ruchome części. Zapobiegnie to uszkodzeniu pompy przez zanieczyszczenia.
• Sprawdź, czy wokół uszczelek i podkładek nie ma brudu. Brud w tym miejscu może powodować przecieki.
• Sprawdź zużycie części pompy.

Miesięczne zadania

Miesięczne zadania służą do głębszej kontroli.

• Sprawdź natężenie przepływu i ciśnienie za pomocą manometru. Prawidłowy przepływ i ciśnienie oznaczają, że system działa prawidłowo.
• Sprawdź uszczelki i podkładki pod kątem uszkodzeń. Wymień je, jeśli zauważysz pęknięcia lub przecieki.
• Przejrzyj dokumentację serwisową. Śledź wymiany oleju i naprawy, aby znaleźć wzorce.
• Przetestuj próbki oleju.

Właściwości płynu hydraulicznego

Dbanie o płyn hydrauliczny jest bardzo ważne.

Olej hydrauliczny należy wymienić po około 600 godzinach pracy. Jest to szczególnie ważne w przypadku młota hydraulicznego. Należy wdrożyć rutynowe testy oleju i decydować o terminie jego wymiany.

Koszty napraw

Ceny napraw ramienia koparki w Polsce różnią się znacząco w zależności od rodzaju usterki i regionu. Poniższe ceny są aktualne na 2025 rok i pochodzą z ofert serwisów mobilnych oraz stacjonarnych w całej Polsce.

Cennik serwisu mobilnego

Serwis mobilny to wygodne rozwiązanie - mechanik przyjeżdża na plac budowy lub do bazy maszyn. Każda kolejna godzina to wydatek 240 zł za osobę. Sama diagnostyka bez naprawy kosztuje 300 zł. Dojazd powyżej 50 km od bazy serwisu to dodatkowe 2 zł za każdy kilometr. W weekendy i święta ceny rosną o 30%. Średni koszt wizyty serwisowej wraz z drobną naprawą to 1200-1500 zł. Czas reakcji serwisu to zwykle 24-48 godzin od zgłoszenia, w pilnych przypadkach niektóre firmy oferują przyjazd tego samego dnia.

Najczęstsze naprawy - rzeczywiste koszty

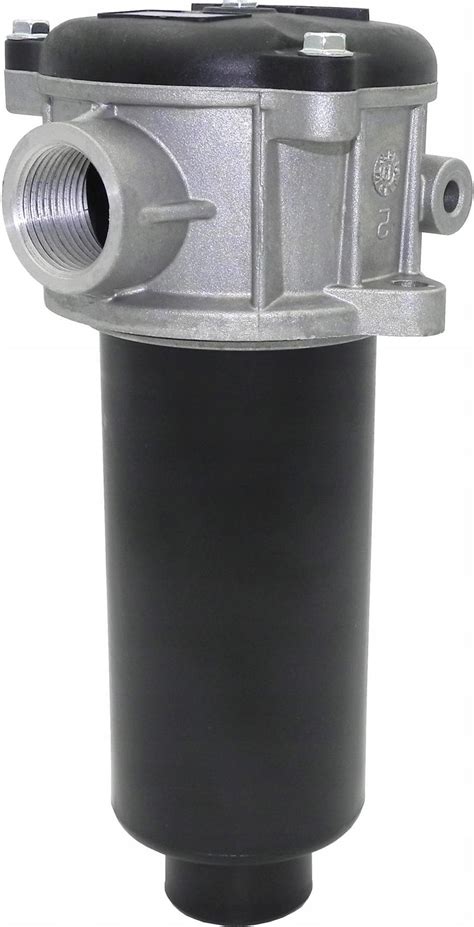

• Wymiana filtra hydrauliki: 80-100 zł (filtr) + 80-100 zł (robocizna) = 180 zł. Czas pracy: 30 minut.
• Wymiana oleju hydraulicznego: 300-500 zł (olej) + 200-300 zł (robocizna) = 500-800 zł.
• Wymiana uszczelniacza cylindra: 500-1200 zł. Czas: 2-3 godziny.
• Wymiana zaworu trzymającego: 300-500 zł (robocizna) + 700-1300 zł (zawór) = 1000-1800 zł. Czas: 3-5 godzin.
• Wymiana zaworu bezpieczeństwa: 250-500 zł (robocizna) + 350-600 zł (zawór) = 600-1100 zł. Czas: 3-5 godzin.
• Wymiana całego cylindra: 1400-3800 zł. Czas: 4-6 godzin.
• Czyszczenie systemu hydraulicznego: Zaleca się po każdej poważniejszej awarii lub gdy olej jest wyraźnie zanieczyszczony.
