W mechanice maszyn, takich jak minikoparki czy ciągniki rolnicze, moment dokręcania śruby jest parametrem krytycznym. Decyduje on o tym, czy połączenie wytrzyma lata eksploatacji pod wpływem drgań i wysokich temperatur, czy ulegnie awarii w krótkim czasie. Znajomość właściwych wartości siły jest niezbędna, aby zapewnić trwałe i optymalne połączenie elementów silnika.
Znaczenie prawidłowego momentu obrotowego
Moment dokręcania śruby to wartość wektorowa informująca o tym, z jaką siłą należy działać na danym „ramieniu”, aby uzyskać odpowiednią siłę docisku (naprężenie wstępne). Moment obrotowy to tylko środek do celu, którym jest skuteczne zespolenie elementów.
- Zbyt słabe dokręcenie: Naraża połączenie na poluzowanie pod wpływem drgań, co prowadzi do uszkodzenia uszczelek (np. pod głowicą) i łączonych elementów.
- Zbyt mocne dokręcenie: Może spowodować zerwanie gwintu, zniszczenie łączonych części lub „płynięcie” materiału śruby, co trwale ją osłabia.
Fizyka połączeń gwintowych - co wpływa na wynik?
Dokręcając śrubę, pokonujemy szereg oporów, z których tylko niewielka część (ok. 10%) zamieniana jest na użyteczną siłę zacisku. Pozostałe 90% energii zużywane jest na tarcie na gwincie oraz pod łbem śruby. Dlatego stan powierzchni gwintu (suchy vs nasmarowany) ma kluczowe znaczenie.
Uwaga na smarowanie: Jeśli instrukcja serwisowa nie nakazuje użycia smaru, montaż naoliwionej śruby z zadanym „suchym” momentem grozi jej zerwaniem, ponieważ smar drastycznie zmniejsza tarcie, zwiększając siłę naciągu.
Tabela momentów dokręcania śrub z gwintem zwykłym (orientacyjne wartości)
| Średnica | Klasa 8.8 (Nm) | Klasa 10.9 (Nm) | Klasa 12.9 (Nm) |
|---|---|---|---|
| M8 | 27.3 | 40.1 | 46.9 |
| M10 | 54.0 | 79.0 | 93.0 |
| M12 | 93.0 | 137.0 | 160.0 |
| M16 | 230.0 | 338.0 | 395.0 |
Dobre praktyki podczas prac serwisowych
- Klucz dynamometryczny: W profesjonalnych naprawach jest obowiązkowy. Pamiętaj o jego kalibracji i przechowywaniu - po pracy należy rozkręcić klucz do minimalnej wartości, aby sprężyna odpoczęła.

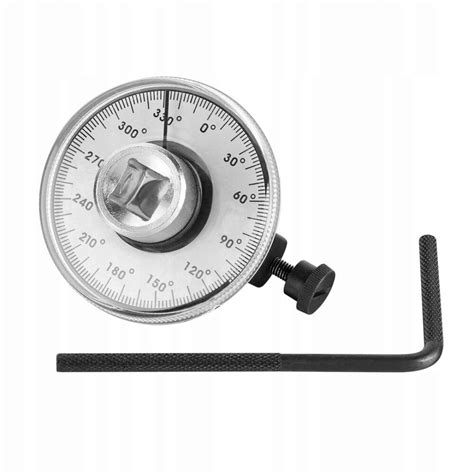

- Dokręcanie metodą kątową: W wielu nowoczesnych silnikach stosuje się etap „moment + kąt” (np. 25 Nm + 90 stopni). Metoda ta jest dokładniejsza, ponieważ eliminuje wpływ tarcia.
- Kolejność dokręcania: Głowice zawsze dokręca się w ustalonej kolejności (często „na krzyż” lub „po ósemce”), aby równomiernie rozłożyć naprężenia na uszczelkę.
Porady Ekspertów Dotyczące Montażu Śrub Głowicowych
W przypadku problemów z częstym wydmuchiwaniem uszczelki pod głowicą (np. w silnikach typu Cummins 4BT), warto sprawdzić stan płaszczyzny bloku silnika oraz głowicy. Często mikrowżery wymagają specjalistycznego wypełnienia, a nie tylko planowania, by przywrócić szczelność układu.
