Współczesne minikoparki, podobnie jak inne maszyny budowlane, są wyposażone w zaawansowane systemy diagnostyczne, które informują operatora o potencjalnych usterkach za pomocą kodów błędów i kontrolek na panelu sterowania. Jedną z takich kontrolek, która może budzić pytania, jest kontrolka o oznaczeniu SAE.
Czym jest kontrolka SAE?
Kontrolka SAE w maszynach JCB, zazwyczaj świecąca na zielono, informuje o ustawieniu sposobu sterowania maszyny w pozycji odpowiadającej standardowi SAE (Society of Automotive Engineers). Jest to alternatywny schemat sterowania, różniący się od domyślnego sterowania ISO.
Standardowe sterowanie ISO
W standardowym sterowaniu ISO:
- Lewa ręka steruje obrotem (lewo/prawo) oraz ramieniem (ruch do siebie/od siebie).
- Prawa ręka steruje łyżką (zamykanie/otwieranie) oraz wysięgnikiem (opuszczanie/podnoszenie).
Sterowanie SAE
Sterowanie w schemacie SAE charakteryzuje się innym podziałem funkcji:
- Lewa ręka steruje obrotem (lewo/prawo) oraz wysięgnikiem (opuszczanie/podnoszenie).
- Prawa ręka steruje łyżką (zamykanie/otwieranie) oraz ramieniem (ruch do siebie/od siebie).
Zmiana konfiguracji sterowania na SAE może być przydatna w specyficznych sytuacjach lub dla operatorów preferujących taki układ. Kontrolka SAE sygnalizuje, że maszyna jest gotowa do pracy z wykorzystaniem tego właśnie schematu sterowania.
Potencjalne problemy i diagnostyka
Choć kontrolka SAE sama w sobie nie sygnalizuje usterki, jej zachowanie lub brak świecenia może być powiązany z innymi problemami maszyny. W kontekście dyskusji użytkowników, pojawiają się wątki dotyczące różnych usterek, które mogą wpływać na działanie kontrolek i wskaźników.
Problem z ciśnieniem oleju i jego objawy
Jeden z użytkowników opisał sytuację, w której na zimnym silniku po uruchomieniu kontrolka ciśnienia oleju gasła natychmiast, co może sugerować zużycie silnika lub problemy z ciśnieniem. W takich przypadkach pojawiają się podejrzenia o zużycie wału i panewek.
Potencjalną przyczyną może być:
- Zużyty silnik: Po nagrzaniu traci ciśnienie.
- Wymiana oleju i filtra: Może przynieść tymczasową poprawę, ale nie rozwiąże problemu podstawowego.
- Niska jakość lub rzadkość oleju: Może być spowodowana dostawaniem się paliwa do oleju, na przykład przez uszkodzoną ręczną pompę paliwową.
W opisanym przypadku, rozwiązaniem okazała się wymiana uszkodzonego czujnika oleju oraz przewodów, a także wymiana filtra i oleju. Po takiej interwencji maszyna pracowała poprawnie przez 8 godzin bez problemów z ciśnieniem.
Problem z obrotomierzem i ładowaniem
Innym problemem, który może być powiązany z elektroniką maszyny, jest niedziałający obrotomierz. Zdarza się, że obrotomierz nie działa, podczas gdy licznik motogodzin nabija. Sugeruje się, że może to być wina regulatora w alternatorze, mimo sprawnego ładowania. Niewielkie pulsowanie świateł przy włączeniu dodatkowego oświetlenia może wskazywać na problem z regulatorem napięcia.
W jednym z przypadków, problemem z niedziałającym obrotomierzem okazał się być pasek alternatora, który wymagał naciągnięcia.

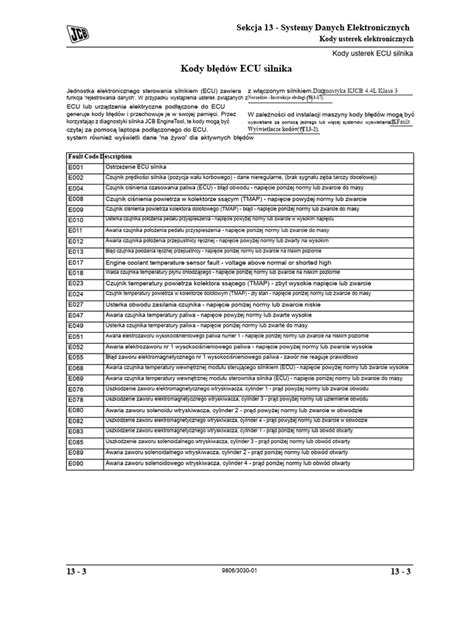

Kody błędów JCB
Maszyny JCB wykorzystują kody błędów do diagnozowania problemów technicznych. Kody te są wyświetlane na panelach kontrolnych i ułatwiają lokalizację usterek. Każda maszyna posiada instrukcję obsługi z podstawowymi kodami błędów. W przypadku braku instrukcji, można ją znaleźć na oficjalnej stronie JCB lub uzyskać wsparcie techniczne.
Przykładowe kody błędów JCB:
- E0001: problem z komunikacją modułu sterującego silnika.
- E0301: niska wartość napięcia zasilania ECU.
- E1001: błąd czujnika położenia wału korbowego.
- E2002: problem z ciśnieniem paliwa.
- E3003: błąd czujnika temperatury płynu chłodzącego.
- E4004: problem z systemem hydraulicznym.
- E5005: błąd czujnika prędkości.
- E1017: błąd komunikacji CAN-BUS między różnymi modułami.
- E2056: wysokie ciśnienie w układzie paliwowym.
- E3021: niewłaściwa temperatura spalin.
Diagnostyka i konserwacja
Nowoczesne maszyny budowlane wymagają regularnej diagnostyki i konserwacji, aby zapewnić ich niezawodność i długą żywotność. Kody błędów, zgodnie z normą SAE J2012, są zazwyczaj pięcioznakowe i wskazują na system (np. P - układ napędowy, B - nadwozie, C - podwozie, U - komunikacja) oraz specyficzny problem.
Kluczowe aspekty diagnostyki:
- Odczyt kodów błędów: Użycie skanera diagnostycznego do identyfikacji problemów.
- Weryfikacja fizyczna: Sprawdzenie stanu czujników, złączy, przewodów i poziomu płynów.
- Analiza parametrów w czasie rzeczywistym: Monitorowanie pracy maszyny na żywo i porównywanie z wartościami nominalnymi.
- Test pod obciążeniem: Sprawdzenie, czy błąd ujawnia się podczas pracy maszyny.
Profilaktyka
Zapobieganie awariom jest kluczowe. Systematyczna konserwacja obejmuje:
- Kontrolę co 50 motogodzin: Sprawdzanie kontrolek, wizualna kontrola przewodów, poziomu płynów, czyszczenie filtrów powietrza.
- Serwis co 250 motogodzin: Odczyt kodów błędów, wymiana filtrów paliwa i oleju, czyszczenie złączy elektrycznych, test czujników.
- Serwis co 500 motogodzin: Pełna diagnostyka komputerowa, aktualizacja oprogramowania, inspekcja okablowania CAN-Bus, test systemów AdBlue i DPF.
- Konserwacja sezonowa: Wymiana wszystkich filtrów, diagnostyka, sprawdzenie akumulatora, płukanie układu paliwowego.
Ignorowanie pierwszych sygnałów problemów, takich jak świecąca kontrolka Check Engine (pomarańczowa lub czerwona), spadek mocy (Derate Mode) czy nietypowe dźwięki, może prowadzić do poważniejszych i kosztowniejszych awarii.
Podsumowanie
Kontrolka SAE w minikoparkach JCB informuje o aktywnym trybie sterowania SAE. Jednakże, w przypadku wystąpienia problemów z innymi kontrolkami, wskaźnikami lub ogólną pracą maszyny, konieczne jest przeprowadzenie dokładnej diagnostyki. Problemy z ciśnieniem oleju, systemem ładowania, a także kody błędów wymagają profesjonalnego podejścia i często interwencji serwisu. Regularna konserwacja i szybka reakcja na sygnały ostrzegawcze są kluczowe dla zapewnienia długiej i bezawaryjnej pracy sprzętu budowlanego.
