Pompy hydrauliczne są kluczowym elementem we współczesnych maszynach i urządzeniach, odpowiadając za zamianę energii mechanicznej na hydrauliczną. Umożliwiają one precyzyjne sterowanie oraz generowanie wysokiego ciśnienia w układach hydraulicznych, co zapewnia przepływ cieczy. Dzięki temu znajdują zastosowanie w wielu branżach, takich jak budownictwo, rolnictwo czy transport, będąc sercem każdego układu hydraulicznego i zapewniając efektywne działanie maszyn, w tym minikoparek.
Podstawowe informacje o pompach hydraulicznych
Pompy hydrauliczne to urządzenia, których zadaniem jest zamiana energii mechanicznej na energię hydrauliczną, umożliwiając tym samym przepływ cieczy roboczej w układzie. Kluczową rolę w tym procesie odgrywa silnik napędowy, który może być zarówno elektryczny, jak i spalinowy. To właśnie on napędza mechanizm wewnątrz pompy, co pozwala na generowanie ciśnienia cieczy i jej transport do kolejnych elementów układu. W obiegu hydraulicznym najczęściej wykorzystywanym medium roboczym jest olej hydrauliczny, charakteryzujący się wysokim stopniem czystości i odpowiednimi właściwościami lepkościowymi. Jego zadaniem jest nie tylko transport energii, ale także smarowanie wewnętrznych elementów pompy, co znacząco wpływa na jej trwałość i wydajność.
Zasada działania pomp hydraulicznych opiera się na generowaniu przepływu cieczy, który zapewnia obieg czynnika roboczego w całym układzie. Wysokie ciśnienie generowane przez te urządzenia pozwala na precyzyjne sterowanie różnymi elementami maszyn, co ma szczególne znaczenie w takich urządzeniach jak koparki, wózki widłowe czy maszyny rolnicze.
Pompy hydrauliczne są fundamentem układów hydraulicznych, a ich wydajność i niezawodność mają kluczowe znaczenie dla funkcjonowania całego systemu. Dlatego odpowiednia konserwacja, regularne przeglądy i stosowanie wysokiej jakości oleju hydraulicznego są nieodzowne dla utrzymania ich w optymalnym stanie.
Główne rodzaje pomp hydraulicznych i ich budowa
Podział pomp hydraulicznych można przeprowadzić na kilka sposobów, w zależności od ich konstrukcji i możliwości regulacji wydajności. Wyróżniamy pompy hydrauliczne stałe, które pracują z niezmienną wydajnością, oraz pompy nastawne, pozwalające na regulację efektywności podczas pracy. Kluczowym kryterium podziału są jednak mechanizmy wykorzystywane do generowania przepływu cieczy, które wpływają na ich zastosowanie oraz parametry pracy. Wśród podstawowych rodzajów pomp hydraulicznych znajdują się pompy zębate, łopatkowe, śrubowe oraz tłoczkowe (w tym wielotłoczkowe).
Pompy zębate
Pompy hydrauliczne zębate to najczęściej stosowany rodzaj pomp hydraulicznych. Ich popularność wynika z prostej konstrukcji i dużej trwałości. Mechanizm działania opiera się na współpracujących ze sobą kołach zębatych - napędowym i zabieranym - które przemieszczają olej hydrauliczny z komory ssawnej do kanału wylotowego. Ten typ pomp cechuje się niską awaryjnością oraz łatwością konserwacji. Pompy zębate są szeroko wykorzystywane w maszynach budowlanych, wózkach widłowych oraz w przemyśle rolniczym. Wyróżniamy dwa typy pomp zębatych: z uzębieniem zewnętrznym i wewnętrznym.
Pompy łopatkowe
Pompy hydrauliczne łopatkowe wyposażone są w ruchome łopatki, które zgarniają olej hydrauliczny z komory ssawnej i transportują go do dalszych części układu. Charakteryzują się cichą pracą oraz możliwością pracy z cieczami o niskiej lepkości. Dzięki swojej konstrukcji pompy te są łatwe w konserwacji - zużywające się elementy, takie jak wkłady łopatkowe, można szybko wymienić. Ich zdolność do generowania ciśnienia na poziomie 180-210 barów sprawia, że znajdują zastosowanie w różnych gałęziach przemysłu, wymagających cichego i wydajnego działania.
Pompy śrubowe
Pompy hydrauliczne śrubowe różnią się od pomp zębatych mechanizmem działania. Przepływ cieczy roboczej w tych urządzeniach wymuszany jest przez śrubowy mechanizm, który minimalizuje hałas i zapewnia dużą przepustowość przy stosunkowo niskim ciśnieniu, wynoszącym maksymalnie 100 barów. Te cechy sprawiają, że pompy śrubowe są chętnie wykorzystywane w aplikacjach wymagających cichej pracy i transportu cieczy w dużych ilościach.

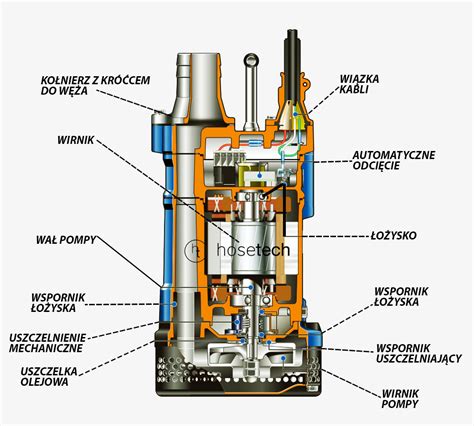

Pompy tłoczkowe (wielotłoczkowe)
Najwydajniejszymi urządzeniami tego typu są pompy tłoczkowe, w tym pompy hydrauliczne wielotłoczkowe osiowe i promieniowe. Mogą one osiągać najwyższe ciśnienia spośród wszystkich rodzajów pomp hydraulicznych, co czyni je niezastąpionymi w aplikacjach wymagających precyzyjnego sterowania i wysokiej efektywności. Dzięki swojej konstrukcji umożliwiają dostosowanie wydajności do specyficznych wymagań danej maszyny. Pompy wielotłoczkowe charakteryzują się dużą trwałością, choć ich cena zakupu oraz koszty eksploatacji są wyższe w porównaniu z innymi typami pomp.
Wszystkie opisane rodzaje pomp hydraulicznych różnią się mechanizmem działania oraz parametrami pracy, co pozwala na ich zastosowanie w szerokim spektrum maszyn i urządzeń. Wybór odpowiedniego typu pompy zależy od potrzeb danej aplikacji, takich jak wymagane ciśnienie, przepustowość oraz środowisko pracy.
Zastosowanie pomp hydraulicznych
Pompy hydrauliczne znalazły szerokie zastosowanie w wielu branżach, dzięki czemu są nieodzownym elementem nowoczesnych technologii. W maszynach budowlanych, takich jak koparki czy spychacze, odpowiadają za sterowanie elementami ramienia, podnoszenie ładunków oraz obracanie nadwozia. Dzięki swojej trwałości i możliwości pracy przy wysokim ciśnieniu, są niezastąpione również w maszynach rolniczych, takich jak traktory i kombajny, gdzie umożliwiają transport oleju hydraulicznego i precyzyjne sterowanie komponentami maszyn.
Pompa hydrauliczna wielotłoczkowa - budowa zasada działania. Piston hydraulic pump
Wózki widłowe to kolejny przykład urządzeń, w których pompy hydrauliczne odgrywają kluczową rolę, umożliwiając bezpieczne i efektywne podnoszenie oraz transport ciężkich ładunków. Wysoka wydajność pomp hydraulicznych oraz ich zdolność do generowania dużego ciśnienia cieczy sprawiają, że są także powszechnie stosowane w przemyśle, gdzie zapewniają obieg czynnika roboczego w różnych układach technologicznych. Dzięki swojej wszechstronności pompy hydrauliczne stały się fundamentem współczesnych układów hydraulicznych, odgrywając kluczową rolę w zwiększaniu efektywności pracy maszyn.
Naprawa i konserwacja pomp hydraulicznych
Utrzymanie pomp hydraulicznych w optymalnym stanie wymaga regularnej konserwacji i napraw. Jednym z najważniejszych aspektów jest utrzymywanie wysokiego stopnia czystości oleju hydraulicznego, który nie tylko transportuje energię, ale także chroni wewnętrzne elementy pompy przed nadmiernym zużyciem. Zanieczyszczenia w układzie mogą prowadzić do awarii takich elementów jak koła zębate czy łopatki, co wpływa na spadek wydajności pompy.
W pompach łopatkowych zużycie elementów takich jak wkłady łopatkowe jest naturalnym procesem eksploatacyjnym. Na szczęście wymiana tych części jest prosta i szybka, co minimalizuje przestoje w pracy urządzenia. Podobnie w pompach zębatych konserwacja sprowadza się do kontroli stanu kół zębatych i ich wymiany w razie potrzeby.
Pompy tłoczkowe, choć wyjątkowo wydajne, wymagają bardziej skomplikowanej obsługi. Regularne przeglądy pozwalają jednak na wykrycie potencjalnych problemów zanim doprowadzą one do kosztownych napraw. Dzięki odpowiedniemu serwisowaniu, pompy hydrauliczne mogą działać niezawodnie przez wiele lat, gwarantując sprawność całego układu hydraulicznego.
Pompa sekcyjna w minikoparkach
W kontekście minikoparek, często stosuje się pompy wielosekcyjne, które mają za zadanie optymalizację sterowania i przepływu oleju. Przykładowo, pompy hydrauliczne Kawasaki, powszechnie stosowane w koparkach takich marek jak Kobelco, Sumitomo (seria 5) i innych, często składają się z dwóch pomp nurnikowych i pompy zębatej pilotowej połączonych szeregowo. Taka konfiguracja pozwala na precyzyjne zasilanie różnych funkcji maszyny.
Przednie i tylne pompy sterują lewą i prawą stroną koparki, aby zapewnić zasilanie dla silnika kroczącego. Cylinder z dużym ramieniem jest zasilany przez podwójną pompę, ramię środkowe jest zasilane przez dwie pompy, a wiadro i obrót są zasilane przez jedną z pomp (przedniej lub tylnej) w celu dostarczania oleju. Pompa pilotowa ma zapewnić ciśnienie sterujące dla zaworu kombinowanego.
Wydajność pompy, zgodnie ze wzorem
N=Q x p/n(gdzie N to moc, Q to przepływ, p to ciśnienie, a n to sprawność), jest zależna od mocy silnika napędzającego, ciśnienia i sprawności. Zatem, bez problemu można uzyskać większy przepływ z danej mocy, ale pod mniejszym ciśnieniem. Zależność jest proporcjonalna - zmniejszenie ciśnienia o połowę powoduje zwiększenie przepływu o połowę.
Dla przykładu, pompa napędzana silnikiem 13 kW, przy założonej sprawności 0,8 i ciśnieniu 170 bar, będzie miała wydatek 36,7 l/min. Jeśli wydajność pompy w koparce wynosi około 15 l/min, oznacza to, że silnik wykorzystuje do napędu pompy jedynie około 5,3 kW mocy. Jest to niewiele i za mało na efektywną pracę koparki. Znacznie więcej mocy jest dostępnej na wałku WOM, co jest powodem, dla którego w traktorkach polecane są koparki z własnymi zbiornikami oleju i pompami napędzanymi z WOM.
Regulator w pompach sekcyjnych
Regulator ma za zadanie zmieniać nachylenie pochyłej płyty poprzez regulację śrub regulacyjnych na korpusie pompy i płycie zaworowej regulatora. W ten sposób zmienia się skok tłoka, co pozwala na regulację maksymalnego i minimalnego natężenia przepływu, kontrolę mocy oraz stopnia przepływu. Poprzez regulację śrub ograniczających, można dostosować maksymalny lub minimalny skok tłoka serwomechanizmu, aby wyregulować maksymalny lub minimalny przepływ pompy.
Proporcjonalne zawory elektromagnetyczne
Proces proporcjonalnego sterowania zmiennym elektrozaworem polega na tym, że czujnik prędkości silnika, sterownik elektroniczny, proporcjonalny elektrozawór i proporcjonalny elektrozawór ciśnieniowy oleju wyjściowego do tłoka zmiennego pompy głównej kontrolują przepływ wyjściowy pompy. Przy każdej prędkości moc pompy hydraulicznej jest zasadniczo taka sama jak moc silnika. Proporcjonalnym sygnałem sterującym zaworu elektromagnetycznego jest sygnał prądowy, a ciśnienie oleju wejściowego to olej o ciśnieniu wiodącym. Im wyższa prędkość, tym większy prąd sterujący, tym mniejsze ciśnienie wyjściowe proporcjonalnego zaworu elektromagnetycznego, tym większy przepływ wyjściowy pompy. W sytuacji nagłego obciążenia (np. koparka napotyka dużą skałę), regulator może nie mieć czasu na szybkie kontrolowanie przepływu, co może doprowadzić do zadławienia koparki. Objawem tego jest zmniejszenie rzeczywistej prędkości obrotowej silnika.
