Miniładowarki gąsienicowe i ich zastosowanie w załadunku palet

Miniładowarki gąsienicowe to niezwykle wszechstronne i kompaktowe maszyny, które znalazły szerokie zastosowanie w wielu branżach, od budownictwa po rolnictwo i ogrodnictwo. Szukasz ładowarek gąsienicowych, które mogą pracować na wszystkich rodzajach podłoża, w tym na trudnym, błotnistym, piaszczystym lub nierównym terenie? Ładowarki ułatwiają codzienną pracę dzięki niewielkiej konstrukcji i doskonałej sprawności w zakresie spychania. Duża wszechstronność ładowarek gąsienicowych, takich jak serie RT i VT firmy Manitou, spełnia wymagania rolników i pracowników budowlanych, ale także potrzeby sektora górniczego. Seria ta oferuje kilka modeli o różnych parametrach, dzięki czemu można znaleźć maszynę dokładnie dostosowaną do indywidualnych potrzeb. Celem jest zapewnienie operatorom precyzyjnej, wydajnej i bezpiecznej pracy, niezależnie od ograniczeń związanych z wykonywanym zadaniem.

Charakterystyka i zasada działania miniładowarek

Miniładowarka burtowa (skid steer loader), w tym jej gąsienicowa odmiana, to wszechstronna i kompaktowa maszyna budowlana, która działa na zasadzie napędu hydraulicznego. Miniładowarki są zazwyczaj napędzane silnikiem spalinowym, najczęściej o wysokim momencie obrotowym.

Układ hydrauliczny i sterowanie

Układ hydrauliczny miniładowarki składa się z pompy hydraulicznej, cylindrów hydraulicznych i zaworów. Pompa hydrauliczna generuje ciśnienie, które jest wykorzystywane do napędzania ruchu hydraulicznego różnych elementów ładowarki. Cylindry hydrauliczne kontrolują ruchy osprzętu, takie jak unoszenie i opuszczanie łyżki czy wysuwanie i chowanie widelców.

Miniładowarki burtowe są zazwyczaj wyposażone w dwie dźwignie sterujące, które umożliwiają operatorowi kontrolowanie ruchu ładowarki. Jedna dźwignia obsługuje ruchy jednej strony maszyny, a druga dźwignia obsługuje drugą stronę. Zasada działania polega na tym, że operator steruje dźwigniami, które przekazują sygnały do układu hydraulicznego. Układ hydrauliczny odpowiednio steruje cylindrami hydraulicznymi, które wykonują odpowiednie ruchy i napędzają osprzęt.

Typy podnoszenia: przykład "vertical lift"

Miniładowarka burtowa, jak np. UP GECO, może posiadać sterowanie burtowe i używać specjalnej metody podnoszenia, nazywanej podnoszeniem typu "vertical lift" (pionowe podnoszenie). Metoda ta charakteryzuje się tym, że łyżka miniładowarki burtowej porusza się w linii prostej w górę i w dół. Mechanizm podnoszenia jest zaprojektowany w taki sposób, że maksymalna wysokość podnoszenia jest osiągana, gdy łyżka jest w pełni uniesiona. Podczas podnoszenia typu "vertical lift" linia ruchu łyżki jest bardziej pionowa, co zapewnia większą stabilność podczas unoszenia ciężkich ładunków.

Wszechstronne zastosowania miniładowarek gąsienicowych

Dzięki swojej wszechstronności, zwrotności i różnorodnym osprzętem, miniładowarka gąsienicowa stała się nieodłącznym narzędziem dla przedsiębiorstw budowlanych, rolniczych, ogrodniczych i wielu innych.

Rola w budownictwie

Miniładowarka burtowa odgrywa niezwykle ważną rolę w budownictwie i jest jedną z najczęściej wykorzystywanych maszyn. Jej wszechstronność, zwrotność i kompaktowe rozmiary sprawiają, że jest niezastąpiona w wielu zadaniach na placu budowy:

• Załadunek i rozładunek materiałów: Idealna do szybkiego i efektywnego załadunku i rozładunku różnych materiałów. Może obsługiwać palety z materiałami budowlanymi, worki z cementem, belki, płyty gipsowe i wiele innych.
• Prace związane z kopaniem i wykopami: Często wykorzystywana do wykopywania fundamentów, rowów drenażowych, wykopów pod instalacje elektryczne czy kanalizacyjne.
• Transport i przenoszenie materiałów: Doskonałe narzędzie do przenoszenia i transportu materiałów na placu budowy. Może efektywnie przenosić i układać cegły, bloczki, płyty, drewno i inne materiały budowlane.
• Prace ziemne i wyburzenia: Często wykorzystywana do wykonywania prac ziemnych, takich jak wyrównywanie terenu, zagęszczanie gruntu, usuwanie gruzu czy wyburzenia mniejszych konstrukcji.
• Czyszczenie terenu: Przydatna również podczas oczyszczania terenu na placu budowy, co ułatwia utrzymanie porządku.

Zastosowanie w rolnictwie

Miniładowarka staje się w polskich gospodarstwach hodowlanych maszyną pierwszej potrzeby, przyczyniając się do efektywniejszego wykonywania różnych zadań. Ich zaletą jest przede wszystkim kompaktowa konstrukcja, bardzo dobra zwrotność i możliwość pracy w ograniczonej przestrzeni - w oborach, korytarzach paszowych, magazynach czy wiatach.

• Transport materiałów i załadunek: Idealna do transportu materiałów rolniczych, takich jak pasze, nawozy, siano, słoma czy worki z nasionami.
• Prace na polu: Może być wykorzystywana do różnych zadań na polu, takich jak przemieszczanie gleby, kopanie dołów na rośliny lub sadzenie.
• Prace przy hodowli zwierząt: Może pomagać w przenoszeniu pasz, załadunku i rozładunku karmników, przesuwaniu bel siana czy usuwaniu obornika.
• Prace przy konstrukcjach i budynkach gospodarczych: Przydatna w zadaniach związanych z budową i obsługą konstrukcji czy budynków gospodarczych na terenie gospodarstwa rolnego.

W ogrodnictwie i kształtowaniu krajobrazu

Miniładowarka burtowa odgrywa istotną rolę w branży ogrodniczej i krajobrazowej. Jej wszechstronność, precyzja i kompaktowe rozmiary sprawiają, że jest niezastąpionym narzędziem do wielu zadań związanych z projektowaniem, pielęgnacją i utrzymaniem ogrodów oraz terenów krajobrazowych.

• Prace związane z przemieszczaniem i układaniem materiałów: Doskonała do przemieszczania i układania różnych materiałów ogrodowych, takich jak piaskowiec, kamienie ozdobne, drewno, płyty chodnikowe czy deski tarasowe.
• Kopanie dołów na rośliny i sadzenie: Użyteczna podczas prac związanych z sadzeniem roślin, tworzeniem ogrodów czy zakładaniem nowych terenów zieleni.
• Usuwanie drzew i krzewów: Może być wykorzystywana do usuwania drzew, krzewów i innych roślin.
• Prace związane z ogrodzeniami: Pomocna podczas budowy ogrodzeń, przemieszczaniu i układaniu materiałów ogrodzeniowych, kopaniu dołów pod słupy czy wyrównywaniu terenu.
• Pielęgnacja ogrodu i terenu: Może być wykorzystywana do pielęgnacji ogrodu i terenu krajobrazowego.

Kluczowe parametry techniczne i wydajność

Wybór odpowiedniej miniładowarki zależy od wielu parametrów, które decydują o jej funkcjonalności i przydatności do konkretnych zadań.

Moc, napęd i stabilność

Miniładowarki są zazwyczaj napędzane silnikami spalinowymi. Przykładem jest silnik Honda GX690, wyposażony w czterosuwowy, jednocylindrowy silnik benzynowy o pojemności 688 cm³, znany ze swojej solidnej konstrukcji i trwałości. W nowoczesnych maszynach standardem jest napęd hydrostatyczny, który zapewnia płynne i precyzyjne sterowanie, szczególnie istotne podczas pracy w ograniczonej przestrzeni. Modele Cat SSL i CTL nowej generacji mają przeprojektowaną komorę silnika, w której silnik i układ chłodzenia są umieszczone niżej w ramie, co zapewnia lepszą stabilność, dając operatorowi pewność obsługi ciężkich ładunków we wszystkich aspektach cykli roboczych.

Udźwig i wysokość podnoszenia

Udźwig roboczy to parametr decydujący o tym, czy maszyna poradzi sobie z belą sianokiszonki, pełną łyżką kiszonki lub ciężkim sprzętem. Istotnym parametrem jest również wysokość podnoszenia, która powinna być dobrana do planowanego zastosowania maszyny. W przypadku pracy w oborach oraz przy ładowaniu paszy wystarczający jest zazwyczaj zakres od 2,2 do 3,0 m, co pozwala na sprawne manewrowanie w niskich i wąskich pomieszczeniach. Do obsługi wozów paszowych wymagane są już większe możliwości, najczęściej w granicach 3,0-3,5 m, aby swobodnie zasypywać mieszalnik. Teleskopowy wysięgnik (w ładowarkach teleskopowych) pozwala osiągać wysokość podnoszenia nawet powyżej 4-6 m w zależności od modelu.

Kompaktowość i zwrotność

Im lżejsza maszyna, tym mniejsza skłonność do uszkadzania posadzek w budynkach, ale jednocześnie niższa stabilność. Modele w przedziale 1,2 - 1,7 t, najbardziej sprawdzą się w oborach uwięziowych z ciasnymi korytarzami. Średnia półka, w zakresie od 2 do 3 t, najczęściej wykorzystywana jest w oborach wolnostanowiskowych oraz podczas prac ogólnogospodarskich. Jednym z ważniejszych parametrów, przy pracy w ciasnych oborach, jest również promień skrętu. Przegubowe miniładowarki charakteryzuje bardzo mały promień skrętu, idealny do wnętrz. Kompaktowe ładowarki burtowe obracają się praktycznie w miejscu, co sprawia, że są niezwykle zwrotne.

Układ hydrauliczny i osprzęt

Kluczowym parametrem jest również wydajność układu hydraulicznego, ponieważ to ona bezpośrednio wpływa na szybkość i sprawność działania osprzętu. Zastosowanie szybkozłączy hydraulicznych oraz elektrycznych znacząco zwiększa uniwersalność maszyny, umożliwiając szybkie i bezproblemowe podłączanie różnych narzędzi. Szeroki wybór osprzętu sprawia, że jedna ładowarka może z powodzeniem zastąpić kilka innych maszyn, znacząco zwiększając efektywność pracy w gospodarstwie lub przedsiębiorstwie.

Do najczęściej wykorzystywanych elementów wyposażenia należą:

• Różnego rodzaju łyżki, w tym wielofunkcyjne, przeznaczone do materiałów lekkich oraz do kiszonki.
• Dużą rolę odgrywają także chwytaki - do obornika, oraz tzw. krokodyle, które ułatwiają prace załadunkowe.
• Uzupełnieniem osprzętu są widły do palet i bel, a także zgarniacze i lemiesze, szczególnie przydatne podczas prac porządkowych oraz zimowych.

Przegląd wybranych modeli miniładowarek

Rynek oferuje szeroki wybór miniładowarek, w tym gąsienicowych, które są dostosowane do różnorodnych potrzeb i zastosowań. Poniżej przedstawiono przykłady maszyn różnych producentów.

Manitou

Model ładowarki gąsienicowej Manitou 2150 RT o masie własnej 4491 kg, dzięki systemowi IdealTrax doskonale nadaje się do pracy na lądzie, w błocie, piasku lub żwirze, a szczególnie zwarta konstrukcja maszyny ułatwia jej poruszanie się po placach budowy. Zastosowaną jednostką napędową jest silnik Yanmar TNV98CT-NMSL o mocy maksymalnej 53,7 kW. Gumowe gąsienice o szerokości 450 mm opierają się na 5 wytrzymałych, stalowych rolkach, a system IdealTrax zapewnia automatyczne ich napinanie. Układ hydrauliczny standardowy wraz z hydrauliką pomocniczą zapewnia przepływ 82,5 l/min. Ładowarki Manitou są kompatybilne z wieloma rodzajami osprzętów, mocowanych poprzez standardowy system All-Tach lub opcjonalny Power-A-Tach.

Model Manitou MLA 4-50 H-C należy do serii MLA, zaprojektowanej z myślą o intensywnej pracy w średnich i dużych gospodarstwach. Jest to wydajna ładowarka przegubowa o udźwigu około 4 ton i maksymalnej wysokości podnoszenia rzędu 4,5 m, co pozwala na sprawny załadunek pryzm, obsługę wozów paszowych oraz pracę z ciężkimi belami. Maszyna napędzana jest mocnym silnikiem o mocy około 135 KM, a hydrostatyczny układ jezdny zapewnia płynne i precyzyjne manewrowanie.

Caterpillar

Kompaktowa ładowarka gąsienicowa Cat 289D3 o masie własnej 4848 kg, posiada udoskonalone zawieszenie i ulepszenia układu napędowego. Jednostką napędową jest silnik wysokoprężny z turbodoładowaniem Cat C3.3B o mocy 55,4 kW, spełniający wymagania normy emisji spalin Stage V. Gąsienice gumowe ze stalowymi zabezpieczeniami mają szerokość 400 lub 450 mm. Układ hydrauliczny dostępny jest w wersji standardowej lub ze zwiększonym do 121 l/min przepływem XPS. Cat oferuje do tego pakiety zwiększające wydajność w 3 wariantach: H1, H2 oraz H3. Zastosowane szybkozłącza płaskolicowe o dużej wytrzymałości pozwalają na sprawne i łatwe przyłączenie osprzętu.

Marka Caterpillar wprowadza na rynek osiem nowych modeli ładowarek o sterowaniu burtowym (SSL) i kompaktowych ładowarek gąsienicowych (CTL) nowej generacji. Nowe modele CTL, takie jak 275, 275 XE, 285 i 285 XE, dołączają do 255 i 265 zapowiedzianych pod koniec 2023 roku. Wszystkie modele Cat SSL i CTL nowej generacji mają przeprojektowaną komorę silnika, umieszczoną niżej w ramie, co zapewnia lepszą stabilność. Modele 285 i 285 XE zapewniają wysokość podnoszenia 3708 mm i siłę odrywania przy pochyleniu 6314 kg. Nowy zamknięty pomocniczy układ hydrauliczny umożliwia tym maszynom obsługę wszystkich inteligentnych osprzętów Cat. Standardowe ciśnienie układu hydraulicznego wzrasta o 5% do 24130 kPa w modelach nowej generacji. Nowe modele CTL są wyposażone w nowe podwozie E-bar (belka wyrównująca), które zapewnia zwiększoną stabilność podczas wyrównywania terenu i obsługi cięższych ładunków.

Bobcat

Firma Bobcat posiada w swojej ofercie ładowarkę gąsienicową T76 z pionową ścieżką podnoszenia, należącą do innowacyjnej linii ładowarek serii R. Ładowarka o masie własnej 5051 kg, została całkowicie przeprojektowana i zoptymalizowana pod kątem większej użytecznej mocy oraz poprawy ogólnej wydajności. Sercem ładowarki jest wysokoprężny silnik D24 o maksymalnej mocy 54,5 kW zgodny z normą emisji spalin Stage V. Układ gąsienicowy ładowarki o niskim nacisku na podłoże pozwala na pracę nawet na miękkich, piaszczystych lub błotnistych podłożach. Szerokość zastosowanych gąsienic wynosi 450 mm, a jednostkowy nacisk na podłoże 30 kPa. Maksymalny przepływ układu hydraulicznego wynosi 114,7 l/min, ciśnienie robocze osiąga 245 barów. Ramiona podnoszące mają formę odlewu stalowego i zostały zoptymalizowane konstrukcyjnie dla zwiększenia możliwej wysokości podnoszenia i udźwigu. Bardzo szeroka oferta dedykowanego dodatkowego osprzętu Bobcat zawiera m.in. akcesoria do wideł paletowych.

Ładowarka burtowa Bobcat S100 to kompaktowa maszyna, zaprojektowana z myślą o pracy w ograniczonej przestrzeni przy zachowaniu wysokiej funkcjonalności. Maszyna napędzana jest silnikiem o mocy 18,2 kW. Masa operacyjna na poziomie około 1,86 tony przekłada się na stabilność podczas pracy z osprzętem. Obciążenie wywracające wynoszące 915 kg oraz udźwig znamionowy (ROC) na poziomie 457 kg pozwalają na bezpieczne i efektywne podnoszenie ładunków. Pionowa geometria podnoszenia pozwala na stabilne i wydajne ładowanie na większą wysokość.

Case CE

Miniładowarka gąsienicowa TV450B firmy Case o masie roboczej 4823 kg to sprzęt przeznaczony do działań związanych z infrastrukturą, prac komunalnych i w recyclingu. Modele gąsienicowe TV z kinematyką pionową przekonują wysoką mocą, dostępnym osprzętem dodatkowym oraz możliwością sprawnego poruszania się w trudnym terenie. TV450B to najmocniejszy model serii, wyposażony jest w silnik FPT F5H HPCR Stage IV o mocy 67 kW. Proste i wytrzymałe podwozie ma niewiele ruchomych części, samosmarujące rolki oraz elektrohydrauliczne wspomaganie. Naprężenie gąsienic można regulować. Dużą wszechstronnością cechuje się układ hydrauliczny, który umożliwia przyłączanie węży hydraulicznych pod ciśnieniem (CUP) i bez użycia dodatkowych narzędzi. Case oferuje np. frezarki 350 mm oraz 1000 mm, rozściełacz do asfaltu, zagęszczarkę kołową, młot hydrauliczny, mieszarkę do betonu, dmuchawę do śniegu, łyżkę, zamiatarkę oraz widły do palet, typu krokodyl i do balotów.

Takeuchi

Nieco mniejszy od pozostałych jest model Takeuchi TL 8, czyli miniładowarka gąsienicowa o masie 3915 kg, która ceniona jest za wysoką trwałość, elastyczność i oszczędność w pracy, komfort i bezpieczeństwo operatora oraz prostą konserwację. Jej szerokość całkowita bez łyżki to tylko 1580 mm, a wysokość 2235 mm. Ładowarka łączy w sobie optymalne właściwości trakcyjne z dużym prześwitem i niskim naciskiem na podłoże, a także bardzo dobre w tej klasie możliwości spychania oraz siłę udźwigu. Miniładowarka TL 8 wyposażona jest w silnik Kuboty o mocy 53,2 kW. Posiada całkowicie hydrostatyczny napęd oraz proporcjonalnie sterowany, dodatkowy obwód hydrauliczny wraz ze stałym programowalnym przepływem. Ładowarka umożliwia pracę także w ekstremalnie zakurzonym otoczeniu przez podwójny wkład filtra powietrza i dodatkowy Pre-Cleaner.

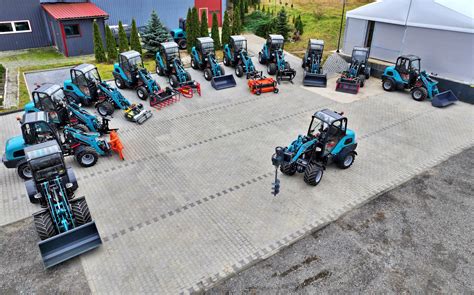

Inni producenci i typy miniładowarek

• UP GECO MAMMUT Mini Ładowarka Gąsienicowa SK 650 z Silnikiem Honda GX690. Całkowita szerokość mini ładowarki to 830mm/32.6ins.
• Weidemann: Jeden z najważniejszych europejskich producentów miniładowarek przegubowych i teleskopowych. Modele Hoftrac, takie jak Hoftrac 1140 (silnik ok. 25 KM, masa ok. 1,6 t, wys. podnoszenia 1,8-2,0 m) i Hoftrac 1280 (wyższy udźwig).
• Kramer: Niemiecka marka oferująca kompaktowe ładowarki kołowe i teleskopowe. Model teleskopowy Kramer KT144 (udźwig na widłach do palet 1450 kg, wys. podnoszenia 4,5 m) oraz kołowa Kramer KL 12.5, chętnie wykorzystywana przy pracach w wąskich przestrzeniach.
• Schäffer: Producent ładowarek kołowych i teleskopowych. Kompaktowe ładowarki przegubowe 2028 i 2630 (silnik ok. 18,5 kW) oraz przegubowa ładowarka teleskopowa 3650 T (masa ok. 3,7 t, wys. podnoszenia 3,85 m).
• Avant: Fińska marka specjalizująca się w bardzo kompaktowych ładowarkach z telescopic boom (teleskopowe ramię), np. Avant 860i (udźwig rzędu 1900 kg, wys. podnoszenia ok. 3,5 m).
• TOBROCO-GIANT: Holenderski producent z jedną z najszerszych gam ładowarek kompaktowych i miniładowarek. Ładowarka GIANT G1500 z 3-cylindrowym silnikiem Kubota D1105 Stage V o mocy 26 KM/19 kW.
• JCB: Brytyjski producent ładowarek kołowych, w tym modeli kompaktowych. Model JCB 403 (masa ok. 2,6 t, silnik ok. 35 KM, szeroka łyżka 0,4 m³).
• Merlo: Włoski producent ładowarek teleskopowych i maszyn typu „telescopic tractor”. Seria Multifarmer oferuje modele o udźwigu do 3,4 t przy wysokości podnoszenia od ok. 6,8 m do ok. 8,8 m.

Kabina operatora i systemy bezpieczeństwa

Komfort i bezpieczeństwo operatora są kluczowe w nowoczesnych miniładowarkach. Kabiny są projektowane zgodnie ze standardami ROPS i FOPS, zapewniającymi ochronę przed przewróceniem i spadającymi przedmiotami. Są wyposażone w regulowane fotele (często z amortyzacją lub zawieszeniem pneumatycznym, a nawet podgrzewane i wentylowane), ergonomiczne podłokietniki, regulowane dżojstiki sterujące oraz kolorowe wyświetlacze LCD (od 5 do 8 cali) współpracujące z kamerami tylnymi, a często także bocznymi.

Dla zapewnienia bezpieczeństwa użytkowania, miniładowarki są wyposażone w układy blokowania maszyny (np. gdy operator opuszcza fotel lub podniesie podłokietnik) oraz systemy zabezpieczenia przed kradzieżą. Nowe modele ładowarek oferują szeroką gamę możliwości pracy z osprzętami, a monitory umożliwiają obsługę inteligentnych osprzętów Cat, takich jak lemiesze spycharki i równiarki oraz koparki. Wchodzenie i wychodzenie z ładowarek nowej generacji jest znacznie łatwiejsze dzięki niskim punktom wejścia, a operator może otworzyć drzwi kabiny bez całkowitego opuszczenia ramion podnoszących do ograniczników ramy.

Obsługa i konserwacja miniładowarek

Miniładowarki pracują zwykle codziennie i często w trudnych warunkach, w kurzu, wilgoci, przy resztkach paszowych czy oborniku. Dlatego ich trwałość w największym stopniu zależy od prawidłowej obsługi eksploatacyjnej.

• Układ hydrauliczny: To najważniejszy układ w każdej miniładowarce. Regularna wymiana filtrów, kontrola szczelności przewodów i odpowiedni poziom oleju pozwalają utrzymać pełną wydajność podnoszenia oraz prac osprzętu.
• Układ chłodzenia silnika i oleju hydraulicznego: Praca w oborach i na kiszonkach powoduje szybkie zapychanie chłodnic i filtrów powietrza. Warto pamiętać o ich częstym czyszczeniu, bo przegrzewający się silnik lub obciążony układ hydrauliczny traci moc i szybciej się zużywa.
• Ogumienie/Gąsienice: Opony (w ładowarkach kołowych) wpływają zarówno na stabilność maszyny podczas podnoszenia, jak i na obciążenie układu jazdy. Zbyt zużyte lub nadmiernie miękkie ogumienie może powodować większe opory toczenia, co przekłada się na wyższe obciążenia hydrostatu. W przypadku ładowarek gąsienicowych, stan i odpowiednie naprężenie gąsienic są kluczowe dla trakcji i minimalizacji zużycia.
• Ogólny przegląd: Regularne smarowanie sworzni, kontrola luzów, wymiana olejów i filtrów oraz przegląd układu jezdnego są kluczowe dla zachowania precyzji pracy i stabilności maszyny.

Miniładowarki, niezależnie od typu konstrukcji, są dziś jednymi z najbardziej uniwersalnych narzędzi w gospodarstwie rolnym. Ułatwiają wybieranie obornika, zadawanie paszy, transport materiałów, prace porządkowe i obsługę bel. Równie ważna, jak wybór odpowiedniego modelu, jest dbałość o eksploatację. Regularna kontrola hydrauliki, chłodzenia, ogumienia/gąsienic i układu jezdnego pozwala utrzymać maszynę w pełnej sprawności przez wiele sezonów i ograniczyć koszty obsługi.
