Miniladowarka TZ4K14: Dane Techniczne i Eksploatacja

Artykuł ten stanowi przegląd danych technicznych oraz praktycznych aspektów związanych z minikoparką TZ4K14, bazując na informacjach udostępnionych przez użytkowników forum internetowego.

Wprowadzenie do TZ4K14

Minikoparka TZ4K14, pochodząca z produkcji czeskiej, zyskuje na popularności wśród użytkowników ze względu na swoją prostotę, stosunkowo niską cenę oraz oryginalność. Jest to maszyna, która może okazać się pomocna przy pracach polowych, budowlanych oraz gospodarskich, zwłaszcza tam, gdzie użycie większego sprzętu jest niepraktyczne.

Jeden z użytkowników podzielił się swoim doświadczeniem zakupu ciągniczka TZ4K14 wraz z osprzętem. Decyzja o zakupie wynikała z potrzeby posiadania maszyny do prac na działce, przygotowania terenu pod budowę domu oraz wykonania drogi. Wybór padł na TZ4K14 ze względu na jego oryginalność, cenę, prostotę konstrukcji oraz dostępność w mieście zakupu.

Podstawowe Dane Techniczne i Obsługa

Minikoparka TZ4K14 posiada szereg elementów sterowania, które warto poznać przed rozpoczęciem pracy:

• Wlew oleju: Pierwszy element, który należy zlokalizować.
• Dźwignia blokady przedniego mechanizmu różnicowego: Znajduje się po prawej stronie.
• Dźwignia załączania wałka zależnego od silnika/prędkości: Znajduje się po lewej stronie. Jej działanie jest następujące:
  • Pchnięcie do przodu: załącza wałek zależny od silnika.
  • Pozycja środkowa: luz.
  • Wyciągnięcie do tyłu: załącza wałek zależny od prędkości (tzw. 4x4).

Mechanizm napędu 4x4

Załączenie napędu 4x4 w TZ4K14 wymaga zwrócenia uwagi na specyficzny mechanizm. Aby go załączyć, należy pociągnąć wspomnianą dźwignię do siebie i jednocześnie załączyć napęd w tylnym moście. Mechanizm ten znajduje się przy lewym kole tylnym i jest to przesuwka - wyciągnięcie rozłącza, wsunięcie załącza napęd. Kluczowe jest, aby nie mieć załączonej dźwigni w tylnym moście (musi być na luzie), gdy chcemy załączyć prędkość wałka zależną od silnika (dźwignia z przodu po lewej wsunięta do przodu).

Jeden z użytkowników zgłosił problem z działaniem przesuwki od wałka - we wszystkich trzech pozycjach wałek się obracał, niezależnie od stanu załączenia napędu tylnego mostu.

Eksploatacja i Konserwacja

Regularna konserwacja i świadomość potencjalnych problemów są kluczowe dla długiej żywotności minikoparki TZ4K14.

Silnik dwusuwowy

TZ4K14 jest wyposażony w silnik dwusuwowy, który wymaga szczególnej uwagi:

• Przegrzewanie: Należy unikać przegrzewania silnika.
• Olejowanie: Ze względu na mokry wydech, konieczne jest regularne dolewanie oleju przez wlew (zazwyczaj umieszczony obok rozrusznika). Warto sprawdzić obecność bagnetu do kontroli poziomu oleju.
• Dymienie: Lekkie dymienie (niebieski lub czarny) podczas pracy, zwłaszcza pod obciążeniem, jest zjawiskiem normalnym dla tego typu silnika. Intensywne kopcenie na czarno może świadczyć o problemach z wtryskiem.
• Filtr oleju: Należy pamiętać o regularnym sprawdzaniu i czyszczeniu (lub wymianie) małego wkładu olejowego (filcu) znajdującego się w dolnej części silnika, po stronie prawej, pod rozrusznikiem. Zapchany filtr jest szczególnie niebezpieczny zimą, gdy olej jest gęstszy, i może prowadzić do zatarcia silnika.

Układ przeniesienia napędu i skrzynie biegów

Szczególną uwagę należy zwrócić na połączenie skrzyń biegów. Poluzowane szpilki mocujące wałek łączący skrzynie mogą doprowadzić do wyrobienia gwintu w skrzyni biegów. Warto regularnie sprawdzać dokręcenie trzech szpilek i nakrętek w osłonach wałka łączącego skrzynie.

Układ kierowniczy

Luzy w układzie kierowniczym są cechą charakterystyczną nawet nowych ciągników TZ4K14. Możliwa jest regulacja przekładni, zazwyczaj po lewej stronie, która może pomóc w zmniejszeniu luzów.

Problemy z uruchomieniem silnika

Trudności z uruchomieniem silnika, zwłaszcza po dłuższym postoju, mogą wskazywać na problemy z kompresją. Test można przeprowadzić, wlewając niewielką ilość oleju silnikowego lub napędowego do cylindra i próbując uruchomić silnik. Jeśli maszyna odpali i będzie pracować, problemem jest prawdopodobnie kompresja. W takim przypadku zalecane jest oddanie cylindra z tłokiem do sprawdzenia i ewentualnego szlifu. Inne potencjalne przyczyny to problemy z układem paliwowym.

Istotne jest również zrozumienie działania "lontu" (otworu w świecy żarowej) opisanego w instrukcji - jego pusty stan może wpływać na proces rozruchu.

Modyfikacje i Ulepszenia

Wielu użytkowników decyduje się na modyfikacje i ulepszenia swoich TZ4K14, aby dostosować je do specyficznych potrzeb.

Plany użytkownika

• Naprawa istniejących usterek i smarowanie kalamitek.
• Renowacja: czyszczenie, piaskowanie blach i ponowne malowanie.
• Poprawa oświetlenia.
• Montaż alternatora zamiast prądnicy w celu lepszego ładowania akumulatora.
• Montaż miękkiego siedziska.
• Instalacja dwusekcyjnego rozdzielacza i dodatkowego siłownika z przodu.
• Możliwość montażu ramienia z minikoparki z tyłu.

Swap silnika

Niektórzy użytkownicy rozważają wymianę oryginalnego silnika. Wymaga to jednak odpowiedniego przygotowania, w tym potencjalnego dorobienia tarczy sprzęgłowej lub wykorzystania oryginalnego sprzęgła z wyciętym wieloklinem.

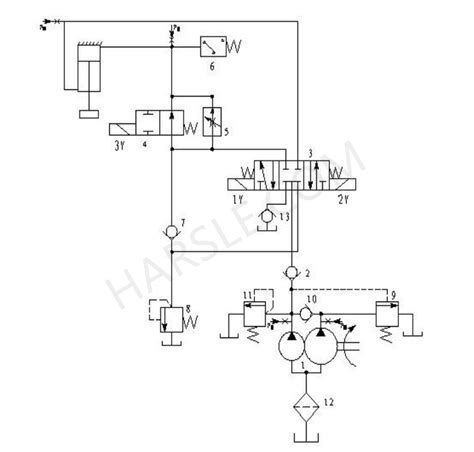

Układ hydrauliczny

System hydrauliczny minikoparki TZ4K14 może być rozbudowywany. Typowe elementy obejmują:

• Dzielnik przepływu: Kluczowy element, który rozdziela przepływ oleju z pompy do rozdzielacza i orbitrolu (układu kierowniczego).
• Rozdzielacz: Może być wielosekcyjny, z wyjściami na szybkozłącza z przodu i z tyłu, umożliwiając podłączenie różnego osprzętu (np. ramienia spycha, przyczepy).
• Orbitrol: Układ wspomagania kierownicy.
• Siłowniki: Mogą być montowane do różnych elementów, np. TUZ (podnośnik narzędzi) - często wymieniane na dwustronnego działania.

Należy pamiętać, że długość przewodów hydraulicznych jest indywidualna dla każdej maszyny i często wymaga dorabiania ich na wymiar.

Osprzęt podnośnika

Kompletny podnośnik narzędzi (TUZ) może wymagać dodatkowych elementów, takich jak ramiona trójkątne (które nie zawsze są standardowe i mogą wymagać regulacji) oraz śruba rzymska (tzw. trzeci punkt). Luźne cięgła widoczne na niektórych zdjęciach mogą służyć do różnych celów mocowania i stabilizacji osprzętu.

Gdzie kupić części?

Zaleca się zakup nowych części do TZ4K14 w firmie Hortmasz w Skierniewicach, która była importerem tego sprzętu i zajmowała się jego serwisem.
