Rozwiązywanie problemów z elektroniką w miniładowarkach

Miniładowarki są niezastąpionymi maszynami w wielu sektorach - od robót ziemnych, przez ogrodnictwo i brukarstwo, po gospodarstwa mleczarskie i hodowlę bydła. Ich sprawność jest kluczowa dla płynności pracy, a nagła awaria generuje wysokie koszty i przestoje. Współczesne miniładowarki, zwłaszcza te elektryczne, w coraz większym stopniu opierają się na zaawansowanych systemach elektronicznych. Rozwiązywanie problemów z elektroniką w tych maszynach wymaga szczegółowej wiedzy i często profesjonalnej interwencji. W tym artykule skupimy się na typowych problemach elektrycznych, w tym z układami zarządzania baterią (BMS), oraz na metodach ich diagnostyki i naprawy.

Miniładowarki elektryczne a układy BMS

Miniładowarki elektryczne, choć tańsze w utrzymaniu ze względu na brak konieczności wymiany oleju i filtrów, stanowią znaczną inwestycję. Ich wartość odsprzedaży jest trudna do oszacowania i zależy głównie od stanu akumulatora. Sercem każdego pakietu akumulatorów litowo-jonowych w miniładowarkach elektrycznych jest System Zarządzania Baterią (BMS). Odpowiada on za sterowanie pakietem i chroni ogniwa przed uszkodzeniem. Często zdarza się, że gdy układ BMS wejdzie w tryb ochronny i zablokuje pakiet, konieczny jest reset całego układu.

Czym jest układ BMS i dlaczego się blokuje?

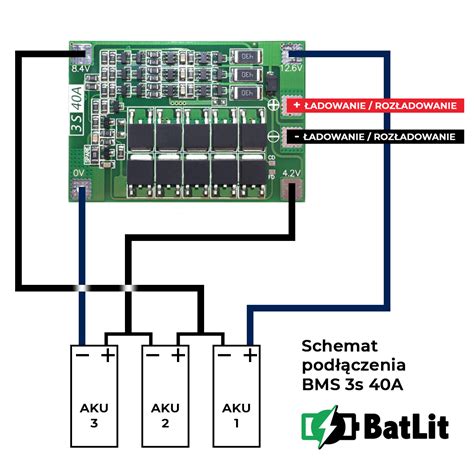

Sam układ BMS (ang. Battery Management System) monitoruje napięcie poszczególnych ogniw, kontroluje przepływ prądu i zarządza temperaturą pakietu. Składa się z tranzystorów MOSFET kontrolujących przepływ prądu oraz mikrokontrolera zarządzającego całym systemem. System BMS może zablokować akumulator w kilku sytuacjach, najczęściej przy:

• Spadku napięcia ogniw poniżej bezpiecznego progu (zazwyczaj 2,5V dla ogniw Li-ion).
• Wykryciu nadmiernego prądu ładowania lub rozładowania.
• Znacznym "niezbalansowaniu" ogniw w pakiecie.
• Wykryciu zbyt wysokiej temperatury lub przepięcia na dowolnym ogniwie.

Po odblokowaniu konieczne jest przeprowadzenie pełnego cyklu balansowania, który może trwać kilkanaście godzin przy znacznym rozbalansowaniu ogniw. BMS cyklicznie włącza i wyłącza ładowarkę, wyrównując napięcia wszystkich ogniw do momentu pełnego zbalansowania.

Metody resetowania układu BMS

Istnieją różne metody odblokowywania BMS, od podstawowych po bardziej zaawansowane:

Dwie podstawowe metody resetu BMS

Jak to bywa z urządzeniami elektronicznymi, czasami najprostsze metody bywają najskuteczniejsze i to od nich zwykle warto zacząć. Mamy tu na myśli "wyłącz, poczekaj i ponownie uruchom" oraz wykorzystanie dedykowanego przycisku do "resetowania BMSa".

• Odłączenie i ponowne podłączenie: Całkowite odłączenie akumulatora poprzez odłączenie wszystkich przewodów od BMS i pozostawienie układu bez zasilania na 10-30 minut (w niektórych przypadkach nawet 24 godziny). Po tym czasie należy ponownie podłączyć wszystkie połączenia, zachowując właściwą kolejność - od minusa do plusa.
• Wykorzystanie przycisku reset: Część systemów BMS posiada dedykowany przycisk resetowania. Procedura zazwyczaj wymaga wyjęcia akumulatora z urządzenia, pozostawienia go na 30-60 minut dla rozproszenia ładunków resztkowych, naciśnięcia i przytrzymania przycisku reset przez około 5 sekund, odczekania kolejnych 30 minut i dopiero wtedy zainstalowania akumulatora z powrotem w urządzeniu.

Reset BMS za pomocą ładowarki

Bardziej zaawansowani użytkownicy mogą spróbować resetowania z użyciem dedykowanej ładowarki do pakietów akumulatorowych, co pozwala odblokować BMS w sytuacji, gdy standardowe metody nie przynoszą rezultatu.

• Aktywacja przez podanie napięcia: Technika polega na podłączeniu ładowarki bezpośrednio do zacisków wyjściowych pakietu na kilka sekund. Napięcie z ładowarki musi być wystarczające do zasilenia układu BMS - zazwyczaj jest to napięcie nominalne pakietu. Metoda jest skuteczna, gdy BMS odciął zasilanie z powodu głębokiego rozładowania.
• Procedura "pseudo-resetu": Doświadczeni technicy stosują metodę polegającą na krótkotrwałym zwarciu zacisków B-, C- i P- na płytce BMS, a następnie natychmiastowym podłączeniu ładowarki. Zwarcie powinno być wykonane przez rezystor o wartości około 10kΩ, aby uniknąć uszkodzenia tranzystorów MOSFET.

Po resecie BMS czas na balansowanie ogniw

Po skutecznym odblokowaniu BMS konieczne jest przeprowadzenie pełnego cyklu balansowania. Proces może trwać nawet kilkanaście godzin w przypadku znacznego rozbalansowania ogniw. Ładowarka będzie cyklicznie włączać się i wyłączać, co jest normalnym zjawiskiem wynikającym z pracy układu balansującego. Podczas balansowania BMS wyłącza ładowarkę, gdy którekolwiek ogniwo osiągnie napięcie około 4,25V (dla ogniw Li-ion). Następnie rozprasza nadmiarową energię z przeładowanego ogniwa, pozwalając pozostałym ogniwom na doładowanie. Cykl ten powtarza się do momentu wyrównania napięć wszystkich ogniw.

Środki ostrożności i diagnostyka przed resetem BMS

Przed przystąpieniem do resetu należy zmierzyć napięcie poszczególnych ogniw lub sekcji pakietu. Jeśli którekolwiek ogniwo ma napięcie poniżej 2,5V (dla Li-ion) lub powyżej 4,25V, sytuacja wymaga szczególnej uwagi. Głęboko rozładowane ogniwa mogą być trwale uszkodzone i stanowić zagrożenie podczas ładowania. Temperatura pakietu podczas procedury resetu powinna wynosić 10-30°C. Ekstremalne temperatury mogą uniemożliwić prawidłowy reset lub spowodować dodatkowe problemy. Warto również sprawdzić ciągłość wszystkich przewodów balansujących - przerwany przewód może uniemożliwić prawidłową pracę BMS.

Typowe problemy z instalacją elektryczną w miniładowarkach

Problemy elektryczne w ładowarkach kołowych mogą być skomplikowane, ale zrozumienie podstaw pozwoli na wczesną identyfikację usterek i podjęcie działań naprawczych, zanim doprowadzą do kosztownych przestojów.

Problemy z baterią

Akumulator dostarcza energię potrzebną do uruchomienia silnika i zasilania podstawowych układów elektrycznych. Typowe problemy to rozładowany akumulator, skorodowane zaciski lub luźne połączenia.

• Objawy: powolny rozruch, słabe światła, dźwięki klikania przy uruchamianiu.
• Rozwiązania: Oczyścić skorodowane zaciski szczotką drucianą, dokręcić wszystkie połączenia akumulatora. Jeśli akumulator jest rozładowany, należy go uruchomić za pomocą kabli rozruchowych. Jeśli bateria nie trzyma ładunku, należy ją wymienić. W zimnym klimacie należy używać podgrzewacza baterii. Alternator o mocy 60A powinien być odpowiednio dobrany do akumulatora 60 Ah i 540A. Miniładowarka, która ma tylko 3 światła LED, świece żarowe do rozruchu i ewentualnie koguta, nie potrzebuje tak dużej mocy, ale ważne jest, aby alternator nie był "za mocny" w stosunku do akumulatora.

Uszkodzenie okablowania

Problemy z okablowaniem mogą być przyczyną nieprawidłowego działania lub całkowitej awarii systemu.

• Przyczyny: uszkodzenia spowodowane przez gryzonie, otarcia, ekstremalne temperatury lub narażenie na działanie substancji chemicznych.
• Objawy: Migotanie świateł, niesprawne sterowanie lub widoczne uszkodzenie przewodów.
• Rozwiązania: Sprawdź, czy przewody nie są pęknięte, przetarte lub spalone. Unikaj samodzielnych napraw, chyba że masz doświadczenie - nieprawidłowe naprawy mogą być niebezpieczne. Zleć naprawę instalacji elektrycznej wykwalifikowanemu mechanikowi.

Przykład: W miniładowarce OMC Mustang 332 znaleziono ucięte kable pod siedzeniem. Bez instrukcji, identyfikacja ich funkcji i prawidłowego podłączenia wymaga doświadczenia lub konsultacji ze specjalistą.

Inny przykład to silnik Kuboty, w którym po wymianie alternatora kontrolka ładowania nie gaśnie, mimo że alternator ładuje perfekcyjnie. Wskazuje to na problem w obwodzie kontrolki ładowania, np. z regulatorem napięcia lub okablowaniem.

Awarie czujników i modułów sterujących

Nowoczesne maszyny w dużym stopniu bazują na czujnikach i modułach elektronicznych. Czujniki monitorują parametry takie jak temperatura silnika, poziom paliwa i ciśnienie hydrauliczne, a moduły sterujące przetwarzają te dane w celu regulacji wydajności.

• Objawy: Nagłe spadki wydajności, kody błędów lub wyłączanie się systemu.
• Rozwiązania: Diagnostyka zazwyczaj wymaga specjalistycznych narzędzi. W przypadku podejrzenia awarii modułu lub czujnika należy skontaktować się z mechanikiem. Regularne kontrole i aktualizacje oprogramowania mogą pomóc wykryć wczesne sygnały ostrzegawcze.

W miniładowarce Case 1825b z napędem hydrostatycznym, szarpanie podczas jazdy i zapalanie się kontrolki niskiego ciśnienia w skrzyni po rozgrzaniu hydrauliki, nawet po sprawdzeniu silników hydraulicznych, wskazuje na problem z układem czujników lub modułów kontrolujących ciśnienie. Opiłki żelaza w zaworach hydraulicznym sugerują zużycie elementów, które mogło wpłynąć na czujniki.

W przypadku problemów z elektrozaworem w instalacji hydraulicznej przegubowej miniładowarki, konieczne jest zbadanie napięcia na cewce zaworu za pomocą multimetru. Wartość napięcia na cewce elektrozaworu powinna odpowiadać nominalnemu napięciu pracy, np. 12V. Brak napięcia lub zbyt niskie napięcie może wskazywać na problem z okablowaniem, bezpiecznikiem lub sterowaniem elektronicznym.

Problemy z bezpiecznikami i przekaźnikami

Przepalony bezpiecznik może spowodować wyłączenie kluczowych systemów i wskazywać na usterkę elektryczną. W miniładowarce Case, gdzie zamontowane są przekaźniki o symbolu CB1-TR-12V, acb16221, trudności ze znalezieniem zamienników wymagają poszukiwania odpowiedników o zbliżonych parametrach elektrycznych i mechanicznych.

• Co zrobić: Regularnie sprawdzaj bezpieczniki i wymień te, które są przepalone. Jeżeli bezpiecznik przepala się wielokrotnie, należy zasięgnąć porady specjalisty w celu ustalenia przyczyny.

Problemy z solenoidem pompy wtryskowej

W silniku Perkins 104-22, zanik napięcia na solenoidzie pompy wtryskowej, mimo sprawnych przewodów i działania solenoidu po bezpośrednim podłączeniu 12V ze stacyjki, wskazuje na problem w obwodzie sterującym solenoidem, np. z przekaźnikiem, bezpiecznikiem lub modułem sterującym.

Sterowanie joystickiem

Działanie joysticka, zwłaszcza w ładowarkach bez kabiny, może być zaburzone przez kontakt z wodą i kurzem. Problemy z joystickiem mogą prowadzić do nieprawidłowego sterowania maszyną. Stary joystick z dwoma czerwonymi przyciskami (jeden do aktywacji jazdy, drugi bez funkcji) oraz suwakami do jazdy przód/tył to typowy przykład złożonego sterowania, gdzie każdy element może ulec awarii.

Zapobieganie awariom i konserwacja

Zanim dojdzie do poważnej awarii, miniładowarka daje subtelne, ale czytelne znaki ostrzegawcze. Nietypowe dźwięki, drgania czy spadek mocy to sygnały, które powinny wzbudzić czujność operatora. Często pojawiają się też trudności z rozruchem, wycieki oleju lub nietypowe wskazania na panelu kontrolnym. W takich sytuacjach dobrym rozwiązaniem jest szybki kontakt ze specjalistami.

Prewencyjne przeglądy są realną oszczędnością. Umożliwiają szybkie wykrycie zużytych podzespołów, regulację układów hydraulicznych czy kontrolę układu napędowego. Operatorzy powinni zwracać szczególną uwagę na dźwięki, zapach spalin, temperaturę pracy i kondycję hydrauliki. Każde odchylenie od normy jest sygnałem ostrzegawczym. Regularne kontrole i terminowe naprawy utrzymują maszynę w doskonałym stanie, zwiększając bezpieczeństwo i wydajność na placu budowy.
