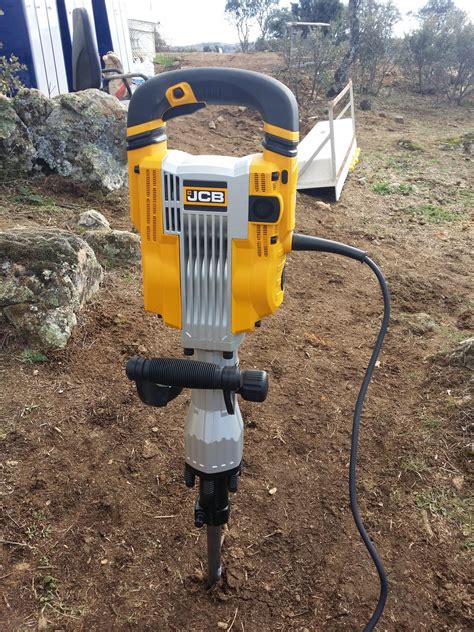

Młot udarowo-obrotowy JCB DRH 1750W 45J to profesjonalne narzędzie przeznaczone do ciężkich prac rozbiórkowych i kucia. Jego wydajność i trwałość w dużej mierze zależą od kluczowych komponentów, a jednym z najważniejszych jest wirnik silnika elektrycznego. Zrozumienie budowy i funkcji wirnika jest fundamentalne dla właściwej eksploatacji i serwisowania urządzenia.
Podstawowe dane młota JCB DRH 1750W 45J
Model JCB DRH 1750W 45J charakteryzuje się imponującymi parametrami, które predysponują go do intensywnych zastosowań budowlanych:
- Moc: 1750 W - wysoka moc zapewnia efektywne działanie nawet przy najtwardszych materiałach.
- Energia udaru: 45 J - to kluczowy parametr, który świadczy o sile pojedynczego uderzenia, umożliwiając szybkie kruszenie betonu, kamienia czy cegły.
- Zastosowanie: Narzędzie jest typowo wykorzystywane do prac rozbiórkowych, kucia kanałów, usuwania płytek oraz innych zadań wymagających dużej siły udarowej.
Rola wirnika w działaniu młota udarowego
Wirnik jest sercem silnika elektrycznego młota udarowego, odpowiadającym za generowanie ruchu obrotowego. W młotach elektrycznych, takich jak JCB DRH 1750W 45J, wirnik wraz ze stojanem tworzy pole magnetyczne, które przekształca energię elektryczną w mechaniczną. Ta energia mechaniczna jest następnie przekazywana do mechanizmu udarowego, który odpowiada za generowanie potężnych uderzeń o energii 45 J.
Prawidłowe działanie wirnika jest kluczowe dla utrzymania deklarowanej mocy i energii udaru młota. Jakakolwiek usterka wirnika prowadzi do spadku wydajności, a w konsekwencji do unieruchomienia narzędzia.
How does an Electric Motor work? (DC Motor)

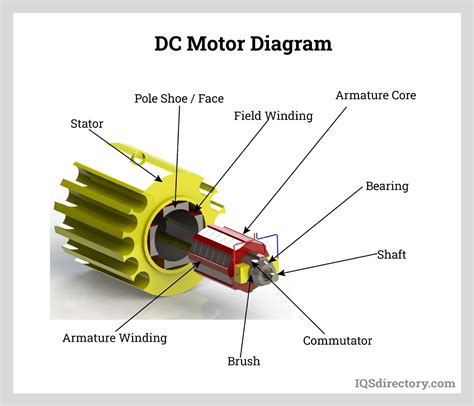

Budowa i materiały wirnika
Typowy wirnik w młocie o takiej mocy jak JCB DRH 1750W 45J składa się z kilku podstawowych elementów:
- Rdzeń: Zbudowany z pakietu cienkich blach stalowych (laminowanych), co minimalizuje straty energii wynikające z prądów wirowych.
- Uzwojenie: Miedziane druty nawinięte wokół rdzenia, które przewodzą prąd i tworzą pole magnetyczne. Jakość miedzi i precyzja nawinięcia mają bezpośredni wpływ na wydajność i żywotność silnika.
- Komutator: Zbudowany z miedzianych segmentów, oddzielonych izolacją, do którego przylegają szczotki węglowe. Komutator odpowiada za przełączanie kierunku prądu w uzwojeniach, co zapewnia ciągły ruch obrotowy.
- Wentylator: Często zintegrowany z wirnikiem, służy do chłodzenia silnika, zapobiegając przegrzewaniu się uzwojeń.
- Łożyska: Zamontowane na osi wirnika, zapewniają płynny obrót i redukują tarcie.
Materiały użyte do produkcji wirnika muszą być wysokiej jakości, aby wytrzymać duże obciążenia termiczne i mechaniczne, charakterystyczne dla pracy młota udarowego.
Typowe usterki i zużycie wirnika
Wirnik, jako element poddawany intensywnej pracy, jest narażony na różnego rodzaju uszkodzenia. Do najczęstszych problemów należą:
- Przegrzewanie się uzwojeń: Może być spowodowane przeciążeniem narzędzia, niedostatecznym chłodzeniem (np. przez zablokowany wentylator lub zabrudzone kanały wentylacyjne) lub zbyt długą ciągłą pracą. Prowadzi do uszkodzenia izolacji i zwarć.
- Zwarcie międzyzwojowe lub do masy: Efekt uszkodzonej izolacji. Objawia się iskrzeniem przy szczotkach, spadkiem mocy, zwiększonym poborem prądu, a w skrajnych przypadkach - dymieniem i spaleniem silnika.
- Zużycie komutatora: Ciągłe tarcie szczotek węglowych powoduje zużycie miedzianych segmentów komutatora. Powierzchnia staje się nierówna, pojawiają się wgłębienia lub przebarwienia. Objawia się silnym iskrzeniem, spadkiem mocy i nieprzyjemnym zapachem spalenizny.
- Uszkodzenie łożysk: Prowadzi do niestabilnego obrotu wirnika, zwiększonego hałasu (głośne buczenie, szumy) i wibracji. Może skutkować uszkodzeniem uzwojeń przez ocieranie o stojan.
Konserwacja i wymiana wirnika
Aby przedłużyć żywotność wirnika w młocie JCB DRH 1750W 45J, zaleca się regularne przeglądy i konserwację. Należy dbać o czystość kanałów wentylacyjnych, sprawdzać stan szczotek węglowych oraz unikać przeciążania narzędzia.
W przypadku wystąpienia objawów uszkodzenia wirnika, takich jak silne iskrzenie, dymienie, spadek mocy, nieprzyjemne zapachy lub nietypowe hałasy, wymiana wirnika jest często konieczna. Przy wyborze nowego wirnika ważne jest, aby upewnić się, że jest to część zamienna przeznaczona do konkretnego modelu JCB DRH 1750W 45J. Używanie nieoryginalnych lub niskiej jakości zamienników może prowadzić do szybkiego ponownego uszkodzenia i pogorszenia ogólnej wydajności narzędzia.
Wymiana wirnika jest zadaniem wymagającym precyzji i znajomości budowy urządzenia. Często wymaga demontażu obudowy, silnika i mechanizmu udarowego. Zaleca się, aby takie prace były wykonywane przez wykwalifikowanego serwisanta, aby zapewnić prawidłowy montaż i dalsze bezpieczne użytkowanie młota.
