Mobilne Żurawie Samochodowe: Kompleksowy Przewodnik

Zastanawiasz się nad doborem odpowiedniego sprzętu na swoją budowę? Rozważasz mobilny żuraw wieżowy? W tym artykule dowiesz się więcej na jego temat, poznasz jego definicję, zastosowania oraz kluczowe parametry. Odkryj zalety mobilnego żurawia i przekonaj się do tego wszechstronnego rozwiązania!

Czym jest Mobilny Żuraw Samochodowy?

Mobilny żuraw wieżowy, często określany jako żuraw samochodowy, stanowi połączenie klasycznego dźwigu budowlanego z mobilnością dźwigu samochodowego. W odróżnieniu od tradycyjnych, stacjonarnych konstrukcji, nie jest on osadzony na stałe. Jest to innowacyjny sprzęt budowlany umieszczony na podwoziu samochodu, co pozwala na jego szybkie rozłożenie i rozpoczęcie pracy w ciągu kilkunastu do kilkudziesięciu minut. Taka mobilność stanowi znaczącą oszczędność czasu na placu budowy.

Kluczowe elementy mobilnego żurawia wieżowego to:

• Kabina operatora: Zazwyczaj znajduje się na dole, a operator pełni jednocześnie rolę kierowcy pojazdu i osoby obsługującej żurawia.
• Rozkładana wieża: Stanowi pionową konstrukcję nośną maszyny.
• Wysięgnik: Ramie robocze, które umożliwia podnoszenie i przemieszczanie ładunków.

Sterowanie takim dźwigiem budowlanym odbywa się najczęściej za pomocą sygnałów radiowych, co zapewnia operatorowi swobodę ruchu i lepszą widoczność.

Zastosowania Mobilnych Żurawi Samochodowych

Rosnąca popularność mobilnych żurawi wieżowych w pojazdach transportowych nie jest przypadkowa. Wynika ona z racjonalnej kalkulacji, biorąc pod uwagę szeroki zakres zastosowań, stosunkowo niewielkie ceny zakupu oraz niskie koszty eksploatacji. Żurawie samochodowe są doskonałym wyborem dla firm transportowych, produkcyjnych, remontowo-budowlanych oraz serwisowych.

Mnogość dostępnych na rynku wersji, o różnym udźwigu, maksymalnej długości wysięgnika i innych parametrach eksploatacyjnych, pozwala na bezproblemowy dobór urządzenia do indywidualnych potrzeb i specyficznych zastosowań.

Mobilne żurawie samochodowe sprawdzają się przy transporcie maszyn, ładunków gabarytowych, a nawet europalet na niewielkich odległościach. Wykorzystanie dużych samochodów ciężarowych w takich sytuacjach często jest ekonomicznie nieuzasadnione, zwłaszcza gdy nie wykorzystują one w pełni swojej ładowności. W takich przypadkach znacznie bardziej racjonalne okazuje się użycie mniejszych pojazdów o ładowności do 3,5 tony, które są tańsze w utrzymaniu i zużywają mniej paliwa.

Odpowiednio dobrany żuraw samochodowy pozwala kierowcy-kurierowi na samodzielne rozładowanie towaru, bez konieczności korzystania z ramp i wózków paletowych. Dodatkowym atutem jest brak konieczności posiadania specjalnych uprawnień do poruszania się po drogach publicznych, co ma miejsce w przypadku dużych żurawi samojezdnych.

Mobilne żurawie samochodowe umożliwiają również rozładunek towarów w miejscach, gdzie teren nie jest utwardzony i nie ma możliwości wykorzystania wózka paletowego.

Kluczowe Parametry Żurawia Samochodowego

Terminem "żuraw samochodowy" określa się rodzaj dźwignicy zainstalowanej na pace lub w przestrzeni ładunkowej pojazdu dostawczego, której zadaniem jest podnoszenie, opuszczanie oraz przemieszczanie ładunku z poziomu gruntu do ładowni lub na odwrót. Kluczowe elementy każdej tego typu konstrukcji to: wciągarka, wychylny wysięgnik (ramię robocze) oraz mechanizm zmiany wysięgu.

Dobierając odpowiedni do potrzeb żuraw samochodowy, warto porównać najważniejsze parametry poszczególnych modeli:

• Udźwig: Maksymalny ciężar możliwy do uniesienia przy danym wychyleniu wysięgnika. Im większe wychylenie wysięgnika, tym mniejszy będzie udźwig.
• Moment udźwigu: Zdolność przenoszenia ładunków o określonej masie w zależności od wysięgu żurawia.
• Wysięg: Maksymalna odległość między poziomą osią obrotu wysięgnika a pionową osią urządzenia ładunkowego.
• Głębokość opuszczania: Odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu.
• Kąt obrotu i prędkość ruchu roboczego: Określa, jak szybko żuraw samochodowy jest w stanie podnosić i opuszczać wysięgnik wraz z ładunkiem.

Rodzaje Żurawi i Ich Podstawowe Parametry

W pracach budowlanych można spotkać się z różnymi rodzajami żurawi, które różnią się konstrukcją i zakresem zastosowań. Każdy z tych typów posiada cechy decydujące o tym, kiedy i w jakich warunkach najlepiej się sprawdzą.

Żuraw Przeładunkowy (HDS)

Żuraw przeładunkowy, znany również jako HDS (hydrauliczny dźwig samochodowy), to mobilna maszyna składająca się z samochodu ciężarowego lub dostawczego z zamontowanym na nim żurawiem. Posiada jedno lub dwa ramiona poruszane siłownikami hydraulicznymi. Jego głównymi cechami są duża siła podnoszenia (od kilkuset kilogramów do kilku ton) oraz możliwość precyzyjnego ustawiania ładunków. Żuraw HDS jest bardzo uniwersalny, pozwala na szybki transport między różnymi lokalizacjami, co jest ważne w wielu projektach budowlanych. Idealnie nadaje się do załadunku i rozładunku materiałów budowlanych oraz transportu elementów konstrukcyjnych na placu budowy.

Żuraw Wieżowy

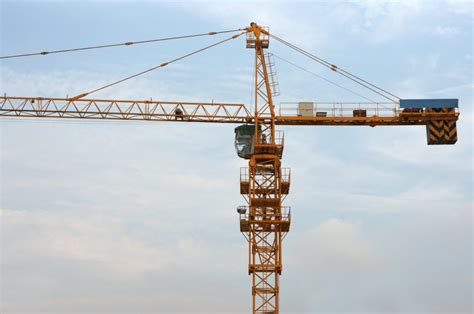

Żuraw wieżowy to stacjonarna maszyna budowlana, służąca głównie do transportu materiałów w pionie i poziomie, przydatna przy realizacji dużych i długotrwałych inwestycji. Żurawie wieżowe mogą osiągać bardzo duże wysokości robocze (nawet 100 metrów), co czyni je idealnymi przy budowie wieżowców i wysokich budynków. Składa się z wieży mocowanej do solidnych fundamentów oraz wysięgnika. W porównaniu do żurawia HDS, żuraw wieżowy ma zdecydowanie większy zasięg i jest w stanie podnieść cięższe ładunki.

Podstawowy podział żurawi wieżowych

Podział żurawi wieżowych dotyczy rodzaju posadowienia, sposobu montażu i rodzaju wysięgnika:

Rodzaj posadowienia:

• Żurawie stacjonarne: Montowane na stałym podłożu, wymagają odpowiedniego przygotowania gruntu (kotwa tracona lub podwozie). Stosowane w długotrwałych inwestycjach wymagających wysokiej precyzji i stabilności.
• Żurawie przejezdne: Wyposażone w system umożliwiający poruszanie się po placu budowy (szynowe, kołowe, gąsienicowe).

Rodzaj sposobu montażu:

• Żuraw dolnoobrotowy: Transportowany na ciągniku, wymaga wypoziomowania, montażu przeciwwagi, wieży i wysięgnika. Stosowany tam, gdzie konieczna jest większa precyzja i ograniczony dostęp.
• Żuraw górnoobrotowy: Transportowany ciężarówkami, montaż z pomocą żurawia samojezdnego. Montowany na podstawie, składa się z wieży, balastu centralnego, obrotnicy i przeciwwysięgu.

Rodzaj wysięgnika:

• Wysięgnik wychylny: Pozwala na ustawienie pod różnymi kątami, optymalizując zasięg roboczy. Sprawdza się przy średnich wysokościach i dużym zasięgu poziomym.
• Wysięgnik wodzakowy: Występuje w wersji odciągowej (wspierany przez system odciągów, większa nośność) i bezodciągowej (prostsza konstrukcja, mniejsza nośność).

Żuraw Samojezdny (Samochodowy)

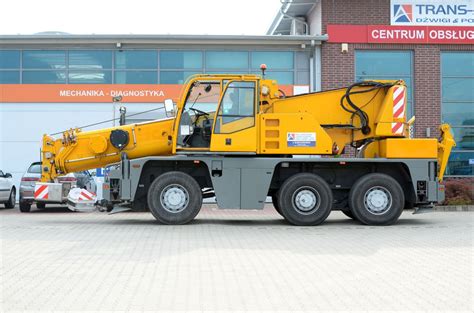

Żuraw samojezdny to kołowy dźwig jednoramienny, charakteryzujący się dużą mobilnością i zdolnością do pracy w trudnych warunkach. Jest zamontowany na podwoziu samochodu ciężarowego lub specjalistycznym podwoziu, co zapewnia mu dużą mobilność. Pozwala na wykonywanie różnorodnych zadań na dużych przestrzeniach i szybką zmianę lokalizacji w obrębie placu budowy.

Podstawowe parametry żurawia samojezdnego

• Konstrukcja i napęd: Zamontowany na podwoziu pojazdu, co zapewnia mobilność.
• Wyciągarka i teleskopowy wysięgnik: Wyciągarka odpowiada za podnoszenie i opuszczanie ładunków, napędzana silnikiem. Teleskopowy wysięgnik umożliwia zmienne zasięgi pracy.
• Obrotowy pomost: Umożliwia obrót wysięgnika wokół własnej osi o 360°, co zwiększa wszechstronność urządzenia.

Zastosowania żurawi samojezdnych: Podnoszenie i transport ciężkich materiałów, montaż konstrukcji, prace przemysłowe i porządkowe. Idealne w miejscach wymagających szybkiego przemieszczania maszyny i ograniczonej przestrzeni roboczej.

Podobieństwa i Różnice Między Żurawiami Budowlanymi

Mimo różnic w konstrukcji, mobilności i zastosowaniach, wszystkie dźwigi i żurawie budowlane mają wspólne cechy:

Podobieństwa

• Pracują w pionie i poziomie: Umożliwiają transport materiałów na wysokość oraz przesuwanie ładunków na poziomie gruntu lub między poziomami budowy.
• Przenoszą ciężkie ładunki: Są zaprojektowane do podnoszenia ładunków o dużej masie, niemożliwych do przeniesienia ręcznie.
• Wspierają działania na budowach: Niezbędne w procesie budowlanym, od montażu elementów po transport materiałów.
• Podlegają dozorowi technicznemu UDT: Wszystkie żurawie budowlane muszą być regularnie kontrolowane pod kątem bezpieczeństwa i sprawności technicznej.
• Zwiększając długość ramienia, zmniejszamy udźwig: Jest to naturalne zjawisko wynikające z zasad fizyki, wpływające na sposób operowania żurawiem.

Różnice

Główne różnice między żurawiami wieżowymi a samojezdnymi dotyczą ich mobilności, sposobu montażu, zasięgu i udźwigu. Żurawie wieżowe są stacjonarne i oferują duży zasięg pionowy i poziomy, podczas gdy żurawie samojezdne charakteryzują się dużą mobilnością i elastycznością, sprawdzając się w miejscach wymagających częstej zmiany lokalizacji.

Żurawie Przenośne (HDS) - Szczegóły

Żurawie przenośne (HDS) to urządzenia transportu bliskiego montowane na podwoziach pojazdów. Wyposażone są w hak lub inny element chwytny do przemieszczania ładunków. Energia do pracy pompy hydraulicznej czerpana jest z podwozia za pomocą przystawki odbioru mocy.

Dozór techniczny i eksploatacja: Żurawie HDS podlegają dozorowi technicznemu Urzędu Dozoru Technicznego. W przypadku udźwigu do 3,2 tony stosuje się dozór ograniczony (badania co 2 lata), pozostałe urządzenia badane są co roku. Operatorzy muszą posiadać odpowiednie uprawnienia. Należy przestrzegać instrukcji obsługi producenta, dbać o stan techniczny, unikać pracy na niestabilnym podłożu i w nieodpowiednich warunkach atmosferycznych.

Żurawie Pick & Carry

Żurawie Pick & Carry to żurawie samojezdne bez tradycyjnych wysięgników. Umożliwiają one małym, mobilnym maszynom przenoszenie ciężkich ładunków w ciasnych przestrzeniach. Ładunki o masie od 2 do 90 ton mogą być elastycznie transportowane. Cechują się wąskim promieniem skrętu, co pozwala na precyzyjne sterowanie.

Żurawie Valla Pick & Carry są całkowicie zasilane bateryjnie, co umożliwia pracę bez emisji spalin i przy niskim poziomie hałasu. Stosowane są przyjazne dla środowiska materiały. Produkowane są zgodnie z międzynarodowymi przepisami bezpieczeństwa i wyposażone w ograniczniki momentu obciążenia.

Firma Uplifter jest profesjonalnym partnerem w zakresie technologii podnoszenia i oferuje żurawie typu Pick & Carry firmy Valla, które reprezentują ponad 60 lat doświadczenia w dziedzinie mobilnych żurawi przemysłowych. Niestandardowe wersje są standardem, dostosowywane do indywidualnych wymagań klienta.

Bezpieczeństwo podczas pracy żurawiem samochodowym na budowie

Dźwigi samojezdne uczestniczą w wielu wypadkach na budowach, dlatego kluczowe jest przestrzeganie podstawowych zasad BHP w celu minimalizacji potencjalnych zagrożeń. Świadomość pracowników budowlanych jest coraz większa, a odpowiednie przygotowanie i przestrzeganie zasad BHP pozwalają uniknąć wielu niebezpieczeństw.

Na co zwrócić uwagę, aby zachować bezpieczeństwo?

• Stabilność i rodzaj podłoża: Dźwig budowlany samojezdny powinien być ustawiony na wcześniej przygotowanym i utwardzonym podłożu.
• Udźwig żurawia: Każdy z dźwigów podnosi określony ciężar. Przekroczenie tej wartości może doprowadzić do przeciążenia maszyny.
• Doświadczenie operatora dźwigu: Zdecydowanie przekłada się na bezpieczeństwo i szybkość prac.
• Czynniki atmosferyczne: Przy silnym wietrze lub bardzo niskiej temperaturze prace budowlane na wysokości są zabronione.

W przypadku potrzeby wynajmu żurawia samochodowego lub podnośnika koszowego, kluczowe jest zapewnienie wykwalifikowanych operatorów i sprawdzonego sprzętu.
