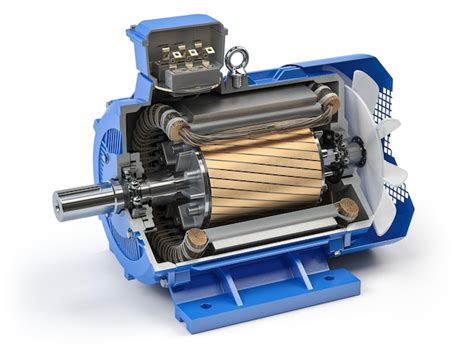

W dzisiejszych czasach, w obliczu rosnącej popularności minitraktorów i pojazdów użytkowych, często pojawia się potrzeba adaptacji silników elektrycznych do różnorodnych zastosowań. Jednym z kluczowych wyzwań technicznych jest właściwe mocowanie koła pasowego na wale silnika, zwłaszcza gdy wał ten posiada nietypowe połączenie kształtowe, np. wielowypust.
Zastosowanie i charakterystyka połączeń wielowypustowych
Połączenie wielowypustowe na wale silnika, w przeciwieństwie do tradycyjnego mocowania na klin, jest często stosowane w maszynach precyzyjnych i wszędzie tam, gdzie wymagane jest przenoszenie większej mocy. Przy tych samych wymiarach, takie połączenie przenosi większą moc oraz zapewnia dokładniejsze osiowanie, pod warunkiem, że współpracuje z odpowiednimi rowkami w piaście koła pasowego lub koła zębatego.
Wybór koła pasowego
Użytkownik, który mierzy się z problemem mocowania koła pasowego na takim wale, ma kilka opcji. Jedną z nich jest poszukiwanie gotowych kół pasowych, które będą pasować do rowków na wale. Warto rozważyć poszukiwania w częściach samochodowych, np. wśród kół pasowych klimatyzacji lub rozrządu, które mogą posiadać podobne rozwiązania.
Maszyny proste – bloczki
Jeśli gotowe rozwiązanie nie zostanie znalezione, można zlecić wytoczenie koła pasowego z aluminium. W takim przypadku, kluczowe jest precyzyjne dopasowanie wewnętrznego kształtu koła do profilu wielowypustowego na wale, aby zachować zalety tego typu połączenia.
Alternatywne metody mocowania kół na wałku
W kontekście wałków silników krokowych (np. o średnicy ø6,35), często stosuje się mocowanie na wkręty dociskowe. Jednak w przypadku silników wymagających wysokiej precyzji i niezawodności, zaleca się pasowanie na wcisk. Taka metoda eliminuje luzy, które mogłyby prowadzić do "rozklekotania" połączenia. Aby ułatwić wciskanie, silniki krokowe często posiadają odsłonięty wirnik w tylnej części, co pozwala na podparcie wałka.
Zabezpieczenie przed obrotem i poślizgiem
Inne metody zabezpieczania kół na wałkach obejmują:
- Frezowanie wpustu na wałku: Jeśli to możliwe, można nafrezować wpust na wałku, a następnie zastosować odpowiedni klin.
- Zeszlifowanie wałka i Loctite: W niektórych przypadkach wystarczy zeszlifować wałek na szerokość śruby dociskowej i zastosować klej Loctite do metalu, co zapewnia bardzo mocne połączenie. Przykładem są silniki Sanyo Denki, gdzie wałek jest sfrezowany w dwóch miejscach, a kółko zębate dokręcone na dwie śruby dociskowe i dodatkowo przyklejone.
Wyzwania związane z demontażem koła pasowego i klina
Usuwanie klina z wału, zwłaszcza w starszych maszynach rolniczych, może stanowić poważne wyzwanie. Użytkownicy często napotykają problemy z zablokowanymi klinami, które pomimo minimalnego ruchu nie dają się wyciągnąć. W takich sytuacjach, często konieczne jest rozbieranie znacznej części układu, w tym obudowy rozrządu, pompy wody i alternatora, aby uzyskać dostęp do klina i odrzutnika oleju.
W przypadku traktorów, za kołem pasowym często znajduje się odrzutnik i koło zębate napędu rozrządu. To oznacza, że demontaż klina bez rozbierania obudowy jest zazwyczaj niemożliwy. Procedura ta może być czasochłonna i wymagać demontażu miski olejowej oraz innych komponentów silnika.
