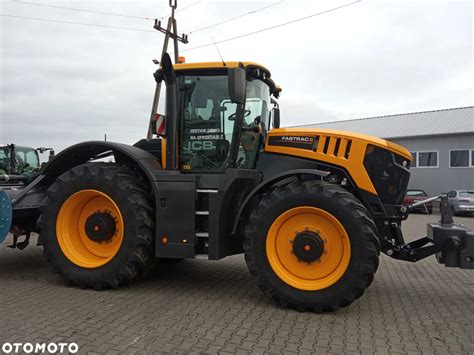

Montaż lampy ostrzegawczej w ciągniku JCB Fastrac

Lampa ostrzegawcza jest kluczowym elementem wyposażenia każdego ciągnika rolniczego, w tym JCB Fastrac, zapewniającym zwiększoną widoczność pojazdu, zwłaszcza podczas pracy na drogach publicznych lub w warunkach ograniczonej widoczności. Prawidłowy montaż i podłączenie lampy ostrzegawczej jest niezwykle ważne dla bezpieczeństwa operatora oraz innych uczestników ruchu. Niniejszy artykuł przedstawia ogólne wskazówki dotyczące montażu lampy ostrzegawczej w ciągniku JCB Fastrac.

Rodzaje lamp ostrzegawczych i ich wybór

Wybór odpowiedniej lampy ostrzegawczej jest pierwszym krokiem do jej prawidłowego montażu. Na rynku dostępne są różne typy lamp, które różnią się technologią, sposobem montażu i funkcjonalnością.

Lampy LED a halogenowe

• Lampy LED: Charakteryzują się niskim zużyciem energii, długą żywotnością i wysoką intensywnością światła. Są odporne na wibracje i często oferują różne tryby świecenia (np. błysk, obrót wirtualny).
• Lampy halogenowe: Są tańsze, ale zużywają więcej energii i mają krótszą żywotność żarówki. Mogą być bardziej podatne na uszkodzenia mechaniczne wynikające z wibracji.

Sposób montażu

• Montaż na śruby: Najbardziej trwały i bezpieczny sposób mocowania, wymagający wiercenia otworów w karoserii lub wykorzystania istniejących punktów montażowych.
• Montaż magnetyczny: Umożliwia szybki demontaż i zmianę lokalizacji, jednak jest mniej stabilny, szczególnie przy wyższych prędkościach lub silnych wibracjach. Wymaga płaskiej, metalowej powierzchni.
• Montaż na rurze/pałąku: Popularny w przypadku maszyn rolniczych, gdzie lampa montowana jest na specjalnym pałąku ochronnym lub ramie kabiny.

Należy upewnić się, że wybrana lampa jest zgodna z przepisami drogowymi obowiązującymi w danym regionie (np. posiadanie odpowiednich homologacji).

Przygotowanie do montażu

Przed przystąpieniem do jakichkolwiek prac montażowych, niezbędne jest odpowiednie przygotowanie, które zapewni bezpieczeństwo i prawidłowe wykonanie instalacji.

Niezbędne narzędzia i materiały

Przygotuj następujące narzędzia i materiały:

• Zestaw kluczy (nasadowe, płaskie)
• Wiertarka i wiertła do metalu (jeśli konieczne jest wiercenie otworów)
• Śrubokręty
• Szczypce do ściągania izolacji i zaciskania końcówek
• Miernik uniwersalny (multimetr)
• Przewody elektryczne o odpowiednim przekroju
• Końcówki kablowe i złączki
• Taśma izolacyjna lub koszulki termokurczliwe
• Opaski kablowe (trytytki)
• Silikon lub masa uszczelniająca (do otworów)
• Instrukcja montażu lampy i schemat elektryczny JCB Fastrac (jeśli dostępny)

Środki bezpieczeństwa

Zawsze pamiętaj o bezpieczeństwie:

• Wyłącz silnik ciągnika i odłącz akumulator, aby uniknąć przypadkowego uruchomienia układów elektrycznych.
• Używaj rękawic ochronnych i okularów.
• Upewnij się, że maszyna jest stabilna i zabezpieczona przed przemieszczeniem.

Kroki montażu mechanicznego

Montaż mechaniczny polega na trwałym i stabilnym przymocowaniu lampy do konstrukcji ciągnika.

Wybór miejsca montażu

Lampa ostrzegawcza powinna być zamontowana w miejscu zapewniającym maksymalną widoczność ze wszystkich stron. Typowe miejsca to:

• Dach kabiny (centralnie lub z boku)
• Tylna część ramy ochronnej kabiny
• Specjalnie przeznaczone fabryczne punkty montażowe

Upewnij się, że lampa nie zasłania widoczności operatorowi ani nie koliduje z innymi elementami wyposażenia, takimi jak antena czy inne światła.

Mocowanie lampy

1. Jeśli korzystasz z fabrycznych otworów montażowych, po prostu przymocuj lampę za pomocą dostarczonych śrub i podkładek.
2. Jeśli musisz wiercić nowe otwory:
   • Dokładnie zmierz i oznacz miejsca wiercenia.
   • Użyj wiertła o odpowiedniej średnicy, wykonując otwory ostrożnie, aby nie uszkodzić wewnętrznych instalacji.
   • Zabezpiecz krawędzie otworów przed korozją (np. farbą antykorozyjną).
   • Przełóż przewody przez otwór i szczelnie go zabezpiecz silikonem lub gumową przepustką, aby zapobiec przedostawaniu się wody do wnętrza kabiny.
3. Solidnie dokręć wszystkie śruby, ale unikaj nadmiernego siłowania, aby nie uszkodzić obudowy lampy ani elementu montażowego.

Podłączenie elektryczne

Prawidłowe podłączenie elektryczne jest kluczowe dla niezawodnego działania lampy i bezpieczeństwa układu elektrycznego ciągnika.

Identyfikacja źródła zasilania

W JCB Fastrac można znaleźć kilka opcji podłączenia zasilania:

• Fabryczne gniazdo do akcesoriów: Wiele ciągników posiada dedykowane gniazda (np. ISO 7-pin lub DIN), które są fabrycznie przystosowane do podłączania dodatkowego oświetlenia i są już zabezpieczone bezpiecznikami. Jest to zalecana opcja.
• Skrzynka bezpieczników: Można podłączyć się do istniejącego obwodu (np. obwodu świateł pozycyjnych) lub utworzyć nowy obwód z osobnym bezpiecznikiem, zawsze pamiętając o prawidłowym amperażu.
• Bezpośrednio do akumulatora: Ta opcja jest najmniej zalecana, ponieważ wymaga instalacji dodatkowego wyłącznika i bezpiecznika w łatwo dostępnym miejscu.

Zawsze konsultuj się ze schematem elektrycznym JCB Fastrac, aby zidentyfikować odpowiednie przewody zasilające (+12V lub +24V, w zależności od modelu) i masę.

Schemat podłączenia

1. Podłącz przewód dodatni (+) lampy ostrzegawczej do wybranego źródła zasilania, zapewniającego prąd po włączeniu zapłonu lub osobnym przełączniku.
2. Podłącz przewód ujemny (-) (masę) lampy ostrzegawczej do punktu masowego na ramie ciągnika lub do odpowiedniego przewodu masowego w instalacji elektrycznej. Upewnij się, że połączenie masy jest czyste i solidne.
3. Jeśli lampa posiada dodatkowe przewody (np. do zmiany trybu świecenia), podłącz je zgodnie z instrukcją producenta lampy.
4. Wszystkie połączenia elektryczne wykonaj za pomocą złączek kablowych, a następnie zabezpiecz je taśmą izolacyjną lub koszulkami termokurczliwymi, aby zapobiec zwarciom i korozji.
5. Ułóż przewody w taki sposób, aby były chronione przed uszkodzeniami mechanicznymi, wysoką temperaturą i wilgocią. Użyj opasek kablowych, aby je przymocować i zapobiec ich zwisaniu.

Testowanie i regulacja

Po zakończeniu montażu i podłączenia elektrycznego należy dokładnie przetestować działanie lampy.

1. Podłącz akumulator i uruchom silnik ciągnika.
2. Włącz lampę ostrzegawczą i sprawdź, czy działa prawidłowo we wszystkich trybach (jeśli takie posiada).
3. Upewnij się, że światło jest dobrze widoczne z różnych perspektyw wokół ciągnika.
4. Sprawdź, czy nie ma żadnych zwarć ani przegrzewania się przewodów.

Konserwacja

Regularna konserwacja lampy ostrzegawczej zapewni jej długie i niezawodne działanie:

• Regularnie czyść klosz lampy z brudu i kurzu, aby zachować maksymalną jasność.
• Sprawdzaj połączenia elektryczne pod kątem korozji i luzów.
• Kontroluj mocowanie lampy, aby upewnić się, że jest stabilne i nie ma uszkodzeń mechanicznych.
