Moduł otwierania łyżki JCB: działanie i opis

Koparko-ładowarki JCB, w tym popularne modele 3CX i 4CX, to maszyny o wysokiej wszechstronności, kluczowej dla efektywności na placu budowy. Ich zdolność do szybkiej adaptacji do różnorodnych zadań wynika nie tylko z konstrukcji z dwoma ramionami, ale przede wszystkim z zaawansowanych systemów sterowania i łatwości wymiany osprzętu. Niniejszy artykuł szczegółowo omawia działanie modułów otwierania i blokowania łyżki, mechanizmy szybkozłączy, a także aspekty konserwacji układu hydraulicznego w maszynach JCB, w kontekście bezpieczeństwa i optymalizacji pracy operatora.

Sterowanie i adaptacja operatora

Różnice w schematach sterowania joystickami

Operatorzy koparko-ładowarek często spotykają się z różnymi schematami ruchów dźwigni (joysticków) w maszynach różnych producentów. Typowe dla maszyn CAT, Waryński czy New Holland jest sterowanie w kształcie "plusa" (ruchy wertykalne i horyzontalne), natomiast w maszynach JCB często stosowany jest ruch "po iksie".

Mimo początkowych obaw, przestawienie się na inny schemat sterowania jest zazwyczaj kwestią jednego dnia pracy, zwłaszcza dla operatorów z "smykałką". Wielu doświadczonych operatorów, pracujących na różnych maszynach, potwierdza, że nie ma to większego znaczenia, a adaptacja przebiega szybko i bezproblemowo.

Funkcje tylnego ramienia

Niektóre koparko-ładowarki mogą mieć odwrócone funkcje tylnego ramienia w porównaniu z normalnymi koparkami. Standardowo w lewej dźwigni jest obrót i ramię, a w prawej łyżka i wysięg. Jeśli operatorzy mają trudności z obsługą maszyny, wskazując na "zamienione funkcje", może to być faktycznie spowodowane przełożeniem węży hydraulicznych, co wymaga sprawdzenia i ewentualnej korekty.

Układ hydrauliczny w JCB 3CX

Zasada działania i ciśnienie

Układ hydrauliczny w JCB 3CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu koparko-ładowarki.

Dla koparko-ładowarek JCB 3CX typowe wartości ciśnienia roboczego w głównym układzie hydraulicznym zazwyczaj wahają się w przedziale od 200 do 250 barów (20 000 do 25 000 kPa). Ciśnienie maksymalne może być wyższe i zależy od specyfikacji modelu.

Konserwacja układu hydraulicznego

Aby zapewnić optymalne działanie i wydłużyć okres eksploatacji układu hydraulicznego koparko-ładowarki JCB 3CX, należy zadbać o odpowiednią konserwację maszyny. Czynnością, która to ułatwi, jest regularna kontrola poziomu i jakości oleju hydraulicznego oraz wymiana oleju zgodnie z zaleceniami producenta, zarówno jeśli chodzi o samą czynność, jak i jej częstotliwość. Warto również kontrolować, czy w układzie hydraulicznym nie zaczynają pojawiać się wycieki, uszkodzenia i ślady zużycia komponentów.

Olej hydrauliczny JCB smaruje wewnętrzne części układu hydraulicznego, takie jak tłoki silników, pompy i zawory. Podczas pracy układu hydraulicznego generowane jest ciepło.

JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn:

• JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.

Prawidłowa konserwacja oleju hydraulicznego wiąże się z regularną kontrolą poziomu oleju, wymianą oleju po upływie określonego przez producenta czasu, sprawdzaniem i instalowaniem nowych filtrów hydraulicznych oraz monitorowaniem stanu zanieczyszczenia oleju.

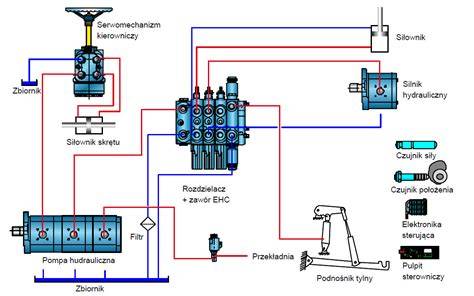

Hydroklapy - blokada i odblokowanie łyżki

Kwestia hydraulicznej blokady łyżki (hydroklap) jest często przedmiotem dyskusji i problemów wśród operatorów maszyn JCB. Brak ciśnienia w przewodach do hydroklap może powodować rozblokowanie tylnego ramienia, co objawia się jego niepotrzebnym luzem i utrudnioną pracą.

Zasada działania blokady hydroklap

Blokada hydroklap polega na dostarczeniu oleju do nich. Jeżeli olej nie dopływa, są one rozblokowane. W znanych przykładach, blokada hydroklap może być powiązana z pracą łyżki - jej pełne zamknięcie może powodować wzrost ciśnienia w układzie, co skutkuje zaciśnięciem hydroklap.

Prawidłowa logika działania jest bardziej złożona: hydroklapy mają być zablokowane (olej dopływa) podczas normalnej pracy. Aby je rozblokować (np. podczas przesuwania tylnego ramienia w poprzek koparki), należy zamknąć dopływ oleju. Ważne jest zrozumienie, że samo zamknięcie przelewu nie powoduje zaciśnięcia hydroklap - musi wystąpić ciśnienie w całym układzie, na przykład poprzez użycie jakiejś funkcji do końca, jak zamykanie łyżki. W układzie ciśnienie nie występuje bez przerwy, więc aby hydroklapy były zaciśnięte, przed nimi zamontowany jest zawór zwrotny.

Ciśnienie z hydroklap schodzi, gdy otworzy się zawór od hydroklap, wtedy olej krąży swobodnie i nie wytworzy się ciśnienie, które by je zablokowało. Wtedy ciężar tylnego ramienia powinien wcisnąć górne hydroklapy.

Rozwiązywanie problemów z hydroklapami

Problem z brakiem ciśnienia w przewodach do hydroklap może wynikać z:

• Nieszczelności w układzie hydraulicznym.
• Uszkodzonych przewodów lub złączek.
• Problemów z zaworem odblokowującym hydroklapy.
• Niskiego poziomu oleju hydraulicznego lub jego zanieczyszczenia.
• Problemów z pompą hydrauliczną.

W przypadku problemów z brakiem utrzymania ciśnienia w układzie hydraulicznym, co skutkuje opadaniem osprzętu oraz podpór, zaleca się sprawdzenie ewentualnych przecieków pod maszyną, stanu rozdzielacza, w tym zaworów blokujących, a także wymianę oleju hydraulicznego i filtrów.

Innowacje JCB w koparko-ładowarkach

Filozofia projektowania

JCB bezustannie wprowadza udoskonalenia do swoich flagowych maszyn - koparko-ładowarek. Innowacje te dotyczą zarówno komfortu operatora, jak i wydajności oraz bezpieczeństwa pracy. Filozofia JCB stawiania operatora na pierwszym miejscu wdrożono już w 2015 roku i od tego momentu jest ona stale kultywowana. Dlatego w maszynach tych znajdziemy doskonale widoczne poręcze i stabilne, antypoślizgowe stopnie przy dostępie do kabiny, układ czterech lamp ostrzegawczych w rogach kabiny, fotel z czujnikiem obciążeniowym zintegrowanym z pasem bezpieczeństwa czy specjalnie zaprojektowane szyby boczne w drzwiach, które nie zasłaniają widoczności.

Maszyny spełniające wymogi norm emisji Stage V posiadają także dodatkowe wytłumienie kabiny do 79 dB. Posiadają przy tym wydajne silniki o pojemności 4,8 litra, generujące moc rzędu 109 KM.

Systemy wspomagające pracę

JCB to marka odpowiedzialna za wprowadzenie do projektu koparko-ładowarek wielu przydatnych innowacji. Pierwszy projekt powstał już w 1953 roku i od tego momentu był stale ulepszany. Dziś koparko-ładowarki JCB mogą być monitorowane przy pomocy systemu LiveLink, który stanowi wyposażenie standardowe w nowych maszynach.

• System EcoDig to pierwsze przemysłowe rozwiązanie oparte na wielotłoczkowej pompie hydraulicznej, dzięki czemu podczas pracy obroty silnika są utrzymane na niskim poziomie bez negatywnego wpływu na wydajność.
• Tryb EcoRoad - blokada zmiennika momentu obniża zużycie paliwa o 25% podczas jazdy po drodze, a układ amortyzacji łyżki podczas przejazdu pozwala na utrzymanie ładunku mimo dużej prędkości. Dodatkowo zastosowano tu mocne hamulce z układem pełnego zwalniania hamulca, co przekłada się na kolejną oszczędność do 1% paliwa. Maszyny te posiadają wspólny zbiornik paliwa dla układu hamulcowego i roboczego koparko-ładowarki.
• Układ EcoLoad - zwiększa produktywność i wydajność dzięki odłączeniu napędu hydraulicznego i napędowego, i przekierowaniu mocy do układu sterowania.
• Funkcja „Return to Dig” (RTD) - pozwala na automatyczne ustawianie łyżki w pozycji kopania, co redukuje poświęcony czas i wysiłek operatora podczas pracy.
• System JCB Automate to nowy pakiet zautomatyzowanych systemów zaprojektowany w celu poprawy użyteczności i wydajności paliwowej maszyny:
  • Auto Drive - utrzymuje prędkość/obroty silnika podczas przejazdu z miejsca na miejsce. Funkcja zostaje automatycznie wyłączona po naciśnięciu pedału hamulca.
  • Auto Smoothride System (SRS) - aktywuje i deaktywuje się automatycznie, gdy maszyna osiągnie zaprogramowaną wcześniej prędkość i służy do utrzymywania ładunku w łyżce podczas przejazdu. Teoretycznie system ten ma zapobiegać gubieniu materiału z łyżki podczas transportu, ale wielu operatorów używa go prawie cały czas, z wyjątkiem stabilizacji pod kopanie lub przy przenoszeniu ładunków powyżej 1,5 tony na widłach.

Szybkozłącza w koparko-ładowarkach JCB

Możliwość błyskawicznej zmiany osprzętu sprawia, że koparko-ładowarka JCB 3CX lub 4CX jest najbardziej wszechstronną maszyną na placu budowy. Szybkozłącze (Quickhitch) to wynalazek, który przekształca maszynę w prawdziwego "Kombajna Budowlanego". W ciągu kilku minut operator może zamienić przednią łyżkę na widły, zamiatarkę czy pług, a tylną łyżkę koparkową na młot wyburzeniowy lub wiertnicę.

Szybkozłącze Manualne

To najprostsze i najbardziej niezawodne rozwiązanie. Operator podjeżdża do osprzętu, "haczy" górną belkę, a następnie ręcznie, za pomocą dedykowanego pręta (klucza), przesuwa i blokuje dolne sworznie ryglujące. Zalety to niższa cena zakupu, prosta, niemal bezawaryjna konstrukcja i niższa waga. Wadą jest konieczność opuszczenia kabiny przy każdej zmianie osprzętu, co jest czasochłonne i niewygodne, zwłaszcza w złych warunkach pogodowych.

W przypadku tylnego szybkozłącza manualnego (sprężynowego), mechanizm ten posiada jeden stały sworzeń (przedni) i jeden ruchomy (tylny), osadzony na potężnej sprężynie. Aby zwolnić łyżkę, operator musi wyjść z kabiny i za pomocą długiego klucza (pręta) pokonać siłę sprężyny, odciągając ruchomy sworzeń. Aby zapiąć nową łyżkę, operator "łapie" przedni sworzeń łyżki, a następnie dociska łyżkę do szybkozłącza, aż tylny sworzeń zatrzaśnie się na swoim miejscu. Kluczowym elementem bezpieczeństwa jest włożenie stalowego sworznia zabezpieczającego, który mechanicznie blokuje ruchomą szczękę.

Szybkozłącze Hydrauliczne

Cały proces zwalniania i ryglowania sworzni odbywa się za pomocą siłownika hydraulicznego, sterowanego przyciskiem z wnętrza kabiny. Operator nie musi wysiadać z maszyny. Zalety to ekstremalna oszczędność czasu - zmiana osprzętu trwa sekundy, pełna kontrola i bezpieczeństwo (operator widzi wskaźnik zapięcia).

Nowoczesne szybkozłącza hydrauliczne JCB posiadają podwójny, niezależny mechanizm blokujący. Mechanizm ten składa się z siłownika hydraulicznego wysuwającego sworzeń ryglujący oraz mechanicznej zapadki (haka) automatycznie opadającej na sworzeń, blokując go w pozycji wysuniętej. Aby zwolnić łyżkę, operator musi nie tylko aktywować siłownik hydrauliczny, ale także wykonać celowy ruch "zwinięcia" szybkozłącza, aby podnieść mechaniczną zapadkę.

System Front Pin Lock (FPL)

Firma Steelwrist opracowała system Front Pin Lock (FPL), który znacznie ogranicza ryzyko niezamierzonego upuszczenia narzędzi roboczych. Jest to mechaniczna blokada przedniego sworznia, która działa niezależnie od maszyny.

Blokada przedniego sworznia składa się z dwóch innowacji:

1. Zablokowany przedni wałek - blokuje przedni wałek osprzętu, gdy rozpoczyna się proces blokowania.
2. Pozytywne wskazanie blokady - intuicyjne wskazanie z czerwonym wskaźnikiem, gdy łącznik jest otwarty, i zielonym wskaźnikiem, gdy łyżka znajduje się w bezpiecznej pozycji.

System FPL jest standardem w większości szybkozłączy i tiltrotatorów Steelwrist. Zaprojektowano go, aby zapobiegać dwóm najczęstszym przyczynom wypadków: operator nieprawidłowo podłącza tylną oś osprzętu i zapomina sprawdzić, czy łyżka została bezpiecznie zablokowana.

Wymiana łyżki w koparko-ładowarce JCB 3CX

Wymiana osprzętu roboczego w koparce to proces wymagający zrozumienia konstrukcji, kontroli sił działających w układzie hydraulicznym oraz precyzyjnego przeprowadzenia każdego etapu. Odpięcie łyżki w koparko-ładowarce JCB 3CX powinno przebiegać w sposób metodyczny. Tylko wówczas można zapewnić długowieczność maszyny i przede wszystkim - bezpieczeństwo obsługi.

Przygotowanie stanowiska i maszyny

Podstawą całego procesu jest stabilizacja koparko-ładowarki. Należy zatrzymać JCB 3CX na możliwie równym, utwardzonym terenie i całkowicie wyłączyć układ napędowy. Silnik pozostaje w pozycji neutralnej, klucze zabezpieczone, a układ hydrauliczny rozprężony poprzez kilkukrotne poruszenie joystickami.

Ważne: koparka musi być unieruchomiona nie tylko postojowo, lecz również hydraulicznie. W tym celu używa się zaworów odcinających lub blokad zapadkowych, uniemożliwiających przypadkowe opadnięcie ramienia w trakcie demontażu. Pominięcie tej czynności skutkuje ryzykiem nagłego przemieszczenia się siłownika - szczególnie w maszynach o dużym przebiegu.

Procedura odpinania i montażu

Łyżka połączona jest z ramieniem koparki za pomocą dwóch trzpieni. Jeden osadzony jest w głowicy siłownika, drugi w ramieniu. Aby je wyjąć, należy zdemontować zabezpieczenia - zazwyczaj w formie zawleczek lub sprężystych pierścieni. Po usunięciu mocowania, łyżka traci kontakt z ramieniem - dlatego powinna zostać podparta. Pozostawienie jej w zawieszeniu prowadzi do zakleszczenia czopów lub deformacji tulei. Zaleca się użyć dedykowanych podpór o szerokiej podstawie. Gdy łyżka spoczywa na podporze, można delikatnie wycofać ramię. Jeśli występuje opór - trzeba sprawdzić, czy zawory hydrauliczne rzeczywiście zostały rozprężone. Zanim rozpocznie się montaż, warto sprawdzić stan techniczny tulei prowadzących, gniazd i otworów na trzpienie. Często gromadzą się tam cząstki starego smaru, piasku lub opiłków. Ich usunięcie ułatwi spasowanie. Łyżka powinna zostać ustawiona w linii z ramieniem i głowicą siłownika - przy minimalnych luzach. Ramię trzeba powoli opuścić do momentu kontaktu z punktem montażowym. Po osadzeniu trzpieni montuje się zawleczki zabezpieczające.

Kontrola końcowa - weryfikacja montażu

Po zainstalowaniu łyżki nie wolno od razu przystępować do pracy. Najpierw należy wykonać ruch testowy, czyli powolne rozwarcie i zamknięcie siłownika przy niskich obrotach. Wszelkie odgłosy tarcia, stukania lub nienaturalne ruchy stanowią sygnał do natychmiastowego zatrzymania maszyny i ponownej kontroli spasowania. Dodatkowo trzeba sprawdzić luz poprzeczny. Wyraźne „bicie” boczne przy ruchu grozi niedopasowaniem trzpienia do gniazda lub zużyciem tulei. W takich przypadkach dalsza eksploatacja prowadzi do rozbijania połączeń i przyspieszonego zużycia ramienia.
