Właściwy moment dokręcania elementów silnika i układu napędowego jest kluczowy dla bezpieczeństwa, wydajności i długowieczności maszyn JCB. Precyzja w tej kwestii zapobiega awariom, wyciekom oraz przedwczesnemu zużyciu komponentów. Poniższy artykuł przedstawia ogólne zasady oraz przykładowe wartości momentów dokręcania, ze szczególnym uwzględnieniem wału korbowego, a także omawia znaczenie dopasowania do konkretnego modelu silnika.
Znaczenie Precyzyjnego Dokręcania w Maszynach JCB
Dokręcanie śrub i nakrętek z odpowiednim momentem obrotowym jest fundamentem prawidłowego montażu wszelkich podzespołów mechanicznych. W maszynach budowlanych, takich jak ładowarki teleskopowe JCB, gdzie obciążenia są znaczne, błędy w tym zakresie mogą prowadzić do poważnych uszkodzeń elementów napędowych lub silnika.
Jako przykład precyzyjnych wymagań montażowych można podać moment dokręcania dyferencjału w tylnym moście ładowarki teleskopowej JCB 531-70. Użytkownik pyta o ten moment, w szczególności dla śrub kosza satelit (M8x80 12,9). Zgodnie z informacjami, moment dla koła talerzowego wynosi 166 Nm, natomiast dla kosza 56 Nm po aplikacji kleju. Należy podkreślić, że w takich zastosowaniach śruby są często jednorazowe i powinny być nowe.
Momenty Dokręcania Wału Korbowego - Ogólne Zasady i Przykłady

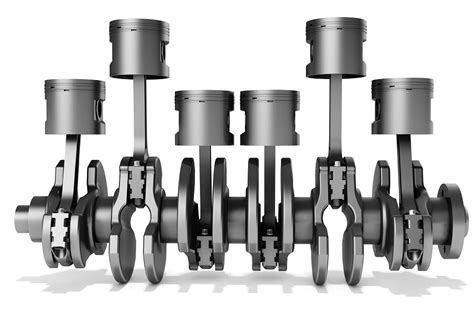

Sam wał korbowy w silniku jest kluczowym elementem, a jego prawidłowy montaż wymaga przestrzegania ściśle określonych momentów dokręcania. Często procedura ta składa się z kilku etapów, obejmujących wstępne dokręcenie momentem oraz dociągnięcie kątowe. Poniżej przedstawiamy przykładowe wartości dla wybranych elementów związanych z wałem korbowym i jego otoczeniem. Należy jednak pamiętać, że są to wartości ogólne, pochodzące z danych dla silnika B16DTL, i niekoniecznie specyficzne dla konkretnych silników JCB. Zawsze należy odwoływać się do serwisowej dokumentacji technicznej danego modelu silnika.
Przykładowe Momenty Dokręcania dla Elementów Wału Korbowego:
- Dokręcenie koła pasowego wału korbowego:
- Krok 1: Dokręcić 50 Nm
- Krok 2: Dokręcić 45 °
- Dokręcenie koła zamachowego:
- Krok 1: Dokręcić 60 Nm
- Krok 2: Dokręcić 45 °
- Dokręcenie łożyska drąga tłokowego (korbowodu):
- Krok 1: Dokręcić 25 Nm
- Krok 2: Dokręcić 110 °
Specyfika Silników Perkins w Maszynach JCB
Maszyny JCB często wykorzystują silniki firmy Perkins. Jest to kluczowa informacja, ponieważ momenty dokręcania mogą się znacząco różnić w zależności od konkretnego modelu silnika Perkinsa. Przykładowo, jak wspomniano w dyskusji użytkowników, "Te momenty, które znalazłeś tyczą się perkinsa 4.236 - a ty masz 1004.4 (a dokładniej 1004.4T)". To podkreśla konieczność dokładnego sprawdzenia dokumentacji serwisowej dla posiadanego modelu silnika, aby uniknąć błędów montażowych. Niewłaściwe użycie momentów przeznaczonych dla innego silnika może prowadzić do uszkodzenia wału korbowego, korbowodów lub innych kluczowych elementów układu napędowego.
Silnik Perkins 404D po regeneracji | Montaż WAŁU KORBOWEGO!
Wskazówki Dotyczące Docierania Silnika po Remoncie
Po przeprowadzeniu remontu silnika, zwłaszcza takiego, który wiązał się z demontażem wału korbowego i innych newralgicznych elementów, niezwykle istotne jest prawidłowe docieranie. Użytkownik "mechanior" dzieli się cennymi radami w tym zakresie, które mają na celu zapewnienie długiej i bezproblemowej eksploatacji:
- Przez około 100 mth nie przekraczać ok. 1800 obrotów.
- Pilnować temperatury płynu i stanu oleju.
- Po odpaleniu silnika odczekać 5-10 minut, aby silnik dobrze się rozgrzał.
- Po ukończeniu pracy również odczekać do wyrównania temperatury.
- Nie dodawać gwałtownie gazu.
- Nie dopuszczać do dużego obciążenia silnika (gwałtownego spadku obrotów), również przez pracę na zbyt niskich obrotach.
- Przy kopaniu tyłem utrzymywać obroty na poziomie 1200-1500.
- Podnosić obroty przy używaniu przedniego osprzętu.
Prawidłowe docieranie zapewnia optymalne dopasowanie nowych części i znacząco wydłuża żywotność silnika po remoncie, pozwalając maszynie JCB na długotrwałą i niezawodną pracę.
