Silnik Lombardini LDW 502: Instrukcja Serwisowa i Procedury Montażu

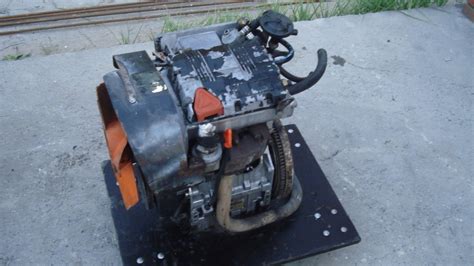

Charakterystyka i budowa silnika Lombardini LDW 502

Silnik Lombardini LDW 502 to zaawansowany technologicznie, czterosuwowy silnik wysokoprężny, zaprojektowany z myślą o maksymalnej wydajności i niezawodności. Jego konstrukcja opiera się na bloku silnika z żeliwa (dla modelu LDW 502 M blok wykonano z aluminium), co zapewnia wytrzymałość i długotrwałą pracę nawet w najtrudniejszych warunkach.

Silnik jest wyposażony w jednoczęściową głowicę cylindrów z aluminium, co przyczynia się do lepszego rozpraszania ciepła oraz zapewnia mniejszą masę całkowitą. Silnik LDW 502 jest chłodzony cieczą, a system chłodzenia wyposażony jest w anodę cynkową, która chroni go przed korozją. Ponadto, silnik ten charakteryzuje się niskim poziomem hałasu i drgań dzięki zastosowaniu zaawansowanych rozwiązań technicznych, takich jak dwie zawory na cylinder oraz wałek rozrządu w głowicy napędzany paskiem zębatym. Podsumowując, silnik Lombardini LDW 502 łączy w sobie nowoczesną technologię, wytrzymałość i ekonomiczność pracy, co czyni go niezawodnym rozwiązaniem dla użytkowników poszukujących jednostki napędowej o wysokiej wydajności i niskim zużyciu paliwa.

Regulacja luzów zaworowych

Regulacja luzów zaworowych w dwucylindrowym silniku Diesla marki Lombardini, w tym modelu LDW 502, wymaga precyzji. Procedura obejmuje następujące kroki:

• Zaleca się ustawienie dowolnego cylindra w górnym martwym punkcie (GMP).
• Cylinder w GMP można rozpoznać po pozycji krzywek wałka rozrządu - będą one w takiej pozycji, że żaden zawór nad nim nie będzie otwarty.
• Po wyregulowaniu luzu na pierwszym cylindrze, należy obrócić wał korbowy o 180° i wyregulować luz na drugim cylindrze.

Wartość luzu zaworowego jest jednakowa dla zaworów dolotowych i wydechowych. W specyfikacji silnika podano luz wynoszący 0,15 mm. W zastosowaniach o większym obciążeniu, na przykład w quadach, stosuje się luz wynoszący 0,20 mm.

Procedury montażu i demontażu podzespołów

Pokrywa zaworów

Przy montażu pokrywy zaworów kluczowa jest odpowiednia kolejność dokręcania śrub. Kolejność powinna być od środka na zewnątrz, na krzyż. Choć w niektórych przypadkach siła dokręcania może nie być podana, ważne jest, aby wszystkie śruby były dokręcone z mniej więcej taką samą siłą. Zakup klucza dynamometrycznego jest zalecany dla zapewnienia precyzji i uniknięcia wycieków.

Szyna paliwowa

Jeśli konieczny jest demontaż szyny paliwowej (przykręcanej na 4 śruby), należy zwrócić uwagę na kilka kwestii. Przede wszystkim, przy jej zakładaniu należy wymienić wszystkie 4 oringi, co jest kluczowe dla zapewnienia szczelności układu. Śruby szyny paliwowej należy dokręcać z równomierną siłą. Klucz dynamometryczny, choć nie zawsze uznawany za konieczny do tego zadania, jest zalecany, aby mieć pewność, że nic nie będzie "pocić". Po montażu szyny paliwowej paliwo należy przepompować ręczną pompką, co może wymagać kilku prób rozruchu silnika.

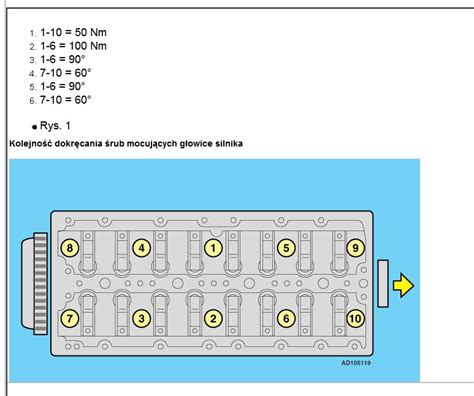

Szpilki głowicy

Wielokrotnie pojawia się pytanie o siłę dokręcania szpilek głowicy w silniku Lombardini LDW 502. Informacje na temat konkretnego momentu dokręcania oraz ewentualnej procedury dokręcania kątowego (popuszczania i ponownego dokręcania) są kluczowe dla prawidłowego montażu głowicy. Należy pamiętać, że prawidłowe dokręcenie szpilek głowicy zapobiega problemom z uszczelką i kompresją silnika.

Potencjalne problemy i diagnostyka

Podczas eksploatacji lub po pracach serwisowych mogą pojawić się pewne problemy:

• Silnik nie wkręca się na obroty: Jeśli po wymianie uszczelki pod głowicą silnik odpala, ale nie wkręca się na obroty, należy sprawdzić prawidłowość podłączenia cięgien gazu i sprężynki.
• Lokalizacja świec żarowych: W przypadku poszukiwania świec żarowych do wymiany, najlepszym rozwiązaniem jest skontaktowanie się z serwisem Lombardini i poproszenie o katalog części do konkretnego modelu silnika.
• Kompresja: Prawidłowa kompresja jest wskaźnikiem dobrej kondycji silnika. Zmierzona kompresja na poziomie 28 i 27 barów wskazuje na jej dobry stan.
• Ciśnienie paliwa: Możliwe jest ręczne lub rozrusznikiem nabicie ciśnienia paliwa do 0,5 bara za pompą paliwa, a przed elektrozaworem od gaszenia, dopóki elektrozawór jest zamknięty.

Ogólne wskazówki serwisowe

W przypadku wszelkich wątpliwości lub braku precyzyjnych danych, takich jak konkretne momenty dokręcania dla niektórych elementów, kontakt z autoryzowanym serwisem Lombardini lub prośba o katalog części do twojego silnika jest podstawą. Profesjonalna dokumentacja serwisowa zawiera wszystkie niezbędne informacje techniczne, które są kluczowe dla prawidłowej konserwacji i naprawy.
