Francuska firma Pichon specjalizuje się w maszynach i urządzeniach służących do składowania, transportu i nawożenia nawozami organicznymi. Dlatego obok szerokiej palety wozów asenizacyjnych, aplikatorów, systemów do przechowywania i składowania gnojowicy, a także ładowarek, w ofercie producenta nie mogło zabraknąć rozrzutników obornika. Maszyny te, nazwane Muck Master, są dostępne na rynku od 2006 roku.
Wprowadzając produkt na rynek, firma od razu skupiła się na sprzęcie przeznaczonym dla profesjonalistów, oferując duże pojemności, wyposażenie z górnej półki i wiele ciekawych, często autorskich rozwiązań. Pierwsza seria rozrzutników Muck Master, wprowadzona na rynek w 2011 roku, obchodziła swoje 10-lecie. Obecnie w ofercie Pichona dostępnych jest 18 modeli rozrzutników ze skrzyniami o pojemnościach od 8 do 24 m³ i podwoziami z pojedynczą osią lub typu tandem.

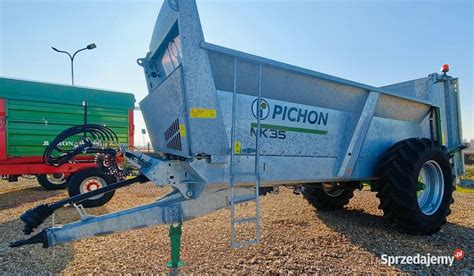

Nowa Generacja Muck Master: Seria MK
Pichon wprowadził zróżnicowanie i innowacje wraz z nową serią rozrzutników obornika, uzupełniając tym samym swoją ofertę. Nowa seria w pełni ocynkowanych rozrzutników MK zachowuje zalety poprzednich modeli, takie jak prosta, solidna konstrukcja, wąskie nadwozie i pionowe wałki rozrzucające o dużej średnicy. Właśnie duża średnica i wysoka prędkość obrotowa zapewniają równomierne rozprowadzenie różnego rodzaju produktów i utrzymanie wysokiej przepustowości, nawet pod koniec procesu rozrzucania.
Nowa seria MK składa się z 13 modeli i oferuje ładowności rzeczywiste od około 10 do 24 m³. Maksymalna szerokość robocza jest duża i wynosi do 24 m przy zastosowaniu adaptera z wałkami poziomymi.
Konstrukcja i Trwałość
Rozrzutniki Muck Master charakteryzują się masywną i dobrze zabezpieczoną przed korozją konstrukcją. Bez wielkiej przesady można rzec, że są w pełni ocynkowane. Warstwą cynku pokryte są właściwie wszystkie elementy nieruchome. Sama jakość powłoki również nie budzi zastrzeżeń - nie da się doszukać "niedoróbek", złuszczeń czy przetarć.

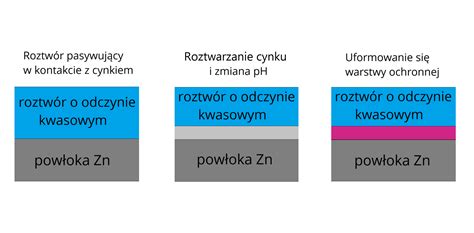

Długa gwarancja jest możliwa dzięki zastosowaniu stali o odpowiedniej klasie, która w ocynkowni jest zanurzana w roztworze cynku w temperaturze 450 stopni, łącząc się z nią i tworząc powłokę o grubości ponad 125 mikronów. Przy rocznym zużyciu utlenia się zaledwie 5 mikronów warstwy, co zapewnia wyjątkową trwałość.
Szczegóły Konstrukcyjne
- Ocynkowana struktura
- Oś wbudowana i połączona z podwoziem przyłączami
- Rama o grubości 6 mm
- Rozkładane boki o grubości 3 mm
- Przednia obudowa: od 4 do 6 mm
- Tylna obudowa 6 mm
- Szeroka krawędź skrzyni
- Ocynkowany dyszel resorowany
- Wspornik ręczny
- Przykręcane oczko pociągowe
- Składana drabinka
- Światło obrotowe i oświetlenie drogowe
Nowa konstrukcja rozrzutnika dotyczy głównie panelu przedniego i błotników. Oprócz podniesienia walorów estetycznych, konstrukcja nadwozia optymalizuje objętość załadunkową i ułatwia rozrzut nawozu. Przednia osłona została przeprojektowana i ma zaokrąglony kształt, aby zapewnić lepszy widok na taśmę z kabiny. Otwieranie i zamykanie osłony jest ułatwione dzięki dodatkowemu uchwytowi i paskowi. Nowe osłony przeciw osadom, ujednolicone w serii i samoczyszczące się dzięki swojemu kształtowi, zapobiegają gromadzeniu się materiału. Opcjonalne przedłużenie teleskopowe umożliwia całkowite zakrycie koła w celu dopasowania do różnych rozmiarów opon. System mocowania nogi podporowej został uproszczony i umożliwia regulację wysokości, co pozwala dostosować go do różnych wysokości zaczepu i wielkości kół.
Podwozie i Układ Jezdny
Testowany rozrzutnik M1350 był wyposażony w pojedynczą oś ciężarową zamontowaną sztywno do podwozia. Rolę amortyzatora pełnił resorowany dyszel, który dobrze tłumił uskoki przenoszone z rozrzutnika na dolny zaczep ciągnika podczas jazdy po nierównościach.
Dyszel resorowany wzdłużnie, dostępny w wersji mechanicznej (od 8 piór) lub hydraulicznej (pasywnie), zapewnia najlepsze efekty amortyzacji podczas prac z ciągnikiem. M945 i M1045 są wyposażone w osie ciężarowe 90 x 90 mm z hydraulicznymi hamulcami 400 x 80 mm.
Wysoki, lejowaty kształt skrzyni umożliwił zastosowanie kół o dużej średnicy. Testowany rozrzutnik był wyposażony w niemal największe dostępne ogumienie o rozmiarze 28.1R26 (670 mm szerokości); najczęściej sprzedawanym ogumieniem są szersze opony Alliance 750/60R26 o szerokości 751 mm.
Skuteczne hamulce pneumatyczne podłączane do instalacji dwuobwodowej są również standardowym elementem.
Adapter Rozrzucający i Jakość Rozrzutu
Rozrzutniki Muck Master wyróżniają się wysoką jakością rozrzutu. Za rozrzucenie materiału odpowiadają dwa duże walce ustawione pod lekkim kątem (pochylone do przodu) - każdy o średnicy 1035 mm. Sworznie walców wykonano z hartowanej stali i umieszczono je na jednoelementowej belce, do której doprowadzony jest napęd z WOM za pośrednictwem wału o średnicy 55 mm. Na walcach przymocowano zwoje o grubości 10 mm, na których zamontowano za pomocą śrub po 46 masywnych noży. Dolne części walców zwieńczają 4-łopatkowe, szerokie tarcze, które rozrzucają drobniejsze fragmenty obornika, a mogą też służyć na przykład do rozsiewania wapna.
Model M14, opierający się na ramie modelu M12, wyposażony jest w nadstawkę i górną przykrywę ochronną, umożliwiającą załadunek 14 m³ obornika. Jego wałki adaptera o ponad metrowej średnicy z 46 odwróconymi nożami umożliwiają równomierne rozrzucenie materiału z jednoczesnym zachowaniem jednakowej wydajności pracy.
Przenośnik Podłogowy i Zasuwa Hydrauliczna
Przenośnik podłogowy to mocna taśma składająca się z listew o profilu "U" (70x40 mm) i ciężkiego łańcucha morskiego z ogniwami 16x56 mm. Podczas testu przenośnik nie został zablokowany ani razu. Między adapterem a skrzynią ładunkową została umieszczona hydrauliczna zasuwa zapobiegająca blokowaniu walców obornikiem przed ich uruchomieniem i zabezpieczająca przed wypadaniem nawozu w trakcie i po załadunku. Zasuwa skrzyni ładunkowej pozwala również na precyzyjne dawkowanie w przypadku wapna czy pomiotu kurzego.
Specyfikacje Techniczne M945 i M1045
| Parametr | M945 | M1045 |
|---|---|---|
| Pojemność skrzyni ładunkowej (rzeczywista) | 9,3 m³ | 10,3 m³ |
| Rodzaj osi / szpilki | Oś 90 mm / 10 szpilek | |
| Hamulce hydrauliczne (rozmiar) | 400 x 80 mm | |
| Wysokość ramy | 1563 mm | |
| Reduktor | 5000 N·m | |
| Silnik hydrauliczny | 160 cm³/obr. | |
| Łańcuch ciężki | Ø 16 mm x 56 mm | |
| Rozstaw trawersów taśmy | 336 mm | |
| Trawersy taśmy | U 70 mm (29 sztuk) | |
| Średnica wałków pionowych | Ø 885 mm | |
| Grubość zwojów | 8 mm | |
| Liczba noży odwróconych | 42 | |
| Prędkość obracania wałków pionowych | 480 obr./min. (na 540 lub 1000 Obr./min WOM) | |
| Dopuszczalna moc na belce | 160 HP | |
Innowacje i Dodatkowe Wyposażenie
Rozrzutniki Pichon Muck Master oferują szeroki zakres opcji dostosowania do specyficznych potrzeb użytkownika. Możliwe jest doposażenie ich w różnego rodzaju elementy, takie jak:
- Zasuwa hydrauliczna
- Napęd hydrauliczny
- Skrzynka sterowania w kabinie (np. prosty sterownik przesuwu taśmy, umożliwiający płynną regulację szybkości podawania materiału do adaptera)
- Jeden lub dwa deflektory boczne
- Hydrauliczne naprężenie taśmy
- Przedłużenia boczne (np. M945 może być przekształcony w M1045 poprzez dodanie w pełni ocynkowanych rozszerzeń bocznych, które zwiększają pojemność do 10,3 m³)
PICHON oferuje również nowy ekran dotykowy Flowmeter (DPAE) z systemem ważenia. Maszyna jest wówczas zdolna do wykonywania precyzyjnych dawek rozprzestrzeniania lekkich i lotnych produktów, takich jak obornik z drobiu czy kompost, z dokładnością rozrzucania do 2 t/ha. Nowe rozrzutniki, podobnie jak inne maszyny Pichon, są wyposażone w system DPAE z wagą oraz Isobus.
Stół Rozrzucający „PRECISIUM”
Pod koniec 2021 roku został oficjalnie wprowadzony na rynek nowy stół o nazwie „PRECISIUM”. Dedykowany do rozrzucania lekkich i lotnych produktów, zapewnia większą regularność i szerokość rozrzutu. Dwa doskonale zwymiarowane poziome wały i tarcze rozrzucające zapewniają optymalny rozrzut boczny produktu. Stół do rozrzucania można zamontować na tylnej ramie rozrzutnika i jest on łatwy w montażu i demontażu, co czyni rozrzutnik MK jeszcze bardziej uniwersalnym.
Funkcja Przyczepy Objętościowej
Rozrzutniki Pichon mogą również pełnić rolę przyczep objętościowych do zwożenia zielonek lub sieczki do silosu. Po zdemontowaniu adapterów pozostaje dwustronna klapa hydrauliczna zwiększająca pojemność aż o 5 m³. Rozwiązanie osadzenia wałków w pojedynczym monoblock’u ułatwia ich naprawę i obsługę. Wałki są z końcówkami żeńskimi, a przekładnia z końcówkami męskimi, co umożliwia szybki demontaż lub wymianę końcówek i przekładni bez potrzeby spawania ich do wałków.
Rozrzutnik obornika Pichon M125 Rocznik 2022, Cały w oryginale i ocynku, Cena 117500 netto!
Bezpieczeństwo i Prezentacje
Aby spełnić wymagania europejskiej normy EN690, wszystkie rozrzutniki MK są wyposażone w alarm dźwiękowy, włączany w momencie zatrzymania rozrzutnika, gdy adapter do rozrzucania nadal się obraca. Norma ta zapewnia bezpieczeństwo operatora i osób znajdujących się w pobliżu maszyny. Rozrzutniki MK są również wyposażone w dwa tylne światła LED oraz białe i czerwone panele odblaskowe z przodu i z tyłu, zgodnie z przepisami drogowymi.
Prezentacje i Testy Polowe
Pierwsze rozrzutniki obornika Muck Master Pichon zaprezentowano podczas targów Sima w Paryżu. Po pozytywnych analizach i ocenach maszyn przez pierwszych użytkowników firma wprowadziła osiem modeli rozrzutników. Okazją do zapoznania się z konstrukcją nowych maszyn były targi Polagra Premiery, a później Agrotech Kielce, gdzie firma przedstawiła model M14. Nowy rozrzutnik MUCK MASTER M12 został zaprezentowany w Polsce po raz pierwszy na AGRO SHOW, a Polagra Premiery była kolejną okazją do obejrzenia rozrzutnika MUCK MASTER M14 z ramą modelu M12, z nadstawką i górną przykrywą ochronną, umożliwiającą załadunek 14 m³.
W kwietniu, podczas testów polowych, gdy warunki były trudne z powodu opadów, maszyna pozytywnie zaskoczyła trakcją. Szerokie ogumienie i dobre wyważenie sprawiły, że w grząskich fragmentach pola pierwszy "zapadał się" ciągnik, a nie rozrzutnik - nawet gdy jego skrzynia była wypełniona po brzegi. To pozwoliło zawsze wyjechać "z opresji" bez dodatkowej pomocy, co świadczy o wartości dopłacenia za szerokie ogumienie.
Do testu rozrzutnik dostarczyła firma Rolmix z Łosic, jeden z autoryzowanych dealerów maszyn francuskiej marki w Polsce. Rozrzutnik Muck Master M1350, wyposażony w skrzynię ładunkową o pojemności 13 m³, sprawiał wrażenie masywnej i solidnie wykonanej. Współpracował z nim głównie 100-konny Massey Ferguson 6160, który bez większych problemów radził sobie z w pełni załadowaną maszyną. Rozrzutnik był wykorzystywany głównie do nawożenia pól zwięzłym, przekompostowanym obornikiem bydlęcym (ładunek 10-11 ton). Nie było żadnych zastrzeżeń co do jakości rozrzutu obornika, zarówno jeśli chodzi o rozdrobnienie, jak i równomierność rozkładu poprzecznego. Dwuwalcowy adapter nieco gorzej radził sobie z mocno słomiastym obornikiem, wymagając wolniejszej jazdy (5-6 km/h).
Rozrzutnik obornika Pichon M125 Rocznik 2022, Cały w oryginale i ocynku, Cena 117500 netto!
W dniu 11 grudnia 2015 roku odbyła się prezentacja w gospodarstwie rolnym pana Mariusza Polewskiego, który obsługiwał ciągnik rolniczy CLAAS ARION 620 wraz z rozrzutnikiem MUCK MASTER M16, rozrzucając wapno z cukrowni na pole z rzepakiem po orce. Na pokazie obecni byli okoliczni rolnicy zainteresowani maszyną.
Cena i Dostępność
Za opisany, testowany model (M1350), wyposażony dodatkowo m.in. w szerokie ogumienie i sterownik posuwu przenośnika podłogowego, trzeba zapłacić około 115 tys. zł netto (141,45 tys. zł brutto). To klasyfikuje rozrzutnik na dość wysokiej półce cenowej, jednak jego trwałość i funkcjonalność uzasadniają tę inwestycję.
