Naczepa do małego ciągnika: Rozwiązania, wymiary i zastosowania

Współczesny rynek transportowy stawia coraz większe wyzwania, wymagając elastycznych i ekonomicznych rozwiązań. Jednym z nich jest wykorzystanie naczep do małych ciągników, które zyskują na popularności zarówno w transporcie towarowym, jak i w sektorze caravaningowym. Projekt stworzenia mini ciągnika siodłowego, opartego na samochodzie dostawczo-osobowym, jest przykładem innowacyjnego podejścia do problemu.

Innowacyjne rozwiązania MAN w segmencie mini ciągników

MAN, zacieśniając współpracę z renomowanymi producentami zabudów, takimi jak Meiller i BE-Combi, dąży do rozszerzenia swojej oferty modeli. Jednym z najbardziej intrygujących projektów jest stworzenie mini ciągnika siodłowego opartego na samochodzie dostawczo-osobowym MAN TGE.

Zestaw MAN TGE z naczepą BE-Combi 3500PLUS

Zestaw z naczepą oraz z zabudową skrzyniową to produkcja BE-Combi wykorzystująca samochód MAN TGE o DMC 3,5 tony, połączony z przyczepą o DMC 3,5 tony. W ten sposób otrzymano mini ciągnik siodłowy z ramą pomocniczą, siodłem, źródłem sprężonego powietrza oraz inteligentną instalacją hamulcową. Już sam wygląd tego pojazdu budzi spore zainteresowanie.

• Do zestawu oferowana jest jednoosiowa naczepa 3500PLUS również marki BE-Combi.
• Naczepa posiada lekką zabudowę skrzyniową od firmy Junge, z windą załadunkową oraz ze spojlerem dachowym.
• Całość ma masę całkowitą wynoszącą zaledwie 7 ton, co stanowi mały ułamek w porównaniu z normalnym zestawem (ciągnik siodłowy + naczepa), który waży około 18 ton.
• Rozwiązanie to pozwala na przewożenie ładunku o łącznej masie 2650 kilogramów.

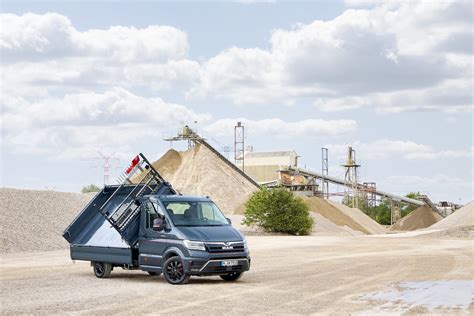

Wywrotka Trigenius firmy Meiller

Inną ciekawą zabudową przygotowaną przez MAN jest wywrotka Trigenius firmy Meiller, która stanowi solidną, zoptymalizowaną pod kątem masy, trójstronną wywrotkę ze stali Hardox. Wspomniany zestaw - MAN TGE o DMC 3,5 tony może pomieścić do 951 kg ładunku, natomiast w przypadku TGE o DMC 5,5 tony ładowność wynosi nawet 2600 kg.

Naczepy do pick-upów: Amerykańskie inspiracje w Europie

Naczepy do pick-upów, niezwykle popularne w Ameryce Północnej, coraz częściej znajdują zastosowanie również w Europie. Są to przyczepy siodłowe, zaczepiane i obracające się na siodle zamontowanym na pick-upie lub ciężarówce. Punkt zaczepienia i obrotu znajduje się nad lub tuż przed tylną osią holownika, co minimalizuje pionowe "bujanie się" naczepy i zapewnia lepszy promień skrętu, ułatwiając manewrowanie.

Zalety naczep do pick-upów

• Łatwość manewrowania: Zestawy z naczepą mają lepszy promień skrętu i mogą "złożyć się" pod kątem 90º względem ciągnika.
• Oddzielne pojazdy: Naczepę można odłączyć od holownika po zaparkowaniu, co pozwala na wykorzystanie pick-upa do codziennych podróży.
• Naczepy typu toy-hauler: Posiadają garaż z tyłu nadwozia, umożliwiający transport motocykli, quadów, gokartów, a nawet małych samochodów. Garaż po zwolnieniu przekształca się w dodatkowy salon, a pochylnia tworzy taras.

Europejscy producenci naczep

Europejscy producenci również podjęli wyzwanie stworzenia naczep dostosowanych do lokalnych warunków. Firmy takie jak Tischer (znana z kontenerów mieszkalnych na pick-upy) i brytyjska Fifth Wheel Company (oferująca rozsuwane naczepy Celtic Rambler i Dream Seeker) wprowadzają na rynek mniejsze i lżejsze modele.

Holowanie naczepy: Kluczowe parametry

Naczepy mogą mieć do 13 m długości i ważyć do 4,5 t, dlatego istotny jest odpowiedni dobór pick-upa do holowania. Ważne parametry to rozkład masy naczepy, nacisk na siodło oraz maksymalne obciążenie osi w samochodzie. Ciężar, jakim zostanie obciążony pick-up, wynosi od 20 do 35% masy całkowitej naczepy.

• Lekkie dwuosiowe naczepy: Mogą być holowane przez mniejsze lub średnie pick-upy.
• Największe i najcięższe naczepy trzyosiowe: Wymagają pick-upów z linii heavy duty, z dużym silnikiem Diesla i tylną osią na bliźniaczych kołach.
• Elektropneumatyczny lub elektryczny układ hamulcowy jest standardowym wyposażeniem wszystkich naczep kempingowych.

Dodatkowo, należy pamiętać o uzupełnieniu zbiorników paliwem, wodą, gazem LPG oraz wszystkimi przedmiotami osobistymi, co może zwiększyć masę naczepy o około 1000-1300 kg.

Wnętrze i wyposażenie naczep kempingowych

Naczepy kempingowe oferują szeroki zakres udogodnień i luksusów, porównywalnych z wyposażeniem domowym. Dostępne są różne układy wnętrza z sypialniami, łazienkami, wspólną przestrzenią mieszkalną i jadalnią. Wiele naczep jest wyposażonych w rozsuwane segmenty, które po naciśnięciu jednego przycisku tworzą większą przestrzeń wewnątrz.

Przykładowe wyposażenie

• Kuchnia: Pełnowymiarowe urządzenia kuchenne, spiżarnie, drewniane szafki, blaty od laminatu po granit.
• Główna sypialnia: Łóżka queen-size lub king-size, szafki, komody, toaletki i telewizory.
• Powierzchnia mieszkalna: Różne opcje tapicerki, wbudowane kominki elektryczne, telewizory z dużym ekranem, dźwięk przestrzenny, radio satelitarne, a nawet biurka i stacje robocze z dostępem do internetu.
• Urządzenia do czyszczenia: Centralne systemy odkurzania, pralki i suszarki.
• Łazienki: Toalety, umywalki, lustra i pełnowymiarowe prysznice.

Siodła do pick-upów

Liderami w produkcji sprzęgów siodłowych do pick-upów są Amerykanie. Siodło montowane jest bezpośrednio do ramy pick-upa, bez konieczności demontażu oryginalnej skrzyni ładunkowej. Dla użytkowników korzystających z różnych przyczep dostępne są siodła z poziomą regulacją, umożliwiające podpinanie naczep o różnej geometrii nadwozia. Sprzęgi takie, jak te produkowane przez amerykańską firmę Reese, koncern Horizon Global, zapewniają bezpieczeństwo i elastyczność.

10 powodów, dla których warto wybrać naczepę zamiast dużego kampera

1. Jest bardziej opłacalna: Naczepy oferują znacznie więcej przestrzeni życiowej i funkcjonalności za cenę w porównaniu do kamperów o podobnych gabarytach.
2. Oddzielne pojazdy: Możliwość oddzielenia części mieszkalnej od pojazdu holującego pozwala na swobodne poruszanie się pick-upem.
3. Normy emisji spalin: W przypadku zmiany przepisów dotyczących emisji spalin, wystarczy wymienić holownik na nowszy, bardziej ekologiczny model.
4. Łatwa do holowania: Ciężar naczepy rozkłada się bardziej równomiernie na osie pick-upa, co sprawia, że holowanie jest stabilniejsze.
5. Więcej miejsca z mniejszą długością całkowitą: Część naczepy "siedzi" na pace pick-upa, co skraca całkowitą długość zestawu w porównaniu do klasycznej przyczepy o tej samej długości mieszkalnej.
6. Nie mieszkasz w samochodzie: Oferuje dwa oddzielne obszary do życia i podróżowania.
7. Przestrzeń życiowa i układ wnętrza: Wyższe sufity i schodki prowadzące do sypialni tworzą przestronne i funkcjonalne wnętrze.
8. Łatwiejsza konserwacja: Serwisowanie pick-upa jest zazwyczaj łatwiejsze i tańsze niż dużego luksusowego kampera.
9. Przechowywanie i miejsce na bagaż: Naczepy posiadają pod spodem schowek oraz dodatkowe miejsce na skrzyni ładunkowej pick-upa.
10. Manewrowanie: Ze względu na punkt obrotu naczepy, manewrowanie dużym zestawem jest łatwiejsze niż w przypadku klasycznej przyczepy.

Wymiary samochodów ciężarowych i naczep w Polsce

Wymiary naczep TIR są kluczowym elementem w transporcie drogowym, określającym możliwości przewozowe pojazdu. W Polsce są one jasno określone w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia.

Dopuszczalne wymiary i masy

Wymiary samochodów ciężarowych i zestawów pojazdów w Polsce są uregulowane przepisami krajowymi, które uwzględniają różne scenariusze transportowe.

• Długość: Maksymalna dopuszczalna długość samochodu ciężarowego wynosi zwykle 12 metrów dla pojazdu pojedynczego.
• Szerokość: Standardowa dopuszczalna szerokość to zazwyczaj 2,55 metra. W niektórych przypadkach, np. przy transportowaniu ładunków wyjątkowych, może być wymagane uzyskanie specjalnego zezwolenia.
• Wysokość: Maksymalna wysokość samochodu ciężarowego w Polsce to 4 metry.
• Masa: Maksymalna dopuszczalna masa pojazdu ciężarowego jest zależna od liczby osi i rozstawu osi.

Rodzaje naczep i ich wymiary

Istnieje wiele rodzajów naczep ciężarowych, każdy z nich ma swoje własne cechy i zastosowanie.

• Naczepa standardowa: Wyposażona w otwartą przestrzeń ładunkową.
• Naczepa mega: Podobna do naczepy standardowej, ale ma większą wysokość wewnętrzną (długość 13,6 m, szerokość 2,45 m, wysokość 3 m).
• Naczepa chłodnia: Specjalistyczny rodzaj naczepy z systemami chłodzenia, idealna do przewozu towarów wymagających kontrolowanej temperatury (długość wewnętrzna 13,31-13,40 m, szerokość 2,45 m, wysokość 2,6-2,65 m). Wymiary są zależne od producenta i zajmowanej przez izolację oraz agregat przestrzeni.
• Naczepa firanka (kurtynowa): Charakteryzuje się systemem bocznych ścian przypominających zasłony, wykonanych z wytrzymałego, elastycznego materiału, co umożliwia szybki załadunek i rozładunek towarów z boku naczepy.
• Naczepa plandeka: Posiada elastyczną i wytrzymałą powłokę z materiału PCV, chroniącą ładunek przed warunkami atmosferycznymi. Umożliwia załadunek od góry i z boku.
• Naczepy do przewozu kontenerów morskich: Specjalnie zaprojektowane do obsługi kontenerów o różnych rozmiarach i przystosowane do transportu intermodalnego.

Ładowność samochodów ciężarowych i zespołu pojazdów

Ładowność odgrywa kluczową rolę w wydajności transportu. Jest ona zależna od kilku czynników:

• Masa własna pojazdu: Im niższa masa własna, tym większa ładowność.
• Liczba osi i rozstaw osi: Pojazdy z większą liczbą osi i odpowiednim rozstawem osi mają większą ładowność, równomiernie rozkładając masę i zapewniając stabilność.
• Maksymalna dopuszczalna masa całkowita (DMC): To maksymalna suma masy własnej pojazdu i ładunku.
• Dystrybucja masy: Równomierne rozłożenie masy ładunku na poszczególne osie jest kluczowe dla bezpieczeństwa i wydajności.
• Ograniczenia prawnomocne i infrastrukturalne: Przepisy i ograniczenia dotyczące maksymalnej dopuszczalnej masy dla pojazdów ciężarowych, a także nośności dróg, mostów i tuneli.

Dokładna znajomość wymiarów i ładowności samochodów ciężarowych jest niezbędna dla przewoźników w celu zapewnienia legalności, bezpieczeństwa i wydajności transportu.
