Rodzaje i wymiary naczep w transporcie drogowym

Znajomość rodzajów i wymiarów naczep jest kluczowa dla przewoźników w celu efektywnego, zgodnego z prawem i bezpiecznego świadczenia usług transportowych. Pozwala również na optymalizację operacji logistycznych oraz zarządzanie flotą pojazdów.

Przepisy dotyczące wymiarów naczep

Przepisy Rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia określają m.in. maksymalne wymiary naczepy TIR-a. Na próżno jednak szukać dopuszczalnej długości samego pojazdu przeznaczonego do przewozu towarów.

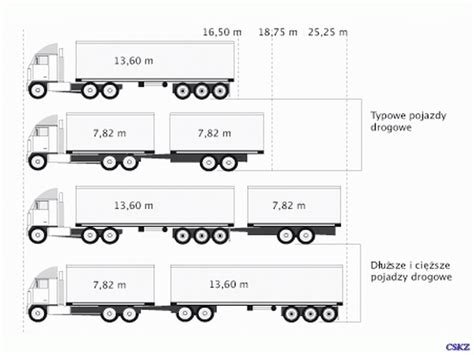

Dopuszczalne wymiary zewnętrzne

• Szerokość naczepy standard: 2,55 m.
• Szerokość naczepy chłodniczej: do 2,6 m.
• Długość zewnętrzna naczepy: od 13,8 do 13,9 m.
• Długość wewnętrzna naczepy: zazwyczaj ok. 13,6 m.
• Całkowita wysokość zewnętrzna zespołu pojazdów (ciągnik siodłowy + naczepa): nie może przekraczać 4 m.

Na drogach spotykane są rodzaje naczep przekraczające wspomniane wymiary, jednak wykonywanie transportu tego typu pojazdami wymaga odpowiednich zezwoleń.

Rodzaje naczep i ich zastosowanie

W transporcie drogowym towarów używane są naczepy, które różnią się od siebie m.in. rodzajem zabudowy oraz wymiarami przestrzeni ładunkowej. W zależności od wyboru konkretnego typu pojazdu możliwy jest przewóz określonego typu towarów.

Naczepy kurtynowe (plandekowe i firanki)

Pod tym określeniem kryje się popularny pojazd ciężarowy o zabudowie plandekowej, z której wykonane są ściany boczne i dach. W nowoczesnej wersji posiada on system pozwalający na rozsuwanie ścian oraz dachu, co umożliwia załadunek towarów nie tylko przez tylne drzwi pojazdu, lecz także z boku oraz z góry naczepy. Tzw. firanki praktycznie wyparły z rynku naczepy plandekowe, które również zapewniały możliwość bocznego załadunku, lecz proces odsłaniania i zasłaniania boku pojazdu był czasochłonny i wymagał m.in. ręcznego wiązania plandeki.

Wymiary naczepy standard

Wysokość naczepy standardowej wewnątrz wynosi najczęściej od 2,65 do 2,8 m. Ten rodzaj pojazdu ciężarowego może pomieścić np. 33 europalety o wymiarach podstawy 1,2 × 0,8 m lub 26 palet przemysłowych o rozmiarach 1,2 × 1,0 m. Długość zewnętrzna naczepy standard wynosi od 13,8 do 13,9 m, a wewnętrzna około 13,6 m.

Naczepa typu MEGA

Naczepy typu MEGA zbliżone są konstrukcyjnie do naczep standardowych i również oferują kurtynowy system przesuwania ścian bocznych, lecz wyróżniają się większą wysokością przestrzeni ładunkowej, co sprawia, że wykorzystywane są do przewozu wyższych towarów. W przypadku naczepy MEGA, wymiary zewnętrzne zbliżone są do pojazdów standardowych. Różnicą jest wysokość przestrzeni ładunkowej, która może wynosić nawet do 3 m. Naczepa MEGA wymiary wewnętrzne zawdzięcza zastosowaniu kół o mniejszej średnicy i niższemu zawieszeniu podłogi pojazdu.

Naczepa typu Coilmulda

Coilmulda to kolejny rodzaj naczepy kurtynowej, jednak tym, co wyróżnia ten rodzaj pojazdu, jest umieszczone w podłodze koryto, które umożliwia transport stali walcowanej w kręgach. Podczas transportu tego typu ładunków niezbędne jest dodatkowe zabezpieczenie przy użyciu pasów transportowych. Ponieważ podłoga pojazdu typu Coilmulda ma wymiary naczepy standardowej, to po zastosowaniu płyt maskujących koryto możliwy jest przewóz innych towarów.

Naczepa kurtynowa Joloda

Kurtynowa naczepa Joloda może mieć wymiary naczepy standard lub MEGA. Dzięki systemowi składającemu się z szyn umieszczonych w podłodze, pojazdy tego typu wykorzystywane są do przewozu papieru w rolach lub nietypowych maszyn. We wspomnianych szynach poruszają się listwy wyposażone w rolki, co umożliwia samodzielne przesuwanie po naczepie długich i ciężkich przesyłek.

Naczepy izotermiczne i chłodnie

Naczepa typu chłodnia charakteryzuje się zabudową izotermiczną, która składa się ze sztywnych ścian bocznych oraz dachu i zapewnia izolację od temperatury panującej na zewnątrz. Tzw. sztywna zabudowa ścian bocznych sprawia, że załadunek i wyładunek towarów może przebiegać tylko i wyłącznie przez tylne drzwi pojazdu. Elementem wyposażenia spotykanym tylko w tego typu naczepach jest agregat chłodniczy zapewniający stałą temperaturę przewozu, która może wynosić od -30 do +30 st. C.

Wymiary naczepy chłodniczej

Wymiary naczepy TIR-a z zabudową chłodniczą nieco różnią się od pojazdów standardowych, ponieważ ich maksymalna szerokość zewnętrzna może wynosić nawet 260 cm. Z kolei, jeśli chodzi o wewnętrzną wysokość naczepy chłodniczej, to może wynosić do 260 cm, choć występują na rynku także pojazdy o nieco niższej przestrzeni ładunkowej.

Naczepy typu chłodnia mogą być wyposażone w zaawansowane systemy pozwalające na utrzymanie dwóch zakresów temperatur, co pozwala na transport towarów wymagających zróżnicowanych warunków. Dostępne są także chłodnie z tzw. podwójną podłogą, gdzie dzięki systemowi składającemu się z belek poprzecznych i specjalnych otworów montażowych w bocznych ścianach naczepy możliwy jest przewóz towarów w dwóch warstwach. Rozwiązanie to sprawdza się w przypadku niższych palet.

Naczepy izotermy

Izotermy to naczepy TIR-a bardzo zbliżone technologicznie do chłodni, jednak pozbawione agregatu. W związku z tym brak jest możliwości ustawienia stałej temperatury przewozu, a jedynie utrzymanie początkowej temperatury przez pewien czas.

Naczepy platformy

Naczepy typu platforma charakteryzują się płaską przestrzenią ładunkową bez elementów bocznej lub tylnej zabudowy. Jedynie z przodu pojazdu występuje ściana grodziowa, która oddziela przewożony towar od tylnej ściany kabiny ciągnika siodłowego. Wymiary dna naczepy TIR-a platformy są takie same jak w przypadku naczepy standardowej. Z kolei brak tylnych drzwi, ścian bocznych i dachu zapewnia łatwy załadunek i rozładunek towarów z każdej strony.

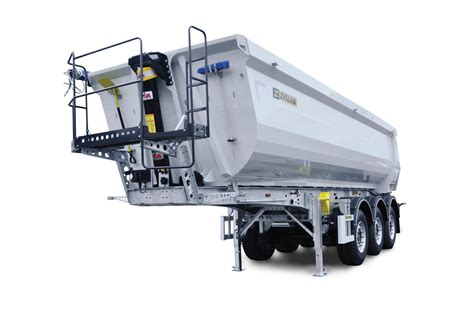

Naczepy wywrotki

Naczepy wywrotki mają jednolitą budowę ściany przedniej, bocznych oraz podłogi. Pojazdy tego typu przeznaczone są do transportu towarów sypkich, kruszyw, węgla, żwiru oraz płodów rolnych. Naczepy wywrotki pozbawione są dachu, co z jednej strony ułatwia załadunek, lecz z drugiej może wymagać założenia opończy, aby uchronić przewożone towary przed warunkami atmosferycznymi lub ubytkami podczas transportu. Pojazdy tego typu są wyposażone w system podnoszenia.

Znaczenie wymiarów naczepy wywrotki

Jeśli przewoziłeś kiedyś piasek, gruz albo asfalt, wiesz, że dobór sprzętu ma znaczenie już na etapie załadunku. Właśnie tu wchodzą w grę wymiary naczepy wywrotki. To od nich zależą pojemność, stabilność przy wyładunku i… rachunek za paliwo. W tym tekście znajdziesz konkretne wskazówki, jak czytać parametry, jak przełożyć je na realną pracę i ile m³ ma naczepa wywrotka w różnych wersjach. Zastanawiasz się, co wybrać: stal czy aluminium, wannę czy skrzynię segmentową?

Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich. Widzisz ją niemal wszędzie - na budowie, w kopalni kruszyw, przy modernizacji dróg czy podczas prac rolniczych. Jej zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).

Dlaczego wymiary są tak ważne? Bo decydują o wszystkim, od ładowności i stabilności, po spalanie, bezpieczeństwo i trwałość pojazdu. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale też wyższy środek ciężkości. A to już ryzyko utraty równowagi przy wywrocie na nierównym terenie. Dobór wymiarów naczepy wywrotki to zatem nie kwestia estetyki, lecz czystej praktyki. Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Tam wygrywa stalowa wanna o mniejszych gabarytach. Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej. W skrócie: wymiary naczepy to nie tylko liczby w katalogu. To realny wskaźnik efektywności Twojej pracy i rentowności całego transportu.

Typowe wymiary i pojemność naczep wywrotek

Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie. Jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe. Najczęściej spotykane wymiary mieszczą się w przedziałach: długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra. W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Dla lepszego zobrazowania: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Wystarczy jednak podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.

Nie można też zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.

Dobór naczepy wywrotki w zależności od ładunku

• Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Rozważ także oś podnoszoną: przy pustym powrocie zmniejsza zużycie opon i paliwa.
• Nie zapomnij sprawdzić wysokości siodła. Standard to ok.

Pojemność naczepy wywrotki w m³

W codziennym funkcjonowaniu branży budowlanej, rolniczej czy transportowej jednym z najczęściej analizowanych parametrów jest bez wątpienia pojemność naczepy wywrotki w m³. Najczęściej spotykane modele naczep wywrotek mają pojemność od 25 do 28 m³. To wersje uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych. Z kolei naczepy o kubaturze od 30 do 35 m³ są dedykowane do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Tu pojemność naczepy wywrotki w m³ pozwala przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych. Istnieją również naczepy o pojemności powyżej 35 m³, sięgające nawet 45-50 m³. Takie modele najczęściej spotkamy w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga. Kukurydza, zboża, siano, pasze - te wszystkie materiały zajmują dużo miejsca, ale nie ważą wiele.

Warto zaznaczyć, że wymiary, a konkretniej pojemność naczepy typu wywrotka to dane wyrażane w metrach sześciennych (m³), które odnoszą się do objętości przestrzeni ładunkowej. W praktyce - 30 m³ oznacza, że zmieścimy 30 000 litrów materiału. Dlatego rozważając zakup lub wynajem, warto spojrzeć szerzej - nie tylko na same cyfry. Pojemność naczepy wywrotki w m³ musi odpowiadać nie tylko rodzajowi ładunku, ale także specyfice tras, warunkom terenowym i oczekiwaniom logistycznym.

Pojemność a ładowność naczepy wywrotki

W biznesie transportowym liczy się bowiem nie tylko to, ile ton przewieziemy - równie ważne jest, ile zmieści się w przestrzeni ładunkowej. W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników - jednym z najważniejszych są wymiary naczepy wywrotki. Zacznijmy od podstaw: ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami.

Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. trociny). Dla porównania: naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej.

Długość naczepy wywrotki

Choć mogłoby się wydawać, że długość naczepy wywrotki to parametr, który interesuje jedynie producentów lub kierowców, w praktyce ma ona ogromne znaczenie dla wielu branż. Od niej zależy nie tylko manewrowość zestawu, ale też możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami dotyczącymi dopuszczalnych wymiarów pojazdów. Warto więc przyjrzeć się temu zagadnieniu nieco bliżej. Tak samo jak pozostałym wymiarom: długości przestrzeni ładunkowej oraz pojemności. Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. To przedział, który najczęściej spotkamy w ofertach producentów i firm transportowych. Trzeba jednak zaznaczyć, że długość naczepy nie jest wartością stałą i zależy od kilku czynników. Jednym z nich jest rodzaj zabudowy - na rynku znajdziemy zarówno naczepy stalowe, jak i aluminiowe, które różnią się nie tylko wagą, ale także wytrzymałością oraz zastosowaniem. Te pierwsze, cięższe i bardziej odporne na uderzenia, są zazwyczaj krótsze. Kolejny czynnik wpływający na wymiary naczepy wywrotki to liczba osi i dopuszczalna masa całkowita zestawu (DMC). Im większa ładowność i więcej osi, tym konstrukcja może być dłuższa, o ile oczywiście mieści się w przepisowych limitach drogowych. W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.

Naczepa wywrotka a przyczepa wywrotka

1. Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

Aluminium vs. stal w naczepach wywrotkach

2. Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie.

Obliczanie pojemności naczepy

3. Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.

Indywidualne konfiguracje naczep

4. W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.

Potencjalne problemy z przeciążeniem

5. Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.

Orientacyjne ceny naczep wywrotek

6. Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.

Naczepy specjalistyczne

Naczepy typu niskopodwoziowe mają postać otwartych platform, których podłogi znajdują się blisko nawierzchni. Wysokość ta najczęściej nie przekracza 100 cm. Naczepy niskopodwoziowe służą do transportu maszyn, ciężkiego sprzętu, metalowych lub stalowych konstrukcji, a także ładunków ponadgabarytowych. Pojazdy tego typu mogą być wyposażone w najazdy umożliwiające załadunek i rozładunek różnego rodzaju sprzętu kołowego w dowolnie wybranym miejscu.

Nazwa naczepy walking floor pochodzi od ruchomej podłogi, która znacznie ułatwia rozładunek towarów, takich jak zboże, pasze, czy makulatura. System ruchomej podłogi składa się z listew przesuwających się w zakresie kilkunastu centymetrów. Pojazdy typu walking floor posiadają najczęściej sztywną zabudowę ścian bocznych oraz przesuwany dach, co ułatwia załadunek towarów z góry.

Naczepy cysterny charakteryzują się walcowatym zbiornikiem, który może być przeznaczony do transportu, takich jak paliwa, gazy, artykuły spożywcze w płynie, czy towary chemiczne w płynie. Pojazdy tego typu często przystosowane są do przewozu towarów niebezpiecznych ADR.

Naczepy silosy wizualnie przypominają cysterny, ponieważ także charakteryzują się zbiornikami o owalnych kształtach. Kluczowa różnica jednak polega na ich zastosowaniu. Silosy używane są głównie do przewozu materiałów sypkich, czyli np. zbóż lub mąki.

Naczepy silosowe Van Hool

Naczepy silosowe Van Hool - wywrotne i niewywrotne - zostały zaprojektowane do zastosowań, w których wywrotka jest niemożliwa lub niepożądana. Naczepy te wykorzystują alternatywne systemy rozładunkowe, zapewniając efektywny i bezpieczny rozładunek materiałów sypkich. Dzięki temu nadają się do szerokiego zakresu branż i różnego rodzaju materiałów.

• Zaawansowane systemy rozładunku: Wyposażone w pneumatyczne lub ślimakowe systemy transportowe, które umożliwiają efektywny rozładunek materiału bez konieczności podnoszenia naczepy. Systemy te są zaprojektowane tak, aby obsługiwać różne rodzaje materiałów sypkich, zapewniając płynny i niezawodny proces rozładunku.

Zoptymalizuj swój transport materiałów sypkich dzięki naczepom silosowym wywrotnym i nieprzewrotnym Van Hool - gdzie doskonałość inżynieryjna łączy się z wyjątkową wydajnością i elastycznością.

Obsługa i czyszczenie naczepy silos

Ważne: dbanie o czystość naczepy silos jest bardzo istotne i zapobiega zanieczyszczeniom ładunku. Po każdym rozładunku zbiornik musi zostać dokładnie umyty, chyba że kolejny transport dotyczy identycznego towaru. Kierowca jest osobiście zobowiązany do dbania o czystość silosu, co stanowi podstawę profesjonalnej obsługi w branży.

Do mycia silosów służą specjalistyczne myjnie, które dysponują sprzętem do precyzyjnego czyszczenia wnętrza zbiornika. Po oczyszczeniu naczepy kierowca dba, aby pojazd był gotowy do transportu kolejnego ładunku, zgodnie ze standardami firmy i wymogami bezpieczeństwa. Regularne i dokładne czyszczenie zapewnia bezpieczeństwo i jakość przewożonych materiałów.

Wymagania dla kierowcy naczepy silos

Do pracy na naczepie silosowej w Niemczech wymagane jest posiadanie prawa jazdy kategorii C+E wraz z kodem 95, który potwierdza kwalifikacje zawodowe kierowcy. Bez tych uprawnień nie można legalnie wykonywać przewozów drogowych.

Agencja Delta HR wspiera kierowców zawodowych, pomagając im w nawiązywaniu współpracy z renomowanymi firmami przewozowymi z Niemiec. Usługi Delta HR obejmują kompleksową pomoc, od wyboru najlepszej oferty pracy po załatwianie wszystkich formalności związanych z zatrudnieniem. Delta HR dba o bezpieczeństwo kierowcy przez cały okres współpracy, oferując aktualne i zweryfikowane oferty pracy w Niemczech. Są one skierowane zarówno do nowych kierowców w branży, jak i tych doświadczonych, zainteresowanych pracą u niemieckiego przewoźnika.

Praca na silosach wydaje Ci się interesująca? Chcesz zdobyć doświadczenie zawodowe w prowadzeniu tego typu pojazdów? Jeśli masz prawo jazdy C+E z kodem 95 i chcesz podjąć pracę u niemieckiego przewoźnika, możemy Ci w tym pomóc! Nasza agencja - Delta HR - od lat wspiera kierowców zawodowych ze wschodu w nawiązywaniu współpracy z firmami przewozowymi z Niemiec. Na naszej stronie internetowej znajdziesz dziesiątki aktualnych i zweryfikowanych ofert pracy na różne typy naczep i różne systemy pracy. Nasi Doradcy pomogą Ci wybrać ofertę najlepszą dla Ciebie, załatwią wszystkie formalności związane z zatrudnieniem i zadbają o Twoje bezpieczeństwo przez cały okres współpracy.

Inne rodzaje naczep

• Kurtynowa, uniwersalna, tzw. firanka lub plandeka - naczepa ogólnego zastosowania. Pozwala na załadunek oraz rozładunek tyłem, bokiem i górą oraz transport towaru m.in. na paletach.
• Burtowa - naczepa kurtynowa z plandeką lub bez niej, przeznaczona do przewozu materiałów odpornych na warunki atmosferyczne, najczęściej materiałów budowlanych.
• Chłodnia - izolowana naczepa furgonowa wykorzystywana głównie do transportu ładunków łatwo psujących się, wymagających niskiej temperatury: leki, mrożonki, warzywa, owoce.
• Wywrotka, pot. samowyładowcza, ruchoma podłoga (podest ruchomy załadowczy) - dzięki hydraulicznie napędzanej podłodze pozwala na samodzielny załadunek i rozładunek m.in. materiałów sypkich.
• Niskopodwoziowe tiefbett - naczepa z tzw. balkonem i znajdującym się niżej właściwym pokładem ładunkowym.
• Pojazdy modułowe, samobieżny transporter modułowy (ang. SPMT) - dzięki zastosowaniu modułów.
• Podkontenerowe - konstrukcyjnie zbliżone do platform.
• Cysterna - wykorzystywana jest do przewozu materiałów płynnych lub gazowych, często zaliczanych do grupy towarów niebezpiecznych.
• Chemiczne - przeznaczone do przewozu płynnych towarów chemicznych w temperaturze otoczenia lub wyższej.
• Spożywcze - przeznaczone do przewozu wyłącznie produktów spożywczych.
• Naczepa burtowa z zamontowanym żurawiem przeładunkowym.
• Naczepa medyczna (np. mobilny punkt poboru krwi).
• Naczepa do transportu samochodów wyścigowych (np. z zabudową garażową).

Podsumowanie

Wybór odpowiedniej naczepy jest kluczowy dla efektywności i bezpieczeństwa transportu. Różnorodność dostępnych typów i wymiarów pozwala na dopasowanie pojazdu do specyfiki przewożonego ładunku, trasy oraz warunków terenowych. Zrozumienie przepisów dotyczących maksymalnych wymiarów pojazdów oraz specyfiki poszczególnych rodzajów naczep jest niezbędne dla każdej firmy transportowej.
