Diagnostyka i naprawa problemów z systemem ABS w naczepie

System ABS (Anti-lock Braking System) w naczepie jest kluczowym elementem bezpieczeństwa, zapobiegającym blokowaniu kół podczas hamowania i zapewniającym stabilność pojazdu. Jego prawidłowe działanie jest niezbędne dla bezpieczeństwa na drodze i zgodności z przepisami. W niniejszym artykule przedstawiamy szczegółowe informacje na temat lokalizacji bezpieczników, objawów, przyczyn oraz metod diagnostyki i naprawy usterek ABS w naczepach.

Lokalizacja bezpieczników ABS w naczepie

Bezpiecznik ABS w naczepie zazwyczaj znajduje się w skrzynce bezpieczników ciągnika. Jego dokładne położenie różni się w zależności od marki i modelu pojazdu. Na przykład, w ciężarówkach MAN TGX z lat 2007-2023 bezpiecznik ABS znajduje się pod bezpiecznikami F161, F160 i F162. Natomiast w Mercedes Actros MP4 z lat 2013-2018 będą to bezpieczniki F8 i F28.

Przepalenie bezpieczników skutkuje brakiem zasilania systemu ABS/EBS w naczepie. W efekcie system przestaje działać, a kontrolka ABS pozostaje zapalona. W starszych naczepach z ABS występował dodatkowy bezpiecznik w pobliżu gniazda. W nowszych układach EBS jest on zintegrowany z modulatorem.

Objawy usterki ABS w naczepie

Do najczęstszych objawów usterki ABS w naczepie zaliczamy:

• Komunikat „Usterka ABS przyczepy” - Najczęściej zauważany objaw, który pojawia się na desce rozdzielczej. Może on występować w różnych okolicznościach, np. tylko przy załadowanej naczepie lub po starcie.
• Zapalenie lampki ABS na naczepie - Na jej podstawie Inspekcja Transportu Drogowego może zatrzymać pojazd do kontroli, co może skutkować karą finansową i konsekwencjami administracyjnymi.
• Ślizganie kół podczas hamowania - Koła naczepy mogą blokować się przy nagłym hamowaniu, szczególnie na śliskiej nawierzchni. Hamowanie jest wtedy mniej stabilne i wydłuża się jego droga.
• Nieprawidłowe wskazania ciśnienia lub prędkości kół podczas diagnostyki - Podczas podłączenia testera diagnostycznego widać brak sygnału z czujników lub błędy komunikacji z modulatorem.
• Awaria układu elektrycznego naczepy - Jeśli bezpiecznik ABS w naczepie jest przepalony lub zasilanie nie dochodzi przez gniazdo, ABS nie będzie działał, ale same hamulce mechanicznie będą sprawne. Kontrolka może sygnalizować brak komunikacji.

Przyczyny usterki ABS w naczepie

Usterkę ABS przyczepy może powodować szereg problemów, do których zaliczamy:

• Uszkodzony czujnik ABS - Uszkodzenie może wynikać z przerwania uzwojenia, zwarcia, uszkodzenia mechanicznego (np. uderzenie, korozja, pęknięcie).
• Zanieczyszczenie koronek - Odczyt będzie zakłócony przez zanieczyszczenie błotem, lodem, rdzą lub inną substancją.
• Luz na piaście koła - Czujnik nie widzi impulsu lub widzi go w zbyt słaby sposób. Powiększa się przez to szczelina między czujnikiem a koronką.
• Przepalenie bezpieczników - W układzie ABS naczepy bezpieczniki chronią zasilanie sterownika i modulatorów, ich przepalenie uniemożliwi poprawne działanie układu.
• Uszkodzony przewód - Może dojść do przerwania przewodu łączącego modulator lub zwarcia do masy.
• Awaria czujnika ciśnienia w modulatorze - Powoduje błędne wartości ciśnienia, przez które sterownik odczytuje niepoprawne działanie hamulców.

Jak sprawdzić ABS w naczepie?

Podstawowym procesem sprawdzenia poprawności działania ABS w naczepie są następujące działania:

1. Sprawdź lampkę ABS na naczepie - Powinna się na moment zapalić po włączeniu pojazdu, po czym zgasnąć.
2. Sprawdź kontrolki/komunikat na desce rozdzielczej - Może to być komunikat „Usterka ABS przyczepy” lub standardowa kontrolka. Powinna ona zachowywać się tak, jak powyższa lampka.
3. Sprawdź napięcie przewodu ABS - Należy to zrobić na włączonym pojeździe. Można do tego wykorzystać multimetr, napięcie powinno wynosić 5-12V.
4. Sprawdź środkowy pin - Upewnij się, czy jest podłączony i nie jest zanieczyszczony (np. skorodowany). Przy pomocy płaskiego śrubokręta można spróbować poszerzyć pin i jeszcze raz go podpiąć.
5. Sprawdź czujniki ABS multimetrem - Zwykle są dwa, jednak może to zależeć od konkretnego modelu. Ich napięcie powinno wynosić około 5V.
6. Sprawdź rezystancję czujnika ABS - Powinna wynosić około 1000-1200 omów.

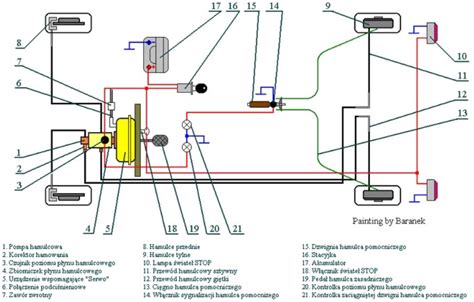

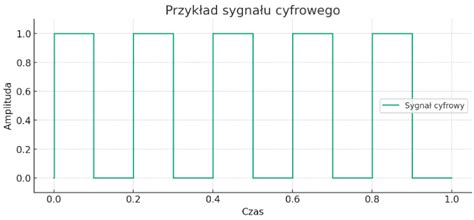

7. Sprawdź szczelinę między czujnikiem a piastą koła - Można obrócić piastę koła przy podłączonym multimetrze, aby sprawdzić, czy czujnik generuje sygnał.

Należy pamiętać, że nie jest to kompleksowa diagnoza. Nawet jeśli po zakręceniu piastą czujnik wydaje sygnał, nie oznacza to, że jest on poprawny. Istotna jest zatem profesjonalna diagnostyka naczep, aby znaleźć powód usterki ABS i go rozwiązać.

Przypadki problemów z ABS i ich rozwiązania

Brak działania ABS w naczepie CMT Chojnice na osiach BPW

Użytkownik zgłosił problem z systemem ABS w naczepie CMT Chojnice na osiach BPW, który przestał działać po zakupie. Po remoncie układu hamulcowego i wymianie zaworu ABS problem nadal występował, a naczepa blokowała koła podczas hamowania. Pomimo sprawdzenia zasilania i połączeń, kontrolka ABS w ciągniku nie świeciła się, co sugerowało problem z komunikacją między modułem a systemem. Wskazówki diagnostyczne obejmowały sprawdzenie głównej wiązki zasilającej, elektroniki ABS oraz ewentualną konieczność zaprogramowania nowego modułu. Dalsza diagnostyka wykazała problem z zaśniedziałym pinem we wtyczce, co mogło być przyczyną błędu komunikacji i wymagało wymiany wiązki kabli. W takim przypadku, konieczne jest podłączenie komputera diagnostycznego. W przypadku systemu Haldex Modular 2 z zaworem EPV, warto sprawdzić dokumentację producenta.

Świecąca się kontrolka ABS po przekroczeniu 15 km/h

W przypadku naczepy Trouillet z 2000 roku na osiach Giganta, użytkownik zgłosił problem ze świecącą się kontrolką ABS na desce rozdzielczej, która zapalała się po przekroczeniu 15 km/h, mimo wymiany czujnika i skasowania błędu. Problem sugeruje usterkę czujnika w naczepie. Zaleca się sprawdzenie koronek, z których ABS czyta, oraz dokładne porównanie oporności czujników. Czasami zbyt duże uderzenie podczas montażu czujnika może spowodować wyskoczenie bieżni, co prowadzi do błędnych odczytów. W takiej sytuacji, prawidłowo wykonana diagnostyka komputerowa układu ABS jest kluczowa.

Problem z automatycznym podnoszeniem osi i ABS

Użytkownik zgłosił problem z pierwszą osią w naczepie Intercars, która nie podnosi się automatycznie, gdy naczepa jest bez ładunku, oraz świecącą się kontrolkę ABS w ciągniku. Sugerowane rozwiązania obejmowały wymianę kabli ABS i sprawdzenie elektrozaworu odpowiedzialnego za podnoszenie osi, który zazwyczaj znajduje się nad środkową osią. W przypadku, gdy wymiana kabla nie pomaga, problem może tkwić w elektrozaworze lub czujniku nacisku osi.

Jazda naczepą bez ABS

Jazda naczepą bez ABS jest zarówno niebezpieczna, jak i niezgodna z prawem. Chociaż hamulce mechanicznie będą działać, bez wsparcia ABS zwiększa się ryzyko poślizgu i blokowania kół. Podstawowe czynności diagnostyczne, jak sprawdzenie napięcia, stanu bezpieczników czy czujników, kierowca może wykonać sam. Jeśli jednak występują objawy takie jak luźne złącza, uszkodzony przewód lub problem z czujnikiem, wskazane jest skorzystanie z profesjonalnego serwisu.

Profesjonalna diagnostyka i serwis naczep

Aby wykonać profesjonalną diagnostykę i serwis naczep, niezbędny jest odpowiedni sprzęt i wiedza. W przypadku problemów z ABS, samodzielne naprawy mogą być nieskuteczne. Konieczne jest zlecenie naprawy specjalistycznemu warsztatowi, który zajmuje się diagnostyką i naprawą układów ABS/EBS. Taki warsztat będzie w stanie podłączyć komputer diagnostyczny, odczytać kody błędów i precyzyjnie zlokalizować usterkę.

Nawet jeśli system Haldex Modular 2 z zaworem EPV jest zamontowany, a jego części są dostępne na rynku, jego naprawa wymaga specjalistycznej wiedzy. Problemy z komunikacją modułu z systemem często wynikają z uszkodzeń elektronicznych, których nie można naprawić bez odpowiedniego sprzętu. W przypadku, gdy komputer nie wykrywa modułu, zazwyczaj oznacza to jego uszkodzenie, a nie tylko brak zaprogramowania.
