Naczepy Wywrotki: Kompleksowy Przewodnik po Modelach i Parametrach

Długość naczepy wywrotki, choć mogłoby się wydawać, że interesuje jedynie producentów lub kierowców, w praktyce ma ogromne znaczenie dla wielu branż. Od niej zależy nie tylko manewrowość zestawu, ale także możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami dotyczącymi dopuszczalnych wymiarów pojazdów. Właściwy wybór naczepy wywrotki jest procesem, który wymaga starannego przemyślenia i analizy parametrów takich jak długość, pojemność, rodzaj zabudowy oraz materiał wykonania. W tym tekście znajdziesz konkretne wskazówki, jak czytać parametry, jak przełożyć je na realną pracę i ile m³ ma naczepa wywrotka w różnych wersjach. Wywrotki są projektowane z myślą o trwałości i wytrzymałości, wykorzystując wysokiej jakości materiały, które zapewniają odporność na uszkodzenia mechaniczne oraz warunki atmosferyczne.

Rola Naczepy Wywrotki w Transporcie Materiałów Sypkich

Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich. Widzisz ją niemal wszędzie - na budowie, w kopalni kruszyw, przy modernizacji dróg czy podczas prac rolniczych. Jej zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).

Naczepy wywrotki są niezastąpione przy wykonywaniu zadań takich jak przewóz ładunków masowych, materiałów budowlanych, czy produktów rolnych. Należą do nich przede wszystkim zboża, piasek, żwir, ziemia, gruz budowlany i inne materiały, które można załadować i rozładować poprzez podniesienie lub opuszczenie nadwozia. Wcześniej do tych zadań wykorzystywano wywrotki samochodowe, ale obecnie najczęściej wykorzystuje się naczepy wywrotki. Zapewniają one swoim właścicielom większą ładowność i lepszą zwrotność, a poza tym są tańsze. Naczepy wywrotki dzięki swojej budowie i mechanizmom podnoszenia szybko rozładowują materiał, co pozwala zaoszczędzić czas i wysiłek podczas transportu ładunku. Układ hydrauliczny umożliwia sterowanie podnoszeniem nadwozia oraz zapewnia precyzyjną kontrolę procesu rozładunku.

W biznesie transportowym liczy się bowiem nie tylko to, ile ton przewieziemy - równie ważne jest, ile zmieści się w przestrzeni ładunkowej.

Naczepa Wywrotka a Przyczepa Wywrotka: Kluczowe Różnice

Na rynku dostępne są dwa główne typy wywrotek: przyczepy i naczepy. Choć oba służą do transportu materiałów sypkich, różnią się konstrukcją i zastosowaniem.

Przyczepa Wywrotka

Przyczepa wywrotka posiada własny dyszel i może być ciągnięta przez samochód ciężarowy lub ciągnik rolniczy. Jest to rozwiązanie często stosowane w mniejszych gospodarstwach rolnych, branży komunalnej oraz do transportu lżejszych materiałów. Przykładem takiej maszyny jest jednoosiowa przyczepa T736/1 o ładowności 840 kg i dopuszczalnej masie całkowitej 1490 kg. Tego typu przyczepy często nie posiadają własnego układu hamulcowego, choć wyposażone są w hamulec najazdowy. Skrzynia ładunkowa ma możliwość wywrotu za pomocą teleskopowego siłownika hydraulicznego sterowanego z pozycji kierowcy ciągnika.

Pojemność skrzyni ładunkowej można powiększyć stosując nadstawki, np. siatkowe lub pełne o wysokości 80 cm. Przyczepa jednoosiowa jest przeznaczona do transportu wszelkiego typu materiału w pracach rolniczych, ogrodniczych, komunalnych. Konstrukcja przyczep, takich jak T736/1, często opiera się na profilach zamkniętych, co zapewnia lekkość i solidność. Przestrzenie zamknięte profili ścian są zabezpieczone spoiną ciągłą. Podłoga jest wykonana z trwałej, 3 mm stali, a burty o grubości 2 mm zapewniają bezpieczeństwo przewożonego ładunku. W konstrukcji stosuje się profile burtowe własnej produkcji. Standardowe wyposażenie obejmuje oczko zaczepu fi40mm, dyszel z regulacją wysokości oraz mechaniczną stopkę podporową. Niskie położenie podłogi ułatwia załadunek, a sztywna i szczelna konstrukcja skorupy, pokryta farbą chemoutwardzalną dwuskładnikową, zapewnia wysoką trwałość i odporność na czynniki UV. Istnieje możliwość malowania burt na inne kolory z palety RAL.

Naczepa Wywrotka

Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o dopuszczalnej masie całkowitej do 35 ton. Jest to rozwiązanie stosowane głównie w transporcie ciężkich materiałów sypkich na dłuższych trasach, np. na budowach, w kopalniach kruszyw czy przy modernizacji dróg.

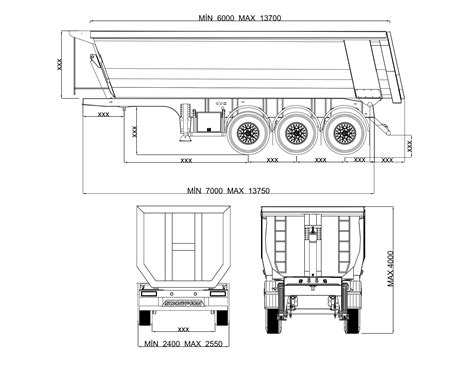

Kluczowe Wymiary Naczep Wywrotek i Ich Znaczenie

Wymiary naczepy wywrotki bezpośrednio wpływają na jej możliwości transportowe i efektywność pracy. Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie, jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe.

Długość Naczepy

Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. To przedział, który najczęściej spotkamy w ofertach producentów i firm transportowych. Długość naczepy nie jest wartością stałą i zależy od kilku czynników, takich jak rodzaj zabudowy (stalowa, aluminiowa) oraz liczba osi i dopuszczalna masa całkowita zestawu (DMC). W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.

Dłuższa skrzynia oznacza większą kubaturę, co przekłada się na możliwość przewiezienia większej objętości materiału. Jednakże, dłuższa naczepa może mieć wyżej położony środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie.

Szerokość Naczepy

Przepisy w Polsce i Unii Europejskiej określają maksymalną szerokość naczepy na 2,55 metra (dla naczep izotermicznych 2,60 m). Szerokość skrzyni ładunkowej wpływa na jej pojemność.

Wysokość Burt

Wysokość burty decyduje o całkowitej pojemności naczepy. Zwiększenie wysokości burty o kilkanaście centymetrów może znacząco zwiększyć ilość przewożonego materiału. Należy jednak pamiętać o przepisach dotyczących maksymalnej wysokości całego zestawu (4 metry). Zbyt wysoka skrzynia przy standardowym siodle może spowodować przekroczenie dopuszczalnej wysokości zestawu, co sprawi, że nawet wiadukt potrafi stać się problemem.

Pojemność Naczepy (w m³)

Pojemność naczepy to dane wyrażane w metrach sześciennych (m³), które odnoszą się do objętości przestrzeni ładunkowej. Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 25,9 m³ materiału. Wystarczy podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.

Typowe Pojemności i Zastosowania

• Od 25 do 28 m³: Modele uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych.
• Od 30 do 35 m³: Dedykowane do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Pozwalają przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych.
• Powyżej 35 m³ (nawet 45-50 m³): Spotykane najczęściej w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga, np. dla kukurydzy, zbóż, siana, pasz.

Dobór Naczepy Wywrotki do Materiału i Warunków Pracy

W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników - jednym z najważniejszych są wymiary naczepy wywrotki. Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami.

Materiały Ciężkie (asfalt, kamień, gruz)

Jeśli wozisz ciężkie ładunki, zaleca się wybór naczepy niższej i krótszej, o pojemności do 27 m³. Naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej.

W tym przypadku warto rozważyć oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa. Nie zapomnij też sprawdzić wysokości siodła; standard to około 1,15 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość.

Materiały Lekkiesypkie (zboże, trociny, piasek)

Dla transportu zboża czy trocin potrzebna jest większa objętość - wtedy warto szukać naczep dłuższych, ale lżejszych, np. aluminiowych. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału.

Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.

Praca w Ograniczonej Przestrzeni

Praca w mieście lub na ciasnym terenie wymaga bardziej kompaktowych rozwiązań. Modele dłuższe wymagają więcej przestrzeni manewrowej i mogą być mniej praktyczne w terenie o ograniczonym dostępie. Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Tam wygrywa stalowa wanna o mniejszych gabarytach.

Skutki Niewłaściwego Doboru lub Przeciążenia

Zbyt duże obciążenie naczepy może prowadzić do:

• Nadmiernego zużycia opon
• Spowolnionego podnoszenia skrzyni
• Odkształceń ramy
• Problemów z hamowaniem
• Zwiększonego ryzyka przewrócenia się pojazdu przy wywrocie

Najczęstszy błąd to kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzystasz jej pojemności, a spalisz więcej paliwa.

Materiały Konstrukcyjne i Ich Właściwości

Zazwyczaj do produkcji korpusu naczepy wywrotki używa się stali lub aluminium. Wybór materiału zależy od przewidywanego zastosowania i rodzaju ładunków.

Stalowe Naczepy

Stalowe naczepy są cięższe i bardziej odporne na uderzenia. Są zazwyczaj krótsze i doskonale sprawdzają się przy przewozie ciężkich ładunków, takich jak kamień, gruz, asfalt, zwłaszcza w trudnych warunkach terenowych. Model Wielton Strong Master, zwłaszcza ze skrzynią ładunkową wykonaną w całości z trudnościeralnej stali Hardox 450, wyróżnia się wyjątkową wytrzymałością i wysoką odpornością na odkształcenia.

Aluminiowe Naczepy

Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie. Naczepa wykonana z aluminium nie rdzewieje, dzięki czemu można nią przewozić niemal każdy produkt. Przykładowo, aluminium nie wytwarza iskier, dlatego służy do transportu substancji łatwopalnych i wybuchowych. Jednak po uszkodzeniu naprawa aluminiowego nadwozia jest trudniejsza i droższa.

Połączenie Materiałów

Kompromisem pomiędzy wytrzymałością a niską masą własną jest połączenie stalowej ramy z aluminiową skrzynią. Przykładem jest wywrotka ciężarowa Wielton Weight Master, której prostokątna, aluminiowa skrzynia ładunkowa o zwiększonej twardości oraz rama ze stali S700 wykonana w technologii SuperLight zapewniają wyjątkową lekkość i wytrzymałość. Niższa masa własna przekłada się na zwiększoną ładowność przy tej samej pojemności skrzyni. Podłoga w takim modelu może być wykonana ze stopu aluminium ENDUR-AL.

Aspekty Techniczne i Wyposażenie Naczepy Wywrotki

Inwestując w naczepę, nie warto patrzeć wyłącznie na jeden parametr. Wymiary naczepy wywrotki, jej długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu. Wybór naczepy wywrotki o odpowiedniej specyfikacji wymaga uwzględnienia wielu czynników.

Konstrukcja Ramy i Skrzyni

• Ważne jest, aby wybrać ramę fabryczną, a nie własnoręcznie wykonaną. Metal musi być nowy i trwały, ponieważ podczas pracy powinien wytrzymywać znaczne obciążenia statyczne i dynamiczne.
• W projekcie należy przewidzieć dodatkowe elementy usztywniające, takie jak belki podłużne i poprzeczne.
• Grubość podłogi i dodatkowa izolacja. Grubość materiałów można dostosować do potrzeb klienta.

Układ Hydrauliczny i Hamulcowy

• Kluczowy jest wybór siłownika hydraulicznego wykonanego przez zaufaną markę. Powierzchnia cylindra musi być chromowana. Po wysunięciu tłoczyska siłownika hydraulicznego następuje podniesienie nadwozia i wyładunek materiału sypkiego.
• Duże znaczenie ma idealny stan układu hamulcowego. Stan techniczny tych elementów ma wpływ na bezpieczną eksploatację naczepy wywrotki.

Tylna Klapa

Aby uniknąć tzw. „jałowych przejazdów”, ważne jest, aby wybrać naczepę wywrotkę, której tylna klapa otwiera się szeroko (jak brama) i do góry jak pokrywa. Należy zwrócić uwagę na jakość okuć zamykających klapę tylną.

Dodatkowe Opcje i Bezpieczeństwo

• Namioty/Plandeki: Możliwość przykrycia wywrotki markizą pozwala zabezpieczyć i chronić cenny ładunek przed czynnikami atmosferycznymi.
• Oś podnosząca: Zapewnia zmniejszenie zużycia opon i paliwa podczas pustego powrotu.
• Zabezpieczenie przed najazdem: Wielu kierowców ciężarówek nie stosuje zabezpieczeń pod najazdem, aby zmniejszyć masę własną naczepy, ale jest to ważny element bezpieczeństwa.
• Ogranicznik: Obecność ogranicznika do bezpiecznej obsługi wywrotki z podniesionym nadwoziem jest kluczowa.
• Rodzaj podwozia i ogumienia: Naczepy wywrotki dostępne są z różnymi rodzajami podwozia, takimi jak podwójne osie, trójosiowe czy czteroosiowe.
• Systemy kiprowania: Naczepy wywrotki wyposażone są również w różne systemy kiprowania, takie jak hydrauliczne czy pneumatyczne. System kiprowania powinien być łatwy w obsłudze i zapewniać szybkie i efektywne opróżnianie ładunku.

Przepisy i Normy Drogowe

Przepisy w Polsce i UE są dość jasne. Dobór odpowiedniej naczepy wywrotki musi być zgodny z obowiązującymi limitami drogowymi:

• Maksymalna szerokość naczepy: 2,55 m (dla izoterm 2,60 m).
• Maksymalna wysokość całego zestawu: nie może przekraczać 4 m.
• Maksymalna długość ciągnika z naczepą: maksymalnie 16,5 m.
• Dopuszczalna masa całkowita (DMC) zestawu z ciągnikiem siodłowym: do 35 ton.

Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi), jednak zawsze trzeba zachować zgodność z tymi przepisami.

Przykładowe Modele i Producenci

Wybór naczepy wywrotki jest kluczowym elementem w branży transportowej, zwłaszcza jeśli zajmujemy się przewozem materiałów sypkich czy budowlanych. Na rynku dostępne są różne modele od wielu producentów.

Wielton Weight Master

Jest to wyjątkowo wszechstronny model, wykorzystywany między innymi w branży budowlanej. Dzięki prostokątnej, aluminiowej skrzyni ładunkowej o zwiększonej twardości oraz ramie ze stali S700 wykonanej w technologii SuperLight, konstrukcja naczepy wywrotki Weight Master jest wyjątkowo lekka, a przy tym wytrzymała. Niższa masa własna przekłada się na zwiększoną ładowność przy tej samej pojemności skrzyni. Podłoga wykonana jest ze stopu aluminium ENDUR-AL. Grubość materiałów można przy tym dostosować do potrzeb klienta.

Wielton Strong Master

Jeśli priorytetem jest wytrzymałość, niezawodna praca w trudnym terenie oraz wydajność przy przejazdach na krótkich odcinkach, dobrym wyborem będzie wywrotka ciężarowa z serii Wielton Strong Master. Zaokrąglone dno skrzyni o przekroju stożka zwiększa szybkość rozładunku i załadunku ziemi oraz materiałów sypkich, a także kruszyw, asfaltu, gruzu i kamieni. Wywrotki budowlane Wielton Strong Master wyróżniają się wyjątkową wytrzymałością i długim czasem eksploatacji. Dotyczy to zwłaszcza modelu ze skrzynią ładunkową wykonaną w całości z trudnościeralnej stali Hardox 450, która ma bardzo wysoką odporność na odkształcenia. Jednocześnie, podobnie jak w modelu Weight Master, masę własną pojazdu obniża stalowa rama o dużej sztywności wytworzona przy zastosowaniu technologii SuperLight.

Kompromisem pomiędzy wytrzymałością a niską masą będzie zwłaszcza Wielton Strong Master ALU, czyli model ze skrzynią ze stopu aluminium o zwiększonej odporności na ścieranie i podwyższonej twardości. W porównaniu do wywrotki ciężarowej z tej serii ze skrzynią stalową, masa pojazdu może być mniejsza nawet o 600 kg.

Inne Przykłady

Wśród dostępnych na rynku opcji warto zwrócić uwagę na trójosiowy Schmitz Cargobull SKI 24 SL 10.5. Biaxial Kaiser 23 Cub in Steel wyróżnia się dobrą pojemnością 27,5 m³ i trwałością konstrukcji. Wybór naczepy, np. do transportu zboża, zależy od floty przewoźnika i dalszych zadań, które stawia przewoźnik.

Koszty Zakupu Naczepy Wywrotki

Średnie ceny naczep wywrotek zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł netto za aluminiowe. Na cenę wpływają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe, np. plandeka elektryczna. W 2024 roku cena naczepy wywrotki w Polsce będzie zależała od wielu czynników, takich jak kurs walut, cena materiałów budowlanych, technologiczne innowacje czy zmiany w przepisach dotyczących transportu drogowego.

Gwarancja i Serwisowanie

Kupując naczepę, nie zapomnij doprecyzować warunków gwarancji i możliwości serwisowania. Wystarczy zapytać o nie sprzedawcę.

Gdzie Kupić Naczepę Wywrotkę?

Na platformie internetowej Autoline możesz sprzedać lub kupić naczepę wywrotkę. Obecnie dostępnych jest 2244 ogłoszeń sprzedaży naczep wywrotek. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.
