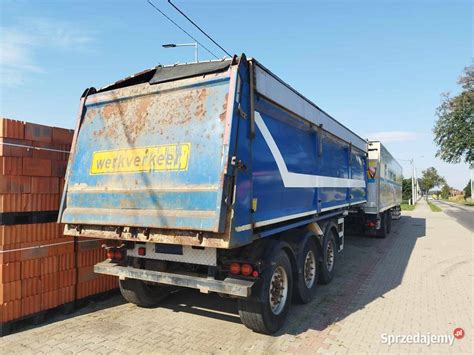

Wprowadzenie do Świata Naczep Wywrotek Budowlanych
Produkcja wywrotek budowlanych w Wieltonie utrzymuje się na wysokim poziomie, a w segmencie naczep samowyładowczych dla branży budowlanej konkurencja jest duża, zarówno ze strony producentów polskich, jak i zagranicznych. Firmy oferują bardzo ciekawe rozwiązania konstrukcyjne, które znajdują swoje zastosowanie w niezwykle szerokiej gamie różnorodnych produktów.
Jak zauważa Maciej Kaczor, dyrektor Centrum Badawczo-Rozwojowego Wielton SA, w przypadku naczep wywrotek budowlanych przewożony materiał ma dużą gęstość, dlatego skrzynia ładunkowa nie powinna być zbyt duża. Klientom zależy na tym, aby wywrotka była jak najlżejsza, a jednocześnie oferowała jak największą ładowność.
Projektowanie Skrzyni Ładunkowej i Ramy
Materiały i ich dobór w zależności od ładunku
Najlepiej byłoby mieć jak najkrótszą wywrotkę, wykonaną ze stali o bardzo wysokiej wytrzymałości - klasy co najmniej HB 450. Dotyczy to zarówno podłogi, jak i ścian bocznych.
To, z jakich blach jest wykonywana skrzynia, zależy przede wszystkim od rodzaju przewożonego ładunku. Jeśli będzie to na przykład piasek, blachy mogą być cieńsze, o grubości rzędu 3 mm. Natomiast w przypadku tłucznia czy kruszywa, nieodzowna staje się grubość około 6 mm czy 8 mm na podłodze.
Wykonanie skrzyni ze zbyt cienkich blach jest bardzo trudne z technologicznego punktu widzenia, ponieważ spawanie cienkich blach o dużej powierzchni może spowodować deformacje, co negatywnie wpływa na wizualną stronę produktu. Stosowane powszechnie stale wysokiej jakości są podatne na działanie wysokich temperatur. Doprowadzenie zbyt dużych ilości ciepła może spowodować, że stal straci swoje właściwości.
Optymalizacja wagi, ładowności i trwałości
Naczelnym założeniem konstrukcyjnym jest to, żeby naczepa była jak najlżejsza - zarówno rama, jak i sama skrzynia. Klienci oczekują pojazdu o jak największej ładowności. Choć skonstruowanie bardzo lekkiego pojazdu jest możliwe, miałby on bardzo niską trwałość. Taka wywrotka długo by nie „pożyła”.
Podstawowym punktem wyjścia są dopuszczalne naciski na siodło i osie, co generuje dopuszczalną masę techniczną wynoszącą 39 t, czyli 12 t na siodło i 27 t na 3 osie.
Konstrukcja ramy i podwozia
Naczepa wywrotka musi mieć wytrzymałą, stabilną ramę. Trzeba również pamiętać o zawieszeniu i odpowiednim jego wzmocnieniu, bo w tym obszarze rama przenosi wyjątkowo duże obciążenia.
W przypadku zabudów wywrotek na podwoziach samochodów ciężarowych, projektowanie jest nieco prostsze, ponieważ obowiązują bardzo szczegółowe wymagania producentów podwozi. Wiadomo, gdzie, co i jak łączyć, przykręcać, jakie profile kształtowe wybrać i o jakich przekrojach. Teoretycznie wywrotka na podwoziu jest konstrukcją prostszą niż naczepa.
Kluczowe Mechanizmy i Elementy Funkcjonalne
Płyta siodłowa i system siłownika
Kluczowym elementem konstrukcyjnym naczepy wywrotki jest również płyta siodłowa i mocowanie siłownika. Mocowanie siłownika powinno być skonstruowane tak, aby siłowniki różnych producentów do niego pasowały. Obecnie najczęściej wykorzystuje się siłowniki z mocowaniem górnym, co pozwala na zastosowanie pochylonej ściany przedniej.
Wał wywrotu i wzmocnienia skrzyni
W konstrukcji zabudów za krytyczne elementy należy uznać wał wywrotu i wzmocnienia skrzyni. Wał wywrotki jest przyspawany nie tylko z boku, ale na całej długości. Niektóre skrzynie wykonuje się bez podłużnic i poprzeczek wzmacniających podłogę, w innych przypadkach takie wzmocnienia są niezbędne - zależy to od rodzaju przewożonego ładunku. Ważne jest jednocześnie to, aby nie przesztywnić konstrukcji. Podwozie samochodu pracuje, a odkształcenia przenoszą się na ramę pośrednią i przez nią na skrzynię.
Systemy klap tylnych
W konstrukcji klap tylnych stosowane są różne rozwiązania, takie jak klapy wewnętrzne, zewnętrzne i klapodrzwi. Ostatnio od klientów francuskich pojawiły się zapytania o klapodrzwi otwierane hydraulicznie, nawet przy skrzyniach półokrągłych typu half-pipe. Choć z eksploatacyjnego punktu widzenia może to być trudne do uzasadnienia, taka specyfika tamtejszego rynku wymaga wprowadzenia tego rozwiązania do oferty. Specjalny mechanizm automatycznie odblokowuje klapę tylną podczas wywrotu.
Wyzwania Technologiczne i Innowacje
Znaczenie procesów spawalniczych
Spawanie stanowi kluczowy proces technologiczny w trakcie produkcji skrzyń wywrotek, a wymagania związane z uzyskaniem niezbędnej jakości połączeń spawalniczych determinują konstrukcję. Nadmierne doprowadzenie ciepła może spowodować, że stal straci swoje właściwości, co jest szczególnie istotne w przypadku stali wysokiej jakości.
Zależność konstrukcji od specyfiki ładunku i typu pojazdu
To, jaką skrzynię zabudujemy - czy będzie to wywrotka half-pipe, czy prostokątna, dwu- czy trójstronna - zależy od preferencji klienta i rodzaju transportowanego ładunku.
Przykładowe Innowacje i Rozwiązania Branżowe
KH-kipper W1M: Lżejsza konstrukcja
Nowy model zabudowy kopalnianej KH-kipper W1M o unikatowym kształcie skrzyni bez bocznego użebrowania charakteryzuje się mniejszą wagą skrzyni, a w ślad za tym większą ładownością.
Schwarzmüller: Stabilność i detale
Jedną z zalet w porównaniu z pojazdami wielu konkurentów jest równoległe prowadzenie obu ram wzdłużnych. Naczepy wywrotki Schwarzmüller mają również indywidualne błotniki.
Scrap Master: Wytrzymałość dla trudnych ładunków
Wywrotka Scrap Master ze stalową skrzynią ładunkową, dedykowaną do transportu metalowego złomu, została stworzona z myślą o pracy w najtrudniejszych warunkach. Charakteryzuje się bezpodłużnicową i bezpoprzeczkową konstrukcją skrzyni o wysokości wewnętrznej 2250 mm, nachyloną pod kątem 20 stopni. Obrzeże górne skrzyni oraz ściana boczna to jeden arkusz blachy HARDOX HB500TUF o grubości 4mm. Kształt i rodzaj górnego obrzeża zapewnia doskonałą sztywność skrzyni ładunkowej, potwierdzoną obliczeniami MES. Zastosowanie w konstrukcji materiałów trudnościeralnych zapewnia odporność pojazdu na działanie ładunków o nieregularnych, ostrych krawędziach.
Naczepa wywrotka Zasław, z klapo-drzwiami, obj. 45m3, osie BPW, system podnoszenia 1 osi
Różnorodność konfiguracji naczep

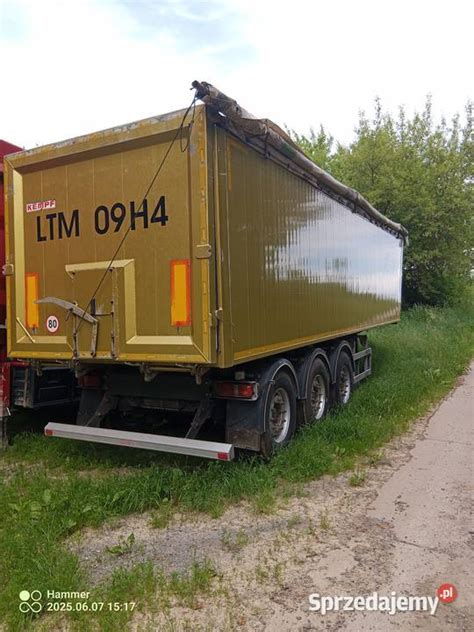

Naczepy wywrotki są dostępne w wielu konfiguracjach, aby sprostać różnorodnym wymaganiom rynku. Przykładowo, naczepa wywrotka aluminiowa może mieć pojemność 42 m³, aluminiową ramę, 3 osie (w tym 1. oś podnoszoną i 3. oś skrętną), regulowane zawieszenie pneumatyczne, uszczelnianą tylną klapę uchylną oraz ręcznie przesuwaną plandekę. Inne modele, takie jak naczepa Menci z żelazną wywrotką do złomu o pojemności 55 m³, mogą posiadać ramę aluminiową Menci i wzmocnioną skrzynię OMT ze stali, a także 3 osie na tarczach hamulcowych, w tym oś podnoszoną.
