Naczepa Wywrotka Trójstronna: Kompleksowy Przewodnik i Dane Techniczne

Wprowadzenie do Naczep Wywrotek Trójstronnych

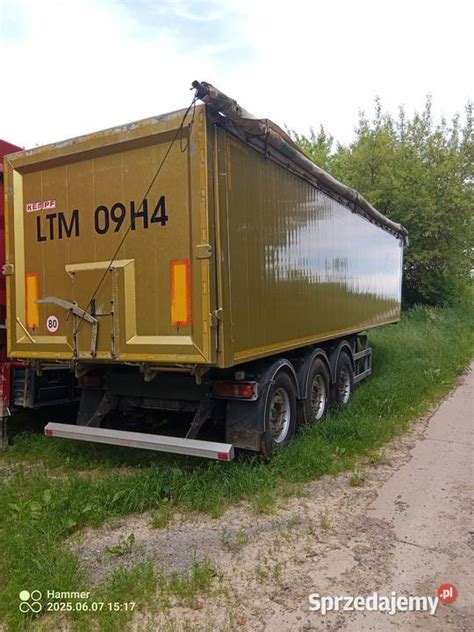

Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich. Widzimy ją niemal wszędzie - na budowie, w kopalni kruszyw, przy modernizacji dróg czy podczas prac rolniczych. Jej zadanie jest przewieźć ładunek i rozładować go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).

Specjalnym wariantem, oferującym zwiększoną elastyczność w rozładunku, jest naczepa wywrotka trójstronna, przeznaczona do transportu materiałów sypkich, takich jak piasek, żwir, tłuczeń czy ziemia z wykopów. Tego typu naczepy umożliwiają wyładunek towaru na boki oraz do tyłu, co jest szczególnie cenne w miejscach o ograniczonej przestrzeni manewrowej.

Szczegółowe Dane Techniczne i Konstrukcja

Kluczowe Parametry Techniczne

Przykładowa 2-osiowa naczepa wywrotka trójstronna na budowę charakteryzuje się następującymi parametrami:

• Całkowita masa zestawu (dop.) ok. 40 t
• Masa całkowita (techn.) 36 t
• Masa zespołu osi (techn.) 18 t
• Ładowność ok. 25 - 26 t
• Obciążenie siodła (techn.) 18 t
• Długość wewnętrzna ok. 7 150 mm
• Szerokość wewnętrzna ok. 2 420 mm
• Szerokość całkowita 2 550 mm

Zawieszenie i Układ Jeżdny

Naczepa jest wyposażona w zawieszenie pneumatyczne z automatycznym urządzeniem do opuszczania, wyłącznikiem indukcyjnym i blokadą opuszczania pokrętłem na naczepie siodłowej. Agregat zawieszenia powietrznego posiada niskoobsługowe osie z hamulcami tarczowymi, o średnicy ø 430 mm, w wersji terenowej. Zastosowano osie sztywne 2 x 9 t, z rozstawem osi 1 310 mm.

Oś przednia jest automatycznie podnoszona, co oznacza, że podnosi się i opuszcza w zależności od ciężaru. Dodatkowo oferuje opuszczanie wymuszone wraz ze zintegrowanym wspomaganiem rozruchu z ograniczeniem prędkości do uruchamiania przyciskiem w kabinie kierowcy (bez instalacji przycisku ze strony producenta naczepy).

Standardowe ogumienie to 4 sztuki 385/65 R 22,5 160J, dobierane według wyboru producenta.

Elementy Skrzyni Ładunkowej

Konstrukcja skrzyni ładunkowej, szczególnie w przypadku naczep trójstronnych, jest kluczowa dla funkcjonalności i trwałości:

• Stała ściana przednia: wykonana z blachy stalowej 3 mm, o wysokości ok. 1 360 mm, z zabezpieczeniem koparki, oczkami do mocowania, drabinką i uchwytami pałąkowymi.
• 2-częściowe ściany boczne: z aluminiowych profili zamkniętych 60/40 mm, o wysokości ok. 1 200 mm. Mogą być uchylane ręcznym zamkiem centralnym, uruchamianym dla każdej ściany. W stanie pustym są również składane dzięki górnym łożyskom wahliwym z blokadą śrubową, co ułatwia załadunek i rozładunek.
• Tylna ściana: wykonana z blachy stalowej 4 mm.

Zalety i Innowacyjne Rozwiązania w Naczepach Wywrotkach

Nowoczesne naczepy wywrotki, takie jak te oferowane przez wiodących producentów jak MEILLER, wyróżniają się zaawansowanymi technologiami, które przekładają się na wydajność, bezpieczeństwo i ekonomiczność eksploatacji. Wiele z tych rozwiązań jest uniwersalnych i znajduje zastosowanie również w wywrotkach trójstronnych.

Doskonałe Właściwości Jezdne i Trwałość

Nisko położony środek ciężkości oraz odporna na zginanie rama zapewniają pewne prowadzenie i stabilność na drodze. Podwozia te często nie wymagają częstej konserwacji, a specjalne osie przeznaczone do pracy w wymagających warunkach budowlanych doskonale uzupełniają ofertę.

Stalowe skrzynie potwierdzają swoją wartość w codziennym użytkowaniu: wysoka prędkość wychyłu może być dodatkowo zwiększona dzięki funkcji szybkiego opuszczania, co gwarantuje sprawny i szybki rozładunek.

Kluczowe korzyści to:

• Doskonałe właściwości jezdne dzięki nisko położonemu środkowi ciężkości i innowacyjnemu podwoziu.
• Optymalizacja ładowności dzięki niskiej masie własnej.
• Wysoka prędkość robocza dzięki wydajnej hydraulice.
• Długa żywotność dzięki odpornym na zużycie skrzyniom.

Wydajna Hydraulika i Łatwość Obsługi

Załadunek ułatwia nisko poprowadzona krawędź załadunkowa, natomiast nisko umieszczona krawędź wysypu sprawia, że proces rozładunku staje się szczególnie prosty. Skrócony tylny zwis może również sprawiać, że naczepy te idealnie współpracują z rozściełaczem do asfaltu.

Szybka praca wywrotki jest zasługą wydajnej hydrauliki. Tryb szybkiego opuszczania skraca czas opuszczania nawet o 40%. Nowoczesne systemy hydrauliczne są potężne, wytrzymałe i wydajne, odporne na zabrudzenia i zużycie dzięki wysoko wytrzymałym materiałom i nitrowanym powierzchniom. Zoptymalizowane zawory przechyłu i pompy zapewniają najlepsze czasy cyklu, a precyzyjne sterowanie ruchem, także pod wysokimi obciążeniami, osiągnięto dzięki technice proporcjonalnej. System jest praktycznie bezobsługowy dzięki optymalnie skonstruowanym obiegom oleju.

Bezpieczeństwo i Ekonomiczność

Duże rezerwy przeciążeniowe, wysoka początkowa siła podnoszenia oraz nisko osadzony środek ciężkości zapewniają bezpieczeństwo podczas przechylania. Długie prowadnice zmniejszają podatność tłoków na zginanie, a system ostrzegania monitoruje nachylenie naczepy i ostrzega kierowcę odpowiednie wcześnie.

Osiągnięcie większej ekonomiczności i oszczędność czasu oraz pieniędzy przy każdym transporcie jest możliwe dzięki innowacyjnym rozwiązaniom. Nisko położony środek ciężkości zapewnia dobrą stabilność na drodze oraz pewne ustawienie podczas wywrotu. Niska krawędź załadunkowa ułatwia załadunek, natomiast nisko umieszczona krawędź wysypu sprawia, że proces rozładunku staje się szczególnie prosty. Oprócz piasku czy żwiru naczepa wywrotka umożliwia również transport kamieni. Jej wytrzymałe podwozie zapewnia bezpieczny transport nawet w trudnym terenie.

Długa żywotność jest również priorytetem, co uzyskano poprzez zoptymalizowane wprowadzanie siły minimalizujące ryzyko powstawania pęknięć, zastosowanie technologii Tailored Blanks (wzmocniona blacha podłogi w tylnej części, gdzie zużycie jest największe) oraz opcjonalne blachy ochronne.

Inteligentne Systemy Wspomagania

Bezpieczna Jazda i Manewrowanie

Większą zwrotność, nawet w ciasnych miejscach, zapewnia system wspomagający manewrowanie, który poprawia zdolność pokonywania zakrętów, szczególnie w ruchu okrężnym i podczas skręcania. Zmniejsza to również zużycie opon. Niezależnie od wyboru hamulców - bębnowych czy tarczowych - pełną kontrolę osiągniesz z czujnikami zużycia okładzin hamulcowych i układem kontroli ciśnienia w oponach.

Wspomaganie Ruszania i Oś Podnoszona

Płynne odjeżdżanie ze wspomaganiem ruszania zapewnia większą przyczepność osi napędowych do podłoża. Włącza się ono łatwo przez naciśnięcie przycisku, co gwarantuje lepszą trakcję jazdy i płynne ruszanie nawet w trudnym terenie.

Oś podnoszona zapewnia ekonomiczny transport, zmniejszając zużycie opon i paliwa podczas pustych przejazdów. Po załadowaniu pojazdu oś podnoszona automatycznie się obniża, zapewniając w ten sposób większy nacisk na oś i lepszą stabilność w czasie jazdy.

Sterowanie i Monitorowanie: SmartBoard® i System Wspomagający Kierowcę

Sterowanie wywrotką siodłową jest możliwe przy użyciu zamontowanego z boku modułu SmartBoard®. Oprócz wyświetlania wielu stanów roboczych, umożliwia on obsługę hamulca rozściełacza, osi podnoszonej i wspomagania ruszania.

System wspomagający kierowcę umożliwia łatwe sterowanie i monitorowanie wywrotki siodłowej z kabiny kierowcy, z SmartBoard® lub ze smartfona. System ostrzega w przypadku zbyt dużego nacisku na oś lub zbyt stromego pochylenia kolebki.

Diagnostyka oferuje szybką pomoc przez odczytanie protokołu błędów, który można bezpośrednio wysłać pocztą elektroniczną. Analiza umożliwia optymalizację zastosowania parku maszyn przez analizę wszystkich istotnych danych eksploatacyjnych.

Wskaźniki na wyświetlaczu pozwalają zachować wszystko na widoku, dostarczając informacji o statusie pojazdu, łącznym nacisku na wszystkie osie oraz poszczególne osie (w tonach), kącie pochylenia kolebki, informacjach o wywrotce siodłowej oraz komunikatach o błędach. Komfortowe sterowanie wieloma funkcjami obejmuje podnoszenie i obniżanie osi podnoszonej, włączanie i wyłączanie wspomagania ruszania, podnoszenie i obniżanie podwozia za pomocą zawieszenia pneumatycznego, regulowanie poziomu jazdy oraz ustawianie ciśnienia hamowania hamulca rozściełacza.

Warianty, Wymiary i Wyposażenie Dodatkowe

Warianty Skrzyni i Ścian Tylnych

Wielu producentów oferuje konfiguracje indywidualne, takie jak wysokość burty, grubość blach czy typ osi. Rozmaite warianty ścian bocznych umożliwiają wybranie dopasowanego rozwiązania. Maksymalną elastyczność zapewnia przełączana ściana tylna S4 bądź S5 z zamknięciami kleszczowymi lub kłowymi.

Przykładowe warianty ścian tylnych (często spotykane w wywrotkach tylnozsypowych, ale zasady są podobne):

• Ściana tylna z wahliwym otwieraniem: odporna na zużycie i otwiera się już przy kącie pochylenia wynoszącym 3°.
• Ściana tylna z otwieraniem hydraulicznym: otwiera się całkowicie już przed procesem przechylenia, pozostaje otwarta w stanie przechylenia i jest szczelna bez zamknięcia.

Dopasowanie Wymiarów Naczepy Wywrotki

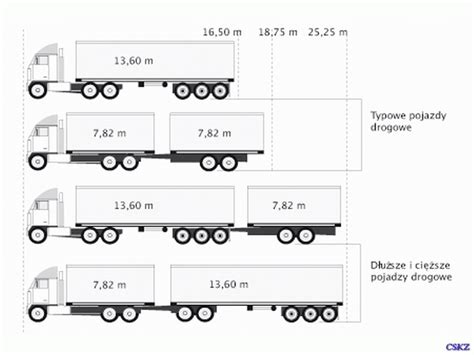

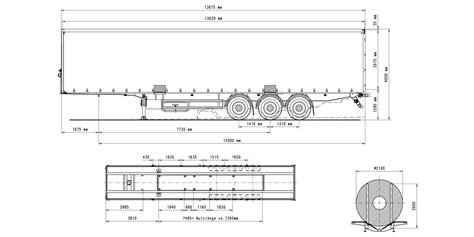

Dobór sprzętu ma znaczenie już na etapie załadunku. Właśnie tu wchodzą w grę wymiary naczepy wywrotki. To od nich zależą pojemność, stabilność przy wyładunku i rachunek za paliwo. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale też wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie.

Dobór wymiarów naczepy wywrotki to zatem nie kwestia estetyki, lecz czystej praktyki. Najczęściej spotykane wymiary mieszczą się w przedziałach: długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra. W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³ - pozornie niewielka różnica, ale w skali dnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.

Nie można też zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Każda tona mniej w konstrukcji to tona więcej możliwego ładunku.

Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Tam wygrywa stalowa wanna o mniejszych gabarytach. Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej.

Przykładowe Typy Naczep Wywrotek (MEILLER MHPS)

Poniższa tabela przedstawia przykładowe modele naczep wywrotek MEILLER z serii MHPS, ilustrując różnorodność dostępnych konfiguracji pod względem liczby osi, długości i pojemności. Należy pamiętać, że te specyfikacje dotyczą głównie naczep tylnozsypowych, ale zasady doboru wymiarów i cechy konstrukcyjne są uniwersalne dla wszystkich typów wywrotek, w tym trójstronnych.

*Rysunki poglądowe, mogą zawierać wyposażenie specjalne.

Dodatkowe Wyposażenie i Specjalistyczne Rozwiązania

Oryginalne systemy plandek umożliwiają zakrycie przewożonego materiału, zabezpieczenie ładunku i oszczędność paliwa. Dostępne są jako boczna plandeka zwijana lub jako plandeka przesuwana.

Dla budowy dróg, kluczowa jest izolacja termiczna. Certyfikowane zgodnie z DIN wytyczną 70001 termoizolowane muldy, wykonane z odprowadzającego wodę materiału izolacyjnego połączonego z dwuwarstwową stalą nierdzewną, zapewniają pewną izolację termiczną bez mostków cieplnych. Precyzyjne urządzenie pomiarowe monitoruje temperaturę na bieżąco, co jest kluczowe np. przy transporcie asfaltu.

Wskazówki Dotyczące Wyboru i Przepisy Prawne

Praktyczne Porady Przy Zakupie

Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Rozważ także oś podnoszoną: przy pustym powrocie zmniejsza zużycie opon i paliwa. Nie zapomnij sprawdzić wysokości siodła, ponieważ zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość.

Najczęstszy błąd to kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzystasz jej pojemności, a spalisz więcej paliwa. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.

Przepisy Prawne w Polsce i UE

Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.

Najczęściej Zadawane Pytania (FAQ)

1. Czym różni się naczepa wywrotka od przyczepy wywrotki?

   Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

2. Czy aluminium zawsze jest lepsze od stali w naczepach wywrotkach?

   Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie. Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Tam często wygrywa stalowa wanna o mniejszych gabarytach, bardziej odporna na uszkodzenia mechaniczne.

3. Jak obliczyć pojemność naczepy wywrotki?

   Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.

4. Czy mogę zamówić naczepę wywrotkę o niestandardowych wymiarach?

   W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.

5. Jakie są ryzyka związane z przeciążeniem naczepy wywrotki?

   Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie, co jest szczególnie niebezpieczne.

6. Jaki jest orientacyjny koszt naczepy wywrotki?

   Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.
