Historia beczkowozów jest długa i bogata. Ponad sto lat temu były one nieodzownym narzędziem dla wielkich miast, dostarczając im wodę, często jeszcze na wozach konnych. Od tamtego czasu przeszły wiele metamorfoz, a dziś z tą nazwą kojarzymy przede wszystkim wozy asenizacyjne, najczęściej stosowane przez rolników i do wywozu szamba. Rynek oferuje beczkowozy o przeróżnych parametrach, w tym o imponująco dużych pojemnościach, które stanowią odpowiedź na rosnące zapotrzebowanie na efektywny transport i dystrybucję płynnych substancji. W niniejszej artykule przyglądamy się największym beczkowozom, ich budowie, zastosowaniom i innowacjom, które czynią je kluczowymi maszynami we współczesnym rolnictwie i gospodarce komunalnej.
Kluczowe elementy konstrukcyjne beczkowozu
Współcześnie wóz asenizacyjny posiada tak wiele konfiguracji, że niewtajemniczeni mogą mieć problem z rozeznaniem. Mimo to podstawy są proste, ponieważ beczkowóz składa się z kilku kluczowych elementów: beczki, mechanizmu napełniania, ramy, układu jezdnego i ogumienia. Diabeł tkwi jednak w szczegółach, szczególnie gdy mowa o konstrukcjach o bardzo dużej pojemności.
Rodzaje beczek: Stalowe i z tworzywa sztucznego
W przypadku beczek oferta jest stosunkowo prosta, dzieląc się na zbiorniki stalowe i rzadziej stosowane z tworzywa sztucznego. Beczki stalowe cieszą się większą popularnością ze względu na swoją wytrzymałość. Im grubsza blacha składająca się na ściany zbiornika, tym bardziej jest on odporny na odkształcenia i uszkodzenia mechaniczne. Jednak beczka stalowa ma też swoje minusy, takie jak waga, która wymaga większej mocy ciągnika do transportu, oraz konieczność odpowiedniego zabezpieczenia przed korozją, najlepiej poprzez cynkowanie.
Beczka z tworzywa sztucznego cechuje się o wiele mniejszą wagą, nawet o 20-30% w porównaniu do podobnej beczki ze stali, co przekłada się na mniejsze zapotrzebowanie na moc ciągnika. Minusem jest mniejsza odporność na uszkodzenia mechaniczne, choć dzisiejsza technologia znacznie zniwelowała ten problem. Należy jednak zaznaczyć, że większość beczek z tworzywa nie stosuje kompresorów, ponieważ pod- i nadciśnienie nie służą im dobrze.
Potrzeby rynku są na tyle duże, że wanny do cynkowania w fabryce Joskin w Trzciance bez problemu zabezpieczają przed korozją beczki o pojemności 18 tys. litrów, co świadczy o skali produkcji dużych zbiorników.
Mechanizmy napełniania: Kompresory vs. pompy przepływowe
Jeżeli chodzi o napełnianie zbiorników, wyróżniamy cztery rodzaje beczkowozów: zalewany za pomocą zewnętrznego układu, napełniany pompą próżniową (kompresorem), napełniany pompą przepływową oraz rzadziej posiadający kombinację układów pompy próżniowej i przepływowej.
W Polsce największą popularnością cieszą się beczkowozy z kompresorem (pompą próżniową), który odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie. Jego największą zaletą jest przystępna cena. Wadami są gorsze radzenie sobie z pobieraniem cieczy z głębokości większych niż 2 metry oraz pienienie cieczy, co obniża efektywność napełnienia. Można to częściowo rozwiązać, wybierając beczkowóz z kompresorem i dodatkowym akceleratorem.
Pompa przepływowa potrafi wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa, co pozwala na pompowanie cieczy z głębokości poniżej 5 metrów i skraca czas napełniania. Umożliwia również dużo wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami, mniej pieniąc ciecz i napełniając zbiornik nawet w 100%. Rozwiązanie to jest jednak droższe i szybciej się zużywa, mając bezpośredni kontakt z cieczą.
Ssanie: Gdy sprężarka znajduje się w pozycji ssącej, w zbiorniku powstaje podciśnienie. Substrat jest zasysany do zbiornika przez wytworzoną próżnię. Rozrzut: Gdy sprężarka znajduje się w pozycji ciśnieniowej, powietrze przepływa do zbiornika. Powstałe nadciśnienie tłoczy substrat do rozlewacza.
Konstrukcja ramy: Stabilność dla dużych pojemności
Nie każdy wóz asenizacyjny posiada ramę. Istnieją również takie z konstrukcją samonośną, ale dotyczy to głównie małych rozmiarów zbiorników (np. beczkowóz 3000l lub beczkowóz 4000l). Większe urządzenia, w tym te o rekordowych pojemnościach, zwykle posiadają konstrukcję ramową. Najczęściej jest to rama częściowa (np. przyspawane profile zamknięte lub kątowniki). Tylko pełna rama zapewnia największe bezpieczeństwo i stabilność zbiornika, umożliwiając pracę z ciężkimi aplikatorami zawieszanymi i jazdę z większą prędkością bez ryzyka.
Układ jezdny i ogumienie: Podstawa wydajności i bezpieczeństwa
Układ jezdny pełni bardzo ważną rolę w beczkowozie, szczególnie w przypadku dużych maszyn. Najtańsze i najmniejsze maszyny zwykle posiadają jedną, sztywną oś. W nieco większych wozach (np. beczkowóz 10000l) spotkamy się z zawieszeniem tandemowym, które zazwyczaj posiada resory paraboliczne. Dopiero w największych zbiornikach oferta układu jezdnego jest obszerna. Beczkowozy znajdziemy w wersji dwu-, trzy-, a nawet czteroosiowej. Jeśli zaś chodzi o resory, są dostępne w technologii parabolicznej, hydraulicznej i pneumatycznej. Dwa ostatnie cechują się największą zdolnością do tłumienia drgań, co pozwala na szybszy transport. Standardem przy większej ilości osi jest układ skrętny, który ułatwia manewrowanie i ogranicza zużycie tylnych opon.
Warto zwrócić uwagę na możliwość przestawienia układu jezdnego na ramie, którą oferują niektórzy producenci, aby dobrać odpowiedni nacisk na zaczep. To istotny parametr, ponieważ wpływa na stabilność, dociążenie i trakcję ciągnika. Jeśli chodzi o opony, najważniejsza jest wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik, aby skutecznie wieźć beczkowóz, co ma szczególne znaczenie w gospodarstwach rolnych. Pozornie przewymiarowane koła znacznie zmniejszają zużycie paliwa, minimalizują ugniatanie gleby, a przede wszystkim umożliwiają wjazd na łąkę lub pole w niesprzyjających warunkach terenowych. Wszystkie wozy produkcji Meyer-Lohne (producent Rekordii) wyposażane są w system automatycznej regulacji ciśnienia hamowania ALB, co zwiększa żywotność opon, zwłaszcza w transporcie.
Dzięki przegubowemu mostowi napędowemu Boogie SB i w połączeniu z kołami 30,5" wozy asenizacyjne JUMBO Line Plus zapewniają bezpieczną i przyjazną dla gleby pracę na stoku. Cechą szczególną tych wozów asenizacyjnych jest zmienne zwiększanie obciążenia dyszla pociągowego z tyłu ciągnika - możliwe dzięki hydraulicznie przesuwanemu zespołowi osiowemu. Zwłaszcza na obszarach bagnistych i raczej wilgotnych, wozy asenizacyjne rozprowadzają gnojowicę przy minimalnym nacisku na podłoże i najlepszym rozłożeniu obciążenia.
Zastosowanie beczkowozów
W swojej długiej historii beczkowozy służyły człowiekowi w wielu działalnościach. Dziś z niektórych miejsc zostały wyparte przez bardziej wydajne technologie, ale wciąż pełnią bardzo ważną rolę w gospodarstwach rolnych i przy opróżnianiu szamb. Nie są to jednak ich jedyne zastosowania.
- Beczkowozy do szamba: W miejscach, gdzie brak jest dostępu do kanalizacji, wyspecjalizowane wozy asenizacyjne, popularnie nazywane „szambowozami”, służą do opróżniania szamb.
- Beczkowozy asenizacyjne dla gospodarstwa rolnego: Są kluczowe do transportu i rozrzucania gnojówki na polach, służąc do nawożenia i użyźniania gruntów. Mogą wprowadzać gnojówkę bezpośrednio w głąb gleby za pomocą agregatu lub dystrybuować nawóz na odległość kilkunastu metrów za pomocą urządzeń rozbryzgowych. Niektórzy rolnicy wykorzystują je również jako mobilne poidło dla bydła na pastwiskach.
- Beczkowozy do transportu wody pitnej: Współcześnie dostarczają wodę pitną w sytuacjach kryzysowych, np. po powodziach, kontynuując swoją pierwotną funkcję z czasów przed budową wodociągów.
- Beczkowozy do gaszenia pożarów: Przed rozwojem motoryzacji beczkowozy w zaprzęgu konnym były stałym wyposażeniem strażaków. Dziś rzadko służą do dogaszania ognia, np. na polu lub w lesie.
Giganci w branży: Największe beczkowozy
W poszukiwaniu największych beczkowozów na świecie natrafiamy na imponujące konstrukcje, które przekraczają standardowe rozmiary i możliwości, odpowiadając na specyficzne potrzeby intensywnego rolnictwa i gospodarki komunalnej.

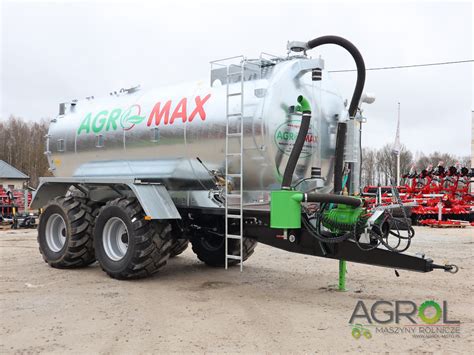

Agro-Max: Potężne przyczepy rolnicze o pojemności 30 000 litrów
Na stoisku firmy Agro-Max spod Żuromina podczas targów Agro Show zaprezentowano potężny wóz asenizacyjny o pojemności 30 tys. litrów. Ten model, będący topowym produktem w ofercie firmy, robił ogromne wrażenie na zwiedzających. Jest zawieszony na tridemie i wyposażony w ogumienie 750 / 50 / 30,5 cala. Dodatkowo posiada hydraulicznie resorowany zaczep, stację dokującą do przepompowywania gnojowicy z tyłu oraz podwójny rozlewacz, wszystko sterowane z panelu operatora. Do obsługi tej maszyny, wymagającej wielu wyjść hydraulicznych, zastosowano blok elektrozaworów.
Meprozet i A!W Forged: Samochodowe beczkowozy powyżej 40 000 litrów
Firmy Meprozet i A!W Forged nawiązały współpracę, aby sprostać rosnącemu zapotrzebowaniu na zabudowy beczkowozów na podwoziach samochodowych, głównie w sektorze komunalnym. Ich projekty koncentrują się na tworzeniu pojazdów na specjalne zamówienie klienta, bazując zarówno na nowych, jak i używanych podwoziach. Chociaż zabudowa, czyli beczka i osprzęt (pompy, inne elementy), zawsze są nowe. Meprozet specjalizuje się w beczkach od wielu lat, a A!W Forged dostarcza i adaptuje podwozia samochodowe, z których największy wóz, jaki powstał na podwoziu samochodowym w Meprozecie, miał pojemność ponad 40 tys. litrów.
Jako przykład możliwości zaprezentowano na targach Agro Show samochód z beczką o pojemności 20 tys. litrów, bazujący na używanym podwoziu Mercedesa Actros z 2010 roku. Pojazd ten wyposażono w kompresor Jurop RV-520 do pracy wydłużonej oraz zbiornik przelewowy, a jego 12-litrowy silnik V6 o mocy 320 KM świetnie radzi sobie z zestawem. Tylna oś jest skrętna i podwieszana. Tego typu maszyny, choć mają ograniczony udział w bezpośrednim rolnictwie, mogą dowozić gnojowicę lub inne nawozy naturalne na pole, gdzie pracuje już typowy wóz asenizacyjny.
Inne znaczące modele i innowacje

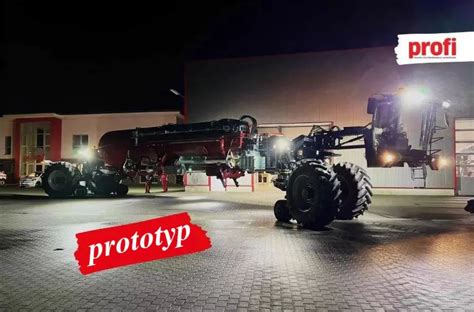

- Nexat: Ogromny nośnik narzędzi Nexat znajdzie kolejne zastosowanie jako beczkowóz. Przesłane zdjęcie przedstawia go z nabudowanym zbiornikiem do gnojowicy. Wymiary beczki i jej pojemność z pewnością przekraczają 30 m3, co czyni go jednym z największych rozwiązań tego typu.
- Spawex: Firma Spawex, renomowany producent maszyn rolniczych, oferuje wóz asenizacyjny WA-22 000, przeznaczony do transportu gnojowicy i mieszanin wody z obornikiem. Jest to kolejny przykład bardzo dużej maszyny o pojemności 22 000 litrów.
- JUMBO Line Plus: Przekonują bezpieczną i przyjazną dla gleby pracą na stoku, dzięki przegubowemu mostowi napędowemu Boogie SB i kołom 30,5". Posiadają również hydraulicznie przesuwany zespół osiowy, który umożliwia zmienne zwiększanie obciążenia dyszla pociągowego.
- Maxx Line: Wozy asenizacyjne Maxx Line wyróżniają się wytrzymałą konstrukcją i szeroką gamą różnych rozmiarów zbiorników, dostosowanych do profesjonalnego użytku. Maxx Line Plus dodatkowo przekonuje standardowym ogumieniem o dużym rozmiarze, zapewniając maksymalny komfort jazdy i optymalną ochronę gleby przed ubiciem.
- Alpha Line: Model Alpha Line został specjalnie zaprojektowany do profesjonalnego i intensywnego użytkowania. Ma bogate wyposażenie podstawowe i może być wyposażony w bardzo nowoczesne i sprytne detale techniczne, co pozwala na optymalizację pracy nawet z największymi ładunkami.
Specjalistyczne akcesoria dla efektywności
Oprócz podstawowych elementów beczkowozu wyróżniamy również akcesoria, które pełnią istotną rolę w jego sprawnym i bezpiecznym działaniu, szczególnie w przypadku maszyn o dużej pojemności i intensywnej eksploatacji.
Węże: Wytrzymałość i elastyczność
Wybór odpowiedniego węża jest kluczowy, ponieważ węże asenizacyjne do beczkowozów służą do tłoczenia różnych cieczy, często skażonych. Powinny być wykonane z PVC lub gumy, przy czym te pierwsze są popularniejsze ze względu na mniejszą wagę. Kluczowe parametry to elastyczność i grubość ścianki, które zwiększają wytrzymałość i wygodę pracy. Wąż do szamba/beczkowozu powinien również cechować się odpowiednio wysoką odpornością na podciśnienie, aby zapobiec jego załamaniu się do wewnątrz. Długość i struktura (gładka lub falowana) zależą od indywidualnych potrzeb.
Zawory: Bezpieczeństwo i kontrola
Wydajna i bezpieczna praca wozów asenizacyjnych nie obędzie się bez odpowiednich zabezpieczeń, do których zaliczają się zawory. Dzielimy je na trzy rodzaje:
- Podciśnieniowe: Zapobiegają zassaniu, czyli zapadnięciu się zbiornika do wewnątrz.
- Nadciśnieniowe: Chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
- Odcinające/syfonowe: Zmniejszają ryzyko przelania pompy.
Przy doborze zaworów pod- i nadciśnieniowych ważne są średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. W przypadku zaworu odcinającego liczy się przede wszystkim średnica, aby pasował do węża. Niezależnie od typu, wszystkie zawory powinny być wykonane z wytrzymałych i odpornych na korozję materiałów.
Złącza: Dopasowanie i trwałość
Złącza do beczkowozu, podobnie jak wtyczki i gniazdka, dzielą się na męskie i żeńskie. Rozróżniamy je również na te, które trafiają do węża, oraz te będące na stałe przykręcone do wozu asenizacyjnego. Oprócz podstawowych, prostych złączy, na rynku znajdziesz również takie wyprofilowane pod różnymi kątami (najczęściej 45 lub 90 stopni), a także wersje służące do rozpylania. Przy doborze odpowiednich złączy kieruj się przede wszystkim rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która jest bardzo wytrzymała, ale powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie). Rzadziej pojawiają się złącza z tworzywa sztucznego.
