W ciągnikach Zetor, a zwłaszcza w popularnych modelach takich jak 7211, prawidłowe działanie obrotomierza i licznika motogodzin (Mth) jest kluczowe dla monitorowania pracy maszyny. System ten często opiera się na prądniczce, która generuje sygnały dla obu tych wskaźników.
Prądniczka - serce systemu pomiarowego
W dyskusjach na temat podłączenia obrotomierza w ciągniku Zetor, zwłaszcza w kontekście modelu 7211, użytkownicy wymieniają informacje na temat prądniczki. Jest ona kluczowym elementem w systemie pomiaru obrotów i motogodzin. Podano, że prądniczka jest dwuobwodowa, z przewodami do obrotomierza i licznika. W przypadku uszkodzenia prądniczki, sugerowano jej wymianę lub naprawę. Rozważano również możliwość podłączenia obrotomierza bez prądniczki, co jednak nie jest zalecane ze względu na potencjalne problemy z precyzją wskazań.
Problemy z prądniczką w Zetor 5340
W przypadku ciągnika Zetor 5340, pojawił się problem z licznikiem Mth, podczas gdy obrotomierz działał prawidłowo. Prądniczka w tym modelu okazała się być tylko dwupinowa (masa i M), natomiast licznik miał cztery piny (30, 31, M, SZ). Po sprawdzeniu wtyczki do licznika okazało się, że są w niej tylko trzy piny, a czwarty brakował. W takiej sytuacji sugerowano, że powinna być prądniczka trzypinowa z dodatkową wiązką SZ do licznika, co potwierdzały znalezione schematy. Nie znaleziono też odpiętej wiązki, która mogłaby zasilać licznik Mth z innego źródła.

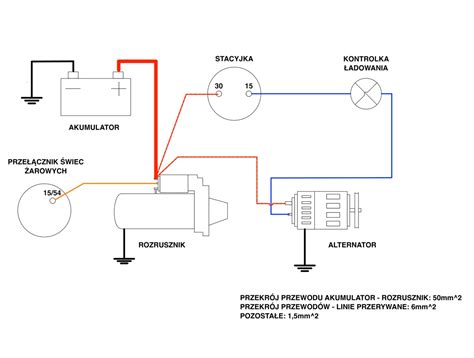

Schematy instalacji elektrycznej dla ciągników Zetor
Dla wielu użytkowników ciągników Zetor, dostęp do schematów instalacji elektrycznej jest nieoceniony. Udostępniane są schematy dla szerokiej gamy modeli, w tym:
- Zetor 5211
- Zetor 6211
- Zetor 7211
- Zetor 5245
- Zetor 6245
- Zetor 7245
- Zetor 7711
- Zetor 7745
Materiały te są bardzo pomocne przy rozwiązywaniu problemów z elektryką, odbudowywaniu instalacji czy weryfikacji połączeń.
Zetor 7211Usterki instalacji elektrycznej i pulpitu
Rozwiązywanie typowych problemów elektrycznych
Problemy z licznikiem Mth i wskaźnikiem temperatury
W Zetorze 7211 często pojawiają się problemy, gdy licznik Mth po włączeniu świateł postojowych skacze na maksymalną wartość, a podobna sytuacja występuje z zegarem temperatury. W takich przypadkach najczęstszą przyczyną jest kiepska masa. Ważne jest, aby masa miała napięcie 0.0 V, co zapewnia prawidłowe działanie wszystkich podłączonych do niej elementów.
Problemy z przekaźnikami i oświetleniem
W Zetorze 7711 użytkownicy zgłaszają problemy z połączeniem przewodów do przekaźników, które znajdują się w podsufitce. Przekaźniki te zazwyczaj są 12V 30A. Kluczowe jest prawidłowe podłączenie białego kabla, który idzie w dach i zasila prawy górny halogen. Po przełączeniu włącznika maska/dach powinien być na nim prąd. W przypadku problemów z ładowaniem, sugeruje się wymianę regulatora napięcia.
Podłączenie przedniej wycieraczki
Prawidłowe podłączenie przedniej wycieraczki, która zazwyczaj posiada dwa biegi, jest kolejnym typowym zagadnieniem. Zgodnie ze schematami instalacji, należy upewnić się, że wszystkie przewody są podłączone do odpowiednich pinów, aby zapewnić funkcjonalność obu prędkości wycieraczki.
Użytkownicy, którzy napotykają na problemy z elektryką w ciągnikach Zetor, są zachęcani do sprawdzenia połączeń masy oraz wymiany regulatora napięcia w przypadku problemów z ładowaniem. Dzielenie się schematami i doświadczeniami jest kluczowe dla szybkiego i efektywnego rozwiązywania problemów.
