Napinacz paska w ciągniku i maszynach samoróbkach – kompleksowy przewodnik

Napinacz paska to jeden z tych elementów, o których często zapomina się aż do momentu awarii. Jego prawidłowe działanie jest kluczowe dla funkcjonowania wielu podzespołów w ciągniku, samochodzie czy maszynach typu SAM. Zużyty napinacz może prowadzić do irytujących pisków, poważniejszych problemów, takich jak rozładowany akumulator, przegrzewanie się silnika, a nawet nagłego unieruchomienia pojazdu, jeśli pasek całkowicie spadnie.

Czym jest i jak działa napinacz paska?

Napinacz paska to urządzenie sprężynowe, które utrzymuje odpowiednie napięcie paska wielorowkowego (inaczej klinowego) lub napędowego podczas pracy silnika. Prawidłowe napięcie paska jest niezbędne do napędzania akcesoriów, takich jak:

• alternator,
• pompa wody,
• pompa wspomagania kierownicy,
• sprężarka klimatyzacji.

Napinacz jest zaprojektowany tak, aby radzić sobie ze stałymi wibracjami, cyklami cieplnymi i naturalnym rozciąganiem paska w czasie. Jego zadaniem jest ciągłe dostosowywanie napięcia, aby utrzymać odpowiedni nacisk na pasek, gdy ten rozciąga się i przesuwa podczas pracy silnika. Sercem działania napinacza jest wewnętrzna sprężyna. Większość nowoczesnych napinaczy zawiera również wbudowane tłumienie, które może być realizowane przez materiał cierny lub tłumik hydrauliczny, w zależności od konstrukcji.

Rodzaje napinaczy pasków

Istnieje kluczowa różnica między automatycznymi a starszymi, manualnymi systemami napinania pasków:

• Automatyczne napinacze: Większość samochodów i lekkich ciężarówek produkowanych od połowy lat 90. XX wieku wykorzystuje automatyczne napinacze pasków. Są one sprężynowe i samoregulujące, nie wymagając ręcznej interwencji. Ciągle dostosowują się, aby kompensować rozciąganie paska.
• Manualne napinacze: Starsze pojazdy i niektóre konstrukcje o wysokiej wydajności używają manualnych wsporników napinających. Wymagają one fizycznego dostosowania napięcia poprzez przesunięcie akcesorium lub wspornika, a następnie zablokowanie go w odpowiedniej pozycji.

Przykładem może być Ford F-150 z 2015 roku z silnikiem 3.5L V6, który wykorzystuje automatyczny napinacz paska klinowego do napędzania alternatora, pompy wody, sprężarki klimatyzacji i pompy wspomagania kierownicy.

Objawy i przyczyny zużycia napinacza paska

Zużycie paska i napinacza często objawia się hałasem, słabą wydajnością akcesoriów lub widocznymi uszkodzeniami pod maską. Jeśli po zainstalowaniu nowego paska nadal słychać piski, problemem często jest napinacz lub koło pasowe.

Najczęstsze objawy uszkodzonego napinacza paska wielorowkowego:

• Nietypowe dźwięki: Najczęściej zauważany objaw to grzechotanie lub pisk z okolic napinacza, wynikające ze ślizgania się paska przy niewłaściwym napięciu.
• Problemy z układami napędzanymi paskiem: Szybsze rozładowywanie akumulatora (alternator), problemy z chłodzeniem (pompa wody) lub utrata wspomagania kierownicy (pompa wspomagania) mogą świadczyć o uszkodzeniu napinacza.
• Nagrzewanie się paska: Pasek ślizga się po rolkach, co powoduje tarcie i nagrzewanie się gumy.
• Widoczne drgania: Napinacz nie dociska paska równomiernie, co prowadzi do jego wibracji.

Objawy uszkodzonej rolki paska klinowego:

Wiele objawów zużytej rolki pokrywa się z objawami uszkodzonego napinacza, ale można wyróżnić kilka specyficznych:

• Stuknięcia podczas pracy silnika: Zużycie lub uszkodzenie łożyska sprawia, że rolka nie obraca się płynnie i słychać charakterystyczny dźwięk.
• Widoczny luz rolki: Luzy w mocowaniu rolki lub zużycie łożyska skutkują poruszaniem się rolki w osi.
• Zużycie paska: Przetarcia, pęknięcia oraz pogłębiające się rowki.
• Nietypowe odgłosy zależne od prędkości: Mogą generować dźwięki wysokiego tonu przy niskich obrotach i niskiego przy wysokich, co wynika z łożysk i drgań.

Przyczyny zerwania paska klinowego:

• Naturalne zużycie: Paski, choć wykonane z wytrzymałego EPDM, ulegają zużyciu z czasem.
• Uszkodzenie napinacza: Niewłaściwe napięcie paska (zbyt słabe lub zbyt mocne) prowadzi do jego ślizgania się, przegrzewania i szybszego zużycia lub pęknięcia.
• Niewspółosiowość kół pasowych: Pasek pracuje pod kątem, co skutkuje szybszym jego ścieraniem.
• Błędy montażowe: Krzywo założony pasek ściera się bokami i szybko ulega zerwaniu.
• Nieszczelność i zanieczyszczenia: Wycieki oleju silnikowego lub płynu chłodniczego zanieczyszczają pasek, powodując pęcznienie gumy i jej szybsze rozerwanie.
• Ciała obce: Kamień, kawałek plastiku lub inny element dostający się między pasek a rolkę/koło pasowe może natychmiast zerwać pasek.

Konsekwencje jazdy z uszkodzonym napinaczem

Skutki jazdy z uszkodzonym napinaczem mogą mieć różny stopień powagi:

• Problemy z ładowaniem akumulatora: Jeśli alternator jest napędzany paskiem, jego uszkodzenie może skutkować problemami z ładowaniem, kontrolką akumulatora i trudnościami z odpalaniem.
• Utrata wspomagania kierownicy: Kierownica może chodzić znacznie ciężej, co jest szczególnie niebezpieczne podczas jazdy.
• Przegrzanie silnika: W niektórych silnikach pasek napędza pompę wody, co utrudnia obieg płynu chłodniczego i może prowadzić do zatarcia silnika.
• Przyspieszone zużycie innych elementów: Drgania paska przenoszą się na alternator, pompę wspomagania czy rolki, niszcząc je.
• Problemy z klimatyzacją: Pasek często napędza sprężarkę klimatyzacji, przez co w wyniku jego awarii klimatyzacja przestaje chłodzić.
• Zerwanie rozrządu: W niektórych silnikach (np. 1.6 HDi) pasek klinowy znajduje się w pobliżu obudowy rozrządu, przez co podczas jego zerwania może dojść do uszkodzenia, a nawet zerwania rozrządu.

Należy traktować hałas napinacza jako pilną potrzebę naprawy, ponieważ głośny lub drgający napinacz może szybko prowadzić do poślizgu lub utraty paska.

Wymiana i konserwacja napinacza paska

Napinacze pasków zużywają się z czasem z powodu ciepła, obciążenia i wibracji silnika. Wewnętrzna sprężyna może osłabnąć po przejechaniu 80 000-120 000 mil (około 130 000-190 000 km), w zależności od warunków jazdy i konstrukcji silnika. Uszkodzone łożyska kół pasowych generują szlifujące lub dudniące dźwięki, a także mogą powodować niewspółosiowość, która przedwcześnie niszczy paski. Wycieki oleju lub płynu chłodniczego na napinacz mogą wypłukać smar, uszkodzić tuleje i znacznie przyspieszyć awarię.

Kiedy wymieniać napinacz?

• Wraz z paskiem: Jeśli wymieniasz pasek o dużym przebiegu (powyżej 90 000 mil / 145 000 km), wymień napinacz w tym samym czasie. Zapobiegniesz powtarzaniu pracy i przedwczesnemu zużyciu nowego paska.
• Przy powtarzających się awariach paska: Jeśli wymieniasz paski wielokrotnie w krótkim czasie (np. dwa lub trzy paski w ciągu roku), nie obwiniaj tylko paska.
• Na podstawie inspekcji: Badanie wzrokowe jest bardziej niezawodne niż sam przebieg. Regularne kontrole pomagają zapobiegać nagłym awariom paska lub napinacza. Delikatnie obracaj dostępne koła pasowe ręcznie, szukając szorstkości, luzów lub hałasu.
• Zanieczyszczenia: Olej z pokryw zaworów lub płyn chłodniczy z węży może kapać na pasek i napinacz, znacznie skracając ich żywotność.

Jak dobrać właściwy napinacz?

Napinacz musi pasować dokładnie do roku, marki, modelu, pojemności silnika, a czasem nawet kodu VIN Twojego pojazdu. Podczas zakupów zamienników użyj szczegółów swojego pojazdu, aby wyszukać odpowiednie pozycje w katalogu. Na przykład, wpisanie „2018 Toyota Camry 2.5L I4” da Ci konkretne opcje. Ważny jest również materiał i jakość - wybieraj renomowane części zamienne lub oryginalne (OE-grade) z trwałymi sprężynami i uszczelnionymi łożyskami.

Część silnika do ciągnika / kombajnu nr kat. 534066510 to przykład napinacza paska wielorowkowego, którego oryginalna jakość i precyzyjne wymiary zapewniają niezawodną pracę układu napędowego. Pasuje bez modyfikacji, jest wykonany z żeliwa lub stali i odporny na ciepło i ciśnienie. Wskazówki remontowe sugerują zlecanie remontu silnika autoryzowanemu serwisowi i stosowanie oryginalnych uszczelek.

Koszt wymiany napinacza paska klinowego

Koszt wymiany napinacza paska klinowego wynosi zwykle 300-600 zł. Na tę cenę składa się cena części wynosząca 100-200 zł (za pasek + napinacz) oraz cena robocizny, którą szacuje się na 200-300 zł. Zaleca się jednoczesną wymianę paska i napinacza, ponieważ ich żywotność jest podobna, a najwięcej czasu w warsztacie zajmuje demontaż i montaż. Podane ceny są szacunkowe i będą zależeć od wyboru producenta części, stawek warsztatu, modelu pojazdu oraz lokalizacji serwisu.

Napinacz paska w maszynach typu SAM

W przypadku maszyn SAM (samoróbek), takich jak przerabiane traktorki koszące, problem z napinaczeniem paska jest częsty. Użytkownicy zgłaszają problemy z zerwanymi paskami, ich luzem lub nadmiernym napięciem, prowadzącym do przegrzewania się i zapachu spalenizny. Często pojawiają się pytania o prawidłowe poprowadzenie paska po kołach pasowych, brakujące sprężyny napinacza lub uszkodzone trzpienie.

Dyskusje użytkowników wskazują na następujące potencjalne rozwiązania problemów z napinaczem w SAM-ach:

• Prawidłowe dopasowanie paska: Upewnienie się, że zakupiony pasek ma odpowiednią długość i szerokość. Paski do traktorków często mają pokrycie kevlarowe, ponieważ pracują w trudniejszych warunkach niż zwykłe paski klinowe.
• Sprawdzenie ustawienia napinacza: Napinacz nie zawsze musi być ustawiony równolegle do koła napędowego. Ważne jest, aby rolka dociskała pasek we właściwym kierunku. Jeśli napinacz odciąga pasek do góry, należy przerobić mocowanie tak, aby dociskał go w dół, zmieniając rolkę na gładką.
• Smarowanie i odblokowanie: W niektórych przypadkach wystarczy nasmarować napinacz (metalową blachę na sprężynie) i go rozruszać, szczególnie gdy objawem jest piszczenie i ślizganie paska.
• Dopasowanie kosiska i uchwytów: W traktorkach koszących ważne jest, aby kosisko (urządzenie do koszenia) było prawidłowo zamontowane i dopasowane do modelu, z odpowiednim rozmieszczeniem uchwytów.
• Remont napędu: W przypadku przeróbek maszyn, np. wymiany ręcznej pompy hydraulicznej na pompę dedykowaną do ciągnika, kluczowe jest zapewnienie odpowiedniego napięcia paska. Rozważane są rozwiązania takie jak zwiększenie napięcia paska, zastosowanie większego koła pasowego na pompie lub użycie dwóch pasków o większej szerokości (np. 17 mm).
• Zwiększenie obciążenia dla silnika: Napędzana pompa, szczególnie hydrauliczna, może stanowić duże obciążenie dla silnika. Zmniejszenie obrotów pompy i napędzanie jej przez przystawkę na dwa paski może pozwolić na ciągłą pracę pompy bez nadmiernego obciążania silnika.

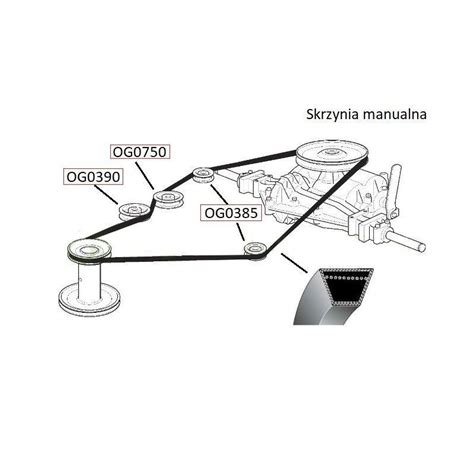

W przypadku samodzielnych napraw maszyn, takich jak traktorki, niezwykle ważne jest posiadanie dokładnych schematów i zdjęć, aby prawidłowo zamontować paski i napinacze, szczególnie gdy części są rozłożone lub brakuje oryginalnych elementów, jak sprężyny. Często problemem okazuje się niewłaściwy montaż paska lub uszkodzony element napinacza, który został pominięty podczas składania maszyny.
