Układ elektryczny miniciągnika jest kluczowy dla jego prawidłowego funkcjonowania. Odpowiada za ładowanie akumulatora i zasilanie wszystkich systemów elektrycznych, od zapłonu po oświetlenie. Uszkodzone lub zużyte elementy mogą prowadzić do rozładowania akumulatora, migotania świateł, a nawet całkowitego braku prądu. W traktorkach, takich jak Yanmar F215, często spotyka się prądnice prądu przemiennego (tzw. "dynamo" lub "prądniczka"), które wymagają specyficznego podejścia do diagnostyki i naprawy, zwłaszcza w kontekście regulatora napięcia.
Diagnostyka problemów z ładowaniem w Yanmar F215
W przypadku problemów z układem ładowania w silniku Yanmar, zamontowanym w traktorku F215, użytkownik często boryka się z brakiem ładowania lub ciągłym świeceniem się kontrolki ładowania. Wskazuje to na możliwą usterkę regulatora napięcia lub samej prądnicy.
Błędne i prawidłowe metody testowania
Jednym z najczęstszych błędów diagnostycznych jest próba testowania układu ładowania poprzez odłączenie klemy plusowej akumulatora podczas pracy silnika. Ten test jest szkodliwy i może doprowadzić do uszkodzenia układów elektronicznych. Prawidłowa diagnostyka wymaga zastosowania miernika i sprawdzenia konkretnych parametrów.
Zamiast tego, należy:
- Odłączyć regulator i zmierzyć napięcie na wyjściu z prądnicy (alternatora) bez obciążenia. Powinno to być napięcie przemienne (AC), w granicach kilkudziesięciu wolt, w zależności od obrotów. Prądniczka w Yanmar F215, jeśli jest sprawna, wytwarza napięcie około 18 V AC na wolnych obrotach, które może wzrosnąć do 10-40 V.
- Sprawdzić połączenia i naciąg paska, a także bezpieczniki.
- Zmierzanie jasności świateł wraz ze zmianą obrotów to szybki, choć nieprecyzyjny sposób na wstępne określenie, czy ładowanie w ogóle występuje.
Regulator napięcia: Funkcja i dobór
Regulator napięcia jest kluczowym elementem, który przetwarza zmienne napięcie z prądnicy na stabilne napięcie stałe (DC) potrzebne do ładowania akumulatora i zasilania układów. Regulator składa się zazwyczaj z mostka prostowniczego i elementów stabilizujących, takich jak diody Zenera i tyrystory, które utrzymują napięcie w granicach 12-14 V DC.
Specyfika regulatora w Yanmar F215

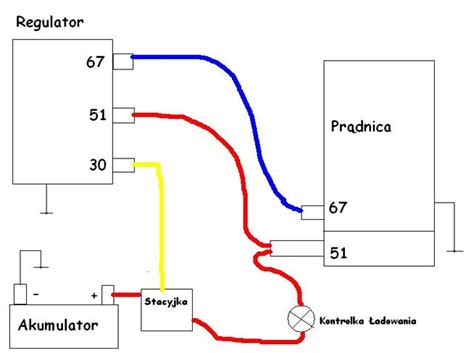

Regulator w traktorku Yanmar F215 bywa trudny do zidentyfikowania, ponieważ często nie ma na nim żadnych oznaczeń. W jednym z przypadków, opisany regulator miał 5 wyprowadzeń (pinów): dwa z prądnicy, plus stały, plus po stacyjce, masa (minus) i wyjście na kontrolkę. Układ ładowania w Yanmarze FX, pokrewny F215, często wykorzystuje regulator, gdzie po stronie dodatniej wykrywane są diody, a sposób włączenia tyrystorów jest dość nowatorski.
Ryzyko niewłaściwego doboru regulatora
Istnieje pokusa, by zastosować regulator od motocykla, zwłaszcza chińskiego, który pasuje do złącza i ma 5 pinów. Jednak jest to ryzykowna praktyka. Przykładem jest regulator z chińskiego motorka, który "niby ładował", ale po dwóch godzinach spalił się. Wynika to z faktu, że akumulator w traktorku (ok. 60 Ah) ma znacznie większą pojemność niż w motocyklu (max. 10 Ah), co może prowadzić do przeciążenia i uszkodzenia regulatora. Co więcej, niektóre regulatory motocyklowe to regulatory stratne, które nie nadają się do tego typu prądnic, gdyż mogą doprowadzić do spalenia uzwojenia prądnicy i samego regulatora napięcia.
Jak sprawdzić alternator przy użyciu wiertarki.
Zastępowanie regulatora
Jeśli oryginalny regulator jest niedostępny lub uszkodzony, można poszukać zamienników. Regulatory o podobnym działaniu można znaleźć w:
- quadach,
- kosiarkach samojezdnych.
Zagadka kontrolki ładowania/elektrolitu
Częstym źródłem pomyłek w Yanmar F215 jest interpretacja kontrolki na desce rozdzielczej. Użytkownicy często zakładają, że kontrolka z symbolem akumulatora oznacza problem z ładowaniem. Jednakże, jak się okazało, w wielu japońskich maszynach, szczególnie z lat 80., tego typu kontrolka (np. z symbolem akumulatora, niskiego stanu elektrolitu i "krzaczkami") może w rzeczywistości informować o niskim poziomie elektrolitu w akumulatorze, a nie o ładowaniu (które w JPN często symbolizuje "piorun").
Działanie czujnika elektrolitu
Kontrolka poziomu elektrolitu może świecić się non stop, nawet podczas pracy silnika, jeśli poziom jest niski lub czujnik jest uszkodzony. Czujniki te to często sondy grafitowe w akumulatorze lub czujniki kontaktronowe (pływak z magnesem), podobne do tych w zbiorniczkach płynu chłodniczego. Jeśli czujnika już nie ma (został odcięty) lub jest uszkodzony, a jego przewody wiszą swobodnie, kontrolka będzie świecić. Aby ją wyłączyć, przewody czujnika powinny zostać zwarte.
Warto zwrócić uwagę, że w traktorkach Yanmar konstrukcja bywa dopracowana i zawiera rozwiązania, które nie są powszechne nawet w samochodach czy motocyklach, jak właśnie wspomniany czujnik poziomu elektrolitu.
Wskazówki naprawcze i konserwacyjne
- Sprawdzenie "cienkiego przewodu": Jeśli masz alternator (lub prądnicę z wyprowadzeniem na kontrolkę), cienki przewód od niego odpowiada za kontrolkę ładowania. Przerwanie obwodu lub zaśniedziałe styki mogą sprawić, że ładowanie będzie działać, ale kontrolka będzie się świeciła.
- Czyszczenie styków elektrycznych: Wiele problemów z układem elektrycznym, w tym z ładowaniem i działaniem odbiorników, może wynikać z brudnych lub zaśniedziałych połączeń. Użycie preparatu do styków elektrycznych może rozwiązać problem.
- Kontrola akumulatora: Upewnij się, że akumulator nie jest uszkodzony i jego parametry są odpowiednie dla traktorka.
- Sposób gaszenia silnika: Silnik należy gasić poprzez wyciągnięcie dźwigni "stop" lub gazem ręcznym. Unikanie gaszenia dźwignią do dekompresji zapobiega uszkodzeniu zaworów lub gniazd.
