Naprawa Sworzni w Koparko-Ładowarkach JCB – Kompleksowy Poradnik

Prawidłowe funkcjonowanie maszyn budowlanych, takich jak koparko-ładowarki JCB, w dużej mierze zależy od stanu ich elementów ruchomych. Sworznie i tuleje stanowią kluczowe połączenia przegubowe w ramionach, łyżkach, wysuwach i zawieszeniach, odpowiadając za precyzję i bezpieczeństwo pracy. Ich zużycie, często określane jako "luz roboczy", to podstępny wróg każdej maszyny, prowadzący do poważnych awarii i kosztownych napraw.

Funkcja i znaczenie sworznia blokady wysięgnika

Sworzeń blokady wysięgnika (transportowej), na przykład marki AZERI PARTS, jest krytycznym elementem bezpieczeństwa w koparko-ładowarkach JCB. Jego główną funkcją jest mechaniczne ryglowanie tylnego ramienia kopiącego w pozycji pionowej podczas transportu maszyny.

Rady techniczne dotyczące sworznia blokady

• Bezpieczeństwo transportu: Nigdy nie należy poruszać się maszyną po drogach publicznych bez fizycznie włożonego sworznia blokady. Opieranie bezpieczeństwa wyłącznie na zamkach hydraulicznych stanowi ogromne ryzyko, ponieważ nagłe pęknięcie węża hydraulicznego może doprowadzić do natychmiastowego opadnięcia wielotonowego ramienia na jezdnię, stwarzając zagrożenie katastrofy w ruchu lądowym.
• Praca na budowie: Zawsze należy pamiętać, aby wyciągnąć sworzeń blokady przed rozpoczęciem pracy na budowie.

Budowa i demontaż sworznia blokady

W przypadku problemów ze sworzniem blokady, często okazuje się, że od wewnątrz znajduje się śruba blokująca, a od zewnątrz w sworzniu powinien być otwór gwintowany do jego wyciągania. Niestety, doświadczenia mechaników pokazują, że sworzeń często bywa tak zapieczony, że standardowe metody okazują się nieskuteczne.

W skrajnych przypadkach, gdy sworzeń jest mocno zapieczony, konieczne może być rozcinanie ramy maszyny palnikiem w pobliżu śruby blokującej i jej poszerzanie. Następnie wierci się i gwintuje otwór, używając specjalnego narzędzia typu "ściągacz-pobijak". Mimo to, często dochodzi do urwania szpilek ściągacza na każdy centymetr wysuwu sworznia. Wypalanie sworznia jest ryzykowne, ponieważ może doprowadzić do uszkodzenia konstrukcji maszyny.

Zrozumienie luzów roboczych i ich konsekwencji

Każdy operator koparki, minikoparki czy koparko-ładowarki JCB 3CX zna uczucie opóźnionej reakcji łyżki i "dzwonienia" ramienia. To "luz roboczy" - nie tylko kwestia komfortu i precyzji, ale choroba niszcząca maszynę od środka. Każdy milimetr luzu na sworzniu przekształca płynny ruch w potężne uderzenie udarowe, które uszkadza tuleje, wybija gniazda w ramieniu, a nawet może prowadzić do pęknięć konstrukcji.

Budowa typowego połączenia przegubowego

Aby zrozumieć, skąd biorą się luzy, należy poznać skład typowego połączenia przegubowego w maszynach budowlanych (np. CAT, Volvo, Komatsu):

1. Gniazdo (Otwór): Otwór wywiercony w konstrukcji maszyny - w ramieniu, wysięgniku, "koniku" koparko-ładowarki czy w "uszach" łyżki.
2. Tuleja (Bushing): Precyzyjnie wykonana, wymienna "panewka" wciskana na prasie w gniazdo. To właściwy element zużywalny.
3. Sworzeń (Pin): Stalowy "wałek" lub "oś", która przechodzi przez tuleje i łączy dwa elementy (np. ramię z siłownikiem).

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Całe tarcie odbywa się na linii sworzeń-tuleja.

Przyczyny powstawania luzów

Luz powstaje, gdy między sworzniem a tuleją pojawia się wolna przestrzeń. Główne przyczyny to:

• Brak smarowania: To przyczyna 90% awarii. Brak smaru oznacza tarcie metal-o-metal.
• Zanieczyszczenia: Brudny smar (np. wciśnięty z brudnej kalamitki) to mieszanka piasku i pyłu, która działa jak ścierniwo.

Mechanizm niszczenia maszyny przez luz

1. Pojawia się mały luz między sworzniem a tuleją.
2. Ten luz powoduje, że sworzeń zamiast się obracać, zaczyna uderzać w tuleję (ruch udarowy).
3. Uderzenia są przenoszone na tuleję, która zaczyna się poruszać i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), wykonane z miększej stali niż hartowana tuleja, zaczyna się odkształcać i powiększać, stając się owalne ("jajowate").
5. W tym momencie wymiana samego sworznia i tulei już nic nie da. Nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie zniszczona w ciągu kilku dni.

Diagnostyka luzów

Zanim zamówisz części, musisz precyzyjnie zlokalizować źródło problemu. Ustaw ramię maszyny w pozycji roboczej. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę), a obserwator nasłuchuje i patrzy, aby znaleźć, które konkretnie połączenie stuka.

Procedura lokalizacji luzu

1. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
2. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem, np. lekko zamykając i otwierając łyżkę.
3. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Ocena zużycia połączenia

Gdy już wiesz, które połączenie ma luz (np. między łyżką a ramieniem), musisz stwierdzić, co dokładnie się zużyło:

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Patrząc na połączenie, widzisz, że sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu. To idealna sytuacja.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Patrząc na połączenie, widzisz, że cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Wybór odpowiednich części zamiennych

Załóżmy, że diagnoza wykazała Scenariusz 1 - gniazda w ramieniu są w dobrym stanie, a zużyciu uległy tylko sworzeń i tuleje. To najlepsza możliwa sytuacja. Jednak teraz stajemy przed kluczową decyzją: jakie części zamontować?

Sworznie - typy i jakość

Sworzeń to wysokiej klasy komponent, którego właściwości decydują o trwałości naprawy.

• Tanie Zamienniki (Hartowane na wskroś): Wiele tanich sworzni jest hartowanych "na wskroś". Oznacza to, że cały sworzeń na całej swojej grubości ma jednakową, wysoką twardość. Taki sworzeń jest ekstremalnie kruchy i przy pierwszym mocniejszym uderzeniu może pęknąć.
• Sworznie Premium (Hartowane Indukcyjnie): Profesjonalne sworznie, takie jak te marki CORESPEX, przechodzą proces hartowania indukcyjnego. Za pomocą specjalnej cewki, powierzchnia sworznia jest błyskawicznie rozgrzewana do ekstremalnej temperatury i natychmiast chłodzona. Wynikiem jest:
  • Twarda Powierzchnia: Zapewnia doskonałą odporność na ścieranie.
  • Miękki, Ciągliwy Rdzeń: Wnętrze sworznia pozostaje elastyczne i ciągliwe, co chroni go przed pękaniem.

Tuleje - materiał i konstrukcja

Tuleja to element celowo zaprojektowany jako "ofiarny" - ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale jednocześnie musi być minimalnie "miększa" od sworznia. Gdyby tuleja była twardsza od sworznia, zniszczeniu uległby droższy sworzeń.

• Tuleje Stalowe vs. Brązowe: Tuleje stalowe hartowane to standard w 95% połączeń. Tuleje z brązu stosuje się w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej (np. wieniec obrotu).
• Rola Rowków Smarnych: Wnętrze tulei nie jest idealnie gładkie, ale posiada specjalne rowki (spiralne, siatkowe lub okrągłe), które służą do równomiernego rozprowadzania smaru.

Inne niezbędne elementy

• Uszczelnienia Sworzni: To "strażnicy" połączenia. Te małe, gumowe lub poliuretanowe pierścienie (często typu "simmering") mają dwa zadania: utrzymywać smar WEWNĄTRZ i nie wpuszczać brudu, piasku i wody DO ŚRODKA. Uszkodzone uszczelnienie to gwarancja, że nowy sworzeń i tuleja zostaną zniszczone przez zanieczyszczenia w ciągu kilkudziesięciu godzin. Zawsze używaj wysokiej jakości uszczelnień.
• Podkładki Dystansowe (Shims): To cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz roboczy (góra-dół) jest kasowany przez wymianę sworznia i tulei. Luz boczny (przesuwanie się ramienia na boki na sworzniu) jest równie groźny - powoduje on uderzenia boczne, niszczy uszczelnienia i prowadzi do pękania zabezpieczeń sworznia.
• Zabezpieczenia: (Segery, śruby, zawleczki). Zawsze używaj nowych zabezpieczeń.

Jak zmierzyć i zamówić części?

Aby zamówić właściwe części, musisz podać precyzyjne wymiary:

• Średnica sworznia: Zmierz średnicę w kilku miejscach, obracając suwmiarkę. Zużyty sworzeń będzie "owalny" - szukaj największego wymiaru. To on określa nominalną średnicę (np. 50 mm).
• Średnica wewnętrzna tulei: Mierzy się ją średnicówką. W praktyce, jeśli sworzeń ma 50 mm, tuleja będzie miała np. 50,2 mm.
• Średnica zewnętrzna tulei: Najważniejszy wymiar, decydujący o pasowaniu w gnieździe.

Należy pamiętać, że tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie. Między tuleją a sworzniem producenci maszyn stosują tolerancję, np. 0,2 mm, ale luz ten zmienia się po zamontowaniu do maszyny i w rzeczywistości jest mniejszy. Musi pozostać miejsce na cienką warstwę smaru otulającego sworzeń, bo inaczej szybko się zatrze.

Procedura wymiany sworzni i tulei (Scenariusz 1)

Załóżmy, że diagnostyka wykazała Scenariusz 1 (zużyte tylko sworznie i tuleje). Czas, jaki trzeba przeznaczyć na dokonanie wymiany, to około 2 dni robocze. Przed taką wymianą trzeba zaopatrzyć się wcześniej w części. Najlepiej jest wszystkie elementy kupić u jednego dostawcy, aby mieć pewność spasowania.

Demontaż

1. Zabezpiecz Element: Zdemontuj element z maszyny (np. ramię).
2. Usuń Sworzeń: Jeśli sworzeń jest zapieczony, nigdy nie uderzaj w niego bezpośrednio stalowym młotem! Uszkodzisz jego hartowaną powierzchnię. Użyj mosiężnego lub miedzianego pobijaka, który jest miększy.
3. Wyprasuj Tuleje: To najtrudniejszy etap. Tuleje są wciśnięte w gniazdo z pasowaniem ciasnym (na prasie). Jeśli tuleja jest ekstremalnie zapieczona, niektórzy mechanicy nacinają ją od środka spawarką. Skurcz materiału po ostygnięciu powoduje, że tuleja "puszcza" i można ją łatwiej wybić. Należy pamiętać o odłączeniu akumulatora przy użyciu spawarki.

Montaż nowych elementów

1. Inspekcja i Czyszczenie Gniazda: Po usunięciu starej tulei, dokładnie wyczyść gniazdo. Użyj drobnego papieru ściernego do usunięcia rdzy i nagaru.
2. Przygotowanie Tulei (Triki Warsztatowe): Aby ułatwić montaż, możesz schłodzić nową tuleję (np. w zamrażarce lub suchym lodem). Pod wpływem zimna metal lekko się skurczy. Jednocześnie możesz lekko podgrzać gniazdo palnikiem (tylko do ok. 100-150°C, aby nie uszkodzić struktury metalu). Tuleje, które należy wymienić, należy wcześniej przygotować obok miejsc montażu, aby ich potem nie szukać, bo gniazdo ostygnie i skurczy się, oraz żeby ich nie pomylić.

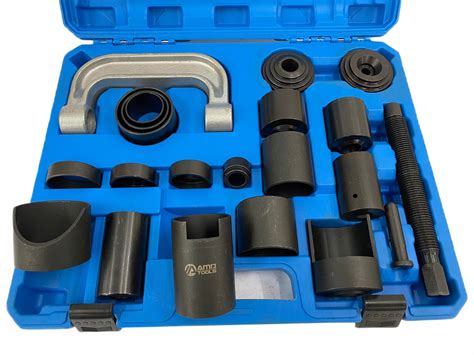

3. Wprasowanie Tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle. Jakiekolwiek przekoszenie spowoduje uszkodzenie tulei lub gniazda. Jeśli używasz metody spawania (wypalania) tulei, po odczekaniu ok. 30 sekund, niech materiał "ściągnie", wybij ją i natychmiast wbij w to rozgrzane miejsce wcześniej przygotowaną nową. Tulei nie wbijaj bezpośrednio młotkiem, aby się nie uszczerbiła, tylko pośrednio przez miękki metal.
4. Montaż Uszczelnień i Sworznia: Po ostygnięciu elementów, zamontuj nowe uszczelnienia. Nasmaruj obficie wnętrze tulei i sam sworzeń czystym smarem.
5. Montaż Podkładek Dystansowych.
6. Zabezpieczenie: Zamontuj nowe zabezpieczenia (śrubę, segera).

Szczegółowa wymiana tulei i sworzni konika w koparko-ładowarce

Wymiana otulejowania konika zaczyna się od dokładnego umycia maszyny, aby usunąć błoto i resztki smaru. Następnie maszynę ustawia się na twardym podłożu i opuszcza podpory, dodatkowo zabezpieczając podkładając pod ramę stojaki lub drewniane kloce. Później rozkłada się tylne ramię w maksymalnym rozwarciu, najlepiej z najszerszą łyżką dla stabilności.

1. Wybij sworzeń mocujący siłownik podnoszenia ramienia i cofnij tłoczysko całkowicie do tyłu.
2. Bezpośrednio pod tylnym rozdzielaczem ustaw płaskie pojemniki na olej, który wycieknie z odkręcanych przewodów hydraulicznych. Ten olej nie nadaje się do ponownego użycia.
3. Po odkręceniu węży hydraulicznych przeciągnij je przez konika, połóż na ramieniu i zabezpiecz.
4. Zaczep tylne ramię do suwnicy (zawiesia muszą mieć atest), wybij sworznie łączące ramię z konikiem i odsuń całe ramię koparko-ładowarki na bok, zabezpieczając przed wywróceniem się.
5. Wyjmij śrubę zabezpieczającą sworznie siłowników swingów i wybij je, następnie zdemontuj płytę mocującą te siłowniki, odkręć przewody hydrauliczne zasilające i wyjmij swingi.
6. Podwieś konika do suwnicy i zdemontuj dolny sworzeń. Ponieważ będą wymieniane sworznie na nowe, nakrętkę z niego tnij "kątówką" lub palnikiem zamiast próbować odkręcać. Po usunięciu nakrętki, wybij go dużym młotem (może być ciężko, bo jest zaciśnięty na stożku), następnie usuń górny sworzeń i odsuń konika.
7. Przed wymianą tulei usuń resztki smaru (nie czyść benzyną czy ropą, ponieważ tuleje będą wypalane palnikiem lub spawarką).

Montaż po wymianie konika

Po wymianie wszystkich tulei w saniach, koniku, siłownikach swingów oraz ramieniu koparki, przystępuje się do montażu, wymieniając wcześniej podkładki ślizgowe w saniach i koniku.

1. Zawiesić konika, zaczynając od górnego sworznia, którego tylko wkładamy.
2. Zamontować dolny sworzeń, wbijając go od spodu. Dodać nową podkładkę i nakrętkę, którą smaruje się klejem do gwintów i bardzo mocno dokręca kluczem nasadowym 65 z przedłużką ok 1.5m (około 400-600Nm).
3. Wrócić do górnego sworznia, podnieść go i ciasno wsunąć podkładki, które powodują, że konik nie "chodzi góra-dół".
4. Sprawdzić ruch konika na boki (powinien dawać jednakowy średni opór w całym swoim zakresie pracy).
5. Dopiero teraz zamontować siłowniki, nowe sworznie do nich i zabezpieczyć je nową śrubą.
6. Za pomocą suwnicy założyć ramię, zabezpieczyć sworzniami i podczepić siłownik podnoszenia ramienia.
7. W dalszej kolejności podpiąć przewody hydrauliczne, stosując nowe o-ringi i uzupełnić olej hydrauliczny.
8. Na koniec miejsca, w których wygrzewano tuleje, należy zamalować farbą dobraną odpowiednio do maszyny.

Regeneracja wybitych gniazd (Scenariusz 2)

To "czarny scenariusz", którego boi się każdy właściciel maszyny. Diagnostyka wykazała, że luz nie jest na sworzniu, ale cała tuleja "lata" w gnieździe. Wciśnięcie nowej, idealnie okrągłej tulei w owalne gniazdo jest niemożliwe. Nawet jeśli uda się ją wbić, będzie ona trzymać się tylko w dwóch punktach. Pierwsze uderzenie łyżki spowoduje jej poluzowanie i powrót problemu w ciągu kilku godzin.

Roztaczanie i tulejowanie

Roztaczanie i tulejowanie to wysoce specjalistyczny proces, który przywraca gniazdom fabryczną geometrię.

• Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine), która roztacza owalne gniazdo do idealnie okrągłego kształtu, ale o większej średnicy.
• Dorobienie Tulei Nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się więc nową tuleję o standardowej średnicy wewnętrznej (np. 50 mm), ale o większej średnicy zewnętrznej, aby pasowała do roztoczonego gniazda.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności.

Zapobieganie zużyciu - klucz do długiej żywotności

Nawet najlepsze, najdroższe sworznie i tuleje, takie jak CORESPEX, nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący.

• Zaniedbanie Smarowania: Absolutny numer jeden. Codzienne smarowanie (a w pracy w wodzie lub pyle nawet częściej) to obowiązek. Należy stosować odpowiedni smar (np. wysokiej jakości smar litowy klasy EP-2, a do kluczowych sworzni z dodatkiem dwusiarczku molibdenu - MoS₂) oraz sprawdzać drożność kalamitek i kanałów smarnych.
• Praca z Luzami: Ignorowanie pierwszych oznak luzu to najdroższa "oszczędność" w branży. Nie ma czegoś takiego jak "bezpieczny luz" - każdy luz generuje siły udarowe.
• Praca Boczna (Podważanie): Używanie łyżki koparkowej do podważania bocznego (np. wyrywania korzeni bokiem) lub przesuwania ciężkich obiektów bokiem łyżki. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie Łyżki jako Młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz w celu ich rozbicia.

Regularna wymiana sworzni w koparkach JCB jest niezbędna, by zapewnić długą żywotność osprzętu i precyzyjną pracę maszyny. Zużycie tych elementów prowadzi do luzów, wpływających na efektywność i bezpieczeństwo eksploatacji.

Odpowiedzi na najczęściej zadawane pytania

1. Jaka jest różnica między luzem roboczym a luzem osiowym?

Luz roboczy (góra-dół) to ten, który czujemy jako "stukanie" i opóźnienie w reakcji ramienia. Wynika on ze starcia się sworznia i wewnętrznej części tulei. Luz osiowy (boczny) to przesuwanie się całego ramienia na boki na sworzniu.

2. Czy można wymienić sam sworzeń bez tulei?

Jest to najgorszy błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię, co szybko zniszczy nowy sworzeń.

3. Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

Nie, to jest prawidłowe! Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie.

4. Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu. Każdy taki ruch boczny uderza w uszczelnienia, niszczy je, wypycha smar i wpuszcza brud.

5. Jakiego smaru używać do sworzni?

Wysokiej jakości smaru litowego klasy EP-2 (Extreme Pressure). W przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne), zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).

6. Dlaczego sworznie CORESPEX są lepsze niż tanie zamienniki?

Z powodu procesu hartowania. Tanie sworznie są hartowane "na wskroś", co czyni je twardymi, ale bardzo kruchymi - pękają przy uderzeniu. Sworznie CORESPEX są hartowane indukcyjnie, co zapewnia twardą powierzchnię i ciągliwy rdzeń, odporny na pękanie.

7. Jak długo mogę pracować z "małymi luzami"?

Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe, które w postępie geometrycznym niszczą maszynę.

8. Co jest droższe: wymiana części czy roztaczanie?

Roztaczanie i tulejowanie (regeneracja wybitych gniazd) jest wielokrotnie droższe i bardziej czasochłonne niż standardowa wymiana sworzni i tulei.

9. Jak usunąć zapieczony sworzeń?

Wymaga to cierpliwości i siły. Należy użyć ciężkiego młota i mosiężnego pobijaka. Czasem konieczne jest podgrzanie gniazda (nigdy sworznia!) palnikiem, aby metal "puścił". W skrajnych przypadkach konieczne może być rozcinanie sworznia dużym fleksem.

10. Czy muszę wymieniać uszczelnienia (simmeringi)?

Zawsze. Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru. Koszt nowych uszczelnień jest niewielki w porównaniu do kosztów naprawy, którą mogą spowodować zużyte uszczelnienia.
