Naprawa uszczelki pod głowicą w ciągniku SAME – Kompletny poradnik

Wymiana uszczelki pod głowicą to temat, który u wielu kierowców budzi niepokój, kojarząc się z poważną i kosztowną awarią silnika. Jest to jedna z najpoważniejszych napraw, ale jednocześnie stanowi fascynujące wyzwanie dla ambitnych majsterkowiczów. Przepalona uszczelka głowicy to usterka, która potrafi udawać wiele innych problemów: od „znikającego” płynu chłodniczego, przez biały dym, aż po spadek mocy i przegrzewanie.

W skrócie: udana wymiana uszczelki głowicy to nie tylko zdjęcie głowicy i włożenie nowej uszczelki. Kluczowe są: potwierdzenie usterki, stan układu chłodzenia (termostat, pompa wody), czystość i płaskość powierzchni oraz poprawny moment i kolejność dokręcania śrub.

Objawy uszkodzonej uszczelki pod głowicą

Uszkodzona uszczelka pod głowicą (UPG) daje szereg charakterystycznych objawów. Rzadko kiedy wszystkie występują jednocześnie, ale pojawienie się choćby jednego z nich powinno zapalić czerwoną lampkę. Najczęściej połączenie objawów to: ubywanie płynu, nadciśnienie w układzie, bąblowanie, biały dym lub spadek mocy.

Kiedy wymiana uszczelki pod głowicą jest konieczna?

• Biały, gęsty dym z rury wydechowej: To najbardziej klasyczny objaw, przypominający parę wodną. Świadczy o tym, że płyn chłodniczy przedostaje się do komór spalania i jest odparowywany. Uwaga: nie myl tego z normalną parą wodną w chłodne dni, która szybko znika.
• „Masło” pod korkiem wlewu oleju: Jasna, kremowa maź na korku i bagnecie to emulsja powstała z wymieszania oleju silnikowego z płynem chłodniczym. Warto jednak pamiętać, że niewielka ilość „masła” może pojawić się zimą przy jeździe na krótkich dystansach, gdy silnik nie zdąży się w pełni rozgrzać.
• Ubytek płynu chłodniczego: Płynu w zbiorniczku wyrównawczym regularnie ubywa, a Ty nie możesz zlokalizować żadnych zewnętrznych wycieków.
• Bąbelki w zbiorniczku wyrównawczym: Po odkręceniu korka (na zimnym silniku!) i uruchomieniu auta, w zbiorniczku widać pęcherzyki powietrza. To spaliny, które pod ciśnieniem przedostają się z cylindrów do układu chłodzenia.
• Przegrzewanie się silnika: Przedostające się do układu chłodzenia spaliny tworzą poduszkę powietrzną, która zaburza cyrkulację płynu.
• Spadek mocy i nierówna praca silnika: Jeśli uszczelka uległa uszkodzeniu pomiędzy dwoma sąsiednimi cylindrami, dochodzi do utraty kompresji.
• Olej w płynie chłodniczym: W zbiorniczku wyrównawczym widać tłuste, ciemne plamy oleju.

Powyższe objawy mogą wskazywać także na inne usterki (np. pęknięcie głowicy lub bloku silnika, uszkodzona chłodniczka EGR). Najczęściej połączenie objawów: ubywa płynu, układ robi nadciśnienie, widać bąblowanie, pojawia się biały dym lub spada moc.

Diagnostyka usterki

Najprostsze metody diagnostyczne możesz przeprowadzić samodzielnie, aby potwierdzić awarię uszczelki głowicy.

Metody samodzielnej diagnostyki:

• Sprawdzenie świec zapłonowych: Wykręć wszystkie świece i oceń ich stan.
• Test „rękawiczki”: Na zimnym silniku zdejmij korek ze zbiorniczka wyrównawczego i naciągnij na wlew gumową rękawiczkę lub prezerwatywę. Uruchom silnik i obserwuj. Jeśli rękawiczka się napompuje, świadczy to o przedostawaniu się spalin do układu chłodzenia.
• Test na obecność CO2 w układzie chłodzenia: Najpewniejszą i najtańszą metodą potwierdzenia awarii uszczelki jest test na obecność CO2 w układzie chłodzenia. Zestaw do testowania można kupić już za kilkadziesiąt złotych. Jeśli w układzie chłodzenia znajdują się spaliny (dwutlenek węgla), płyn reakcyjny zmieni kolor z niebieskiego na zielony lub żółty.

Przyczyny uszkodzenia uszczelki pod głowicą

Nic nie może przecież wiecznie trwać. Producenci silników z góry zakładają, że nie musisz wymieniać uszczelki pod głowicą. W teorii powinna ona wystarczyć na cały okres żywotności jednostki napędowej Twojego auta. Życie jednak wielokrotnie wyprowadziło tych producentów z błędu, dlatego zaczęli też osobno sprzedawać uszczelki.

Wszystkie wspomniane czynniki prędzej czy później mogą doprowadzić do jej uszkodzenia, zwłaszcza gdy doprowadzasz je do granicznych wartości. Uszczelka sama w sobie może być wadliwa, np. z fabryki, ale najczęściej przyczyną jest:

• Przegrzewanie silnika: Można do tego doprowadzić na kilka sposobów, np. stosując niskiej jakości płyn chłodzący czy nawet wodę. Awaria wentylatora lub pompy w układzie chłodzenia to też częsta przyczyna. Jeśli uszczelka padła z powodu przegrzewania, sama wymiana jej nie „wyleczy” problemu. Bo przegrzewanie jest jedną z głównych przyczyn awarii uszczelki. Sprawny termostat (np. Termostat Ursus C-360 / termostat C330) stabilizuje temperaturę, a sprawna pompa wody C-360 zapewnia obieg.
• Niewłaściwe dokręcenie śrub głowicy: Zbyt mały moment dokręcania powoduje mikro-nieszczelności, które z czasem prowadzą do tzw. wydmuchania uszczelki. Największy błąd to dokręcanie „na wyczucie”. Drugi błąd to dokręcanie bez kolejności lub w jednym podejściu.
• Wady fabryczne silnika: W niektórych modelach ciągników, np. C360-3p z 1987 roku, odnotowywano problemy ze zbyt głęboko osadzonym środkowym cylindrem, co skutkowało notorycznym wydmuchiwaniem uszczelki.
• Zbyt wczesny kąt wtrysku: Może powodować częstą awarię uszczelki pod głowicą, a w dłuższym okresie eksploatacji również szybkie wyrabianie się panewek wału korbowego.

Przygotowanie do wymiany uszczelki

Wymiana uszczelki pod głowicą to proces wymagający precyzji. Poniżej przedstawiamy uniwersalny schemat prac. Detale (np. usunięcie starej uszczelki) mogą różnić się w zależności od modelu ciągnika, ale zasada jest ta sama: czysta powierzchnia, poprawna kolejność i etapowe dokręcanie.

Niezbędne narzędzia i części:

• Klucz dynamometryczny: Absolutna podstawa. Bez niego prawidłowy montaż głowicy jest niemożliwy.
• Specjalistyczne nasadki do śrub głowicy: Sprawdź w swoim modelu, jakiego typu są śruby.
• Duży zestaw kluczy nasadowych.
• Tester szczelności głowicy: Pozwala wykryć, czy w płynie chłodzącym znajduje się dwutlenek węgla.
• Nowa uszczelka pod głowicą: Wybierz produkt renomowanej firmy (np. Elring, Victor Reinz, Corteco). Frazy typu uszczelka pod głowicę C 330 czy uszczelka pod głowicą C360 są popularne, ale pamiętaj: sama zgodność „modelowa” nie gwarantuje jakości.
• Nowe śruby głowicy: Jeśli są rozciągnięte, skorodowane, z uszkodzonym gwintem albo producent przewiduje wymianę, nie oszczędzaj na nich. To element obowiązkowy.
• Kompletny zestaw rozrządu z pompą wody: Jeśli zbliża się jego termin wymiany, zrób to teraz. Przy okazji warto rozważyć nowe elementy układu chłodzenia, jeśli są podejrzane (np. termostat, pompa wody).

Kwestie przygotowawcze:

• Wskazówka: Prace wykonuj na zimnym silniku. Odpuszczanie śrub na gorącym może zdeformować elementy, a praca przy płynie pod ciśnieniem grozi poparzeniem.
• Dokumentacja: Przed demontażem zrób zdjęcia i oznaczenia: przewody, kolejność elementów, ustawienia. Organizacja: Rób zdjęcia na każdym etapie. Oznaczaj przewody i wtyczki.
• Kontrola płaskości: Sprawdź płaskość liniałem i szczelinomierzem.
• Ocena stanu kanałów wodnych: Zwróć uwagę na korozję i osad.
• Decyzja o serwisie głowicy: To jest moment, w którym warto zdecydować: czy robisz tylko uszczelkę, czy przy okazji serwisujesz głowicę (zawory, prowadnice). Często wymiana uszczelki to dobra okazja, żeby „wyprostować” układ chłodzenia i połączenia. Jeśli głowica ma odkształcenie, ślady przedmuchu, przegrzewanie w historii lub nierówną powierzchnię, planowanie jest rozsądną inwestycją.

Proces wymiany uszczelki pod głowicą

WAŻNE: Poniższa instrukcja ma charakter ogólny. Zawsze, bezwzględnie, przed przystąpieniem do pracy zapoznaj się z książką serwisową lub instrukcją napraw dla Twojego konkretnego modelu silnika.

Demontaż głowicy:

1. Ustawienie silnika: Ustaw silnik w GMP (Górny Martwy Punkt) dla pierwszego cylindra. Zablokuj wał korbowy i wałki rozrządu za pomocą dedykowanych blokad.
2. Demontaż rozrządu: Poluzuj napinacz i zdejmij pasek lub łańcuch rozrządu.
3. Odkręcanie śrub głowicy: Zlokalizuj w manualu serwisowym schemat odkręcania śrub głowicy. Stopniowe luzowanie: Nie odkręcaj od razu jednej śruby do końca. Poluzuj każdą z nich o około ćwierć obrotu, powtarzając sekwencję 2-3 razy. Po całkowitym poluzowaniu, wykręć wszystkie śruby.
4. Demontaż głowicy: Ostrożnie podważ i zdejmij głowicę z bloku.

Inspekcja i czyszczenie:

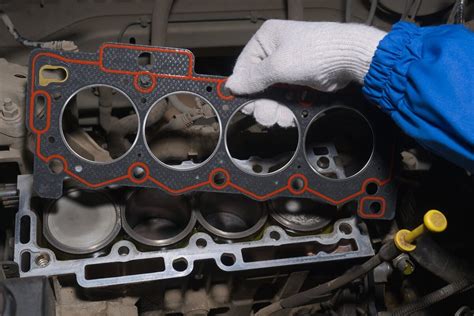

1. Inspekcja starej uszczelki: Dokładnie obejrzyj starą uszczelkę, aby zidentyfikować przyczynę awarii.

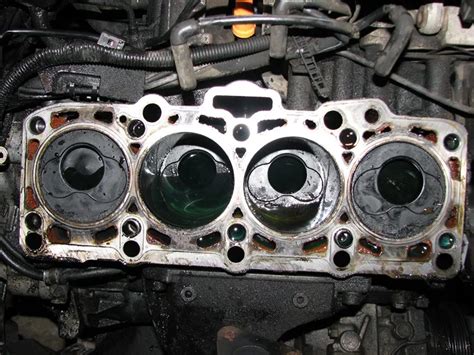

2. Czyszczenie powierzchni: To żmudny, ale kluczowy etap. Użyj skrobaka i specjalnej chemii do usuwania uszczelek, aby idealnie oczyścić powierzchnię bloku silnika i głowicy. Powierzchnie muszą być gładkie jak lustro, bez żadnych wżerów i resztek starego materiału.
3. Czyszczenie otworów na śruby: Przedmuchaj każdy otwór gwintowany w bloku sprężonym powietrzem lub dokładnie wyczyść go szmatką. W środku nie może zostać ani kropla oleju czy płynu chłodniczego.

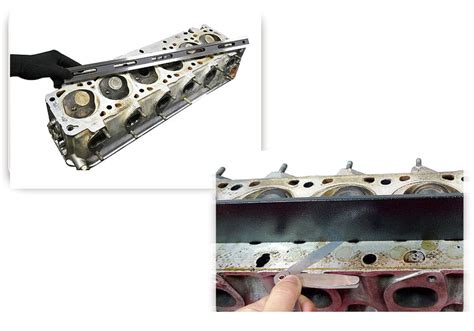

4. Weryfikacja płaskości: Używając liniału krawędziowego i szczelinomierza, sprawdź płaskość bloku.

Planowanie głowicy:

Planowanie głowicy to proces frezowania jej powierzchni w celu uzyskania idealnej płaskości. Jest to niemal zawsze konieczne, ponieważ główną przyczyną przepalenia uszczelki jest przegrzanie silnika, które powoduje odkształcenie aluminium. Montaż nowej uszczelki bez planowania to ogromne ryzyko szybkiego nawrotu usterki. Koszt planowania głowicy to zazwyczaj 150-400 zł. Warto przy okazji zlecić zakładowi wykonującemu tę usługę sprawdzenie szczelności głowicy oraz wymianę uszczelniaczy zaworowych.

Montaż nowej uszczelki i głowicy:

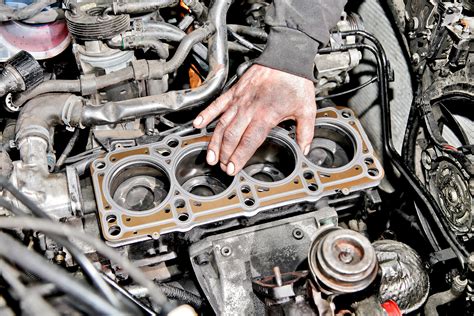

1. Pozycjonowanie uszczelki: Połóż nową uszczelkę na bloku silnika. Upewnij się, że jest we właściwej orientacji - szukaj oznaczeń „TOP” lub „OBEN”.
2. Nowe śruby: Wkręć ręcznie nowe śruby głowicy.
3. Dokręcanie - najważniejszy etap: Weź klucz dynamometryczny, kątomierz i instrukcję serwisową. Kolejność dokręcania zawsze bierz z instrukcji/serwisówki konkretnego silnika (C-330, C-360, 3P). Moment dokręcania i ewentualne dociąganie „po rozgrzaniu” zależą od typu śrub i konstrukcji.
   • Etap I: Dokręć wszystkie śruby z określonym, niskim momentem (np. 30 Nm).
   • Etap II: Dokręć wszystkie śruby z wyższym momentem (np. 60 Nm).
   • Etap III: Dokręć każdą śrubę o określony kąt (np. 90 stopni).
   • Etap IV: Ponownie dokręć każdą śrubę o kolejny kąt (np. 90 stopni).

Ustawienie i regulacja:

Po zdjęciu i założeniu głowicy regulacja zaworów jest obowiązkowa. Tak, po demontażu głowicy regulacja luzów zaworowych jest obowiązkowa.

Pierwsze uruchomienie i testy:

1. Zalanie płynami: Wlej nowy olej, załóż nowy filtr. Tak, wymiana oleju jest konieczna. Podczas awarii uszczelki płyn chłodniczy często miesza się z olejem, co trwale zmienia jego właściwości smarne.
2. Odpowietrzenie układu: Po złożeniu nie odpalaj od razu „do pracy”. Sprawdź szczelność układu (w tym obudowa termostatu C 330), poprawność odpowietrzenia, działanie termostatu i pompy.

Specyficzne problemy w ciągnikach Ursus C-360 i MTZ-82

Problemy z uszczelką w Ursus C-360-3p

Częsta wymiana uszczelki pod głowicą w ciągniku C360-3p, który przeszedł remont silnika, jest problemem zgłaszanym przez użytkowników. Po remoncie, który obejmował honowanie, plantowanie bloku, szlif wału i regenerację głowicy, uszczelka nadal ulega uszkodzeniu. Użytkownicy wskazują na możliwe przyczyny:

• Zbyt głęboko osadzone tuleje cylindrowe: W silnikach z 1987 roku miały zbyt głęboko osadzony środkowy cylinder, i dlatego wydmuchiwało uszczelkę. Jeśli blok był planowany, konieczna jest korekta wysokości tłoków. Nominalnie powinno być bodajże -0,15 mm. Jeśli tuleje cylindrowe nie pękają, pozostaje tylko podłożyć podkładki miedziane i ponownie splanować blok. I oczywiście stoczyć denka tłoków.
• Niewłaściwe dociąganie głowicy: Niewłaściwym momentem i w złej kolejności poszczególne śruby.
• Jakość planowania: Jakość (czyt. dokładność) planowania głowicy i bloku. Te silniki są bardzo wrażliwe nawet na minimalne niedokładności rzędu 0,05 mm. To też radziłbym sprawdzić listwą.
• Stoczenie tłoków: Jeśli tłoki wystają nad płaszczyznę bloku, należy je stoczyć.
• Wymiana szpilek i nakrętek: Należy wymienić szpilki i nakrętki, oraz zachować kolejność dokręcania.

Plastikowe wkładki w uszczelce głowicy MTZ-82 (D-240)

W silniku D-240 do MTZ-82, będącym modernizacją D-50, zwiększenie mocy ze skromnych 50 KM do 80 KM doprowadziło do problemów z uszczelką głowicy, która nie wytrzymywała wyższego ciśnienia spalania. Rozwiązaniem okazały się plastikowe wkładki, zwane potocznie „teflonami” (choć z teflonem nie mają nic wspólnego).

Te małe pierścienie z wyprofilowanego tworzywa sztucznego miały za zadanie doszczelniać krytyczne strefy. Najważniejsze: teflony nie są ozdobą. To element doszczelnienia.

Prawidłowy montaż plastikowych wkładek:

1. Nie docinaj wkładek: Częstym i poważnym błędem przy zakładaniu plastików do uszczelki jest ich docinanie. Jeśli przytniesz „teflon” o 2-3 milimetry, na oko będzie pasować, ale po dokręceniu głowicy potężne ciśnienie sprężania działając na plastik rozszerza go, wciskając go w okucie. Jeśli będzie za dużo luzu - jego końce rozejdą się, stwarzając drogę dla spalin.
2. Wciśnij delikatnie wkładki w gniazda okucia uszczelki: Nie przycinaj ich! Ani nożem, ani nożyczkami, ani scyzorykiem. W ogóle ich nie przycinaj!
3. Cierpliwość: Wpasuj wkładki w kanał. Tak ma być na całym obwodzie okucia uszczelki.
