Problemy z wysuwem teleskopu, sterowaniem ramieniem czy joystickiem to częste usterki w ładowarkach JCB, które mogą znacząco wpływać na efektywność pracy. Artykuł przedstawia typowe problemy, kody błędów oraz metody diagnostyki i naprawy, bazując na doświadczeniach użytkowników i specjalistów.
Typowe usterki i ich objawy
Problemy z komunikacją CAN i sterowaniem ramieniem
Jednym z często zgłaszanych problemów jest błąd CAN fault L071, który objawia się brakiem sterowania ramieniem, mimo że maszyna pali i jeździ. Użytkownicy w takich przypadkach sprawdzają obwód magistrali CAN, w tym złącza i terminację, a także obecność ramek sygnału na oscyloskopie.
Błąd ten może być powiązany z usterkami joysticka. W niektórych przypadkach joystick nie reagował, a po przejechaniu kilku metrów zaczynał działać, by w końcu hydraulika całkowicie przestała funkcjonować. Czasem, po wypięciu joysticka, błąd pojawia się natychmiast, a po wpięciu trzeba chwilę odczekać.
W jednym przypadku winnym całego zamieszania okazało się połączenie kabiny z resztą maszyny (połączenie 8004). Po wymianie na złącze typu Harting i prawidłowym przepięciu przewodów, problem został rozwiązany.
Problemy z modułem hydraulicznym i zasilaniem
Inny często pojawiający się kod błędu to L021. Choć ładowarka może nie posiadać systemu poziomowania osi ani SRS (system podłączający siłownik podnoszenia ramienia do akumulatora hydraulicznego), błąd ten może wskazywać na inne usterki. Często jest powiązany z ciągłym zasilaniem przełączników, joysticka i wszystkiego, co wisi na pinie 27 (przewód 440) sterownika hydrauliki, gdzie podłączone jest również zasilanie LMI. Uszkodzony okazał się układ BTS5215L w sterowniku hydrauliki, gdzie występowało zwarte wyjście zasilania czujników (wtyka J1 pin 27). Po podstawieniu sprawnego układu, błąd L021 ustąpił.
W przypadku, gdy cały czas świecą wszystkie kontrolki od wskaźnika przeciążenia na prawym słupku, nawet przy wyłączonym zapłonie, wskazuje to na ten sam problem, co zwarcie na pinie 27 wtyczki J1. Kontrolki gasną dopiero po wyjęciu bezpiecznika sterownika hydrauliki, co potwierdza usterkę związaną z ciągłym zasilaniem.
Dodatkowo, spalony bezpiecznik od zasilania ECU hydrauliki oraz zwarcie w wiązce przy filtrze hydrauliki to kolejne przyczyny problemów z hydrauliką, prowadzące do braku jej działania.
Problemy z wysuwem teleskopu i siłownikami
W ładowarkach JCB 536-70 i 532, po dłuższym postoju lub nagle, przestaje działać ramię i wysuw, a na wyświetlaczu pojawia się błąd ciśnienia hamulców B1530-18. W takiej sytuacji należy sprawdzić cewkę pod joystickiem, ponieważ komputer, wykrywając zwarcie cewki, wyłącza hydraulikę.
Często występuje również problem, gdy górny siłownik teleskopu po wysunięciu nie chowa się równo z wewnętrznym, lub środkowy teleskop nie chowa się do końca (np. o 40 cm). Przyczyną mogą być zamki na siłownikach lub zaworki na tłoku (tzw. "makeup valves"). Warto sprawdzić, czy układ hydrauliczny nie jest zapowietrzony, choć zazwyczaj takie układy samoczynnie się odpowietrzają. W przypadku podejrzenia uszkodzenia wewnętrznego siłownika, można próbować wybić sworzeń od głównego siłownika, aby sprawdzić, czy blokada nie jest mechaniczna.
Brak działania wysuwu teleskopu oraz brak podawania oleju na wyjście do krokodyla (AUX) wskazuje na problemy z sterowaniem hydraulicznym. Jeśli sterowanie odbywa się przez suwaki-potencjometry w joysticku, należy sprawdzić, czy dochodzi prąd do cewek na rozdzielaczu i czy same cewki działają. W jednym przypadku przyczyną okazał się spalony rezystor znajdujący się pod joystickiem.
Metody rozwiązywania problemów i naprawy
Podstawowe kroki diagnostyczne

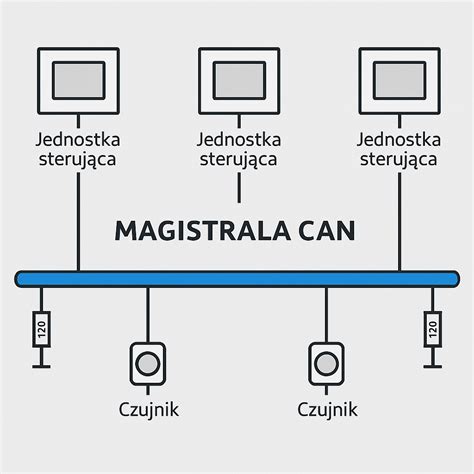

- Sprawdzenie magistrali CAN: Należy zweryfikować obwód magistrali, złącza, terminację oraz przebieg sygnałów na oscyloskopie.
- Weryfikacja bezpieczników i przekaźników: Sprawdzenie wszystkich bezpieczników, szczególnie tych odpowiadających za zasilanie ECU hydrauliki, oraz przekaźników.
- Testowanie zasilania: Pomiar zasilania na pinie 27 wtyczki J1 sterownika hydrauliki oraz na pinie 11 J1, który decyduje o pojawianiu się zasilania na przełącznikach i czujnikach.
- Sprawdzenie cewek i oporności: W przypadku błędów B1530-18, należy sprawdzić cewkę pod joystickiem, jej oporność oraz ewentualne zwarcie. Warto mieć na uwadze, że różne cewki mogą mieć różne oporności.
- Weryfikacja przełączników: Upewnienie się, że przełącznik blokady przycisków na joysticku jest we właściwej pozycji.
- Kontrola dopływu prądu do elektrozaworów i suwaków: Sprawdzenie, czy prąd dociera do cewek na rozdzielaczu i do suwaków w joysticku.
How to Control Boom on JCB Telehandler – All Joystick Controls Explained
Zaawansowane naprawy komponentów
- Wymiana uszkodzonych podzespołów: Uszkodzone joysticki (szczególnie zalane), układy BTS5215L w sterowniku hydrauliki lub spalone rezystory pod joystickiem wymagają wymiany.
- Naprawa lub wymiana okablowania: Wszelkie zwarcia w wiązce elektrycznej, np. przy filtrze hydrauliki lub w połączeniu kabiny (8004), muszą zostać usunięte. Przepinanie przewodów powinno odbywać się z zachowaniem numeracji, aby uniknąć pomyłek.
- Serwis siłowników i układu hydraulicznego: W przypadku problemów z chowaniem teleskopu, konieczna może być weryfikacja i wymiana zaworków na tłoku (makeup valves) lub zamków hydraulicznych. Może być również konieczne sprawdzenie sitka w obudowach elektrozaworów.
- Usunięcie wycieków: Każdy wyciek oleju, np. z cieknącego przewodu, powinien zostać niezwłocznie naprawiony.
Znaczenie profesjonalnego serwisu
W obliczu skomplikowanych problemów z hydrauliką siłową i elektroniką, profesjonalny serwis jest często najlepszym rozwiązaniem. Wykwalifikowani technicy, dysponujący specjalistycznymi narzędziami diagnostycznymi i dostępem do oryginalnych części zamiennych, są w stanie szybko i trafnie zdiagnozować usterkę.
Korzyści z mobilnego serwisu, który dojeżdża bezpośrednio do miejsca pracy maszyny, obejmują:
- Szybką i trafna diagnozę: Specjaliści potrafią szybko zidentyfikować przyczynę awarii.
- Minimalizację czasu przestoju: Naprawy na miejscu lub szybki transport do warsztatu znacząco skracają czas, w którym maszyna jest nieużyteczna.
- Wysoką jakość wykonania: Profesjonalna regeneracja pomp, rozdzielaczy i innych elementów hydrauliki siłowej zapewnia długotrwałe i niezawodne działanie.
- Dostęp do części zamiennych: Wiele serwisów posiada własne magazyny części, co przyspiesza proces naprawy.
- Kompleksowe wsparcie: Oprócz napraw, profesjonalne serwisy oferują również przeglądy okresowe, serwis klimatyzacji czy sprawdzenie maszyny przed zakupem.
JCB od ponad sześciu dekad jest pionierem w branży maszyn budowlanych. Kiedy maszyna tej marki wymaga naprawy, regeneracji lub konserwacji, wybór wyspecjalizowanego serwisu gwarantuje niezawodność i długotrwałą sprawność. Takie warsztaty wyposażone są w najnowocześniejsze narzędzia diagnostyczne, które umożliwiają dokładną diagnozę zepsutych elementów hydrauliki siłowej.
