Problemy ze skrzynią biegów JCB 926 i ich diagnostyka

Marka JCB przez dekady zdobyła pozycję jednego z globalnych liderów branży, dostarczając maszyny przystosowane do intensywnej pracy w zmiennych i wymagających warunkach. Na ich niezawodność wpływa wiele czynników, aczkolwiek jednym z najważniejszych pozostaje skrzynia biegów.

Odpowiada ona za efektywne przeniesienie mocy z silnika na koła lub osprzęt, niezależnie od charakterystyki terenu, ciężaru załadunku czy warunków pogodowych. Skrzynie biegów w maszynach JCB projektowane są z myślą o długotrwałej pracy pod dużym obciążeniem i są odporne na efekty długotrwałego działania pod bardzo dużymi obciążeniami. Nie są jednak całkowicie wolne od usterek. Skrzynia biegów JCB to jeden z najbardziej obciążonych mechanicznie elementów w maszynie, niezależnie od tego, czy mowa o ładowarce teleskopowej, ciągniku rolniczym czy koparko-ładowarce.

Rodzaje skrzyń biegów w maszynach JCB

W zależności od modelu i przeznaczenia maszyny, JCB stosuje różne rodzaje przekładni:

• Przekładnie Powershift - zautomatyzowane skrzynie o kilku zakresach roboczych, umożliwiające płynną zmianę biegów pod obciążeniem. Ich działanie opiera się na systemie tarcz ciernych, siłowników hydraulicznych oraz zintegrowanym sterowaniu elektronicznym.
• Skrzynie mechaniczne ze wspomaganiem hydraulicznym - wykorzystywane głównie w starszych modelach koparko-ładowarek. Wymagają ręcznej zmiany przełożeń przy użyciu klasycznego drążka i sprzęgła.
• Skrzynie bezstopniowe (CVT) - pojawiają się coraz częściej w nowszych modelach ciągników JCB Fastrac. Umożliwiają płynną regulację prędkości bez konieczności przełączania konkretnych biegów.

Przyczyny i objawy awarii skrzyń biegów JCB

Intensywna, wielogodzinna praca maszyny lub błąd operatora wywołuje większe zużycie części skrzyni biegów, a tym samym do jej uszkodzenia. Awaria skrzyni biegów JCB może prowadzić nie tylko do przestojów w pracy maszyny, ale także do uszkodzeń innych układów, takich jak napęd osi, układ hydrauliczny czy jednostka napędowa. Skrzynie biegów JCB mogą być narażone na różne usterki i awarie, które prowadzą do poważnych problemów i kosztownych napraw.

Typowe objawy problemów ze skrzynią biegów

• Opóźniona reakcja na zmianę biegu, „przeskakiwanie” między zakresami lub całkowity brak możliwości włączenia wybranego przełożenia. To częsty problem zgłaszany przez operatorów, zwłaszcza przy jeździe pod górę lub podczas zmiany kierunku.
• Głośna praca skrzyni biegów przy wysokich obrotach może świadczyć o zużyciu zębów kół przekładniowych, pęknięciach w obudowie lub niewyważeniu wału wejściowego.
• Wycieki ze skrzyni biegów - każdy wyciek ze skrzyni biegów JCB powinien być traktowany jako sygnał alarmowy i natychmiast sprawdzony. Uszkodzenie elementów gumowych, czyli uszczelnień, powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, który przyczynia się do spalania tarcz ciernych.
• Rozłączanie napędu, brak wstecznego biegu, brak wysokich biegów, szarpanie.
• Maszyna nie jedzie po rozgrzaniu oleju. Jest to klasyczny objaw wewnętrznych nieszczelności w skrzyni (najczęściej na uszczelnieniach tłoków).

Częste problemy i ich przyczyny

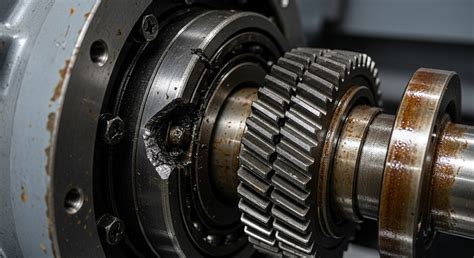

Zużycie i uszkodzenie synchronizatorów

Jednym z najczęstszych problemów występujących w skrzyniach biegów JCB jest zużycie i uszkodzenie synchronizatorów. Są one odpowiedzialne za płynne przejście między biegami i umożliwiają łatwe oraz precyzyjne zmiany prędkości. Przy częstym używaniu maszyny synchronizatory mogą ulegać zużyciu, co prowadzi do trudności w przełączaniu biegów i skokowych ruchów w trakcie jazdy. Aby uniknąć tego problemu, ważne jest regularne serwisowanie maszyn budowlanych JCB, w tym skrzyni biegów, wymiana oleju i filtrów.

Awaria układu hydrostatycznego

Innym częstym problemem, z jakim można się spotkać w skrzyniach biegów JCB, jest awaria układu hydrostatycznego. Jest on odpowiedzialny za przekazywanie momentu obrotowego na koła maszyny, co umożliwia jej poruszanie się w różnych kierunkach. W przypadku awarii tego układu mogą wystąpić problemy z ruchem maszyny, spadek wydajności oraz wibracje i hałasy podczas pracy. Jedną z przyczyn takiej usterki jest brak odpowiedniego czyszczenia i konserwacji skrzyni biegów, co może prowadzić do zanieczyszczenia oleju hydraulicznego, zużycia pomp i uszkodzenia innych elementów.

Problemy ze skrzynią Powershift

Twoja koparko-ładowarka JCB 3CX szarpie przy zmianie biegów, a ładowarka Volvo "nie ma siły" pchać materiału, zwłaszcza po rozgrzaniu? To klasyczne objawy, które mogą wskazywać na jedną z najdroższych i najbardziej skomplikowanych awarii w maszynach kołowych - uszkodzenie skrzyni biegów typu Powershift. Diagnoza często kończy się stwierdzeniem "spalone tarcze i opiłki w oleju".

Skrzynia Powershift to zautomatyzowana skrzynia mechaniczna, w której zmiana biegów odbywa się "pod obciążeniem", bez użycia tradycyjnego sprzęgła. Jej sercem są hydraulicznie sterowane pakiety sprzęgłowe. Gdy operator wybiera bieg, sterownik hydrauliczny kieruje ciśnienie oleju na tłok, który ściska odpowiedni pakiet tarcz. Tarcie między tarczami i przekładkami blokuje je razem, przekazując napęd.

Spalone tarcze i opiłki w oleju - co to oznacza?

Spalone tarcze są SKUTKIEM, a nie przyczyną awarii.

• Spalone tarcze: Tarcze są czarne, spalone, a okładzina cierna jest starta do gołego metalu lub wręcz odklejona. Olej w skrzyni jest ciemny i ma charakterystyczny, ostry zapach spalenizny. Oznacza to, że pakiet sprzęgłowy ślizgał się pod obciążeniem, zamiast być w pełni zablokowany. To tarcie wygenerowało ekstremalną temperaturę, która dosłownie spaliła okładziny.
• Opiłki metalu: Na magnesie spustowym i w filtrze znajdujemy opiłki metalu.

Główne przyczyny spalonych tarcz:

• Niski poziom lub stary olej: To przyczyna nr 1.
• Zapchany filtr oleju skrzyni biegów: Ogranicza przepływ oleju i ciśnienie w układzie sterującym.
• Nieszczelne uszczelnienia tłoka sprzęgłowego: Twarde, zużyte uszczelnienia powodują wewnętrzny przeciek.

Pozostałe czynniki wpływające na awaryjność

Naprawa skrzyni biegów JCB często jest konieczna z wad konstrukcyjnych, przez stary lub źle dobrany olej, lub też jego brak, oraz w związku z dużym przebiegiem. Ponadto, do problemów przyczyniają się:

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach, takich jak budowy, kopalnie czy prace ziemne. Intensywne użytkowanie, szczególnie przy dużych obciążeniach, może prowadzić do szybszego zużycia skrzyni biegów JCB 524-50, JCB 541-70 czy innych modeli.
• Niewłaściwa konserwacja: Regularna konserwacja jest kluczowa dla zachowania sprawności skrzyni biegów JCB 541-70. Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów JCB 535-140.
• Wnikanie zanieczyszczeń: Wnikanie zanieczyszczeń, takich jak pył, brud czy woda, do skrzyni biegów JCB 510-56 może prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów JCB 520.
• Naturalne zużycie: Każda skrzynia biegów JCB 532-120, niezależnie od marki i modelu, z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.

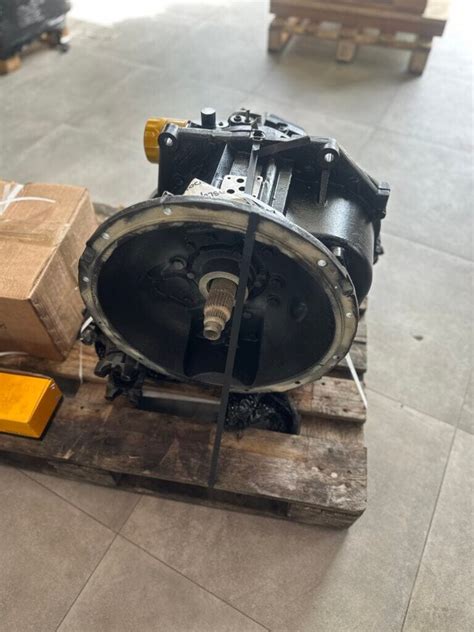

Kompleksowa naprawa i regeneracja skrzyń biegów JCB

Naprawa skrzyni biegów JCB powinna być poprzedzona kompleksową diagnostyką. Wydłużenie bezawaryjnego okresu eksploatacji skrzyni biegów w maszynie JCB wymaga przede wszystkim systematycznej i ostrożnej obsługi, a także świadomości obciążeń maszyny i ich konsekwencji. Znajomość typowych usterek oraz świadomość konieczności regularnej diagnostyki i konserwacji pozwala nie tylko uniknąć kosztownych napraw, ale też efektywnie zarządzać flotą sprzętu.

Naprawa skrzyni biegów JCB wykonywana jest w sposób kompleksowy: począwszy od pełnej diagnozy, przez znalezienie problemu, aż do całkowitego usunięcia powstałych usterek. Czas realizacji naprawy to tylko około 3 dni roboczych od otrzymania skrzyni.

Etapy kompleksowej naprawy

Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB 531-70 wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia.

1. Diagnostyka: Pierwszym krokiem jest dokładna diagnostyka problemu. Może to obejmować rozmowę z operatorem maszyny, aby zrozumieć objawy awarii, a także bezpośrednie sprawdzenie maszyny.
2. Demontaż: Po zdiagnozowaniu problemu, skrzynia biegów JCB 940 jest demontowana z ładowarki. Jest to skomplikowany proces, który wymaga odpowiednich narzędzi i umiejętności.
3. Inspekcja komponentów: Po demontażu, wszystkie komponenty skrzyni biegów JCB 930-4 są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. W tym etapie oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części.
4. Wymiana części: Uszkodzone lub zużyte części są wymieniane na nowe. W ofercie specjalistycznych serwisów znajdziesz wszystko, co potrzebne do profesjonalnego remontu skrzyni biegów w maszynach JCB, CAT, Volvo i innych, w tym kompletne zestawy tarcz i przekładek, a także wysokiej jakości zestawy uszczelnień. Należy pamiętać o absolutnej podstawie - nowym filtrze oleju.
5. Ponowny montaż: Po wymianie uszkodzonych części, skrzynia biegów JCB 930-4 jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów JCB 3CX.
6. Testy i regulacja: Po złożeniu skrzyni biegów JCB 940 i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia biegów JCB 926 działa bez zarzutu. Ostatnim etapem jest kontrola jakości i sprawdzenie, czy wszystkie funkcje skrzyni biegów 4CX działają poprawnie. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów JCB 531-70, aby zapewnić optymalną wydajność.

Korzyści z terminowej naprawy

Naprawa skrzyni biegów, zwłaszcza w przypadku ciężkiego sprzętu takiego jak ładowarki, koparki czy inne maszyny budowlane, przynosi szereg korzyści, które są kluczowe zarówno dla wydajności maszyny, jak i dla ekonomiczności jej eksploatacji:

• Przywrócenie wydajności: Naprawa skrzyni biegów JCB pozwala przede wszystkim przywrócić maszynie jej pierwotną wydajność. To oznacza lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną.
• Zapobieganie dalszym uszkodzeniom: Małe problemy w skrzyni biegów, jeśli zostaną zignorowane, mogą prowadzić do poważniejszych awarii. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom. Im dłużej zwleka się z naprawą skrzyni biegów JCB 525-40, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Zwiększenie bezpieczeństwa: Uszkodzona skrzynia biegów może stanowić ryzyko bezpieczeństwa, szczególnie w ciężkim sprzęcie używanym w trudnych warunkach. Naprawa skrzyni biegów pomaga zapewnić bezpieczne warunki pracy. Nieprawidłowo działająca skrzynia biegów JCB 535-125 może wpływać na kontrolę nad maszyną, co stanowi zagrożenie bezpieczeństwa.
• Oszczędności kosztów: Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny.
• Zmniejszone zużycie paliwa: Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych.
• Minimalizacja przestojów: Uszkodzona skrzynia biegów JCB 541-70 może uniemożliwić efektywne wykorzystanie ładowarki, co prowadzi do przestojów w pracy. W przypadku firm zależnych od ciężkiego sprzętu, takie przestoje mogą mieć poważne konsekwencje finansowe.

Serwis mobilny skrzyń biegów JCB

Serwis mobilny zaczyna od dokładnej diagnozy problemu. Serwisant przygotowuje niezbędne narzędzia i części zamienne. W przypadku serwisu mobilnego, wszystkie potrzebne elementy są zazwyczaj przewożone w specjalnie wyposażonym pojeździe serwisowym. Naprawa skrzyni biegów JCB 516-40 może obejmować różne czynności, od prostych, takich jak wymiana oleju i filtrów, po bardziej skomplikowane, jak wymiana uszkodzonych części (np. łożysk, synchronizatorów).

Po zakończeniu naprawy, serwisant przeprowadza testy, aby upewnić się, że skrzynia biegów JCB 527-58 działa prawidłowo. Po zakończeniu naprawy skrzyni biegów JCB 526-56, serwisant zwykle dostarcza raport z wykonanych prac oraz ewentualnych zaleceń dotyczących dalszego użytkowania i konserwacji maszyny. Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu.
