Niskie a wysokie siodło w ciągniku siodłowym: kluczowe różnice i zastosowania

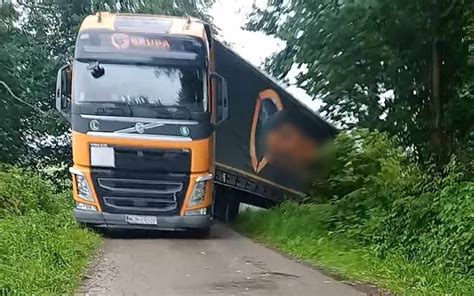

Ciągnik siodłowy to specjalistyczny pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczep, a nie przewóz ładunku na własnej ramie. To właśnie od charakterystycznego „siodła”, czyli mechanizmu sprzęgającego naczepę z pojazdem, pochodzi jego nazwa. Umożliwia ono nie tylko fizyczne połączenie zestawu, ale także przenosi część masy ładunku na tylną oś ciągnika, co zwiększa stabilność i przyczepność całego zestawu. Zrozumienie jego roli, budowy oraz specyfiki działania jest fundamentalne dla każdego, kto interesuje się branżą TSL, a także dla tych, którzy chcą po prostu lepiej rozumieć świat, który nas otacza.

Budowa ciągnika różni się od klasycznej ciężarówki. Nie ma on własnej „paki” ani przestrzeni załadunkowej. Całość mocy napędowej skupia się na układzie trakcyjnym, silniku, skrzyni biegów, osi oraz kabinie kierowcy. W nowoczesnych konstrukcjach szczególną uwagę przykłada się do konstrukcji ramy oraz wytrzymałości układu napędowego, ponieważ pracują one pod dużym obciążeniem niemal bez przerwy. Najczęściej ciągniki siodłowe kupują firmy transportowe obsługujące przewozy krajowe i międzynarodowe, operatorzy logistyczni oraz przedsiębiorstwa zajmujące się transportem specjalistycznym, np. materiałów sypkich, chłodniczych czy paliw.

Anatomia ciągnika siodłowego: kluczowe elementy konstrukcji

Centralnym elementem jest oczywiście rama - solidna konstrukcja, która stanowi szkielet całego pojazdu, przenosząc obciążenia z naczepy i chroniąc wszystkie podzespoły. Na niej osadzona jest kabina kierowcy, która w zależności od przeznaczenia może być typem dziennym (mniejsza, do transportu lokalnego) lub sypialnym. Te drugie to prawdziwe mobilne domy dla kierowców, wyposażone w łóżka, schowki, a często także lodówki czy kuchenki mikrofalowe, co jest kluczowe w transporcie dalekobieżnym.

Pod kabiną, a czasem częściowo pod nią, znajduje się silnik. To serce ciągnika, które musi generować ogromną moc, aby poradzić sobie z masą zestawu drogowego. Typowe jednostki mają moc od 400 do nawet ponad 600 koni mechanicznych, a ich zbiorniki paliwa często przekraczają 1000 litrów, co pozwala na pokonywanie tysięcy kilometrów bez konieczności częstego tankowania. Za przeniesienie tej mocy na koła odpowiadają osie napędowe oraz zaawansowany układ przeniesienia napędu. Nie można zapomnieć o układzie hamulcowym, który w ciągnikach siodłowych jest zazwyczaj pneumatyczny i musi być niezwykle wydajny, aby bezpiecznie zatrzymać zestaw o masie do 40 ton.

Siodło: kluczowy element łączący ciągnik z naczepą

Siodło (FBC), zwane również sprzęgiem siodłowym, jest głównym elementem konstrukcyjnym, który odpowiada za mocowanie i zabezpieczenie przyczepy. Siodło składa się z platformy nośnej i zamka, który jest niezbędny do zabezpieczenia sworznia królewskiego. Sworzeń królewski znajduje się w przedniej części naczepy. Siodło jest montowane do ramy za pomocą mocnych połączeń śrubowych.

Samo siodło często może mieć dwa stopnie swobody, rzadziej trzy, aby równomiernie rozłożyć obciążenie na całą oś ciągnika i skompensować drgania maszyny podczas jazdy. Funkcja siodła jest dwutorowa: po pierwsze, zapewnia mechaniczne połączenie, które przenosi część ciężaru naczepy na ciągnik. Po drugie, umożliwia elastyczny ruch obrotowy między ciągnikiem a naczepą, co jest niezbędne podczas manewrowania i pokonywania zakrętów. Dzięki siodłu, kierowca może w ciągu kilku minut odłączyć jedną naczepę i podłączyć inną, co znacząco usprawnia procesy logistyczne i zwiększa efektywność transportu.

Rodzaje ciągników siodłowych na polskich drogach

Różnorodność zadań transportowych wymaga różnorodności sprzętu. Na polskich drogach spotkamy wiele typów ciągników siodłowych, które są dostosowane do specyficznych potrzeb i rodzajów przewożonych ładunków. Kluczowe różnice wynikają zazwyczaj z wysokości siodła oraz konfiguracji osi.

Ciągniki Standard vs Low Deck (Mega): co oznacza wysokość siodła?

Wysokość siodła to jeden z najważniejszych parametrów, który decyduje o tym, z jakiego typu naczepą dany ciągnik może współpracować efektywnie.

• Niskie: Podwozie o wysokości do 1 metra jest uważane za niskie. Takie ciągniki są wyspecjalizowane i mogą kosztować więcej niż inne. Ich cechy to rama z obniżonymi dźwigarami oraz obniżone zawieszenie ciężarówki. Niektóre modele mają zawieszenie pneumatyczne dla wszystkich osi. Charakteryzują się znacznie niższą wysokością siodła, oscylującą wokół 950 mm. Ich główną zaletą jest możliwość agregowania z naczepami typu Mega, które dzięki obniżonej konstrukcji oferują większą kubaturę ładunkową, często z wewnętrzną wysokością aż 3 metry.
• Średnie: Wysokość od 1 do 1,14 metra. W takich wózkach siodełko można zamontować bez platformy lub na niskiej płycie (do 25 mm).
• Standard: Wysokość od 1,18 do 1,23 metra. Charakteryzują się standardową wysokością siodła, wynoszącą około 1150 mm. Są to najbardziej uniwersalne ciągniki, współpracujące z większością naczep plandekowych, chłodniczych czy cystern. Mogą współpracować z urządzeniami ciągniętymi o różnej wysokości, w tym z włokiem lub przyczepą samowyładowczą.
• Wysokie: Wysokość 1,3 metra i więcej. Najczęściej ciągniki są wykorzystywane do transportu ładunków. Podczepia się do nich naczepy płaskie, wywrotki, naczepy izotermiczne, cysterny, platformy do przewozu kontenerów.

Zbyt wysoka skrzynia naczepy w połączeniu ze standardowym siodłem może spowodować przekroczenie dopuszczalnej wysokości całego zestawu, co może stwarzać problemy nawet przy niskich wiaduktach. Problemem bywają także nadkola ciągle trące przy skręcie o naczepę, a czasami ściągane są całkiem. W ekstremalnych przypadkach rama ciągnika może złapać ramy naczepy, co miało miejsce w przypadku, gdy auto było na oponach 60, a następnie na 70.

Układ osi 4x2, 6x2, 6x4: co mówią te liczby i kiedy mają znaczenie?

Oznaczenia takie jak 4x2 czy 6x2 informują nas o liczbie osi w ciągniku oraz o tym, ile z nich jest napędowych. Pierwsza cyfra oznacza całkowitą liczbę punktów kołowych (zazwyczaj jedno koło bliźniacze liczone jest jako jeden punkt), a druga - liczbę kół napędzanych.

• 4x2: Jest to najbardziej popularny układ osi w ciągnikach siodłowych w Polsce i w całej Europie. Oznacza, że ciągnik ma dwie osie, z czego jedna jest osią napędową. Ten układ jest optymalny dla większości zastosowań transportowych, oferując dobry kompromis między ładownością, zużyciem paliwa a zwrotnością. Największą zaletą ciągnika 4x2 jest jego niska masa własna, co bezpośrednio przekłada się na wyższą teoretyczną ładowność w ramach dopuszczalnej masy całkowitej (DMC) zestawu, wynoszącej najczęściej 40 ton. Mniejsza liczba komponentów układu napędowego, takich jak mosty czy wały, oznacza niższe opory toczenia i, co za tym idzie, niższe zużycie paliwa. Jest to również najtańsza opcja w zakupie i najprostsza w serwisowaniu - mniej opon do wymiany, prostsza konstrukcja zawieszenia i układu przeniesienia napędu.
• 6x2: Ciągniki z tym układem posiadają trzy osie: jedną skrętną, jedną napędową oraz jedną dodatkową oś nienapędzaną, która może być umieszczona przed osią napędową (tzw. pchająca, ang. pusher) lub za nią (wleczona, ang. tag axle). Najważniejszą cechą osi dodatkowej jest zazwyczaj możliwość jej podnoszenia. Dzięki temu, gdy pojazd jest pusty lub lekko załadowany, oś można unieść, zmniejszając zużycie opon i opory toczenia, zbliżając charakterystykę pojazdu do wersji 4x2. Głównym celem stosowania układu 6x2 jest lepsze rozłożenie ciężaru i możliwość legalnego przewożenia cięższych, skondensowanych ładunków bez przekraczania dopuszczalnego nacisku na oś napędową (w Polsce i UE to zazwyczaj 11,5 tony). Jest to idealne rozwiązanie do transportu ciężkich kontenerów 20-stopowych, cystern czy naczep-silosów, gdzie duża masa skupiona jest na niewielkiej długości.
• 6x4: Oznacza ciągnik z trzema osiami, z czego dwie są osiami napędowymi (tzw. tandem). Podwójny most napędowy, często wyposażony w blokady mechanizmów różnicowych (zarówno międzyosiowych, jak i międzykołowych) oraz zwolnice w piastach kół, zapewnia niezrównaną trakcję. Taki pojazd jest stworzony do pracy w najcięższych warunkach: na placach budowy, w kopalniach, przy transporcie drewna z lasu czy w przewozach ponadgabarytowych. Zdolność do pokonywania wzniesień, grząskiego terenu czy śliskich nawierzchni jest nieporównywalnie wyższa niż w przypadku konfiguracji z jedną osią napędową. Oczywiście, ta potężna siła ma swoją cenę. Ciągniki 6x4 są najcięższe, co ogranicza ich ładowność w standardowym transporcie. Charakteryzują się również najwyższym zużyciem paliwa z powodu większych oporów wewnętrznych układu napędowego. Są także najdroższe w zakupie i serwisowaniu. W warunkach lekko terenowych ciągnik 4x4 idzie w terenie lepiej niż 6x4, ponieważ przednia oś się nie blokuje.

Ciągniki do zadań specjalnych: transport ponadgabarytowy i budowlany

Poza standardowymi konfiguracjami, istnieją również ciągniki siodłowe przeznaczone do bardzo specyficznych zadań. Ciągniki tego typu mają obniżone siodło, niższy prześwit, często też wzmocnione podwozie. Spotykane w leśnictwie, górnictwie, przy transporcie w warunkach bez dróg utwardzonych. Mają napędy na wszystkie osie, wzmocnione przekładnie, większe prześwity. Mowa tu o pojazdach do transportu ponadgabarytowego, które charakteryzują się wzmocnioną ramą, wieloma osiami (często więcej niż trzy) i potężnymi silnikami, zdolnymi ciągnąć setki ton.

Inna kategoria to ciągniki wykorzystywane w budownictwie, często w konfiguracji 6x4 lub 8x4, z napędem na wszystkie koła, przystosowane do pracy w trudnym terenie i ciągnięcia naczep wywrotek czy niskopodwoziowych do transportu maszyn budowlanych. Te maszyny to prawdziwi giganci, zaprojektowani do ekstremalnych wyzwań.

Wpływ wysokości siodła i masy własnej na dobór naczepy wywrotki

Wybór odpowiednich wymiarów naczepy wywrotki to kwestia czystej praktyki. Na budowach, gdzie liczy się kompaktowość i nisko położony środek ciężkości, często preferowane są stalowe wanny o mniejszych gabarytach. Natomiast przy transporcie materiałów takich jak zboże, trociny czy żwir na długich trasach, lepiej sprawdzą się aluminiowe naczepy o większej pojemności i niższej masie własnej. W skrócie, wymiary naczepy wywrotki to nie tylko liczby w katalogu, ale realny wskaźnik efektywności pracy i rentowności transportu.

Typowe wymiary naczep wywrotek i ich wpływ na pojemność

Nawet kilka centymetrów różnicy w długości lub wysokości burty może znacząco wpłynąć na możliwości załadunkowe naczepy. Najczęściej spotykane wymiary mieszczą się w następujących przedziałach:

• Długość: 7,2 - 8,5 metra
• Szerokość: 2,30 - 2,38 metra
• Wysokość burty: 1,4 - 1,7 metra

W praktyce, takie wymiary przekładają się na pojemność od 24 do 33 m³ w konstrukcjach stalowych, a nawet do 35-45 m³ w wersjach aluminiowych. Przykładowo: skrzynia o wymiarach 7,5 × 2,3 × 1,5 metra mieści około 26 m³ materiału. Jeśli jednak podniesiemy burty do 1,7 metra, pojemność wzrośnie o kolejne 4 m³. Ta pozornie niewielka różnica może przełożyć się na jeden dodatkowy kurs mniej w ciągu dnia lub tygodnia, co oznacza realną oszczędność paliwa i czasu.

Masa własna naczepy a ładowność

Nie można zapominać o masie własnej naczepy oraz dopuszczalnej masie całkowitej (DMC) całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem wynosi 35 ton. Oznacza to, że każda tona mniej w konstrukcji naczepy to tona więcej możliwego ładunku.

Dla ciężkich ładunków, takich jak asfalt, kamień czy gruz, lepszym wyborem będzie niższa i krótsza naczepa o pojemności do 27 m³. Warto również rozważyć naczepę z podnoszoną osią. Podczas pustego powrotu zmniejsza ona zużycie opon i paliwa.

Zwykłe naczepy mają DMC 35-36 ton, a te pod 3-osiowe ciągniki 40, 42 lub nawet 45 ton. Kupując nową naczepę wywrotkę 3-osiową, należy zwrócić uwagę na to, czy jest przystosowana do 3-osiowego ciągnika, co pozwala na większą ładowność. W przypadku przewożenia kruszyw na utwardzony grunt, należy pamiętać o dopuszczalnej masie całkowitej zestawu (DMC) oraz o nacisku na osie. Przeładowanie może skutkować wysokimi karami finansowymi.

Praktyczne aspekty i porady dla przewoźników

Dzień pracy ciągnika siodłowego zaczyna się zwykle od podstawowej kontroli technicznej: sprawdzenia świateł, ciśnienia powietrza w układzie pneumatycznym, poziomu płynów eksploatacyjnych oraz stanu opon. Następnie kierowca podczepia naczepę, kontrolując poprawność zapięcia siodła, przewody pneumatyczne i elektryczne. I dopiero wtedy zestaw jest gotowy do wyjazdu w trasę. Ciągnik siodłowy z naczepą pracuje najczęściej na długich dystansach: trasy międzynarodowe, dystrybucja regionalna, transport między centrami logistycznymi czy dowóz towarów do magazynów. Bardzo ważne jest dopasowanie ciągnika do rodzaju naczepy. Inne parametry musi mieć pojazd pracujący z chłodnią, inne z naczepą wywrotką, a jeszcze inne z platformą niskopodwoziową. Liczy się nie tylko moc, ale też rozstaw osi, przełożenia skrzyni, charakterystyka silnika oraz wytrzymałość układu hamulcowego.

Na co zwrócić uwagę przy zakupie ciągnika siodłowego?

Kupując ciągnik siodłowy, musisz patrzeć szeroko - od parametrów silnika, przez układ osi, po ergonomię kabiny i dostęp do serwisu.

• Moc (kW/ KM) - mówi, ile „mocy” ma pojazd, ale ważniejszy bywa moment obrotowy (Nm), ponieważ to on decyduje o zdolności ciągnięcia ładunku przy niskich obrotach (podjazdy, start z obciążeniem). Krzywa momentu obrotowego - sprawdź w danych technicznych, czy moment dostępny jest już przy niskich obrotach (np. 900-1100 obr/min).
• Systemy oczyszczania spalin (SCR, DPF, EGR) - znacznie wpływają na koszty serwisu (np. wymiana DPF, AdBlue).
• Skrzynia biegów - zautomatyzowana (AMT) mechaniczna skrzynia z elektroniką sterującą zmianami to oszczędność paliwa z zachowaniem wytrzymałości mechanicznej. Dobór skrzyni powinien odpowiadać stylowi pracy.
• Przełożenie mostu (final drive) - powinno być dobrane do prędkości roboczej: duże przełożenie = lepsze przyspieszenie, ale wyższe obroty na trasie; odwrotnie dla mniejszych przełożeń.
• Zawieszenie pneumatyczne - poprawia komfort jazdy i pozwala na regulację wysokości (przydatne przy manewrowaniu rampami).
• Systemy bezpieczeństwa - EBS/ABS, ASR, ESP, (retarder, exhaust brake) - to nie są „luksusowe dodatki”, to elementy obniżające ryzyko wypadku i zużycie tarcz/okładzin.
• Komfort kabiny - fotel z amortyzacją, regulacja kolumny kierownicy, warunki do spania - wpływają na bezpieczeństwo (zmęczenie kierowcy) i na rotację kadr.
• Systemy telematyczne - dają dane o spalaniu, stylu jazdy, historii błędów, to bezcenne przy zarządzaniu TCO (całkowity koszt posiadania pojazdu).
• ADR - jeśli przewozisz towary niebezpieczne, upewnij się, że ciągnik ma odpowiednie instalacje.

Na co zwrócić uwagę, kupując używany ciągnik siodłowy?

Rynek używanych oraz nowych ciągników obfituje w pułapki. Począwszy od zamaskowanych uszkodzeń, po nieodpowiednio dobrane specyfikacje.

• Rama - to „kręgosłup” pojazdu i bezpośrednio informuje o stanie całej konstrukcji. Pęknięcia spawów, miejscowe korozje, naprawy blacharskie po wypadkach to jasne sygnały ostrzegawcze. Nawet małe pęknięcie może z czasem znacznie obniżyć bezpieczeństwo i generować kosztowny remont. Przy oględzinach zwróć uwagę na nierówne spawy, ślady świeżych malowań w nietypowych miejscach, „gięcia” blachy. W razie wątpliwości zleć badanie nieniszczącymi metodami.
• Przebieg - zaniżony przebieg to częste oszustwo. Porównaj przebieg z historią serwisową, fakturami i danymi telematycznymi (jeśli są dostępne). Odczyt z ECU i raporty z telematyki (jeśli sprzedawca je udostępni) pomogą wykryć niespójności.
• Układ oczyszczania spalin - współczesne ciągniki mają skomplikowane układy oczyszczania spalin. Zdarza się, że poprzedni właściciel użytkował pojazd „na skróty” (usuwanie DPF, modyfikacje), co może skutkować problemami prawnymi i trudnościami w serwisowaniu. Sprawdź czy DPF był regenerowany regularnie i czy system AdBlue działa.
• Historia serwisowa - brak faktur i zapisów serwisowych to bomba zegarowa. Historia napraw mówi wiele: czy pojazd był regularnie serwisowany, jakie podzespoły wymieniano i czy eksploatacja była „ciężka”.
• Skrzynia biegów i sprzęgło - objawy to najczęściej: trudna zmiana biegów, ślizganie się sprzęgła, dymienie przy ruszaniu. Naprawa może być kosztowna, zwłaszcza w automatach lub zautomatyzowanych skrzyniach.
• Opony - wielu sprzedawców „ukrywa” stan opon, np. stosując różne marki ogumienia. Może się zdarzyć również, że bieżnik jest nierównomiernie zużyty.
• Test pod obciążeniem - jazda z naczepą (najlepiej załadowaną) odsłania problemy, które nie występują na „pustym” pojeździe. Dla pewności zrób też pomiar ciśnienia sprężania cylindrów.
• Gwarancja i serwis - upewnij się, że gwarancja jest przenoszona (jeśli kupujesz nowy lub nowszy używany pojazd) i że masz dostęp do autoryzowanego serwisu w swojej okolicy.
