Instrukcja Obsługi Nosnika JCB 444

Niniejsza instrukcja obsługi stanowi kluczowe źródło informacji dla bezpiecznego i efektywnego użytkowania nosnika JCB z silnikiem JCB EcoMax 444. Wszystkie prawa zastrzeżone. Przed przystąpieniem do obsługi maszyny należy dokładnie zapoznać się z treścią instrukcji operatora, utrzymując ją w czystości i dobrym stanie.

Wprowadzenie i Zgodność Produktu

Dokumentacja techniczna i instrukcje użytkowania są niezbędne do prawidłowego funkcjonowania maszyny. Sekcje instrukcji obejmują:

• 01-00-00 Ogólne informacje
• 01-00-04 Zgodność produktu
• 01-00-06 Przeznaczenie

Podzespoły zostały zaprojektowane i wyprodukowane przez JCB w Wielkiej Brytanii. Maszyna jest napędzana znanym i sprawdzonym silnikiem JCB EcoMax 444, zgodnym z normą Tier IV Interim, o mocy 81 kW (109 KM) i pojemności 4,4 litra. Należy zwrócić uwagę, że silnik ten nie posiada filtra cząstek stałych DPF ani systemu SCR (AdBlue), co wpływa na jego prawidłowe działanie i wymaga odpowiednich działań w celu zapewnienia prawidłowych parametrów środowiskowych. Jakiekolkolwiek zmiany w specyfikacji mogą mieć wpływ na te wymagania lub je unieważnić.

Bezpieczeństwo Użytkowania i Konserwacji

Wszystkie maszyny mogą być niebezpieczne, dlatego kwestie bezpieczeństwa są priorytetowe. Instrukcja zawiera szczegółowe sekcje dotyczące bezpieczeństwa:

• 01-03-03 Bezpieczeństwo - Twoje i innych
• 01-03-06 Ostrzeżenia dotyczące bezpieczeństwa
• 01-03-09 Ogólne bezpieczeństwo
• 01-03-12 Bezpieczeństwo konserwacji
• 01-03-18 Bezpieczeństwo operacyjne
• 01-03-21 Bezpieczeństwo w miejscu pracy
• 01-03-24 Ocena ryzyka

W niniejszej instrukcji znajdują się informacje dotyczące bezpieczeństwa, które rozpoczynają się od hasła sygnalizacyjnego, np. jak pokazano na Rysunku 1. Aby uniknąć wypadków, zawsze należy stosować się do zawartych w nich ostrzeżeń. Jeśli nie jesteś pewien jak wykonać pracę, zapytaj osobę, która ma odpowiednią wiedzę.

Ogólne Zasady Bezpieczeństwa

Aby obsługiwać maszynę i jej osprzęt, należy posiadać odpowiednie umiejętności i wiedzę. Zawsze należy postępować zgodnie z obowiązującymi przepisami w kraju, w którym urządzenie jest eksploatowane, oraz z niniejszą instrukcją. Niestosowanie się do nich może narazić Ciebie i innych na ryzyko. Zawsze bądź ostrożny i czujny.

Odzież ochronna: Nie należy nosić luźnej odzieży, która mogłaby zostać wciągnięta przez ruchome części maszyny. Mankiety powinny być zapięte. Należy powstrzymać się od noszenia krawatów lub szalików, a długie włosy powinny być związane.

Warunki pracy: Nie należy obsługiwać maszyny pod wpływem alkoholu lub narkotyków, ani gdy czujesz się źle. Unikaj pracy w obszarach o potencjalnie wybuchowej atmosferze. Upewnij się, że maszyna i osprzęt są wystarczające i odpowiednie do wykonywanego zadania. Nigdy nie pracuj pod podniesionym ładunkiem, chyba że jest on podparty mechanicznym urządzeniem. Błyskawice mogą zabić.

Gorące powierzchnie: Dotykanie gorących powierzchni może spowodować oparzenia skóry. Powierzchnie mogą być gorące, nawet po wyłączeniu silnika. Należy zachować ostrożność w pobliżu paska napędowego. Nie należy myć systemu wysokociśnieniowego, gdy jest gorący. Należy pozwolić, aby umyty układ ostygł. OSTRZEŻENIE! Silnik ma ruchome części, które obracają się w komorze silnika. Należy unikać kontaktu z ruchomymi częściami. Przed przystąpieniem do konserwacji silnika należy upewnić się, że maszyna jest bezpieczna do pracy.

Olej silnikowy: Zbyt wysoki poziom oleju w misce olejowej, spowodowany rozcieńczeniem paliwem, musi zostać spuszczony do właściwego poziomu. OSTRZEŻENIE! Zanieczyszczenia w komorze silnika mogą być szkodliwe. OSTRZEŻENIE! Nie należy wdychać szkodliwych zanieczyszczeń.

Układ paliwowy: Nie należy odłączać układu paliwowego przy pracującym silniku, ponieważ powoduje to wysokie ciśnienie paliwa. UWAGA! Paliwa, oleje i smary należy usuwać zgodnie z lokalnymi przepisami.

Bezpieczeństwo Konserwacji

Uszkodzona maszyna może spowodować obrażenia u Ciebie lub u innych. Nie należy obsługiwać maszyny poza jej dopuszczalnymi limitami. Opary mogą zaszkodzić Tobie lub osobom postronnym, jeśli zostaną wdychane. Należy zapewnić dobrą wentylację lub użyć wyciągu spalin. Zła komunikacja może prowadzić do wypadków. Upewnij się, że wszystkie polecenia są jasne i zrozumiałe dla wszystkich. Niebezpieczne substancje. Nie należy palić w pobliżu układu wydechowego lub elektrycznego. Nagłe zmiany ciśnienia atmosferycznego. Nie należy pracować w potencjalnie wybuchowej atmosferze. Natychmiast przerwij pracę, jeśli wystąpi usterka. Niezwykłe dźwięki i zapachy mogą być oznakami problemów. Gorące powierzchnie mogą spowodować oparzenia skóry. Po uruchomieniu maszyny należy upewnić się, że jest ona regularnie sprawdzana pod kątem bezpieczeństwa przeciwpożarowego. Upewnij się, że gaśnice są obecne i sprawne.

Bezpieczeństwo w Miejscu Pracy

Przed rozpoczęciem pracy należy dokładnie zapoznać się z miejscem pracy. Należy utrzymywać inne osoby z dala od maszyny. Niebezpieczne substancje zakopane na placu budowy. Należy sprawdzić, czy na placu budowy znajdują się zakopane rury i odpływy. Ograniczona widoczność. Nie należy pracować w tym samym obszarze co inne maszyny. Należy wziąć pod uwagę wszelkie szkody, które możesz spowodować w infrastrukturze publicznej.

Ocena Ryzyka

Przy ocenie ryzyka należy wziąć pod uwagę następujące czynniki:

• Doświadczenie operatora: Czy jest kompetentny? Czy potrzebny jest nadzór?
• Masa i gabaryty: Jak ciężki i nieporęczny jest ładunek? Czy ma niewygodny kształt? Czy masa jest równomiernie rozłożona?
• Stan podłoża: Czy podłoże jest twarde? Jak nierówne jest podłoże? Czy jest wystarczająca przyczepność i hamowanie?
• Warunki pogodowe: Jak silny jest wiatr? Czy pada deszcz, czy jest prawdopodobny?

Szczegółowe Dane Techniczne i Konserwacja Silnika

Identyfikacja i Specyfikacje Silnika

• Płyta identyfikacyjna silnika
• Etykiety silnika
• Etykiety komponentów
• Objaśnienie numeru identyfikacyjnego silnika
• Identyfikacja komponentów silnika
• Podstawowe dane silnika
• Specyfikacje silnika
• Blok silnika i dane płyty podstawy
• Dane głowicy cylindrów
• Dane zaworów wlotowych i wydechowych
• Dźwignie wahaczy, wałek wahacza i dane popychaczy
• Dane tłoków i korbowodów
• Dane wału korbowego
• Dane wałka rozrządu

Układ Paliwowy

• Dane układu paliwowego
• Dopuszczalne i niedopuszczalne paliwa
• Rodzaje paliw
• Stosowanie i skutki działania paliw
• Zawartość siarki
• Skutki zanieczyszczeń paliwa

Układ Smarowania i Chłodzenia

• Dane układu smarowania
• Dane układu chłodzenia
• Mieszanki chłodziwa

Osprzęt Elektryczny i Mocowania

• Dane osprzętu elektrycznego
• Łączniki ocynkowane i łączniki Dacromet
• Śruby i wkręty
• Połączenia hydrauliczne
• System uszczelnień czołowych "O-ring"
• System węży "Torque Stop"
• Wyjaśnienie momentu obrotowego + kąta
• Procedura dokręcania momentem obrotowym + kątem
• Wartości momentu obrotowego silnika

Oleje i Płyny Eksploatacyjne

• Olej smarowy silnika
• Zalecane oleje
• Pojemność oleju silnikowego
• Mieszanki płynu chłodzącego
• Mieszanki uszczelniające, mocujące i pielęgnacyjne

Narzędzia Serwisowe i Procedury

Dla prawidłowej konserwacji i naprawy silnika JCB 444, niezbędne są specjalistyczne narzędzia. Wśród nich znajdują się:

• 892/01146 - Narzędzie do montażu korka rdzeniowego
• 892/01147 - Narzędzie do obracania wału korbowego
• 892/01148 - Sworzeń rozrządu
• 892/01149 - Szablon uszczelki miski olejowej
• 892/01150 - Kołek ustalający miski olejowej
• 892/01151 - Narzędzie do usuwania tulei wtryskiwacza
• 892/01152 - Narzędzie do montażu uszczelki trzonu zaworu
• 892/01154 - Narzędzie do usuwania pokrywy FIP (pompy wtryskowej)
• 892/01155 - Narzędzie do usuwania przekładni FIP
• 892/01157 - Narzędzie do montażu przedniego uszczelnienia wału korbowego
• 892/01156 - Narzędzie do montażu tylnego uszczelnienia wału korbowego
• 892/01158 - Narzędzie do ustawiania tylnego uszczelnienia wału korbowego
• 892/01159 - Narzędzie do montażu uszczelki wtryskiwacza
• 892/01168 - Atrapa wtryskiwacza
• 892/01169 - Narzędzie do ustawiania górnego martwego punktu (TDC)

Informacje o momencie obrotowym MUSZĄ być używane w połączeniu z zalecanymi procedurami zawartymi w niniejszej instrukcji, aby zapobiec awariom w eksploatacji.

Uruchamianie i Zatrzymywanie Silnika

• Uwagi przed uruchomieniem
• Procedura uruchamiania
• Kontrole silnika po uruchomieniu
• Procedura docierania silnika
• Zatrzymywanie silnika

Zapewnienie prawidłowego uruchomienia silnika jest kluczowe dla jego żywotności. Przycisk należy trzymać wciśnięty, aż kontrolka zgaśnie. Jeśli temperatura wynosi poniżej -12°C (10.4°F), dostępne jest podgrzewanie wstępne. Po uruchomieniu silnika należy regularnie sprawdzać jego stan, aby upewnić się, że działa prawidłowo i nie występują żadne uszkodzenia.

Demontaż i Montaż Miski Olejowej

Procedura demontażu i montażu miski olejowej obejmuje kilka istotnych kroków. Przed przystąpieniem do pracy należy upewnić się, że silnik jest bezpieczny. Należy odłączyć miskę olejową od silnika i oczyścić powierzchnie styku. Następnie należy nanieść uszczelniacz na powierzchnię styku miski olejowej i silnika, używając szablonu jako prowadnicy. Ważne jest, aby podczas montażu miski olejowej unikać rozmazywania uszczelniacza i dokręcić ją z odpowiednim momentem obrotowym.

Program JCB Select i Nowe Maszyny JCB

Firma Interhandler we Wrocławiu zaprezentowała także program JCB Select, który obejmuje certyfikowane maszyny używane. Program oferuje wyselekcjonowane egzemplarze, nie starsze niż 4 lata, z udokumentowanym pochodzeniem oraz odpowiednio przygotowane pod względem technicznym i wizualnym. Maszyny z programu JCB Select objęte są półroczną gwarancją, w tym przez pierwsze trzy miesiące mają pełną ochronę PremierCover. Przykładem takiej maszyny była prezentowana koparka gąsienicowa JS200.

Premiera Nowych Maszyn JCB

Na spotkaniu we Wrocławiu odbyła się premiera maszyn Hydradig 110W, 3CX Global i 3CX Compact.

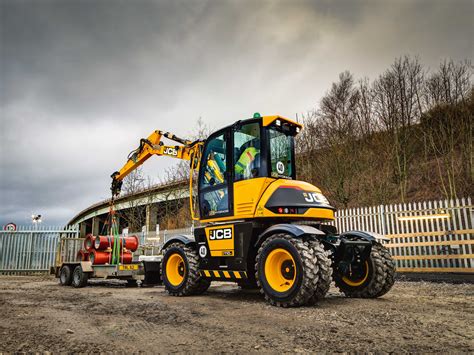

• JCB Hydradig 110W

  Ta innowacyjna konstrukcja, przeznaczona dla sektora budowlanego, wyróżnia się widocznością, stabilnością, zwrotnością, mobilnością i możliwościami serwisowania. Silnik umiejscowiono w komorze poniżej wieńca obrotowego, co obniża środek ciężkości, zwiększa stabilność i ułatwia serwisowanie. Operator ma doskonałą widoczność z kabiny (martwy punkt jedynie 1 m) na osprzęt koparkowy, lemiesz i wszystkie cztery koła. Udźwig Hydradiga na w pełni wyciągniętym ramieniu wynosi 1 tonę, a maksymalny zasięg w poziomie to 7785 mm.

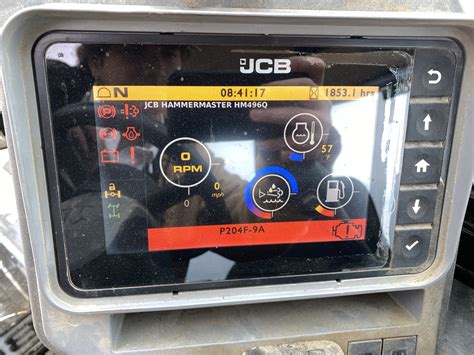

  Kabina CommandPlus z 7-calowym kolorowym wyświetlaczem i dotykowym kontrolerem obrotowym oferuje nagrzewnicę i klimatyzację w standardzie. Operator ma do dyspozycji trzy tryby sterowania (wszystkie koła skrętne, dwa koła skrętne, tryb kraba), co zapewnia promień skrętu mniejszy niż 4 m. Hydradig może poruszać się z prędkością 40 km/h w trzech trybach jazdy: drogowy, plac budowy i pełzania. Hak o uciągu 3,5 t na lemieszu jest dostępny jako opcja.

  Hydradig 110W to również uniwersalny nośnik osprzętu, umożliwiający aplikację wielu rodzajów instalacji, w tym rotora, wiertnicy, młota czy łyżek chwytakowych.

• JCB 3CX Compact

  Tegoroczna nowość, już znana i ceniona w Polsce, jest o 35% mniejsza (wysokość tylko 2,6 m) od innych koparkoładowarek JCB, co sprawia, że doskonale sprawdza się w ciasnych przestrzeniach miejskich.

• JCB 3CX Global

  Lżejsza, niższa i z nieco słabszym silnikiem w porównaniu do innych koparkoładowarek JCB, ale pod względem uniwersalności nie ustępuje innym modelom z rodziny 3CX.
