Nowoczesne kombajny zbożowe CLAAS: Techniczne aspekty hederów i specyfikacje

Kombajny zbożowe marki CLAAS, szczególnie te z serii Lexion, od lat cieszą się uznaniem wśród rolników ze względu na swoją wysoką jakość, wydajność oraz mocne silniki. Seria Lexion jest jedną z najbardziej rozpoznawalnych i cenionych klas kombajnów, oferującą zaawansowane rozwiązania technologiczne, które przekładają się na efektywność pracy podczas żniw.

Jednym z kluczowych elementów wpływających na wydajność kombajnu jest jego przyrząd żniwny, zwany również hederem. W nowoczesnych maszynach CLAAS, takich jak modele z serii Lexion, stosowane są innowacyjne rozwiązania, które optymalizują przepływ materiału i zwiększają całkowitą wydajność kombajnu. Przyrządy żniwne VARIO od CLAAS zostały specjalnie opracowane z myślą o zbiorze zbóż, rzepaku i ryżu, zapewniając wysoką efektywność powierzchniową niezależnie od warunków plonowania.

Przyrządy żniwne VARIO: Klucz do optymalnego przepływu materiału

Dostosowane do indywidualnych potrzeb ustawienie stołu przyrządu żniwnego VARIO jest kluczowe dla zapewnienia optymalnego przepływu materiału do kombajnu. Technologia VARIO pozwala na zwiększenie całkowitej wydajności kombajnu nawet o 10%. Te przyrządy żniwne, sprawdzone tysiące razy w praktyce, charakteryzują się wysoką efektywnością i wydajnością powierzchniową.

Główne zalety i funkcje przyrządów VARIO:

• Bezstopniowe przesuwanie stołu: Wbudowane blachy do rzepaku można przesuwać bezstopniowo o nawet 700 mm, co ułatwia dostosowanie maszyny do różnych upraw.
• Poprawiona widoczność: Poprzeczna rura ustawiona pod kątem zapewnia lepszy widok z kabiny na stół przyrządu żniwnego.
• Zoptymalizowany nagarniacz: Nagarniacz zaprojektowany tak, aby zabierać wyraźnie mniej źdźbeł, co minimalizuje straty.
• Automatyczna regulacja siły uciągu nagarniacza: System ten odciąża operatora podczas zbioru wyległego zboża, automatycznie dopasowując siłę uciągu do trudnych warunków żniw.
• CEMOS AUTO HEADER: Innowacyjny system wspomagania, który automatycznie ustawia nagarniacz i długość stołu, optymalizując pracę na podstawie danych z czujników takich jak FIELD SCANNER czy czujnika wysokości warstwy w kanale wciągającym.
• Szybkie przezbrojenie: Rozdzielacze łanu i kosy do rzepaku można szybko dołączać i odłączać, co skraca czas potrzebny na zmianę konfiguracji.
• Duża średnica ślimaka wciągającego: Średnica 660 mm optymalizuje przepływ materiału do dalszych etapów omłotu.

Automatyzacja pracy zaczyna się już na etapie przyrządu roboczego. Dokładne dopasowanie przyrządu żniwnego do roślin i kombajnu sprawia, że zbiory stają się łatwiejsze, szybsze i bardziej komfortowe. Przyrządy robocze i maszyny CLAAS są do siebie perfekcyjnie dopasowane, co przekłada się na wysoką wydajność w kampanii żniwnej.

Utrzymanie ciągłości przepływu materiału

Hydrauliczny napęd nagarniacza umożliwia automatyczne dopasowanie siły jego uciągu do zmiennych warunków polowych, takich jak wyległe łany. Automatyczne utrzymanie wysokości reaguje na zadane wartości ciśnienia i czułości, co gwarantuje stały przepływ materiału. System CEMOS AUTO HEADER, aktywowany jednym naciśnięciem przycisku, automatycznie dostosowuje kluczowe ustawienia przyrządu żniwnego, takie jak długość stołu czy pozycja nagarniacza, do aktualnych warunków omłotu. Dane z FIELD SCANNER (rejestrującego wysokość roślin) i czujnika wysokości warstwy w kanale wciągającym są wykorzystywane do aktywnej regulacji położenia nagarniacza i stołu VARIO. Zapewnia to jednolity przepływ materiału, poprawiając wydajność i jakość pracy młocarni, separacji oraz czyszczenia, a także zwiększając komfort operatora.

Automatyczne rozpoznawanie przyrządu roboczego

Kombajn automatycznie ustawia najważniejsze parametry, aby być szybciej gotowym do pracy. Moduł przyrządu dostarcza mu informacji o typie hedera, szerokości roboczej, liczbie sekcji, pozycji nagarniacza, pozycji parkowania oraz zadanych wartościach wysokości roboczej i licznika hektarów z AUTO CONTOUR. Dzięki temu użytkownik odnosi korzyści od samego początku, a maszyna jest w krótkim czasie gotowa do zbiorów, a jej obsługa staje się znacznie prostsza.

System uwzględnia pozycje nagarniacza, stołu VARIO oraz kanału wciągającego, co pozwala na wyeliminowanie kolizji i potencjalnych uszkodzeń.

Wszechstronność zastosowania przyrządów VARIO

Przyrządy żniwne VARIO są przeznaczone do najtrudniejszych warunków zbioru w pszenicy, rzepaku i ryżu. Dostępna szeroka gama szerokości roboczych, od VARIO 1380 do VARIO 500, umożliwia ich zastosowanie we wszystkich modelach kombajnów CLAAS z serii LEXION, TRION i EVION.

Hydrauliczne przestawianie stołu

Stół przyrządu żniwnego można wygodnie przesuwać w zakresie od -100 mm do +600 mm za pomocą dźwigni wielofunkcyjnej. Operator dysponuje w ten sposób łącznym zakresem płynnego przestawiania stołu wynoszącym 700 mm, co pozwala na optymalne dostosowanie hedera do danych warunków zbioru. Zapewnia to zawsze optymalny przepływ materiału.

Szybkie przezbrojenie na zbiór rzepaku

Zintegrowane blachy do rzepaku oraz łatwe dołączanie kos do rzepaku pozwalają na przezbrojenie maszyny na zbiór rzepaku w ciągu zaledwie kilku minut. Pełny zakres przestawiania stołu (70 cm) jest dostępny również z zamontowanymi kosami do rzepaku. Umożliwia to nie tylko bardzo kompaktową pozycję transportową, ale także zastosowanie noży do rzepaków w innych uprawach, takich jak bobik.

Regulacja wysokości ślimaka wciągającego

Niezakłócony przepływ materiału rozpoczyna się już w przyrządzie żniwnym. Prawidłowe ustawienie wysokości ślimaka wciągającego jest kluczowe dla najlepszych rezultatów. Łatwa regulacja z wbudowaną skalą dostępna jest po zewnętrznych stronach hedera. Dla większych szerokości roboczych (od modelu VARIO 1080) możliwe jest także hydrauliczne przestawianie dzielonego ślimaka wciągającego pośrodku.

Obsługa ustawień odbywa się w systemie CEBIS lub bezpośrednio na przyrządzie żniwnym. Operator może wygodnie ustawić zgarniacze w niecce przyrządu żniwnego z zewnątrz, dopasowując maszynę do rodzaju rośliny, plonu i warunków polowych.

Konstrukcja zaprojektowana z myślą o najwyższej przepustowości

Układ napędowy przyrządów żniwnych VARIO został opracowany z myślą o najwyższej przepustowości i długich kampaniach. Napęd belki kosy realizowany jest przez przekładnię planetarną, pracującą bardzo cicho. Podczas przesuwania stołu przyrządu żniwnego wałek przegubowy napędu przesuwa się teleskopowo, co pozwala kontynuować pracę w każdej pozycji. Ślimak wciągający i napęd kosy są oddzielnie zabezpieczone sprzęgłami przeciążeniowymi.

Przeniesienie napędu do modeli VARIO 1380 / 1230 / 1080, charakteryzujące się niewielkim zapotrzebowaniem na konserwację, jest dokładnie dostosowane do koncepcji dzielonego nagarniacza. Napęd noży odbywa się synchronicznie z lewej i prawej strony przez przekładnie planetarne, co zapewnia bardzo spokojną pracę przyrządu żniwnego. Przekładnie te są również wyposażone w sprzęgła przeciążeniowe.

Korzyści z zastosowanego napędu:

• Dłuższe okresy między przeglądami: Niższe nakłady na konserwację.
• Kompaktowa pozycja transportowa: Stół przyrządu żniwnego można całkowicie wsunąć nawet z zamontowanymi kosami do rzepaku, co ułatwia transport.
• Wszechstronność: Możliwość zastosowania kos do rzepaku w różnych uprawach.
• Automatyczna regulacja siły uciągu nagarniacza: Zwiększa komfort i efektywność pracy.

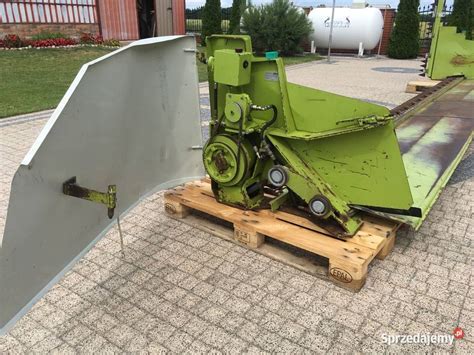

Większa siła cięcia i łatwiejszy montaż kos do rzepaku

Mechaniczne kosy do rzepaku, w porównaniu z poprzednimi modelami, oferują zwiększoną o 50% wydajność cięcia, co ułatwia zbiór nawet cięższych łanów i zmniejsza problemy z silnym zachwaszczeniem na brzegach pola. Zredukowany o 33% ciężar tych kos ułatwia obsługę i sprawia, że montaż jest szybki i komfortowy.

Systemy prowadzenia i automatyzacji

Nowoczesne kombajny CLAAS Lexion wyposażone są w zaawansowane systemy wsparcia operatora, które zwiększają precyzję, wydajność i komfort pracy.

AUTO CONTOUR: Precyzyjne kopiowanie terenu

Aby umożliwić zawsze precyzyjne prowadzenie przyrządu żniwnego wzdłuż podłoża, przyrządy robocze CLAAS są wyposażone w systemy CONTOUR i AUTO CONTOUR. Żądaną wysokość cięcia można ustawić przez CEBIS. Przyrządy żniwne z CONTOUR automatycznie dopasowują się do nierówności pola wzdłuż kierunku jazdy, podczas gdy AUTO CONTOUR kompensuje nierówności poprzecznie do kierunku jazdy. Pałąki kopiujące pod przyrządem żniwnym reagują na nierówności podłoża, a czujniki rejestrują wychylenie, aktywując działanie odpowiedniego siłownika przyrządu żniwnego. Sterowanie poprzeczne i podłużne można przesterować w każdym momencie.

CEMOS AUTOMATIC: Samouczący się system wspomagania operatora

CEMOS AUTOMATIC to zaawansowany, samouczący się system asystowania operatorowi. Jego funkcje automatyki wspierają operatora na bieżąco i w aktywny sposób podczas wykonywania wszystkich prac. Na podstawie wielkości docelowych, takich jak jakość ziarna, jakość omłotu, czystość, jakość słomy i przepustowość, system analizuje dane z czujników i ustawień, optymalizując pracę kombajnu w czasie rzeczywistym aż do technicznych granic wydajności.

Kluczowe funkcje CEMOS AUTOMATIC:

• CEMOS DIALOG: Prowadzi operatora za pomocą pytań do optymalnego ustawienia maszyny, a po zatwierdzeniu propozycji dokonuje ustawień bezpośrednio. Analizuje wydajność, informuje o potencjale optymalizacji i sugeruje poprawki.
• AUTO CROP FLOW: Chroni cały system przed przeciążeniem.
• AUTO SLOPE: Reguluje ustawienie wentylatora zależnie od nachylenia.
• CRUISE PILOT: Aktywnie reguluje prędkość zbioru.
• AUTO CLEANING: Poprawia czyszczenie poprzez regulację otwarcia sit i liczby obrotów dmuchawy.
• AUTO SEPARATION: Optymalizuje liczbę obrotów rotora i ustawienie klap rotora w celu poprawienia separacji ziarna.
• AUTO THRESHING: W pełni automatycznie reguluje szczelinę na klepisku i liczbę obrotów bębna młócącego.
• Czyszczenie 4D: Zależnie od nachylenia zbocza reguluje położenie klap rotora dla optymalnego wykorzystania procesu czyszczenia.
• AUTO HEADER: Aktywnie reguluje pozycję nagarniacza i stołu przyrządu żniwnego VARIO.
• AUTO CHOPPING: Poprawia jakość cięcia i zmniejsza zużycie paliwa.

CEMOS DIALOG wspiera aktywnie użytkownika podczas pomiaru strat, kalibrując czujniki strat na początku dnia i automatycznie dopasowując ich czułość po zmianie poziomu strat. Maszyna pracuje zawsze dokładnie na granicy przyjętych strat, zapewniając precyzyjny zbiór na granicy strat.

Systemy prowadzenia

Dla zapewnienia precyzyjnego zbioru na centymetr, kombajny LEXION można wyposażyć w trzy automatyczne systemy prowadzenia, zależnie od zastosowania:

• Cyfrowy AUTO PILOT
• Sterowany satelitarnie GPS PILOT CEMIS 1200
• Elektroniczno-optyczny LASER PILOT (opcjonalnie z FIELD SCANNER)

Cyfryzacja i łączność

Kombajny LEXION są w pełni zintegrowane z nowoczesnymi systemami zarządzania danymi. Usługa Machine connect umożliwia przesyłanie danych maszyny bezpośrednio do chmury, a w systemie CEMIS 1200 można tworzyć i zarządzać zleceniami bezpośrednio na maszynie. Dzięki DataConnect można przetwarzać dane maszyn niezależnie od producenta. Usługa Machine connect ułatwia prace konserwacyjne i serwisowe.

Specyfikacja techniczna wybranych modeli CLAAS Lexion

Seria Lexion oferuje szeroką gamę modeli, dostosowanych do różnorodnych potrzeb gospodarstw. Poniżej przedstawiono kluczowe dane techniczne dla wybranych modeli, koncentrując się na ich wydajności i parametrach roboczych.

Technologie napędowe i separacji

Nowoczesne modele Lexion wykorzystują zaawansowane systemy, takie jak APS HYBRID, który dzięki bębnowi przyspieszającemu o średnicy 450 mm inicjuje wydajny proces omłotu, zapewniając ogromną przepustowość i przyspieszając materiał do 20 m/s. Duża średnica bębna i niewielki kąt opasania generują siły odśrodkowe, kluczowe dla maksymalnej wydajności separacji.

System separacji ROTO PLUS, wyposażony w ułożyskowane mimośrodowo rotory, generuje znaczne siły odśrodkowe umożliwiające odseparowanie pozostałych ziaren od słomy. Średnica 445 mm i długość 4200 mm zapewniają dużą powierzchnię separacji.

System czyszczenia JET STREAM z hydraulicznym wariatorem dmuchawy i wydajną obsługą zgonin jest specjalnie dostosowany do separacji ziarna ROTO PLUS. Podwójny, przewietrzany stopień opadania umożliwia intensywne oczyszczanie wstępne.

Dynamiczne zarządzanie mocą i chłodzeniem

• DYNAMIC POWER: Inteligentny system, który automatycznie dopasowuje moc silnika do aktualnego zapotrzebowania, oszczędzając do 10% paliwa podczas pracy z częściowym obciążeniem. Podczas pracy z pełnym obciążeniem moc maksymalna pozostaje aktywna. System ten steruje różnymi krzywymi mocy zależnie od obciążenia, optymalizując pracę silnika do aktualnej wydajności.
• DYNAMIC COOLING: Zmienny napęd wentylatora chłodzi według potrzeb, wykorzystując maksymalną liczbę obrotów tylko przy pełnym obciążeniu. Minimalizuje gromadzenie się kurzu, zmniejsza zanieczyszczenie chłodnicy i przedziału silnika. Przy rozłożonej rurze rozładowczej zbiornika ziarna, zwiększa obroty i aktywnie przedmuchuje komorę silnika, wydłużając okresy między przeglądami filtrów powietrza.

Wydajność i prędkość

Kombajny LEXION oferują imponującą moc, sięgającą nawet 790 KM w modelu LEXION 8900. Prędkość jazdy do 40 km/h (w zależności od kraju) zapewnia szybkie przemieszczanie się po polu i między lokalizacjami. Opróżnianie zbiornika ziarna o pojemności do 18 000 litrów odbywa się z prędkością do 180 l/s, co pozwala zabezpieczyć zebrane ziarno w rekordowo krótkim czasie. Prędkość rozładunku można płynnie regulować od 180 l/s do 90 l/s, a proces można przerwać lub stopniowo wyłączać ślimaki, aby całkowicie opróżnić rurę rozładowczą.

Niezawodność i konserwacja

Kombajny CLAAS Lexion wyznaczają nowe standardy w zakresie trwałości i niezawodności. Inteligentny układ napędowy, obejmujący sterowane hydraulicznie sprzęgło suche, napinane hydraulicznie pasy główne i ujednolicone napinacze pasów, zapewnia poprawione przenoszenie siły i niższe koszty konserwacji.

Niskie wymagania konserwacyjne to cecha charakterystyczna kombajnów CLAAS. Okresy między przeglądami są długie, a częstotliwość wymiany oleju hydrauliki roboczej wynosi 1000 godzin. Codzienne prace konserwacyjne są szybkie i niewymagające wysiłku, a wszystkie najważniejsze punkty są łatwo dostępne. Wytrzymała pokrywa przedziału silnika ułatwia dostęp do zbiornika ziarna i prac konserwacyjnych. Dodatkowe bezpieczeństwo gwarantują uchwyty oraz składane stopnie. Pokrywy boczne, wejście i przedział silnika są jasno oświetlone.

Dla najbardziej wymagających warunków pracy, dostępne są komponenty PREMIUM LINE, które są niezwykle odporne na zużycie i korozję, zapewniając dłuższą żywotność nawet przy intensywnym całorocznym wykorzystaniu.

Usługi takie jak MAXI CARE Plus (połączenie MAXI CARE Protect i MAXI CARE Maintenance) oferują maksymalną niezawodność działania i kontrolę kosztów poprzez pakiety serwisowe i konserwacyjne.

Specyfikacja techniczna wybranych modeli Lexion (tabela poglądowa)

Powyższa tabela przedstawia wybrane parametry kluczowych modeli serii Lexion. Szerokość hedera 7 metrów, o którą zapytano, mieści się standardowo w gamie dostępnych przyrządów VARIO, gdzie dostępne są szerokości robocze od około 5 metrów do ponad 13 metrów, co pozwala na dopasowanie do specyficznych potrzeb każdego gospodarstwa i optymalizację pracy kombajnu.

Wysokiej jakości inteligentne oprogramowanie, komfortowa i wyciszona kabina, w pełni zamortyzowane siedzisko oraz przemyślane oświetlenie zapewniają doskonały komfort podczas jazdy i pracy, nawet podczas długich dni żniw. Dzięki zastosowaniu wielu zaawansowanych systemów, takich jak APS HYBRID, TERRA TRAC, czy rozwiązania z pakietu CEMOS, praca staje się lekka, łatwa i przyjemna.
