Obciążenie osi w ciągnikach Ursus

Kwestia odpowiedniego obciążenia osi w ciągnikach rolniczych, zwłaszcza w kultowych modelach Ursusa, jest kluczowa dla efektywności pracy, bezpieczeństwa i ekonomiki eksploatacji. Właściwe rozłożenie masy ma bezpośredni wpływ na zdolność maszyny do przenoszenia siły na podłoże, minimalizując poślizg kół i optymalizując zużycie paliwa. Poniższa analiza szczegółowo omawia mechanizmy związane z obciążeniem osi w ciągnikach Ursus, rodzaje balastu oraz praktyczne wskazówki dotyczące jego doboru i stosowania.

Fizyka przyczepności w praktyce

Różnica między masą ciągnika a dodatkowym balastem

Każdy ciągnik Ursus ma swoją masę własną - jest to waga z płynami eksploatacyjnymi, ale bez obciążników i narzędzi. Ta masa wynika z konstrukcji ramy, mostów, silnika i kabiny. Przykładowo, Ursus C-355, jeden z najbardziej rozpoznawalnych polskich ciągników rolniczych produkowanych na początku lat siedemdziesiątych, ma masę własną około 2000 kg. Natomiast Ursus C-360 w wersji podstawowej bez dodatkowego obciążenia waży około 2100-2200 kg. Z kolei Ursus C-330 ma masę własną od 1675 kg do 2434 kg, a z kabiną 1944 kg.

Balast to wszystko, co dokładamy ponad masę własną, aby poprawić przyczepność: obciążniki przednie, talerze na kołach, woda w oponach, czy beton na TUZ. Masa własna jest stała, natomiast balast można i trzeba traktować jako parametr regulowany. Jeden i ten sam Ursus C-360 może pracować w lekkiej uprawie praktycznie bez dodatkowych obciążników, a przy ciężkim pługu wymaga już solidnego dociążenia przodu i lekkiego dołożenia na tył. Kluczem jest dostosowanie balastu do konkretnego zadania, a nie „założenie wszystkiego, co jest” i jeżdżenie tak cały rok.

Dodatkowy balast nie ma poprawić „siły” silnika, a jedynie pozwala tę siłę przenieść na podłoże przez koła, bez nadmiernego poślizgu. Jeżeli masa jest dobrana źle - za mała albo źle rozłożona przód/tył - nawet mocny Ursus 1224 będzie się ślizgał i palił więcej, niż powinien.

Tarcie, poślizg, uciąg - praktyczna fizyka bez wzorów

Przyczepność powstaje z tarcia między oponą a glebą lub asfaltem. Siła tarcia (a więc i uciągu) rośnie mniej więcej proporcjonalnie do nacisku koła na podłoże, ale tylko do pewnego limitu, wyznaczanego przez rodzaj gleby, jej wilgotność i konstrukcję opony.

Kiedy silnik próbuje „pociągnąć” więcej, niż gleba jest w stanie przenieść, koła zaczynają się ślizgać. Lekki poślizg jest potrzebny - opona się „czyści”, zęby wgryzają się w ziemię. Zbyt duży oznacza mielenie ziemi pod kołami, stratę energii, większe zużycie bieżnika i paliwa. Dodatkowe obciążniki zwiększają nacisk na oś, więc poprawiają uciąg, ale jednocześnie zwiększają opory toczenia. Sztuka polega na tym, żeby znaleźć punkt, gdzie uciąg jest wystarczający, poślizg dopuszczalny, a masa nie jest większa niż potrzeba. W warunkach optymalnych Ursus C-355 jest w stanie wygenerować siłę uciągu odpowiadającą około 2100 kg. W transporcie po drodze asfaltowej maszyna poradzi sobie nawet z nieco większym obciążeniem. W polu sytuacja wygląda inaczej; przy pracy w ciężkiej ziemi bezpieczne obciążenie przyczepy najczęściej mieści się w zakresie od 1,5 do 2 ton.

Jak poślizg kół zamienia się w straty paliwa i czasu

Poślizg kół to różnica między drogą, jaką „powinno” pokonać koło przy danej liczbie obrotów, a drogą rzeczywiście przejechaną. Jeżeli opona wykonuje obrót odpowiadający np. 3 metrom, a ciągnik przesuwa się tylko o 2,5 m, to poślizg wynosi ok. 17%. Reszta idzie w ciepło, rozrywanie gleby i zużycie opony. Przy dużym poślizgu (powyżej 15-20% w ciężkiej orce) spada wydajność. Trzeba przejechać więcej razy, aby obrobić to samo pole, a silnik jest cały czas „na obrotach”, spalając paliwo bez przełożenia na wykonaną pracę. W lekkich pracach polowych nadmierny poślizg to sygnał, że ciągnik jest po prostu za lekki albo ciągnie zbyt ciężką maszynę.

Ekonomicznie ustawiony Ursus pracuje z poślizgiem w granicach 8-15% w typowych pracach uciągowych. Poniżej 5-6% najczęściej jest już przeważony (zbyt ciężki w stosunku do zadania), powyżej 20% - wyraźnie za lekki albo zbyt mocno „przeciążony” narzędziem.

Dlaczego ten sam Ursus może być ekonomiczny albo palić „jak smok”

Dwa identyczne Ursusy C-360 potrafią mieć zupełnie inne spalanie na tej samej działce. Różnice biorą się z:

• innego rozmieszczenia obciążników (przód/tył, koła/nadwozie),
• innego ciśnienia w oponach i ich szerokości,
• manewrowania obciążeniem narzędzia (praca na TUZ, pozycja transportowa vs. robocza),
• stylu jazdy operatora - głębokości roboczej, dobranego biegu i obrotów.

Ursus dociążony z głową „wchodzi” w glebę pewnie, ciągnie narzędzie stabilnie, a silnik ma równomierne obciążenie. Ten sam ciągnik z za dużym balastem z tyłu i zbyt lekkim przodem będzie się stawiał na koła przy podnośniku, myszkował na uwrociach i wymagał częstych redukcji biegu. Efekt - spalanie o kilkanaście procent wyższe, większe zmęczenie operatora i szybsze zużycie podzespołów. Ursus C-360 w wersji standardowej spala średnio od 4 do 8 litrów oleju napędowego na godzinę pracy, w zależności od obciążenia i rodzaju wykonywanej pracy.

Podstawowe pojęcia: nacisk na oś, rozkład masy, poślizg kół

Nacisk statyczny i dynamiczny - co zmienia podniesione narzędzie

Nacisk statyczny to rozkład masy, gdy ciągnik stoi na płaskim, bez pracującego podnośnika i bez ruchu. Można go obliczyć na podstawie danych katalogowych plus masa ewentualnych obciążników. Takie wartości służą jako punkt odniesienia. Nacisk dynamiczny to to, co dzieje się podczas pracy. Gdy podnosisz pług zawieszany, ciężar narzędzia „przesuwa się” w stronę tylnej osi, odciążając oś przednią. Przy dużych i ciężkich maszynach potrafi to zmienić rozkład masy przód/tył o kilkanaście procent. Przednie koła stają się lekkie, sterowność spada, pojawia się myszkowanie.

Dlatego ciągnik ustawiony „idealnie” na wadze, ale bez narzędzia, po podniesieniu agregatu na TUZ może być już kompletnie źle wyważony. Balast trzeba dobierać, biorąc pod uwagę masę i punkt zawieszenia narzędzia, a nie tylko „goły” ciągnik.

Optymalny rozkład masy przód/tył dla prac uciągowych i transportu

Typowa zasada dla ciągników rolniczych mówi o:

• 35-40% masy na osi przedniej i 60-65% na tylnej przy ciężkich pracach polowych (orka, głęboszowanie, ciężkie agregaty),
• 40-45% na przód i 55-60% na tył przy transporcie z przyczepami.

Przy zbyt lekkiej osi przedniej pojawia się utrata sterowności. Zbyt lekki tył (rzadkie w Ursusach z ciężkim narzędziem zawieszanym) oznacza z kolei poślizg tylnej osi, gdy główna masa spoczywa na przednich kołach lub na przyczepie. Przy doborze obciążników do Ursusa dobrze jest przyjąć, że tylna oś zawsze powinna być bardziej obciążona niż przednia, ale nie kosztem całkowitego „odciążenia” przodu. Linie prowadzące, hamowanie i bezpieczeństwo na drodze zależą głównie od tego, co dzieje się na osi przedniej. Warto pamiętać, że ciężkie narzędzie zawieszone z tyłu, np. na trójpunktowym układzie zawieszenia (TUZ) o udźwigu około 1200 kg w Ursusie C-355, wpływa na rozkład masy i może poprawić przyczepność tylnej osi, co paradoksalnie zwiększa zdolność uciągu.

Poślizg użyteczny a nadmierny - jak to odczuwa operator

Poślizg można mierzyć, ale doświadczony operator odczuwa go „w plecach”. Użyteczny (kontrolowany) poślizg to sytuacja, w której:

• ciągnik równo ciągnie narzędzie,
• koła nie „ryją” głębokich dziur przy każdym obrocie,
• silnik trzyma równomierne obroty, bez histerycznego wkręcania się i spadków.

Nadmierny poślizg rozpoznasz po tym, że Ursus jedzie wolniej, niż „powinien” na danym biegu, przy tym samym obciążeniu. Widać przeorane „półpola” pod kołami, ciągnik czasami bokiem „zjeżdża” przy większym oporze, a spalanie widocznie rośnie. Z kolei zbyt mały poślizg - ciągnik idzie „jak przyklejony”, a silnik wyraźnie się męczy, słychać ciężki, stłumiony dźwięk pod obciążeniem. To znak, że masa jest zbyt duża w stosunku do mocy i oporu narzędzia.

Rodzaj gleby i szerokość opon a potrzebny balast

Gleba lekka i sucha wymaga innego balastowania niż ciężka, gliniasta ziemia po deszczu. Im bardziej miękkie podłoże, tym łatwiej o nadmierne zagłębianie się kół i „zakopywanie” się ciągnika. W takiej sytuacji:

• zbyt duży balast powoduje ugniatanie i koleinowanie pola,
• zbyt mały balast - ślizganie się po powierzchni i „kopanie” ziemi.

Szerokie opony rozkładają nacisk na większej powierzchni. Przy tej samej masie ciągnika mają mniejszy nacisk jednostkowy na glebę, co zmniejsza ugniatanie i poprawia trakcję, ale może wymagać nieco większego całkowitego obciążenia osi, aby uzyskać ten sam „gryz” w ziemi. Wąskie opony łatwiej zagłębiają się w glebę - czasem poprawia to ciąg w ciężkiej orce, ale częściej kończy się nadmiernym oporem toczenia.

Charakterystyka ciągników Ursus pod kątem balastowania

Typowe modele Ursus i ich „fabryczny” rozkład masy

Popularne modele Ursusa - C-330, C-360, 912, 1224 i pokrewne - projektowano z myślą o dość szerokim zakresie prac. Masa bazowa jest zwykle dobrana do mocy silnika na poziomie 40-55 kg/kM bez dodatkowego balastu. Przykładowo:

• Ursus C-330 - lekki ciągnik o mocy 30 KM, fabrycznie często dość „przód-lekki”, ale z racji małej mocy nie wymaga wielkich obciążników. Masa z kabiną to 1944 kg.
• Ursus C-355 - model wyposażony w czterocylindrowy silnik wysokoprężny o pojemności 3121 cm³ i mocy około 45 KM. Masa własna wynosi około 2000 kg.
• Ursus C-360 - uniwersalny ciągnik o mocy 52 KM, często pracujący w orce z pługiem 3-skibowym, wymaga zwykle dociążenia przodu w postaci płytowych obciążników. Masa z kabiną to 2420 kg.
• Ursus 912 / 914 - mocniejsze ciągniki o mocy odpowiednio 82 KM, masa bazowa zwykle bliżej optymalnych 50 kg/kM, ale przy ciężkim agregacie siewnym wymagają już starannego balastowania przedniej osi. Masa Ursusa 912 wynosi od 4070 kg.
• Ursus 1224 i większe - heavy-duty, często z fabrycznym wyposażeniem w obciążniki kół i przedniego mostu, lecz i tak przy nowoczesnych, szerokich maszynach nośnych dociążenie trzeba korygować. Masa Ursusa 1224 wynosi od 4970 kg do 5800 kg.

Stare katalogi Ursusa i materiały serwisowe podają przybliżony rozkład masy przód/tył dla „gołego” ciągnika. To dobry punkt wyjścia, ale każda modernizacja (kabina, ładowacz czołowy, inny most, opony radialne) ten rozkład zmienia, więc praktyka w gospodarstwie jest ważniejsza niż same dane katalogowe.

Ograniczenia konstrukcyjne: nośność osi, moc silnika, ogumienie

Możliwości dociążania Ursusa kończą się tam, gdzie kończy się nośność osi i opon. Każda oś ma dopuszczalne obciążenie - przekroczenie go powoduje szybsze zużycie łożysk, pęknięcia zwrotnic, a w skrajnych przypadkach awarie mostu. Podobnie opony mają dopuszczalny indeks nośności przy danym ciśnieniu. Na przykład, podczas regeneracji przedniej osi w Ursusie C385 bez napędu, z osią resorowaną starego typu, okazało się, że tuleja stalowa w osi była mocno wyklepana, co wskazuje na intensywne użytkowanie i potencjalne przeciążenia.

Silnik jest drugim ograniczeniem. Zasada „dociążę i będzie lepiej ciągnął” działa tylko do momentu, gdy masa jest w logicznym zakresie względem mocy. Jeżeli Ursus o mocy 60 KM waży (z balastem) tyle, co nowoczesny 100-konny ciągnik, spalanie wzrośnie, a prędkość robocza spadnie. Balast nie zastąpi mocy - ma ją jedynie wykorzystać efektywniej.

Fachowo wykonane obciążniki korzystają z istniejących otworów montażowych i nie ingerują w konstrukcję ramy. Samoróbki przyspawane „gdzie się da” często powodują pęknięcia i utrudniają serwis. Lepiej oprzeć się na rozwiązaniach fabrycznych lub sprawdzonych konstrukcjach. Ogumienie określa zarówno nośność, jak i zdolność do przenoszenia sił uciągu. Stare diagonalne opony „przełykają” mniejsze ciśnienia, ale gorzej radzą sobie z przenoszeniem uciągu niż nowoczesne radialne. W praktyce przy przejściu na szersze, radialne gumy w Ursusie często trzeba lekko skorygować ilość balastu, ale podstawowe proporcje przód/tył pozostają podobne.

Fabryczne punkty mocowania obciążników w Ursusach

Większość Ursusów ma przewidziane miejsca na:

• obciążniki przednie - płyty montowane do belki przedniej lub ramy, czasem na wsporniku ładowacza,
• obciążniki kół tylnych - talerze lub pierścienie montowane śrubami do felgi,
• w niektórych modelach - obciążniki kół przednich, montowane podobnie do tylnych, choć rzadziej spotykane,
• belkę zaczepową i TUZ, gdzie można zawiesić dodatkowy balast (np. zbiornik z cieczą).

W Ursusie C360 obciążniki do starego typu składają się z dwóch talerzy i środka, natomiast w nowym typie obciążniki mają wagę 80 kg na koło, składając się z trzech talerzy po 24 kg i jednego środka ważącego 32 kg. Dodatkowo, można wlać 100 litrów wody do dętek kół tylnych, co zwiększa obciążenie. W Ursusie C-330 również występują obciążniki starego i nowego typu, składające się z dwóch tarcz i środka, ważące na jedno koło około 70 kg (2x24 kg + 20 kg).

Jak numer katalogowy i tabliczka znamionowa pomagają ustalić dane

Tabliczka znamionowa ciągnika (zwykle na ramie lub kabinie) podaje podstawowe informacje: model, rok produkcji, numer seryjny. Na tej podstawie można dotrzeć do konkretnych instrukcji obsługi i katalogów części, gdzie opisano:

• masę własną poszczególnych wersji,
• dopuszczalne obciążenie osi.

Jak korzystać z danych katalogowych przy planowaniu balastu

Instrukcje obsługi do Ursusów podają nie tylko masę własną ciągnika, lecz często również:

• dopuszczalną masę całkowitą (ciągnik + balast + narzędzie zawieszane),
• dopuszczalne naciski na oś przednią i tylną,
• zalecane zakresy ciśnienia w oponach dla pracy polowej i transportu.

Na tej podstawie można z grubsza policzyć, ile „miejsca” zostaje na obciążniki. Przykładowo: jeśli dopuszczalna masa całkowita C-360 wynosi określoną wartość, a ciągnik „na pusto” z paliwem i kierowcą waży ok. 3,5 t, to różnica między tymi wartościami wyznacza górny limit sumy balastu i zawieszonego narzędzia. Do tego trzeba dorzucić rozkład masy - od strony bezpieczeństwa ważniejsze jest, by nie przekroczyć dopuszczalnego nacisku na oś (szczególnie przednią). Jeżeli nie ma pełnych danych katalogowych, pomocą jest ważenie ciągnika na najbliższej wadze samochodowej (np. w skupie zboża). Wystarczy wjechać osobno przodem i tyłem na wagę, aby odczytać nacisk poszczególnych osi, a następnie powtórzyć pomiar z narzędziem i ewentualnym balastem.

Rodzaje obciążników i balastu stosowane w Ursusach

Obciążniki przednie płytowe i „walizkowe”

Najczęściej spotykane w Ursusach są obciążniki przednie wykonane z odlewu, zakładane na belkę lub specjalny wspornik. Występują w dwóch podstawowych formach:

• płyty przykręcane - stały balast, śruby mocujące do belki lub ramy,
• obciążniki „walizkowe” (wieszane) - pojedyncze segmenty.

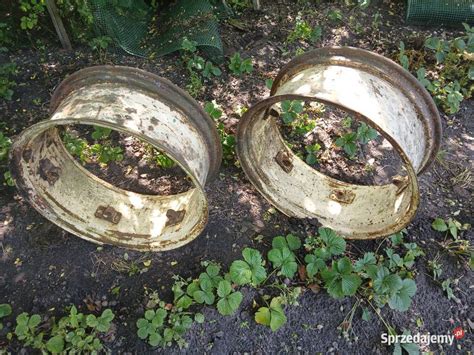

Obciążniki kół tylnych - talerze i pierścienie

Obciążniki te montuje się śrubami do felgi. Na przykład w Ursusie C360 "nowego typu" pierścienie ważą po 24 kg, a środek 32 kg, co daje łącznie 80 kg na jedno koło. W instrukcji jest informacja, że można zamontować 3 obciążniki po 24 kg i jeden 32 kg, co daje 104 kg na koło.

Balastowanie felg przednich

Balastowanie felg przednich jest rzadziej spotykane niż w przypadku kół tylnych, ale stosowane w niektórych konfiguracjach.

Balast ciekły w kołach (woda, roztwory solne, RSM)

Wlanie wody do dętek kół tylnych to popularna i tania metoda zwiększania obciążenia. W Ursusie C360 można wlać do 100 litrów wody na koło, co znacząco zwiększa masę.

Obciążniki zawieszane na TUZ (balast skrzyniowy)

Często stosuje się balast skrzyniowy, np. zbiorniki z cieczą lub skrzynie wypełnione ciężkim materiałem, zawieszane na tylnym trójpunktowym układzie zawieszenia.

Balast zintegrowany z narzędziem

Niektóre narzędzia rolnicze mają wbudowane dodatkowe obciążniki, które pełnią funkcję balastu dla ciągnika.

Podsumowanie

Odpowiednie obciążenie osi w ciągnikach Ursus, takich jak C-355, C-360 czy C-330, jest niezwykle ważne dla efektywnej i bezpiecznej pracy. Uwzględnienie masy własnej, rodzaju obciążników, specyfiki gleby oraz parametrów silnika pozwala na optymalizację trakcji, minimalizację zużycia paliwa i wydłużenie żywotności maszyny. Rolnicy często stosują dodatkowe obciążniki na tylne koła lub zaczepiają cięższe maszyny w celu poprawy trakcji, co pomaga, ale wymaga rozsądku. W praktyce przyjmuje się, że Ursus C-355 bezpiecznie radzi sobie z przyczepami o masie kilku ton. To konstrukcja prosta, trwała i odporna na przeciążenia, lecz jej możliwości wynikają z realiów technicznych epoki.
